[转]Altium Designer设计中PCB开槽

本文介绍在AltiumDesigner中正确进行PCB挖孔开槽的方法,避免使用Keep-Out层或Mechanical层的常见误区。推荐使用板子切割功能,通过在任意层绘制形状并转换为板切,确保槽孔边缘覆铜效果,适用于3D预览检查。
AI助手已提取文章相关产品:



Altium Designer设计PCB时,想在板子上开一个槽或者挖一个孔该如何操作,是使用Keep-Out层还是Mechanical层,今天在这里一并回答,这两种在实际操作中都有人用(而且大有人用),但是两种都不规范,存在隐患。正确的做法是使用“板子切割”(board cutout)方法。

具体方法就是在任意一个层上画出需要挖槽孔的形状,然后选择这个形状的所有线条,选择Tools-->Convert-->Create Board Cutout from Selected Primitives。这样就完成一个真正的挖孔开槽操作,可以在3D预览中查看效果。

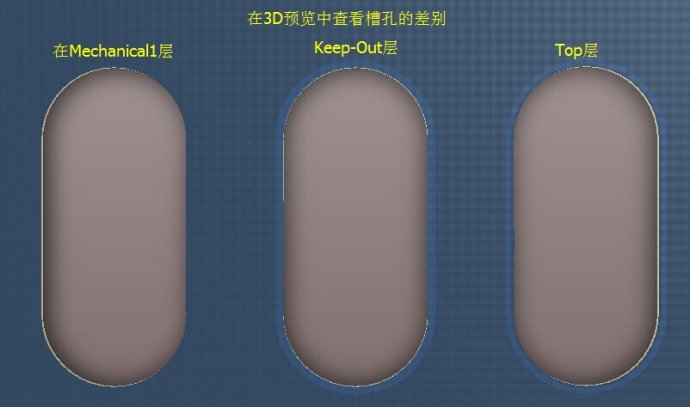

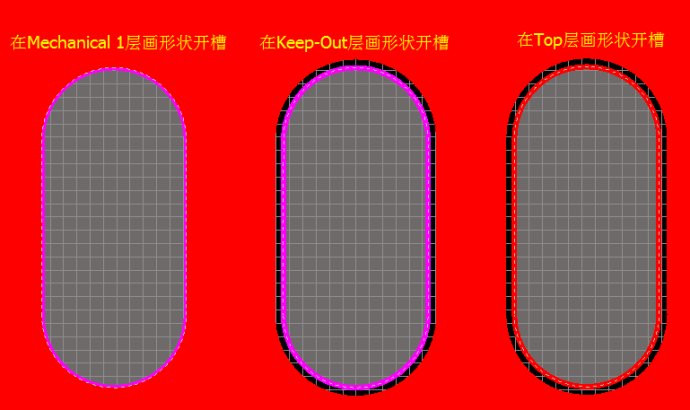

这里说随便哪个层画一个形状都可以,实际情况略有不同。如果画在Keep-Out层的话,会出现覆铜之后槽孔边上没有铜。要想槽孔边上有铜建议使用Mechanical 1层。这点请查看附图体会。

转载于:https://www.cnblogs.com/tubujia/p/8926275.html
