磁珠和0欧姆电阻的区别

磁珠和0欧姆电阻在电子电路中看似都起到连接作用，实际应用场景和原理完全不同。两者区别主要体现在功能定位、工作特性及设计意图上，选择时需根据电路需求判断。

从基本定义看，磁珠本质是带损耗特性的电感元件，由铁氧体材料制成，对高频信号呈现高阻抗特性。0欧姆电阻属于特殊阻值电阻，本质仍是导体，直流电阻理论为零欧，实际存在毫欧级阻值。物理结构差异明显，磁珠内部有磁性材料绕制结构，0欧电阻则采用金属导体材料。

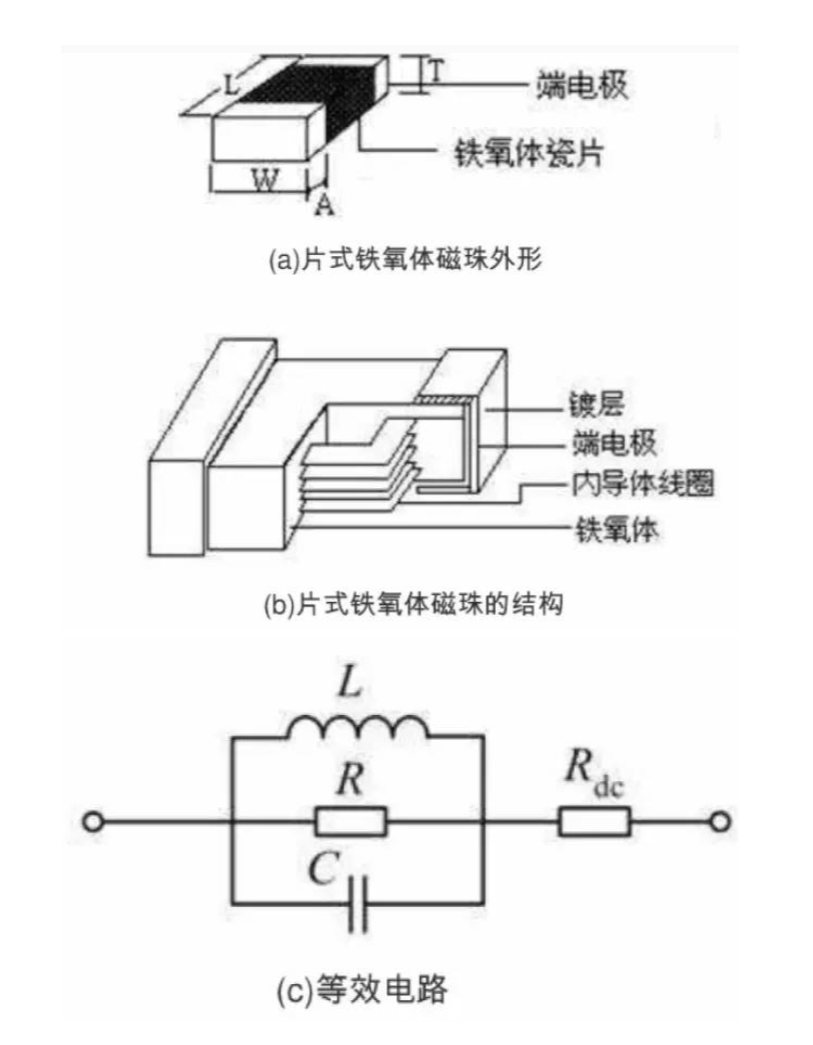

片式铁氧体磁珠的结构与等效电路

功能特性方面，磁珠主要用于抑制高频干扰。当信号频率超过100MHz时，磁珠阻抗快速升高，通过磁滞损耗和涡流损耗将高频噪声转化为热量。例如数字电路中，常在电源入口串联磁珠滤除开关电源带来的高频纹波。0欧电阻在电路中主要承担桥梁作用，常用于单点接地、跳线调试或兼容设计。比如在PCB布线困难时，用0欧电阻跨接不同层走线；测试阶段预留0欧电阻位置便于后期断开测量。

频率响应差异显著。磁珠阻抗随频率升高而增大，典型阻抗曲线显示在100MHz时阻抗可达600Ω，而在10MHz时仅有60Ω。0欧电阻在低频段呈现纯阻性，但随着频率升高，寄生电感会导致阻抗上升，1GHz时寄生电感约2nH的0欧电阻阻抗可达12Ω。这决定了两者适用场景不同，磁珠适合处理GHz级高频干扰，0欧电阻更适合MHz级以下的电路连接。

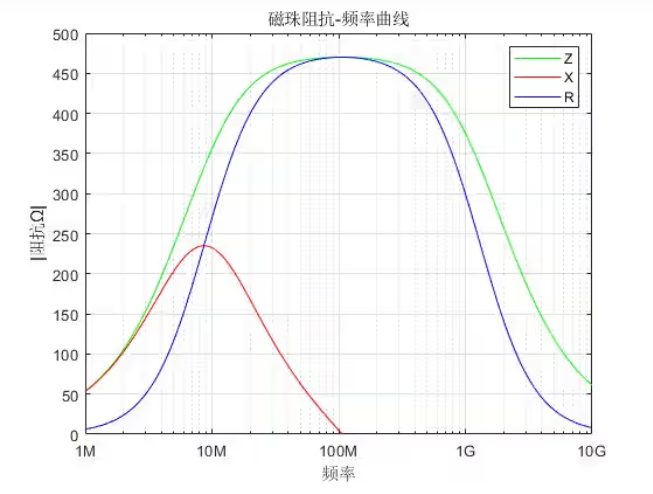

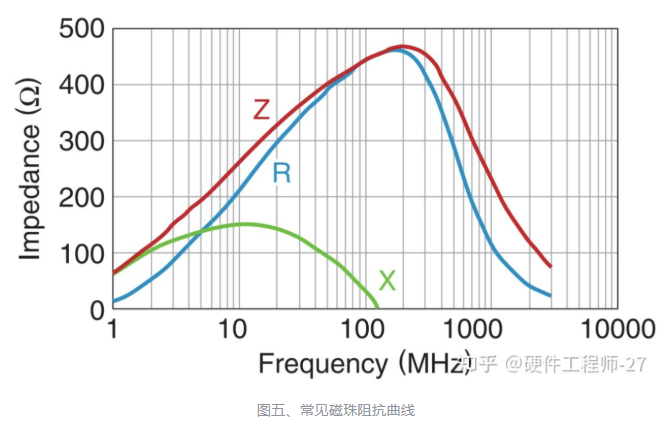

下图为常见的磁珠曲线，分别包含Z R X曲线。Z就是我们常说的‘阻抗’概念，需要注意的是Z是一个复数；R就是复数Z的实部，X为复数Z的虚部。

Z=R+jX，根据等效模型电路，分别求出R和X就可以得出复数阻抗Z。

电流承载能力需重点关注。普通0805封装0欧电阻额定电流可达2A，而相同体积磁珠额定电流通常不超过500mA。大电流场景若误用磁珠可能导致磁饱和，失去滤波功能甚至烧毁元件。例如电机驱动电路中，功率回路应选用0欧电阻而非磁珠。

失效模式方面，磁珠破损可能引发开路或阻抗突变，导致高频噪声失控。0欧电阻失效多表现为阻值增大，可能影响大电流通路稳定性。维修时可临时用焊锡替代0欧电阻，但绝对不能用焊锡代替磁珠，否则会彻底失去滤波作用。

成本与布局差异明显。磁珠单价通常是0欧电阻的3-5倍，在消费类电子产品中，非必要场景会优先选用0欧电阻。布局时磁珠需远离大电流路径和发热元件，避免温度变化影响阻抗特性；0欧电阻布局相对自由，但要注意多并联使用时均流问题。

选型时需要明确需求：需要隔离高频噪声选磁珠，需要电路连通或调试便利选0欧电阻。混合使用场景也存在，比如在高速信号线上串联磁珠抑制EMI，同时并联0欧电阻作为调试端口。具体参数要参考元件规格书，重点关注磁珠的阻抗频率曲线和0欧电阻的寄生电感参数。

实际应用案例：手机主板中，摄像头模块供电线常用磁珠滤除数字噪声，而音频Codec与主芯片间I2C总线常用0欧电阻实现模块化设计。汽车电子中，车身控制模块的CAN总线接口必用磁珠，ECU芯片的BootLoader引脚则通过0欧电阻连接调试接口。

焊接工艺有特殊要求。磁珠受热易发生磁特性劣化，需控制回流焊温度在260℃以下且持续时间不超过10秒。0欧电阻焊接时要避免焊盘氧化导致阻值增大，建议采用含银焊膏增强导电性。

发展趋势方面，磁珠正向更高频率和更大电流方向发展，日本厂商已推出支持5GHz频段的车规级磁珠。0欧电阻则向超低寄生电感方向演进，某美系品牌01005封装的0欧电阻寄生电感已降至0.3nH以下。

错误使用案例时有发生：某路由器产品曾误将磁珠用于POE供电回路，导致网口供电不足；某医疗设备误用0欧电阻替代磁珠，造成心电图信号被高频干扰淹没。这些教训提醒工程师必须吃透元件特性。

维护替换时要注意，磁珠损坏必须用同型号替换，不同型号磁珠阻抗曲线差异可能导致滤波效果失效。0欧电阻替换时可选用更大封装或更低寄生电感型号，但不可用普通跳线直接替代，会引入额外电感影响高频信号。

在电路仿真阶段，磁珠需用等效RLC模型准确表征其频率特性，0欧电阻则要计入寄生电感和电阻参数。实测数据显示，某1210封装0欧电阻在2.4GHz时等效阻抗达8Ω，这在高频电路设计中不可忽视。

环保要求方面，含镍锌铁氧体的磁珠需符合ROHS2.0标准，部分汽车电子用的0欧电阻要求满足AEC-Q200认证。废弃元件处理时，磁珠属于电子废弃物，0欧电阻可按普通金属件回收。

未来智能硬件设计中，可编程磁珠和带有保险功能的0欧电阻正在兴起。某厂商已推出阻抗可调的数字化磁珠，可通过I2C接口实时调整滤波特性；集成过流保护的0欧电阻在短路时可自动熔断，兼具连接和保护功能。
