STM32 中JTAG 引脚作为普通IO口设置方法

stm32的程序下载引脚涉及PB3、PB4、PA13、PA14、PA15，其中PA13，PA14分别作为SWD调试的SWIO和SWCLK。PB3，PB4，PA13，PA14，PA15共同用于JTAG调试。

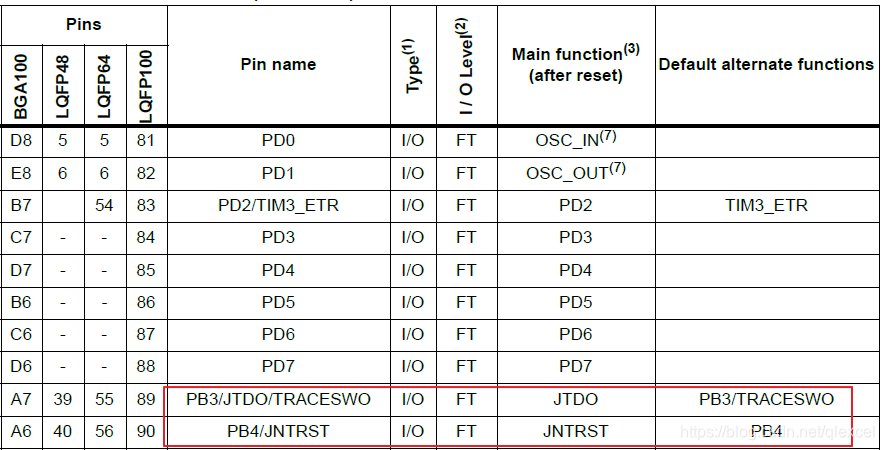

     看上面的数据手册，可以知道一般的IO口，其默认功能就是IO口。可是PB3、PB4、PA13、PA14、PA15这几个IO口的默认功能是JTAG功能，IO口功能反而是他们的重映射功能。因此要把他们作为普通IO口使用，要把他们的重映射功能打开。

只需要把PB3，PB4，PA15当成IO使用，设置：

RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO, ENABLE);

GPIO_PinRemapConfig(GPIO_Remap_SWJ_Disable, ENABLE);

把PB3、PB4、PA13、PA14、PA15都当成IO使用，设置：

RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO, ENABLE);

GPIO_PinRemapConfig(GPIO_Remap_SWJ_JTAGDisable, ENABLE);

注意一定要把AFIO时钟打开，不然GPIO_PinRemapConfig(GPIO_Remap_SWJ_Disable, ENABLE);是没有意义的。
