WinBond FLASH W25Qxx存储芯片学习(外挂Flash芯片)

一、W25Q64 是华邦公司推出的大容量

        SPI FLASH 产品，W25Q64 的容量为 64Mbit(8M)，该系列还有 W25Q80/16/32 等。W25Q16,W25Q32,W25Q64分别有8192,16384,32768个可编程页,每页256字节,用扇区擦除指令每次可以擦除16页,用块擦除指令每次可以擦除256页,用整片擦除指令既可以擦除整个芯片,W25Q16,W25Q32,W25Q64分别有512,1024,2048个可擦除扇区,或者32,64,128个可擦除的块。

        W25Q64 的擦写周期多达 10W 次，具有 20 年的数据保存期限，支持电压为 2.7~3.6V，

        W25Q64 支持标准的 SPI，还支持双输出/四输出的 SPI，最大 SPI 时钟可以到 80Mhz（双输出时相当于 160Mhz，四输出时相当于 320M）。

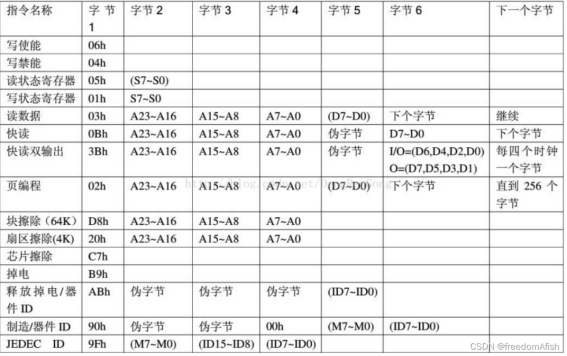

指令如下：

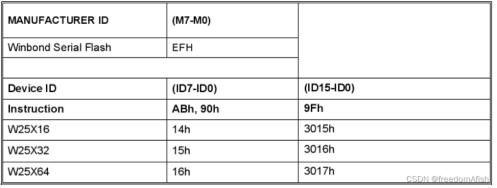

读芯片ID：

static u32 _norflash_read_id()//读norflash芯片ID

{

u8 id[3];
