在H.264标准中，CAVLC（Context-based Adaptive Variable Length Coding）被用于亮度和色度残差数据编码。在标准的码流结构中，CAVLC编码方式描述为ce(v)。如果在编码时采用CAVLC，那么尽管在DCT时是以8x8块为单位进行的，在进行CAVLC时也会强制采用4x4块为单位进行编码（请参考h.264语法结构分析中的redisual_luma部分）。在进行熵编码之前，需要把4x4块的矩阵中的元素按照一定顺序重新排列成大小为16的序列，这部分工作请参考h.264 scanning process for transform coefficients，熵编码就是以这些序列为基础进行编码的。
CAVLC可分为五个部分
- 编码非零系数的数目（TotalCoeffs）、拖尾系数（TrailingOnes）的数目
- 对每个拖尾系数（TrailingOnes）的符号进行编码
- 对除了拖尾系数之外的非零系数（level）进行编码
- 对最后一个非零系数前面零的数目（TotalZeros）进行编码
- 对每个非零系数前面连续的零的个数（RunBefore）进行编码
一. 编码TotalCoeffs,TrailingOnes
TotalCoeffs：非零系数数目。变换系数level中所有不为0的level的数目。
TrailingOnes：拖尾系数的数目。指的是矩阵重排列后，序列末尾连续出现的±1
的个数（中间可以间隔任意多个0）。如果±1的个数大于3个，则只有最后三个±1
会被视为拖尾系数，其余的被视为普通的非零系数。
我们用一个例子来解释TotalCoeffs以及TrailingOnes
在上述例子中，共有5个非零系数，因此TotalCoeffs为5；其中有四个非零系数都是±1
，只有最后三个被视为拖尾系数，因此TrailingOnes为3。
TotalCoeffs与TrailingOnes是一起进行编码的，编码通过查表的方式进行，码表请参考标准中的表9-5。
用来编码TotalCoeffs与TrailingOnes的码表，需要根据变量nC的值进行选择。除了色度的直流系数（Chroma DC）之外，其它系数类型的nC值是根据当前块左边4x4块的非零系数数目（nA）和当前块上边4x4块的非零系数数目（nB）求得。nC的求值过程见下表。其中“X”表示与当前块同属于一个slice并可用。
| 上边的块（nB） | 左边的块（nA） | nC |
| X | X | (nA+nB)/2 |
| X | - | nB |
| - | X | nA |
| - | - | 0 |
另外，如果输入的系数是色度的直流系数（而且视频格式为4：2：0），nC=-1；如果输入的系数是色度的直流系数（而且视频格式为4：2：2），nC=-2。
原理上说，nC代表了当前块的相邻块非零系数的情况，由于块与块之间的相关性，当我们知道了相邻块的非零系数的情况，就有很大概率知道了当前块非零系数的情况。有了概率，h.264标准在这里引入了huffman编码，不过huffman的编码过程不用我们自己处理，h.264标准已经根据实验得到的数据组合成了码表9-5。
二. 对TrailingOnes的符号进行编码
在第一步时，对于TrailingOnes，我们只编码了它的个数。在这一步，我们对TrailingOnes的符号进行编码。对每个拖尾系数需要用一个bit表示它的符号。标准规定用0表示“+”，用1表示“-”。编码顺序是按照扫描逆序进行，也就是从高频数据开始。
三. 对除了拖尾系数之外的非零level进行编码
除了拖尾系数之外的非零level可能会有多个，编码顺序与上述TrailingOnes的一样，也是逆序进行。
对于每个level，编码结果包括两部分：前缀（level_prefix）和后缀（level_suffix）。
其中前缀的码值需要根据level_prefix的值去参照标准中的表9-6，后缀的码值就是level_suffix的二进制。
如何计算level_prefix以及level_suffix的这部分比较麻烦，我们有必要照着标准分析。
标准规定了CAVLC解码的步骤如下，我们能根据这些步骤逆推出它的编码步骤
- The syntax element level_prefix is decoded as specified in clause 9.2.2.1.
- The variable levelSuffixSize is set as follows:
- If level_prefix is equal to 14 and suffixLength is equal to 0, levelSuffixSize is set equal to 4.
- Otherwise, if level_prefix is greater than or equal to 15, levelSuffixSize is set equal to level_prefix − 3.
- Otherwise, levelSuffixSize is set equal to suffixLength.
- The syntax element level_suffix is decoded as follows:
- If levelSuffixSize is greater than 0, the syntax element level_suffix is decoded as unsigned integerrepresentation u(v) with levelSuffixSize bits.
- Otherwise (levelSuffixSize is equal to 0), the syntax element level_suffix is inferred to be equal to 0.
- The variable levelCode is set equal to ( Min( 15, level_prefix ) << suffixLength ) + level_suffix.
- When level_prefix is greater than or equal to 15 and suffixLength is equal to 0, levelCode is incremented by 15.
- When level_prefix is greater than or equal to 15( 16 is the same ), levelCode is incremented by (1<<( level_prefix − 3 )) − 4096.
- When the index i is equal to TrailingOnes( coeff_token ) and TrailingOnes( coeff_token ) is less than 3, levelCode is incremented by 2.
- The variable levelVal[ i ] is derived as follows:
- If levelCode is an even number, levelVal[ i ] is set equal to ( levelCode + 2 ) >> 1.
- Otherwise (levelCode is an odd number), levelVal[ i ] is set equal to ( −levelCode − 1) >> 1.
- When suffixLength is equal to 0, suffixLength is set equal to 1.
- When the absolute value of levelVal[ i ] is greater than ( 3 << ( suffixLength − 1 ) ) and suffixLength is less than 6, suffixLength is incremented by 1.
- The index i is incremented by 1.
下面的分析过程会把这些步骤记为“上述步骤”
1. 有符号的level转换为无符号的levelCode
我们知道level的值可能为正，也可能为负，是带符号的，我们需要把它转化成无符号的levelCode以供后面的计算。根据（上述步骤8），我们知道在进行CAVLC编码时levelCode的计算方式如下：
如果𝑙𝑒𝑣𝑒𝑙
为正，𝑙𝑒𝑣𝑒𝑙𝐶𝑜𝑑𝑒=(|𝑙𝑒𝑣𝑒𝑙|−1)<<1
如果𝑙𝑒𝑣𝑒𝑙
为负，𝑙𝑒𝑣𝑒𝑙𝐶𝑜𝑑𝑒=(|𝑙𝑒𝑣𝑒𝑙|−1)<<1+1
因此有以下转换
可以看到正的level变成了levelCode中的偶数部分，负的level变成了levelCode的奇数部分，及levelCode中的最低位的bit代表符号。

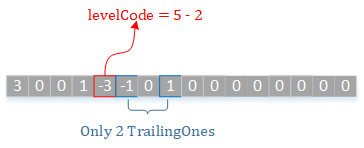

此外，存在一种需要调整levelCode大小的情况：如果当前编码块的拖尾系数的个数小于3（TrailingOnes < 3），那么需要对第一个进行编码的非零非拖尾level的levelCode减去2（上述步骤7）。
2. levelCode的拆分
这部分我们首先需要了解这两个变量的含义
levelSuffixSize： 后缀level_suffix的实际长度
suffixLength： 在某些情况下，levelSuffixSize等于这个变量的值，suffixLength也用于计算前缀的值，它贯穿于整个CAVLC编码过程，会在一个宏块开始编码level时进行初始化（见下述标准中抓取的部分），并且在每个level编码后进行更新。
- If TotalCoeff( coeff_token ) is greater than 10 and TrailingOnes( coeff_token ) is less than 3, suffixLength is set
equal to 1. - Otherwise (TotalCoeff( coeff_token ) is less than or equal to 10 or TrailingOnes( coeff_token ) is equal to 3),
suffixLength is set equal to 0.
suffixLength会根据宏块的非零系数以及拖尾系数的个数被初始化为0或者1；在每个level编码后的更新，如果此时suffixLength为0，则suffixLength加1（上述步骤9），这意味着我们在对一个宏块进行CAVLC时，最多只有一次是suffixLength为0；如果此时已被编码的level大于( 3 << ( suffixLength − 1 ) ) ，suffixLength也会加1（上述步骤10）。
根据上述标准，在拆分levelCode上我们可以分成两大类情况
1. suffixLength为0
其中可细分为三种情况进行编码
① 如果|𝑙𝑒𝑣𝑒𝑙|<8
，那么levelSuffixSize为0，也就是没有后缀level_suffix，这些level分别为±1,±2,…,±7，这14个level由𝑙𝑒𝑣𝑒𝑙_𝑝𝑟𝑒𝑓𝑖𝑥=0,1,2,…,13
表示。（上述步骤2第3条）
② 如果8⩽|𝑙𝑒𝑣𝑒𝑙|<16
，那么levelSuffixSize为4，也就是后缀共有四个bit，也就是说后缀能表达16个level，由于此时固定了𝑙𝑒𝑣𝑒𝑙_𝑝𝑟𝑒𝑓𝑖𝑥=14，因此这种情况能表达的level就是16个，即±8,±9,…,±15
。（上述步骤2第1条）
③ 否则，𝑙𝑒𝑣𝑒𝑙_𝑝𝑟𝑒𝑓𝑖𝑥⩾15
。这种情况下，levelSuffixSize的值为level_prefix-3（上述步骤2第2条）。此时levelCode在解码端的计算方法为
𝑙𝑒𝑣𝑒𝑙𝐶𝑜𝑑𝑒=⌊15,𝑙𝑒𝑣𝑒𝑙_𝑝𝑟𝑒𝑓𝑖𝑥⌋<<𝑠𝑢𝑓𝑓𝑖𝑥𝐿𝑒𝑛𝑔𝑡ℎ+𝑙𝑒𝑣𝑒𝑙_𝑠𝑢𝑓𝑓𝑖𝑥𝑠𝑡𝑒𝑝.4+15⏟𝑠𝑡𝑒𝑝.5+1<<(𝑙𝑒𝑣𝑒𝑙_𝑝𝑟𝑒𝑓𝑖𝑥−3)−4096𝑠𝑡𝑒𝑝.6=15<<0+𝑙𝑒𝑣𝑒𝑙_𝑠𝑢𝑓𝑓𝑖𝑥+15+1<<(𝑙𝑒𝑣𝑒𝑙_𝑝𝑟𝑒𝑓𝑖𝑥−3)−4096=𝑙𝑒𝑣𝑒𝑙_𝑠𝑢𝑓𝑓𝑖𝑥+1<<(𝑙𝑒𝑣𝑒𝑙_𝑝𝑟𝑒𝑓𝑖𝑥−3)−4066
其中level_prefix的值为15,16,…
，在编码端，levelCode已知，我们只需要按照递增顺序一个一个带入level_prefix，并且保证level_suffix在其所占用 的bit的范围内，即可得出合适的level_prefix与level_suffix。
原文连接
