操作系统真相还原_第5章第2节：内存分页机制

最新推荐文章于 2025-05-29 10:27:40 发布

柳家山头号矿工

最新推荐文章于 2025-05-29 10:27:40 发布

阅读量1.6k

点赞数 1

分类专栏： OS编写文章标签：操作系统

本文链接：https://blog.youkuaiyun.com/dc12499574/article/details/128748525

版权

OS编写专栏收录该内容

30 篇文章

订阅专栏

文章目录

分段机制
分页机制
启用分页机制(二级页表)

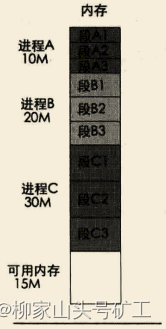

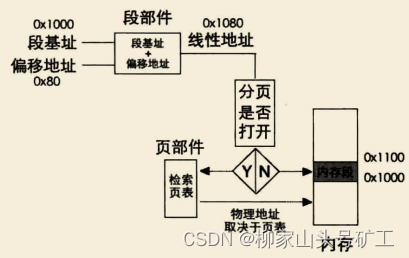

分段机制

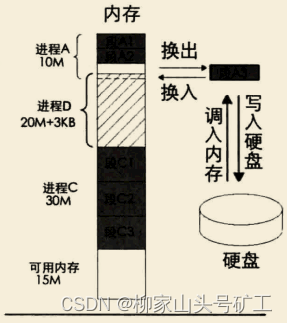

分页机制

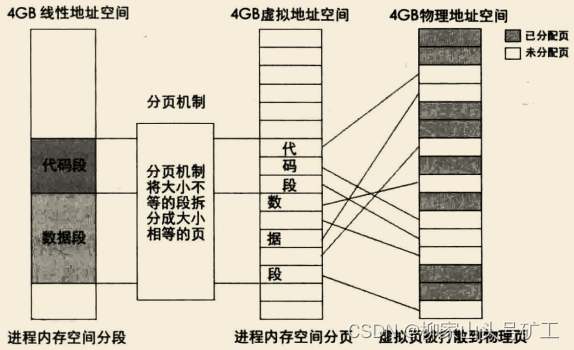

一级页表

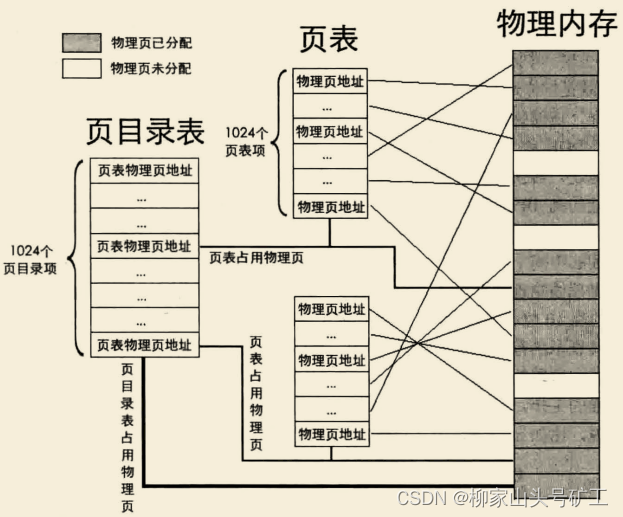

二级页表

启用分页机制的过程

1、准备好页目录项及页表
2、将页表地址写入控制寄存器cr3
3、寄存器cr0的PG位置1

1、

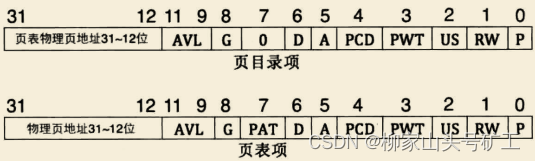

P：存在位，1表示存在于内存中，0表示不在内存中
RW：读写位，1表示可读可写，0表示可读不可写
US：访问权限位，1表示任意特权级都能访问该页，0表示特权级别为3不能访问该页
PWT：页级通写位，1表示通写方式(可提高访问效率)，与高速缓存有关
PCD：页级高速缓存禁止位，1为启用高速缓存，0表示禁止高速缓存
A：访问位，1表示被CPU访问过，0表示未被CPU访问过
D：脏页位，1表示被修改过，0表示为被修改过，仅对页表项有效
PAT：页属性表位，能够在页面一级上设置内存属性，较为复杂，置0即可
G：全局位，1表示全局页，会在TLB中常驻，0表示不是全局页
AVL：操作系统可自行规定其用途

2、
cr3控制寄存器用于存储页表物理地址，所以cr3寄存器又称为页目录基址寄存器PDBR
使用mov指令在控制寄存器与通用寄存器互传数据：
mov cr[0~7], r32
mov r32, cr[0~7]

3、
将控制寄存器cr0的Page位置1，开启分页

启用分页机制(二级页表)

详解

低端3GB分配给用户空间，高端1GB分配给内核空间
第1个页目录项指向用户空间的起始位置
第769个页目录项指向内核空间的起始位置

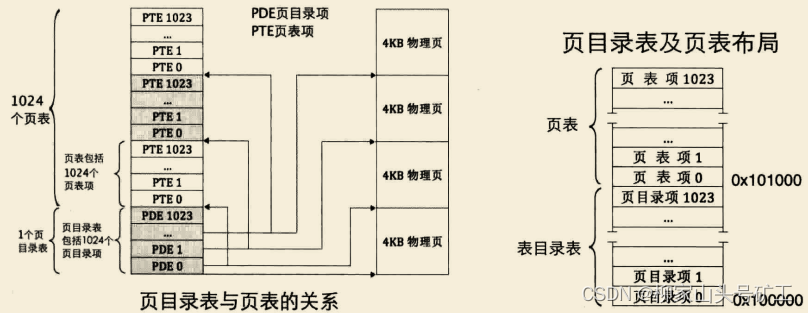

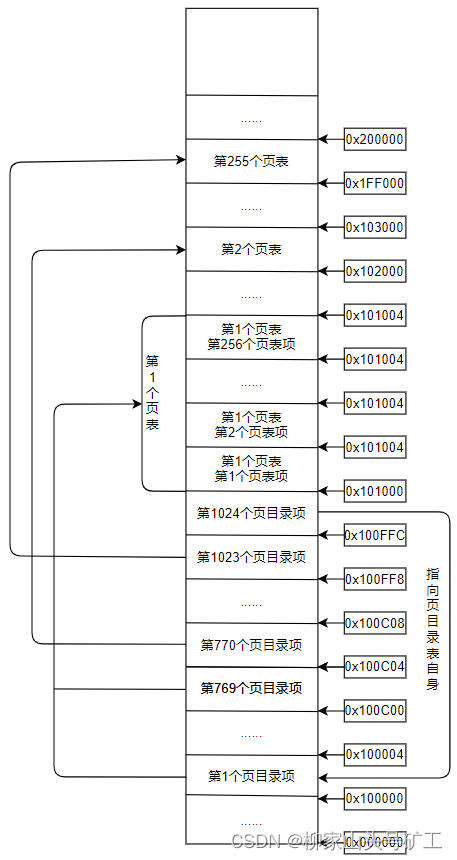

页目录表在内存地址0x100000~0x100FFF处
第1个页表在内存地址0x101000~0x101FFF处，写入256个页表项指向低端1MB内存
第1、769个页目录项指向第1个页表
第1024个目录项指向页目录表
第770~1023个页目录项指向以内存地址0x102000为起始地址的254个页表

程序

include.inc

;--------- mbr & loader ---------
LBA_START_SECTOR equ 0x1
SECTOR_COUNT equ 0x4
LOADER_BASE_ADDR equ 0x7E0
LOADER_OFF_ADDR equ 0x0
LOADER_ADDR equ 0x7E00
ARDS_ADDR equ 0x1000

;--------- gdt ---------
DESC_G_4K   equ	  1_00000000000000000000000b
DESC_D_32   equ	   1_0000000000000000000000b
DESC_L	    equ	    0_000000000000000000000b
DESC_AVL    equ	     0_00000000000000000000b
DESC_LIMIT_CODE2  equ 1111_0000000000000000b
DESC_LIMIT_DATA2  equ DESC_LIMIT_CODE2
DESC_LIMIT_VIDEO2  equ 0000_000000000000000b
DESC_P	    equ		  1_000000000000000b
DESC_DPL_0  equ		   00_0000000000000b
DESC_DPL_1  equ		   01_0000000000000b
DESC_DPL_2  equ		   10_0000000000000b
DESC_DPL_3  equ		   11_0000000000000b
DESC_S_CODE equ		     1_000000000000b
DESC_S_DATA equ	  DESC_S_CODE
DESC_S_sys  equ		     0_000000000000b
DESC_TYPE_CODE  equ	      1000_00000000b	;x=1,c=0,r=0,a=0 代码段是可执行的,非依从的,不可读的,已访问位a清0.
DESC_TYPE_DATA  equ	      0010_00000000b	;x=0,e=0,w=1,a=0 数据段是不可执行的,向上扩展的,可写的,已访问位a清0.

;code section
DESC_CODE_HIGH4 equ (0x00 << 24) + DESC_G_4K + DESC_D_32 + DESC_L + DESC_AVL + DESC_LIMIT_CODE2 + DESC_P + DESC_DPL_0 + DESC_S_CODE + DESC_TYPE_CODE + 0x00

;data section
DESC_DATA_HIGH4 equ (0x00 << 24) + DESC_G_4K + DESC_D_32 + DESC_L + DESC_AVL + DESC_LIMIT_DATA2 + DESC_P + DESC_DPL_0 + DESC_S_DATA + DESC_TYPE_DATA + 0x00

;video section
DESC_VIDEO_HIGH4 equ (0x00 << 24) + DESC_G_4K + DESC_D_32 + DESC_L + DESC_AVL + DESC_LIMIT_VIDEO2 + DESC_P + DESC_DPL_0 + DESC_S_DATA + DESC_TYPE_DATA + 0x0b

;--------------   paragraph selection  ---------------
RPL0  equ   00b
RPL1  equ   01b
RPL2  equ   10b
RPL3  equ   11b
TI_GDT	 equ   000b
TI_LDT	 equ   100b

;--------------   loader & kernel   --------------
PAGE_DIR_TABLE_POS equ 0x100000

;--------------   page tab   --------------
PG_P equ 1b
PG_RW_R equ 00b
PG_RW_W equ 10b
PG_US_S equ 000b
PG_US_U equ 100b

mbr.s

;主引导程序
;------------------------------------------------------------
%include "boot.inc"
SECTION MBR vstart=0x7c00
   mov ax,cs
   mov ds,ax
   mov es,ax
   mov ss,ax
   mov fs,ax
   mov ax, 0xB800
   mov gs, ax
   mov sp,0x7c00

; 清屏 利用0x06号功能，上卷全部行，则可清屏。
; -----------------------------------------------------------
;INT 0x10   功能号:0x06	   功能描述:上卷窗口
;------------------------------------------------------
;输入：
;AH 功能号= 0x06
;AL = 上卷的行数(如果为0,表示全部)
;BH = 上卷行属性
;(CL,CH) = 窗口左上角的(X,Y)位置
;(DL,DH) = 窗口右下角的(X,Y)位置
;无返回值：
   mov     ax, 0x600
   mov     bx, 0x700
   mov     cx, 0           ; 左上角: (0, 0)
   mov     dx, 0x184f	   ; 右下角: (80,25),
			   ; VGA文本模式中,一行只能容纳80个字符,共25行。
			   ; 下标从0开始,所以0x18=24,0x4f=79
   int     0x10            ; int 0x10


;;;;;;;;;     打印字符串    ;;;;;;;;;;;

   mov cx, sx - msg
   mov si, msg
   mov di, 0
show_str:
   mov byte al, [si]
   mov byte ah, [sx]
   mov word [gs:di], ax
   inc si
   add di, 2
   loop show_str
   jmp L0

   msg db "enter mbr"
   sx db 0x24

;;;;;;;;;      打字字符串结束	 ;;;;;;;;;;;;;;;
L0:
   push ds
   push di
   mov eax, LBA_START_SECTOR
   push eax
   mov ax, SECTOR_COUNT
   push ax
   mov ax, LOADER_BASE_ADDR
   push ax
   mov ax, LOADER_OFF_ADDR
   push ax
   call read_disk
   add sp, 10
   pop di
   pop ds

   jmp LOADER_ADDR

;;;;;;;;;      read disk      ;;;;;;;;;

; LBA: [bp+10]
; sector count: [bp+8]
; destination: sec=[bp+6], off=[bp+4]
read_disk:
   push bp
   mov bp, sp

;sector_count
   mov dx,0x1f2
   mov ax, [bp+8]
   out dx, al

;sector_addr
   mov dx, 0x1f3
   mov ax, [bp+10]
   out dx, al

   mov dx, 0x1f4
   mov al, ah
   out dx, al

   mov dx, 0x1f5
   mov ax, [bp+12]
   out dx, al

   mov dx, 0x1f6
   mov al, ah
   and al, 0x0f
   or al, 0xe0
   out dx, al

;command_write
   mov dx, 0x1f7
   mov al, 0x20
   out dx, al

disk_test:
   nop          ;give disk a moment
   in al, dx
   and al, 0x88 ;7: BUSY, 3: READY
   cmp al, 0x08 ; (BUSY=0 & READY=1) or not?
   jnz disk_test

;data_read:
   mov ax, [bp+8]
   mov dx, 256
   mul dx
   mov cx, ax

   mov bx, [bp+4]
   mov ax, [bp+6]
   mov ds, ax

   mov dx, 0x1f0
go_on_read:
   in ax, dx
   mov [bx], ax
   add bx,2
   loop go_on_read

   mov sp, bp
   pop bp
   ret
;;;;;;;;;      read disk      ;;;;;;;;;

   times 510-($-$$) db 0
   db 0x55,0xaa

loader.s

%include "boot.inc"
section loader vstart=LOADER_ADDR
;;;;;;;;;     打印字符串    ;;;;;;;;;;;

   mov cx, sx-msg1
   mov si, msg1
   mov di, 160
show_str:
   mov byte al, [si]
   mov byte ah, [sx]
   mov word [gs:di], ax
   inc si
   add di, 2
   loop show_str

   jmp get_memoinfo

   msg1 db "enter loader"
   sx db 0x24

;;;;;;;;;      打字字符串结束    ;;;;;;;;;;;;;;;

;----- get memory information -----
get_memoinfo:
;----- get all: 0xE820
jmp_e820:
   xor ebx, ebx
   mov edx, 0x534d4150
   mov di, ARDS_ADDR+2
ards_e820:
   mov eax, 0x0000e820
   mov ecx, 20
   int 0x15
   jc Error
   add di, cx
   inc word [ARDS_ADDR]
   cmp ebx, 0
   jnz ards_e820

show_memoinfo:
   mov ax, 0xb800
   mov gs, ax
   mov cx, [ARDS_ADDR]
   mov si, ARDS_ADDR+0x2
   mov di, 320
loop_print:

   push di
addr_info:
   mov edx, [si]
   mov di, memo_addr+22
   call BtH
   shr edx, 16
   mov di, memo_addr+18
   call BtH
   mov edx, [si+4]
   mov di, memo_addr+14
   call BtH
   shr edx, 16
   mov di, memo_addr+10
   call BtH

size_info:
   mov edx, [si+8]
   mov di, memo_size+22
   call BtH
   shr edx, 16
   mov di, memo_size+18
   call BtH
   mov edx, [si+12]
   mov di, memo_size+14
   call BtH
   shr edx, 16
   mov di, memo_size+10
   call BtH

type_info:
   mov edx, [si+16]
   mov di, memo_type+14
   call BtH
   shr edx, 16
   mov di, memo_type+10
   call BtH

   pop di
   push cx
   push si
   push di

   mov cx, BtH_Table-memo_addr
   mov ah, 0x24
   mov si, memo_addr
info_print:
   mov al, [si]
   mov [gs:di], ax
   inc si
   add di, 0x2
   loop info_print

   pop di
   add di, 160
   pop si
   add si, 20
   pop cx
   dec cx
   cmp cx, 0
   jne loop_print
   jmp Jmp_there

memo_addr db "ADDR:0xxxxxxxxxxxxxxxxx. "
memo_size db "SIZE:0xxxxxxxxxxxxxxxxx. "
memo_type db "TYPE:0xxxxxxxxx."
BtH_Table db "0123456789ABCDEF"

;params: dx, di
BtH:
   push ax
   push bx
   push edx
   push di

   mov bh, 0

   mov bl, dl
   and bl, 00001111b
   mov al, [BtH_Table+bx]
   mov [di], al
   dec di

   mov bl, dl
   shr bl, 4
   mov al, [BtH_Table+bx]
   mov [di], al
   dec di

   mov bl, dh
   and bl, 00001111b
   mov al, [BtH_Table+bx]
   mov [di], al
   dec di

   mov bl, dh
   shr bl, 4
   mov al, [BtH_Table+bx]
   mov [di], al

   pop di
   pop edx
   pop bx
   pop ax
   ret

Error:

;----- open A20 -----
Jmp_there:
   in al, 0x92
   or al, 00000010b
   out 0x92, al

;----- load gdtr-----
   lgdt [gdt_ptr]

;----- cr0 set -----
   mov eax, cr0
   or eax, 0x00000001
   mov cr0, eax

;----- clear instruction pipeline -----
   jmp dword SELECTOR_CODE:p_m_start

[bits 32]
p_m_start:
   mov ax, SELECTOR_DATA
   mov ds, ax
   mov es, ax
   mov ss, ax
   mov esp, LOADER_ADDR

   mov ax, SELECTOR_VIDEO
   mov gs, ax
   mov ecx, msg3-msg2
   mov si, msg2
   mov di, 1280
show_str2:
   mov byte al, [si]
   mov byte [gs:di], al
   inc si
   add di, 2
   loop show_str2

pagination_mode:
   call setup_page

   sgdt [gdt_ptr]
   mov eax, [gdt_ptr + 2]
   or dword [eax + 0x18 + 4], 0xc0000000
   add dword [gdt_ptr + 2], 0xc0000000

set_cr3:
   mov eax, PAGE_DIR_TABLE_POS
   mov cr3, eax

set_cr0_page:
   mov eax, cr0
   or eax, 0x80000000
   mov cr0, eax

reload_gdt:
   lgdt [gdt_ptr]

   mov ecx, GDT_BASE-msg3
   mov si, msg3
   mov di, 1440
show_str3:
   mov byte al, [si]
   mov byte [gs:di], al
   inc si
   add di, 2
   loop show_str3

   jmp $

;string
msg2 db "enter protect mode"

msg3 db "enable pagination mode"

;GDT_CREATE
GDT_BASE:
   dd 0x00000000, 0x00000000

CODE_DESC:
   dd 0x0000FFFF, DESC_CODE_HIGH4

DATA_DESC:
   dd 0x0000FFFF, DESC_DATA_HIGH4

VIDEO_DESC:
   dd 0x80000007, DESC_VIDEO_HIGH4

GDT_SIZE equ $ - GDT_BASE
GDT_LIMIT equ GDT_SIZE - 1
times 30 dq 0

;SELECTOR_SET
SELECTOR_CODE equ 0000000000001_000b + TI_GDT + RPL0
SELECTOR_DATA equ 0000000000010_000b + TI_GDT + RPL0
SELECTOR_VIDEO equ 0000000000011_000b + TI_GDT + RPL0

;GDT_pointer
gdt_ptr dw GDT_LIMIT
        dd GDT_BASE

setup_page:
   mov ecx, 1024
   mov esi, 0
clear_page_dir:
   mov dword [PAGE_DIR_TABLE_POS + 4*esi], 0
   inc esi
   loop clear_page_dir

create_pde:
   mov eax, PAGE_DIR_TABLE_POS
   add eax, 0x1000
   mov ebx, eax
set_1_769_1024_PDE:
   or eax, PG_US_U | PG_RW_W | PG_P
   mov [PAGE_DIR_TABLE_POS + 0x0], eax
   mov [PAGE_DIR_TABLE_POS + 0xc00], eax
   sub eax, 0x1000
   mov [PAGE_DIR_TABLE_POS + 0xffc], eax

   mov ecx, 254
   mov edx, PAGE_DIR_TABLE_POS
   mov edi, 769
   add eax, 0x2000
set_kernel_769~1022_PDE:
   mov [edx + 4*edi], eax
   inc edi
   add eax, 0x1000
   loop set_kernel_769~1022_PDE

set_0_PTE:
   mov ecx, 256
   mov edx, PAGE_DIR_TABLE_POS
   add edx, 0x1000
   mov edi, 0
   and eax, 0x00000111
create_pte:
   mov [edx + 4*edi], eax
   inc edi
   add eax, 0x1000
   loop create_pte

   ret

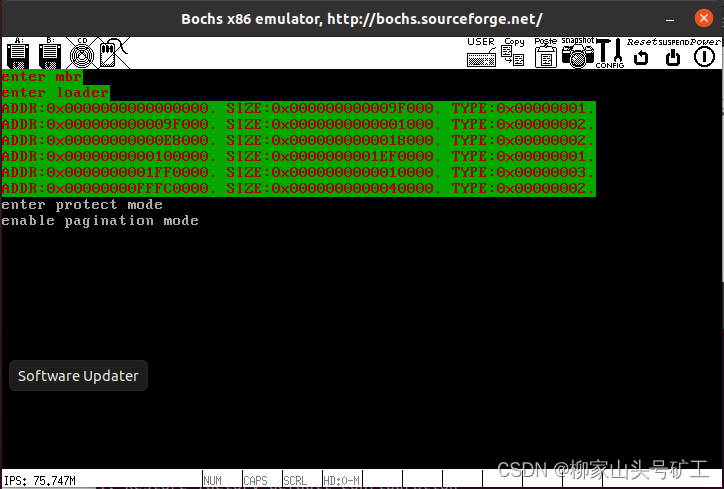

写入硬盘

nasm -I OS/include/ -o OS/boot/mbr.bin OS/boot/mbr.s
nasm -I OS/include/ -o OS/boot/loader.bin OS/boot/loader.s
dd if=OS/boot/mbr.bin of=bochs/hd60M.img bs=512 count=1 seek=0 conv=notrunc
dd if=OS/boot/loader.bin of=bochs/hd60M.img bs=512 count=4 seek=1 conv=notrunc
