前言

自定义目标系统文件由五大文件组成：

xx.tlc 系统目标文件
xx_callback_handler.m RTW工具箱回调函数
xx_make_rtw_hook.m tlc文件调用
xx_file_process.tlc 文件处理TLC文件
xx_srmain.tlc 控制主函数文件的生成

xx_callback_handler.m回调函数

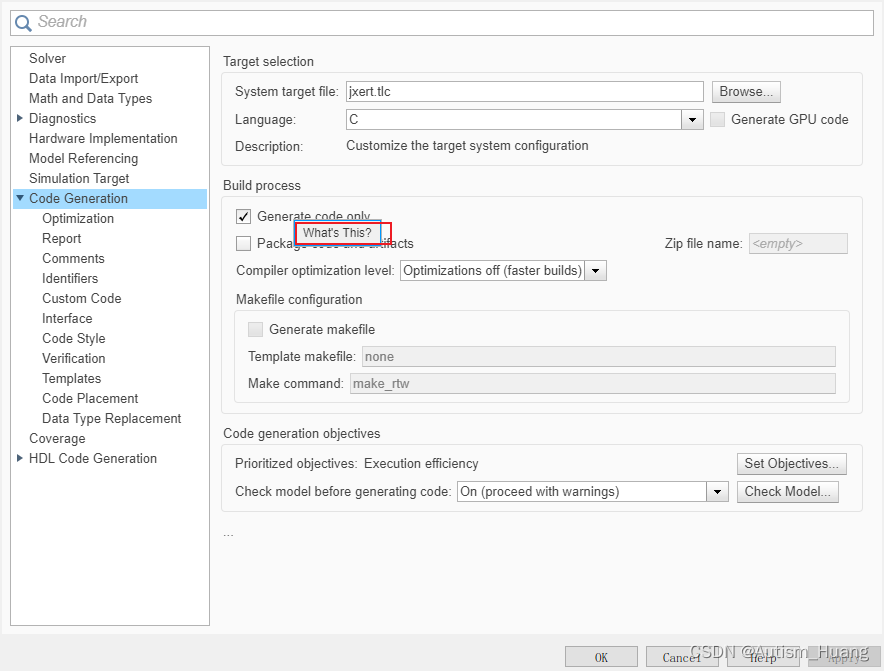

这个函数文件是用来配置模型的基本设置的，像Code Generation，Hardware Implementation等等都可以在这个回调函数中进行配置，因为在选中tlc之后，Simulink会自动执行tlc的回调函数xx_callback_handler进行配置。

这是我的部分配置：

function jxert_callback_handler(hDlg,hSrc)

slConfigUISetVal(hDlg,hSrc,'ModelReferenceCompliant','on');
slConfigUISetEnabled(hDlg,hSrc,'ModelReferenceCompliant',false);

slConfigUISetVal(hDlg,hSrc,'CompOptLevelCompliant','on');
slConfigUISetEnabled(hDlg,hSrc,'CompOptLevelCompliant',false);

% 设置硬件类型 F407 是ARM Cortex-M架构
slConfigUISetVal(hDlg,hSrc,'ProdHWDeviceType','ARM Compatible->ARM Cortex-M');
% slConfigUISetVal(hDlg,hSrc,'ProdHWDeviceType','ARM Cortex-M');
slConfigUISetEnabled
