本文介绍如何通过自定义TLC文件实现一键生成应用层+底层代码。详细解释了组成自定义目标系统的五大文件及其作用，并提供了配置示例。

前言

自定义目标系统文件由五大文件组成：

xx.tlc 系统目标文件
xx_callback_handler.m RTW工具箱回调函数
xx_make_rtw_hook.m tlc文件调用
xx_file_process.tlc 文件处理TLC文件
xx_srmain.tlc 控制主函数文件的生成

系统目标文件 xx.tlc

这个文件主要是用在代码生成阶段的底层代码生成，实现应用层+底层代码一键生成。

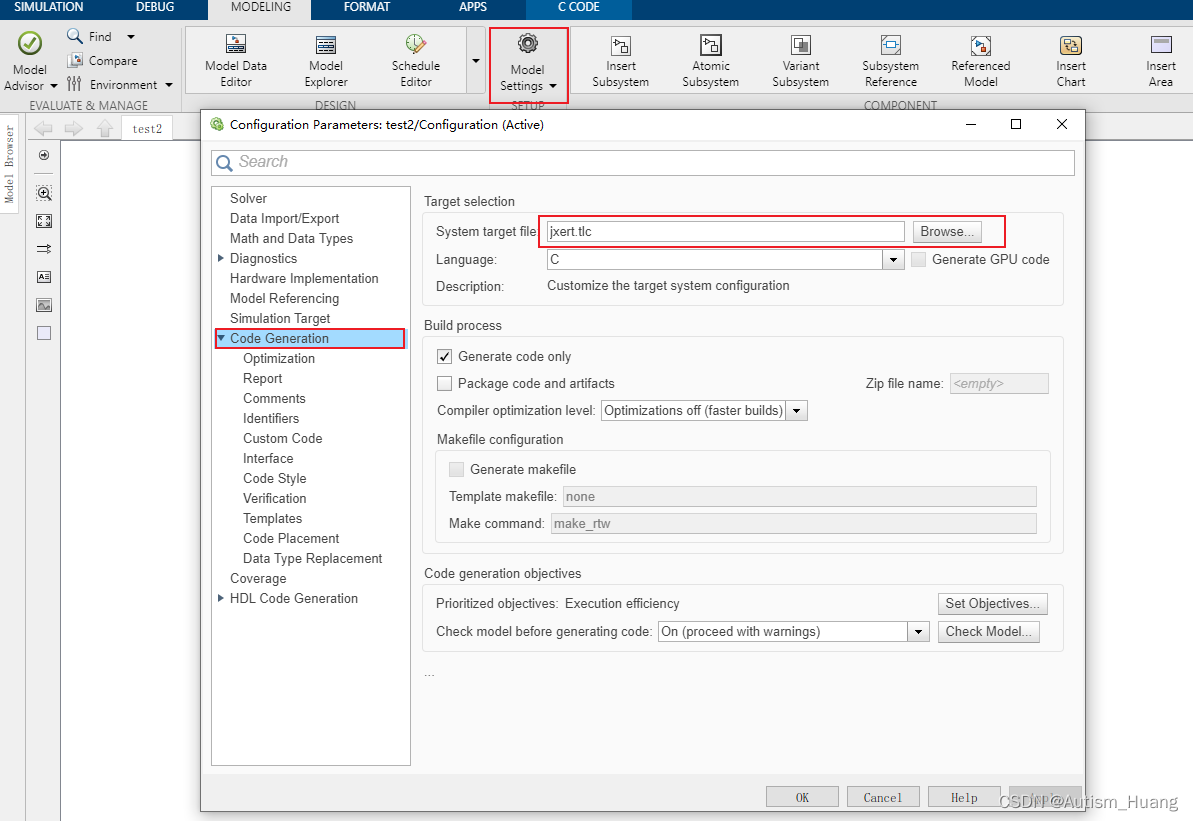

当配置好tlc文件后，将该tlc文件移植到Matlab的工作路径，然后点击Browse就能选择自己编写的tlc文件了。

%% SYSTLC: Customize the target system configuration TMF: none MAKE: make_rtw EXTMODE: ext_comm
%%用于RTW属性设置窗口的显示内容 TMF,MAKE文件的设置
%selectfile NULL_FILE

%assign CodeFormat = "Embedded-C"

%assign TargetType = "RT"
%assign Language   = "C"

%if !EXISTS("AutoBuildProcedure")
  %if EXISTS("GenerateSampleERTMain")
    %assign AutoBuildProcedure = !GenerateSampleERTMain
  %else
    %% This is for
