本文详细介绍了STM32微控制器中定时器的基本配置过程，包括如何设置时钟分频因子以达到精确的时间控制，以及如何通过配置TIMx_BDTR寄存器来调整死区时间，从而实现更复杂的定时需求。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

 1、首先确定时钟分频因子，一般都是选择不分频，在初始化定时器基本配置时配置，代码如下

       TIM_TimeBaseStructure.TIM_ClockDivision     = 0;

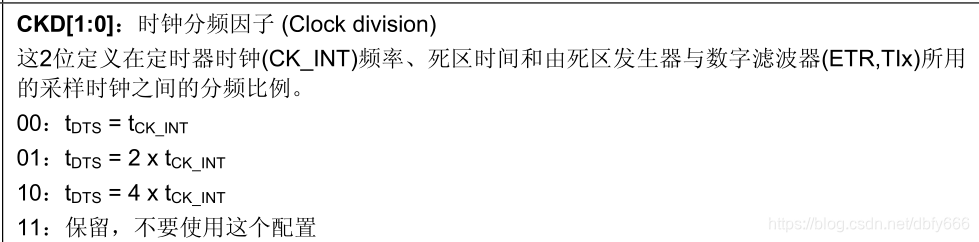

        通过确定时钟分频因子根据下表可以确定

        分频因子为0的话就是1/72 us了

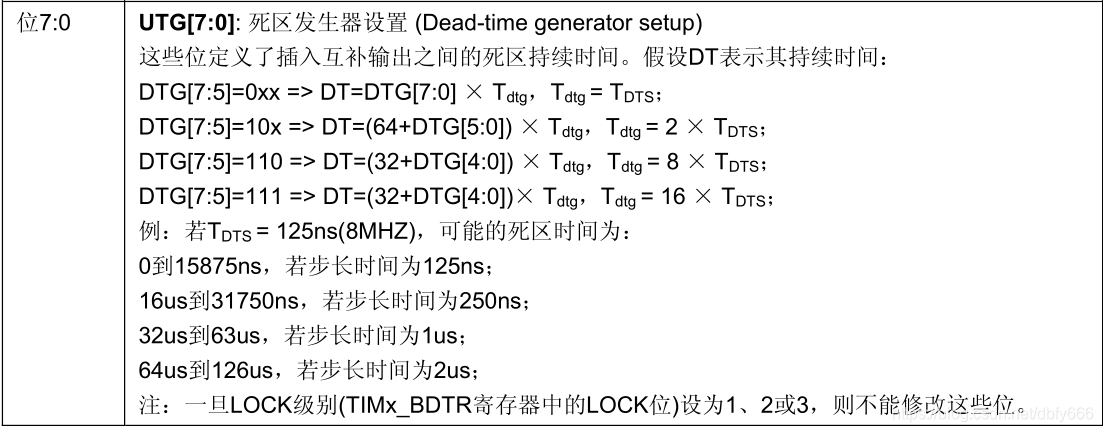

2、 根据TIMx_BDTR寄存器DTG[7:0]位的配置就可以计算了，如下表规则

      举个例子：如果配置   TIM_BDTRInitStructure.TIM_DeadTime        = 0x7F;   那么死区时间就是13.89ns*127=1.7us
