Yolov5

摘要

Yolov5是一个基于pytorch的在在COCO数据集上进行预训练的目标检测体系结构和模型，是目前一个比较常用的目标检测模型，在现在很多实际项目中，有很好的效果，实用性较强，有模型尺寸小、部署成本低、灵活度高和检测速度快的特点。

网络结构

Focus：首先将多个slice结果Concat起来，然后将其送入CBL模块中（6.0版本以后替换成6×6卷积层）。

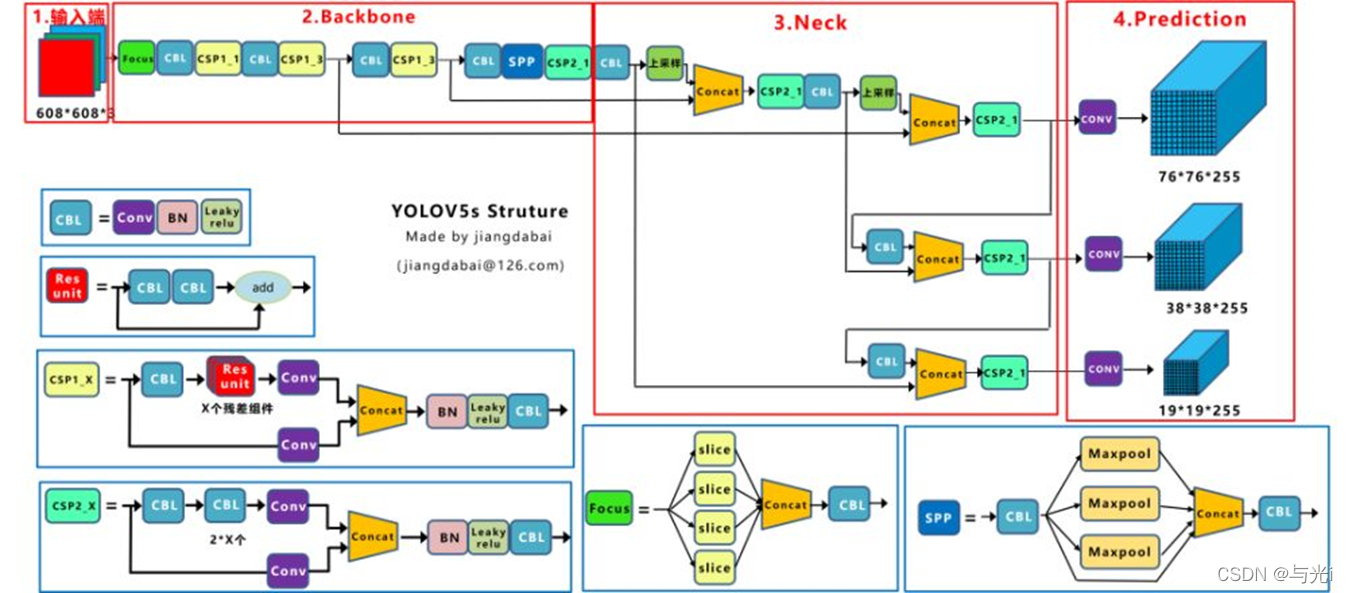

CSP1_X：借鉴CSPNet网络结构，该模块由CBL模块、Res unint模块以及卷积层、Concate组成。
CSP2_X：借鉴CSPNet网络结构，该模块由卷积层和X个Res unint模块Concate组成而成。

图1

创新点

输入端：Mosaic数据增强、自适应锚框计算、自适应图片缩放。
Backbone：Focus结构，CSP结构。
Neck：FPN+PAN结构。
Prediction：GIOU_Loss。

Mosaic数据增强

主要是将数据通过随机缩放、随机裁剪、随机排布的方式进行拼接，对于小目标的检测效果较好。

自适应锚框计算

针对不同的数据集，都会有初始设定长宽的锚框。
在初始锚框的基础上输出预测框，进而和真实框groundtruth进行比对，计算两者差距，再反向更新，迭代网络参数。
Yolov5中将此功能嵌入到代码中，每次训练时，自适应的计算不同训练集中的最佳锚框值。

自适应图片缩放

Yolo算法中常用416416，608608等尺寸。
缩放填充后，两端的黑边大小都不同，如果填充的比较多，则存在信息冗余，影响推理速度。yolov5对原始图像自适应的添加最少的黑边。图像高度上两端的黑边变少了，在推理时，计算量也会减少，即目标检测速度会得到提升。
注意只在检测时使用，在训练时仍使用传统填充方法。

图2

Focus

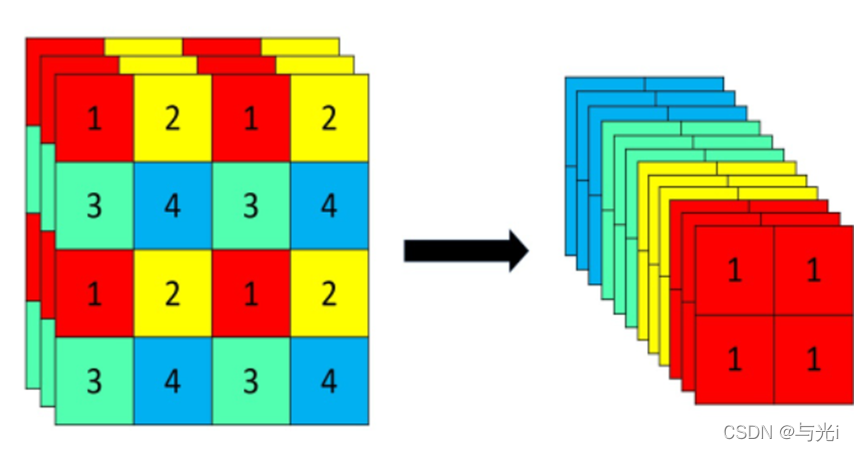

以Yolov5s的结构为例，原始6086083的图像输入Focus结构，采用切片操作，先变成30430412的特征图，再经过一次32个卷积核的卷积操作，最终变成30430432的特征图。
但是在6.1版本，这里被替换成了卷积核为6*6的卷积层，效果是一样的，但是可以适配更高版本的pytorch和cpu，提高计算速度。

图3

两种CSP

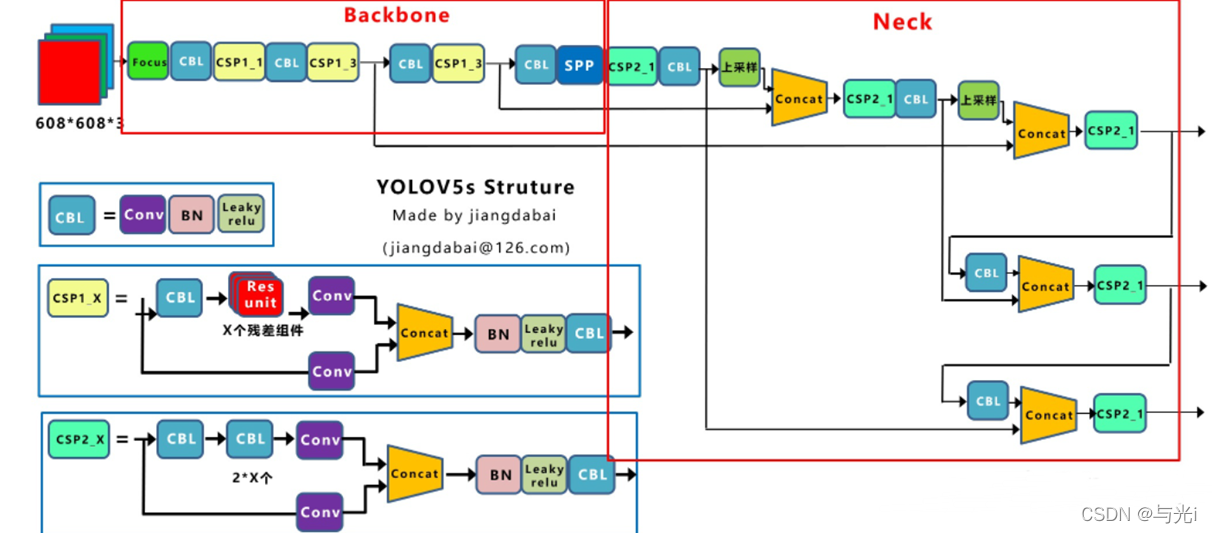

以Yolov5s网络为例，CSP1_X结构应用于Backbone主干网络，另一种CSP2_X结构则应用于Neck中。

图4

Neck

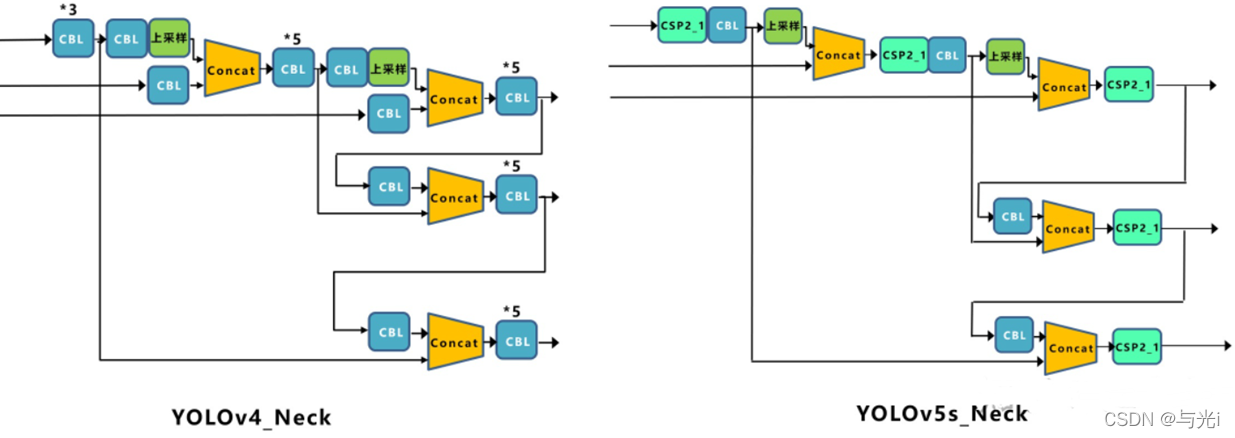

FPN+PAN的结构。
采用借鉴CSPnet设计的CSP2结构，加强网络特征融合的能力。

消除Grid敏感度

当真实目标中心点非常靠近网格的左上角点（$\sigma (t_x)$和$\sigma (t_y)$应该趋近与0）或者右下角点（$\sigma (t_x)$和$\sigma (t_y)$应该趋近与1）时，网络的预测值需要负无穷或者正无穷时才能取到，而这种很极端的值网络一般无法达到。
对偏移量进行了缩放从原来的(0,1)缩放到(−0.5,1.5)这样网络预测的偏移量就能很方便达到0或1。
公式：
$b_x=(2\cdot \sigma (t_x)-0.5)=c_x$
$b_y=(2\cdot \sigma (t_y)-0.5)=c_y$
$b_w=p_w\cdot (2\cdot \sigma (t_w){)}^2$
$b_h=p_h\cdot (2\cdot \sigma (t_h){)}^2$

正负样本的匹配

先去计算每个GT Box与对应的Anchor Templates模板的高宽比例，即：
$r_w=w_{gt}/w_{at}$
$r_h=h_{gt}/h_{at}$
然后统计这些比例和它们倒数之间的最大值，这里可以理解成计算GT Box和Anchor Templates分别在宽度以及高度方向的最大差异（当相等的时候比例为1，差异最小）：
$r_w^{max}=max(r_w,1/r_w)$
$r_h^{max}=max(r_h,1/r_h)$

接着统计$r_w^{max}$和$r_h^{max}$之间的最大值，即宽度和高度方向差异最大的值：
$r^{max}=max(r_w^{max},r_h^{max})$

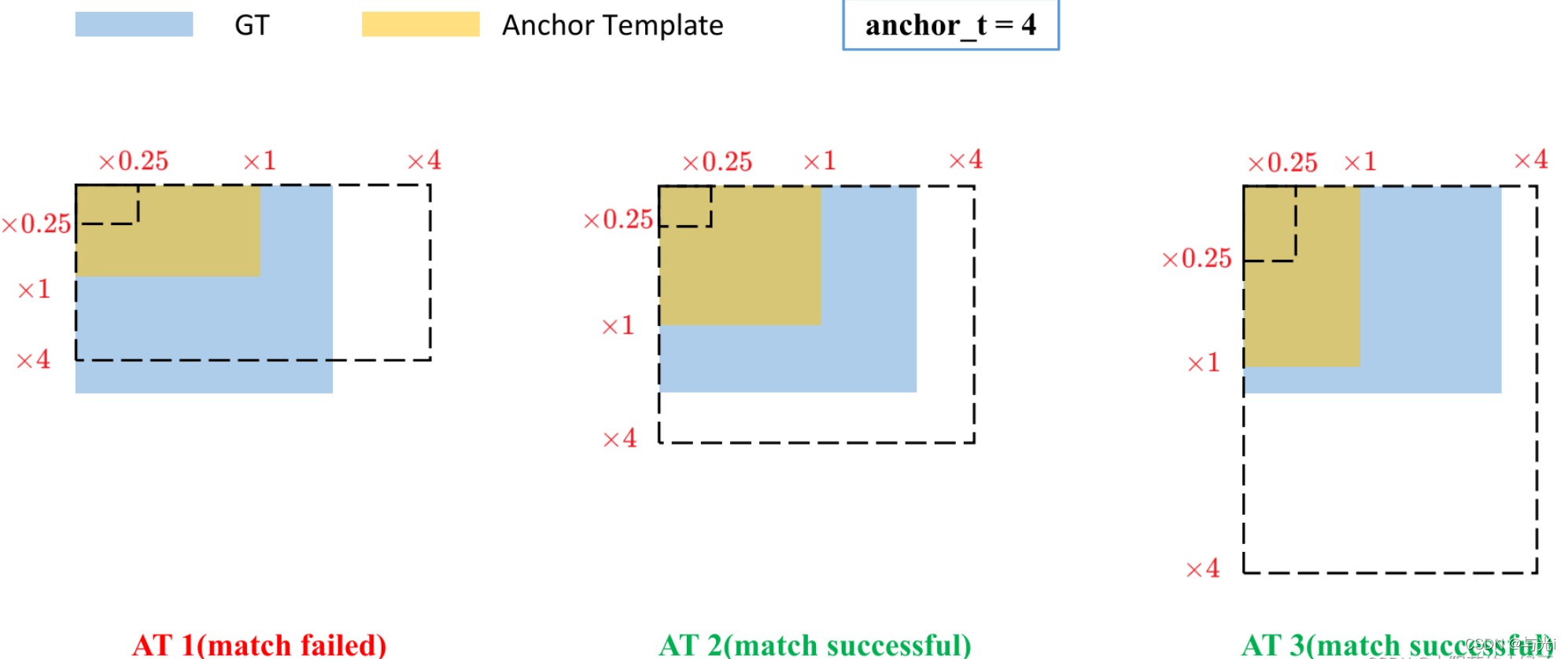

如果GT Box和对应的Anchor Template的$r^{max}$小于阈值anchor_t（在源码中默认设置为4.0），即GT Box和对应的Anchor Template的高、宽比例相差不算太大，则将GT Box分配给该Anchor Template模板。假设对某个GT Box而言，其实只要GT Box满足在某个Anchor Template宽和高的0.25×0.25倍和4.0×4.0倍之间就算匹配成功。

其余步骤和YOLOv4中一致：

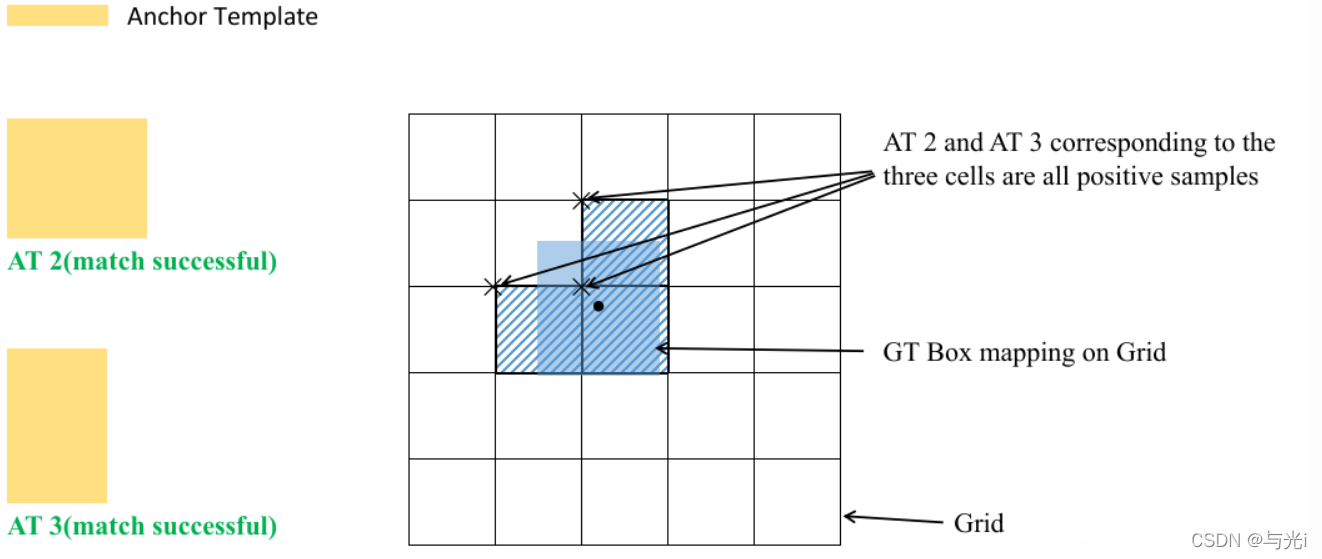

将GT投影到对应预测特征层上，根据GT的中心点定位到对应Cell，注意图中有三个对应的Cell。因为网络预测中心点的偏移范围已经调整到了( − 0.5 , 1.5 ) (-0.5, 1.5)(−0.5,1.5)，所以按理说只要Grid Cell左上角点距离GT中心点在( − 0.5 , 1.5 ) (−0.5,1.5)(−0.5,1.5)范围内它们对应的Anchor都能回归到GT的位置处。这样会让正样本的数量得到大量的扩充。
则这三个Cell对应的AT2和AT3都为正样本。
