Patent: Vector Reduction Processor

前言

很多论文对结构的描述都含糊粗糙，但相应的专利就把一个结构拆成无数贼简单的小东西去申请，想想还挺有意思的(oﾟvﾟo)

Vector Reduction

还是google的专利，应该是TPU累加器部分对应的向量合并，看专利是个很小的东西，不过也提供了一些灵感。

原文地址：https://patents.google.com/patent/US10108581B1/enhttps://patents.google.com/patent/US10108581B1/en

专利设计

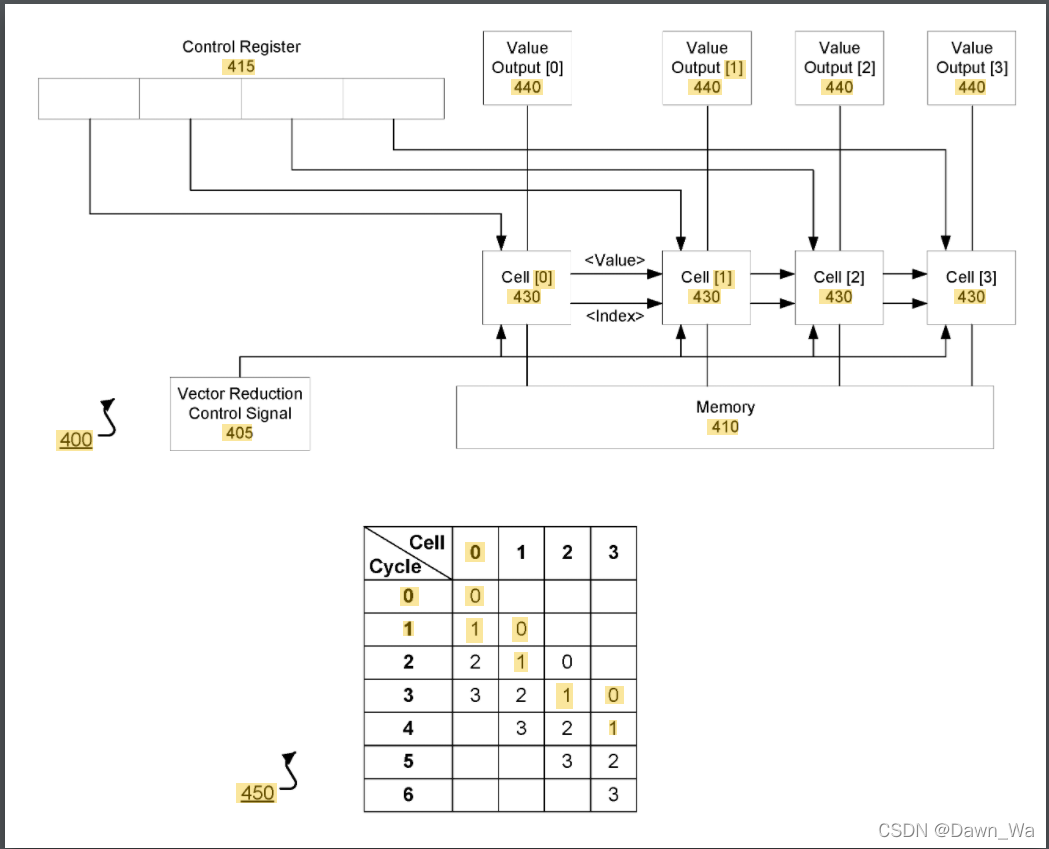

数据和索引在cell中可以向右传递，传递的过程中完成vector reduction。由于传递，需要输入向量“斜三角”传入，这种数据结构的实现是我比较关注的。google专利里说可以用DRAM或SRAM实现一种交错的存储结构，好嘛，说了但没完全说，估计不是傻傻搭触发器，用DRAM/SRAM节省一点面积。

举个栗子

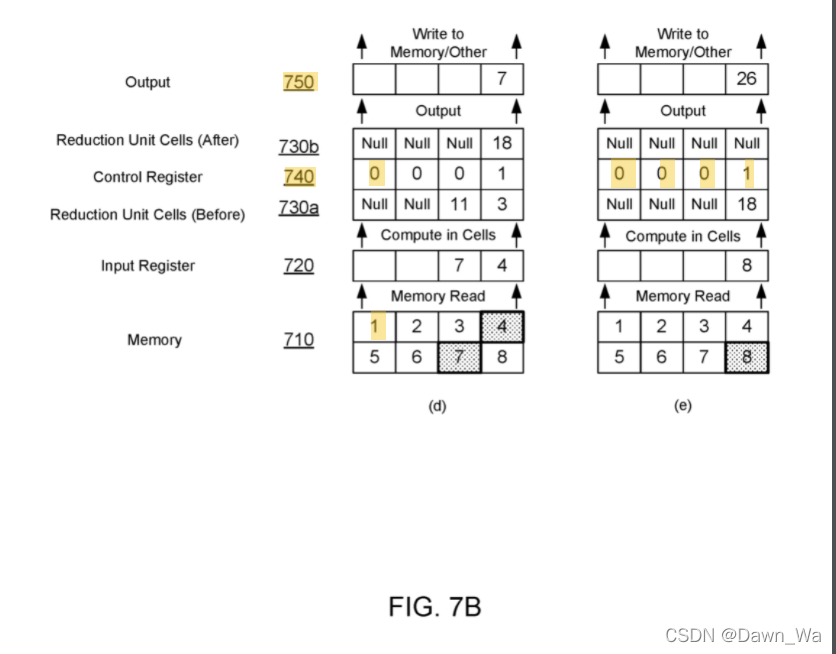

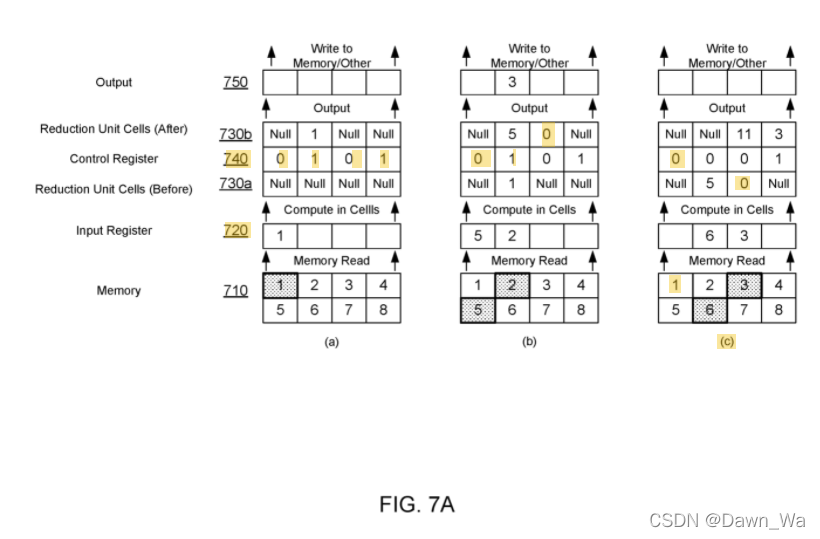

专利贼老长，把每张图看看明白其实就够了。google举了个栗子，说明此设计就如上图一样简单明了

对照这control register走一遍，就基本明白vector reduction的套路了，看着还是很直观的。就是感慨当google的程序员也不容易啊，control register不得把人写傻啊￣へ￣。是不是有个可能control register是自动生成的？
