完成工作机到家里电脑上虚拟机的连接（ssh）

老习惯，先上链接

烂泥：学习ssh之ssh隧道应用 -- 这篇文章帮助我理解反向隧道

man ssh -- 在虚拟机（或者服务器）上查看 ssh 命令行解释

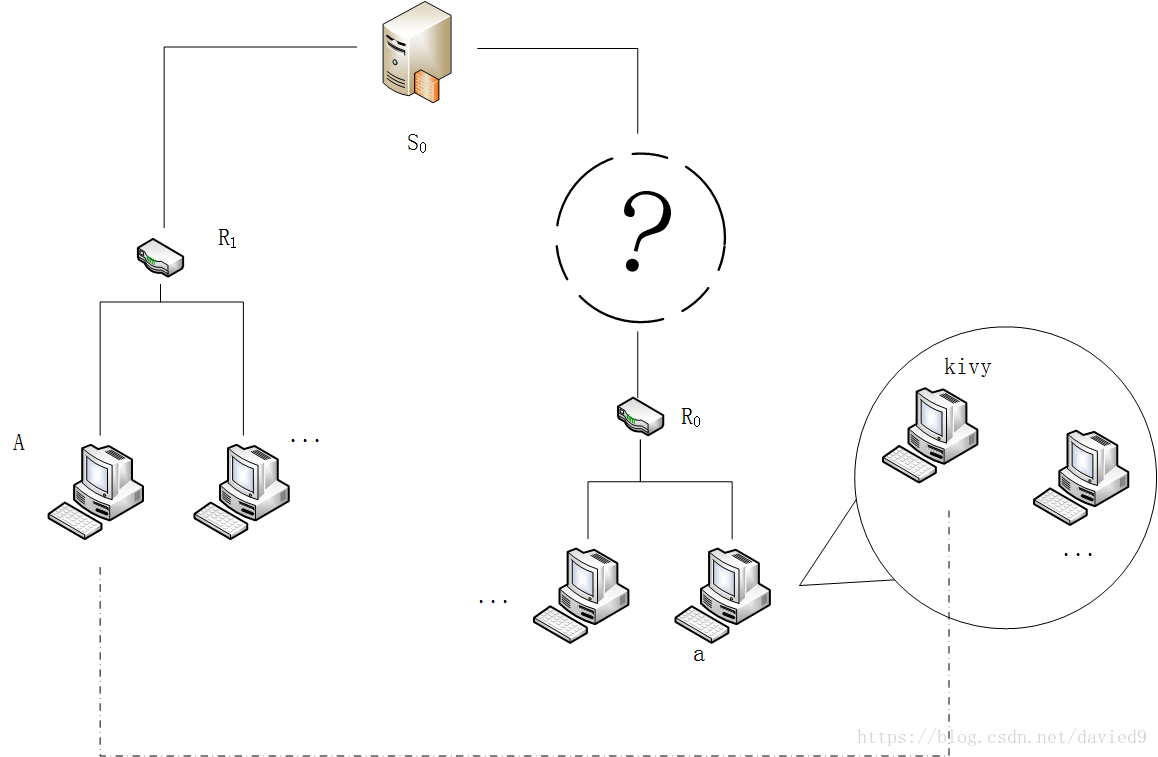

那么我的网络结构如下图所示

家里的电脑是小写 a， 办公室的电脑是大写 A，两台电脑都在路由后面，IP都是192.168. 开头，而且家里的路由外端还不是外网IP，其网络结构我就没有进行深入调查了。

那么这种情况下如何用 A 的 SecureCRT 连接到 a 上的虚拟机kivy呢？



我的实战环境如下

A: WIN7 （办公室）

a: WIN10 （家里）

a.kivy: UBUNTU17.04 （a上面的虚拟机，后面直接引为 a.kivy ）



解决思路：

1. 首先建立服务器 S0 到 家里电脑 a 的 SSH反向隧道。

2. 家里电脑 a 转发端口到虚拟机

3. 利用 B 通过服务器连接回 a.kivy 虚拟机



1. 建立 S0 到 a 的反向隧道

首先来看看反向通道是干什么的：

当 a 能够正常连接到服务器 S0 上时， a -> S0 这条路是直接可连的，但是 S0 -> a 中间隔着路由器的NAT转换，所以无法直接通过简单的指定 IP:PORT 这种方式来连接的。SSH反向通道利用 a->S0 已经建立好的连接，打通 S0 -> a 的逆向通道（称为反向隧道），使得任何能够连接到服务器 S0 的机器均可以连接到 a。

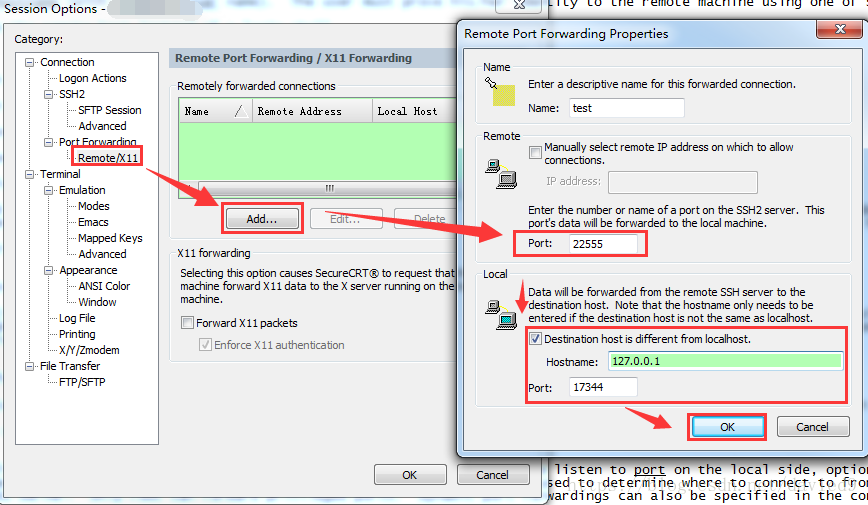

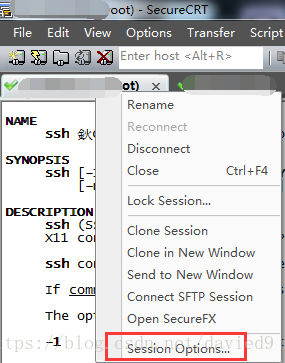

那么文章开头连接中提供了linux命令行方式和windows Putty的连接，这里我提供一个 SecureCRT 的连接方式

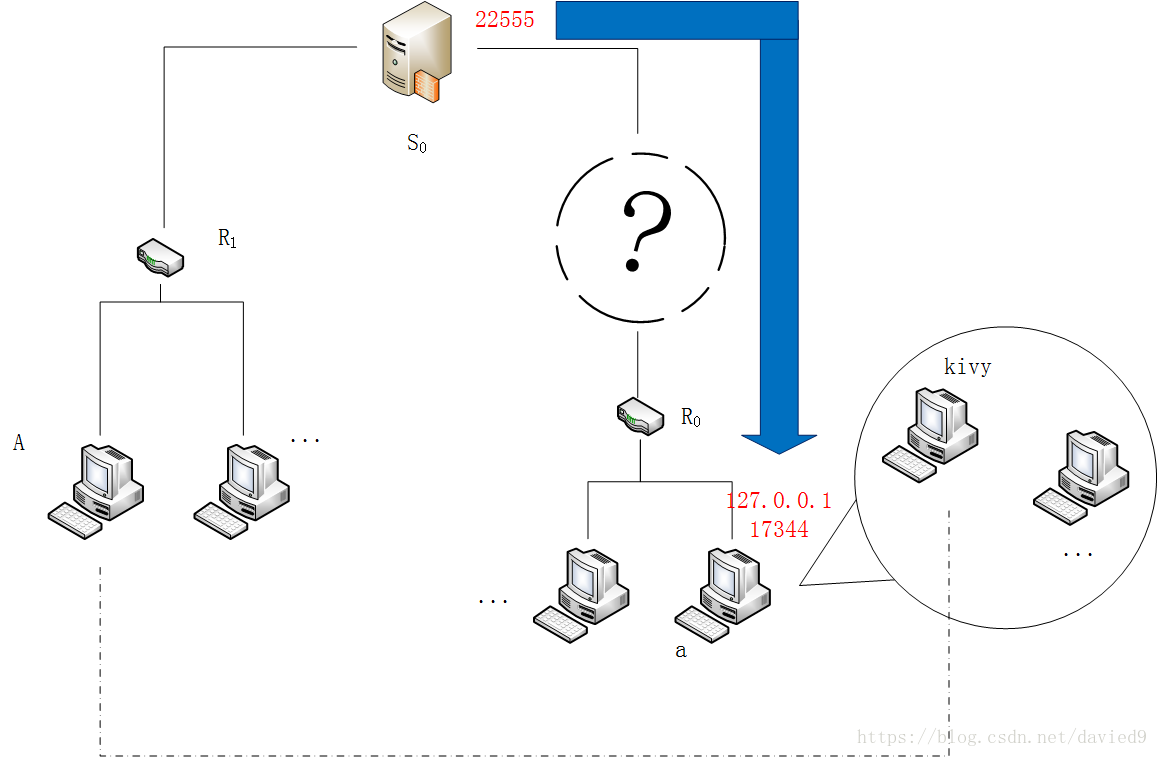

如此，完成了服务器到家里电脑的反向隧道，连接状况如下

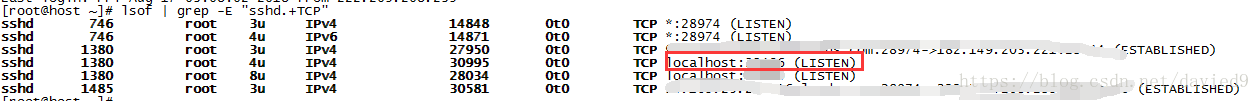

如何确定反向隧道建立成功了呢？ netstat / lsof 都可以，以 lsof 为例

查询到 localhost:22555 端口正在监听sshd即可

2. 家里电脑 a 转发端口到虚拟机

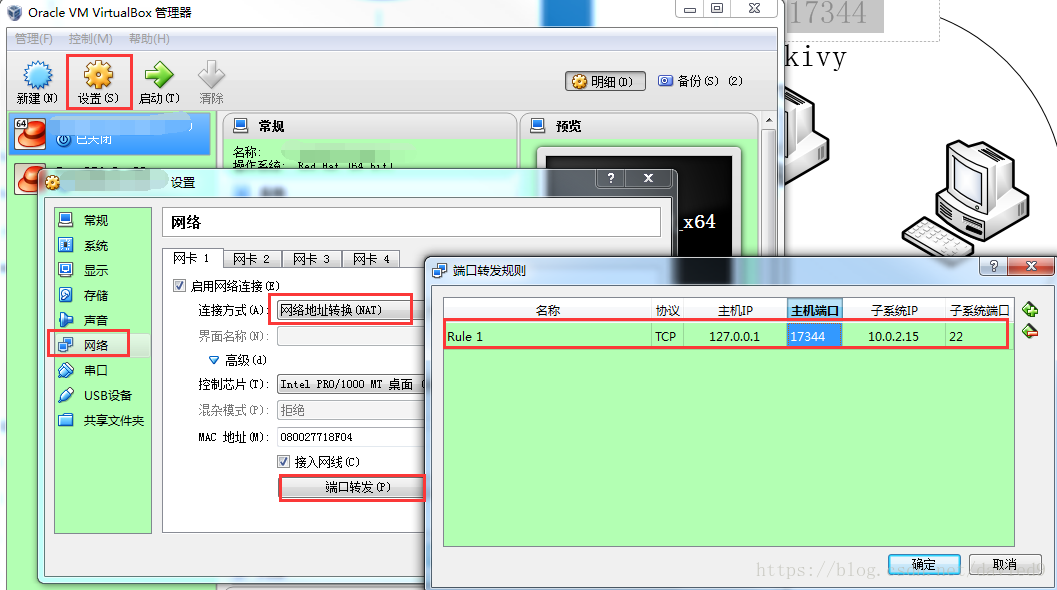

虚拟机采用 virtualbox 配置，添加一个端口映射即可

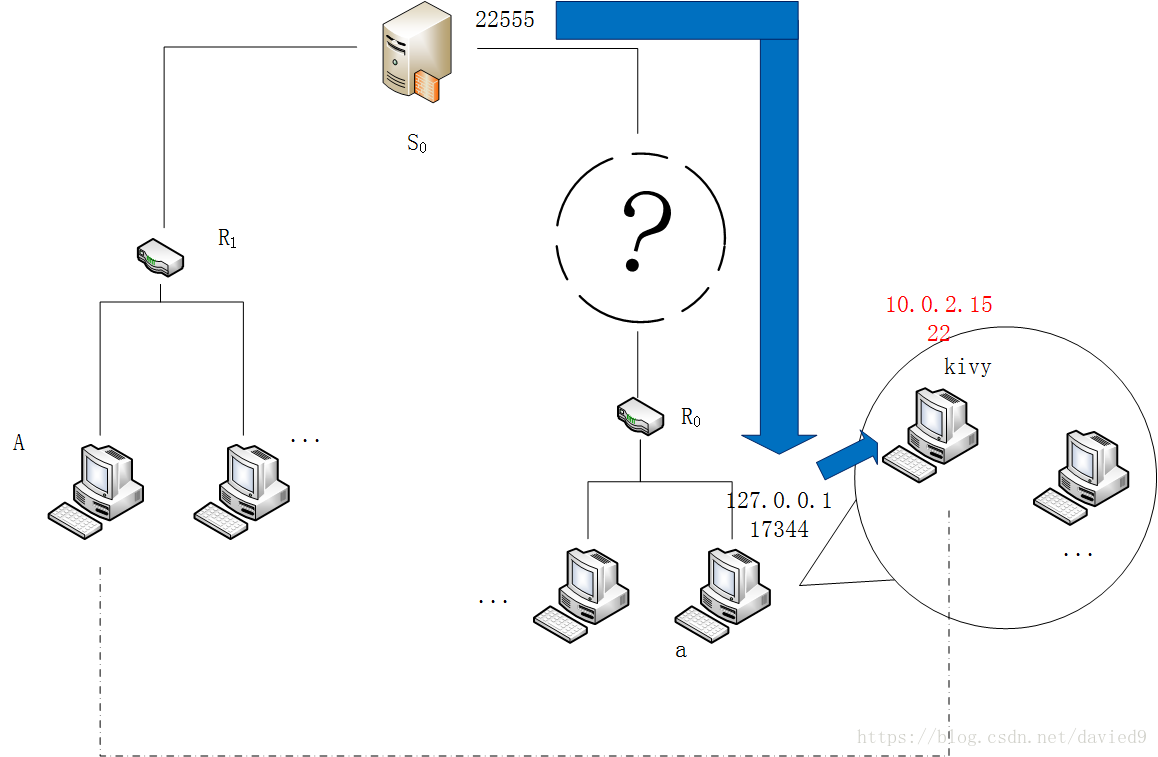

连接状态如下



3. 利用 B 通过服务器连接回 a.kivy 虚拟机

前面两跳完成后，查阅 ssh 使用，可以直接完成连接

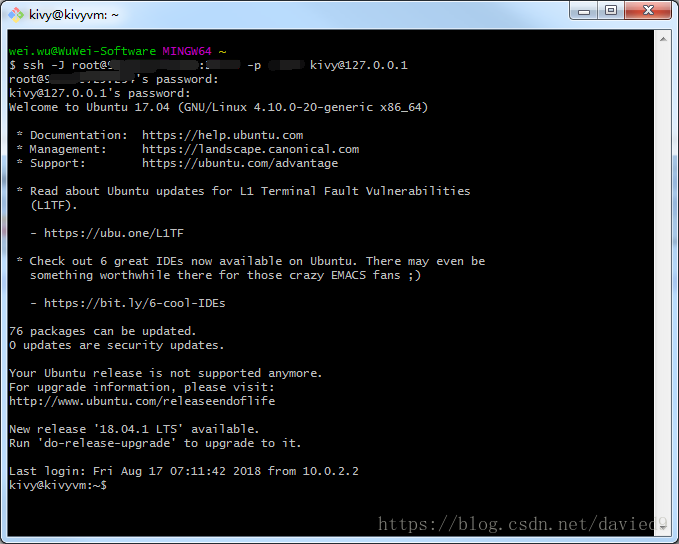

在B上用 git-bash 直接连接（使用 -J 指定服务器 S0 的一跳，分别需要输入服务器密码和虚拟机密码）

ssh -J root@183.203.117.133:17023 -p 22555 kivy@127.0.0.1

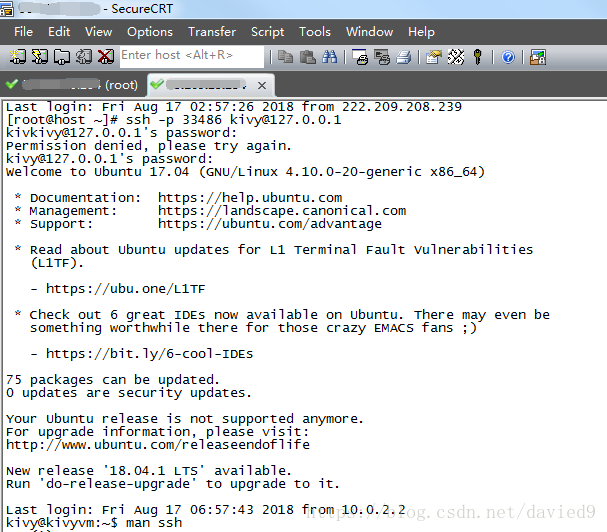

或者在用 SecureCRT 连接到服务器 S0 的情况下，直接连接即可

ssh -p 22555 kivy@127.0.0.1

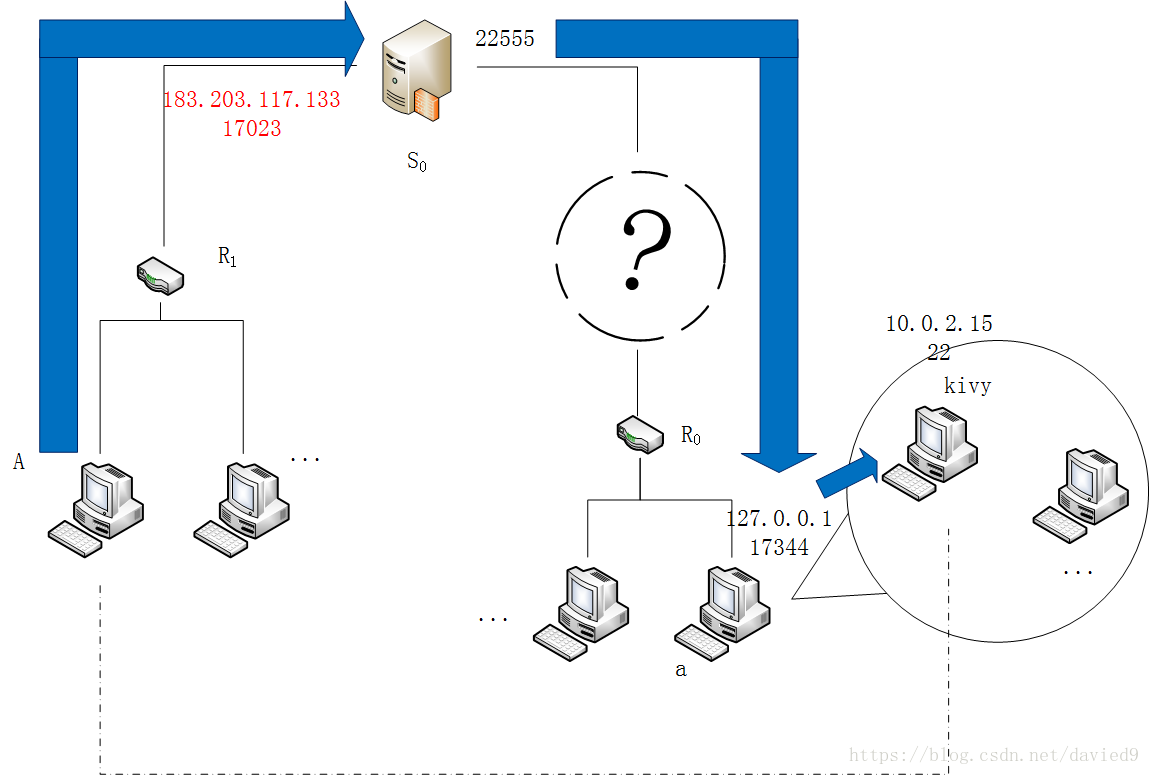

搞定后，连接状态如下，完成连接工作



本文实现的前提 ： 已经完成了服务器的搭建，且 A 和 a 均可以正常连接到服务器，可以在 a 上使用 SecureCRT 正常连接到 a.kivy 虚拟机
