本文介绍了MATLAB中绘制二维图形的方法，包括线条、标记和颜色的选项，线条参数设置，图像设置等内容。此外还详细解释了MATLAB如何通过颜色映像来表现不同的颜色。

1、线条、标记和颜色的选项

线条类型	标识符	点类型	标识符	颜色	标识符
实线	-	点	.	蓝色	b
点	:	圆圈	o	绿色	g
点画线	-.	×形状	x	红色	r
虚线	--	加号	+	青色	c
		星号	*	洋红色	m
		方形	s	黄色	y
		菱形	d	黑色	k
		下三角	v	白色	w
		上三角	^
		左三角	<
		右三角	>
		五角星	p
		六角星	h

使用范例

 plot(U_Test,Y,'or-');

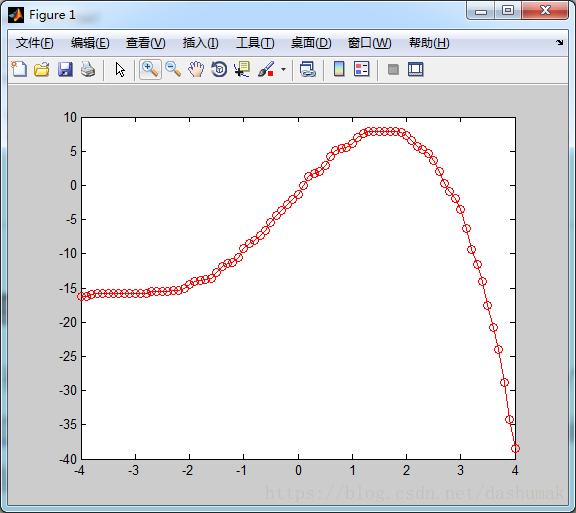

结果

2、线条参数设置

描述	参数	示例
线宽	LineWidth	plot(U_Test,Y,'LineWidth',2);
标识符边缘颜色	MarkerEdgeColor	plot(U_Test,Y,'^','MarkerEdgeColor','k');
标识符填充颜色	MarkerFaceColor	plot(U_Test,Y,'^','MarkerFaceColor','b');
标识符大小	MarkerSize	plot(U_Test,Y,'MakerSize',2);

使用范例

  plot(U_Test,Y,'r:*','LineWidth',0.5,'MarkerEdgeColor','k','MarkerFaceColor','b');

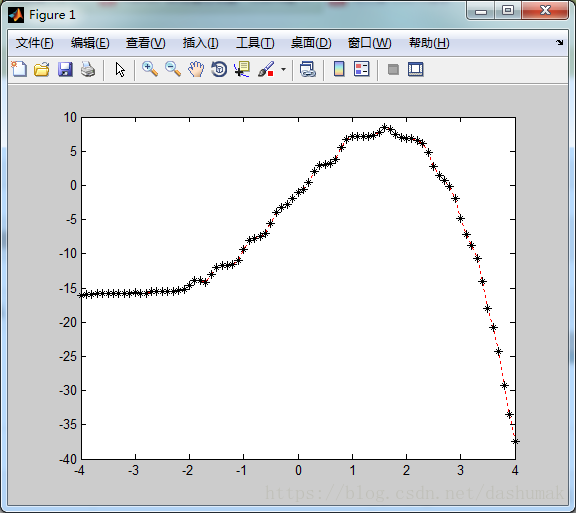

结果

3、图像设置

描述	命令
x、y坐标轴设置	axis([xmin,xmax,ymin,ymax])
在坐标（a，b）输出字符	text(a,b,'text')
坐标轴标签	xlabel('x') ylabel('y')
图例	legend('s1','s2')
标题	title('text')
网格开/关	grid on grid off

4、颜色映像

MATLAB 有一个叫颜色映象的数据结构来代表颜色值。颜色映象定义为一个有三列和若干行的矩阵。利用 0 到 1 之间的数，矩阵的每一行都代表了一种色彩。任一行的数字都指定了一个 RGB 值，即红、黄、蓝三种颜色的强度，形成一种特定的颜色。一些有代表性的 RGB 值在下两表中给出。

（1）典型颜色的RGB ：

Red(红)	Green(绿)	Blue(蓝)	颜色
0	0	0	黑
1	1	1	白
1	0	0	红
0	1	0	绿
0	0	1	蓝
1	1	0	黄
1	0	1	洋红
0	1	1	青蓝
0.667	0.667	1	天蓝
1	0.5	0	橘黄
0.5	0	0	深红
0.5	0.5	0.5	灰色

（2）渐变颜色

各个颜色映象产生一个 64 × 3 的矩阵，指定了 64 种颜色 RGB 的描述。这些函数都接受一个参量来指定所产生矩阵的行数。比如 hot(m) 产生一个 m × 3 的矩阵，它包含的 RGB 颜色值的范围从黑经过红、橘红和黄，到白。常用的见下表：

hsv	色彩饱和值
hot	从黑到红到黄道白
cool	青蓝和洋红的色度
pink	粉红的彩色度
bone	带一点蓝色的灰度
jet	hsv的一种变形(以蓝色开始和结束)
copper	线性铜色度
prim	三棱镜。交替为红,橘黄,黄,绿,天蓝
flag	交替为红,白,蓝,黑
gray	x线性灰度

（3）颜色映象使用：

语句 colormap(M ）将矩阵 M 作为当前图形窗口所用的颜色映象。例如，

 colormap （ cool ） 装入了一个有 64 个输入项的 cool 颜色映象。
 colormap  default 装入了缺省的颜色映象（ hsv ）。

函数 plot 、 plot3 、 contour 和 contour3 不使用颜色映象，它们使用列在 plot 颜色和线形表中的颜色。而大多数其它绘图函数，比如 mesh 、 surf 、 fill 、 pcolor 和它们的各种变形函数，使用当前的颜色映象。接受颜色参量的绘图函数中的颜色参量通常采用以下三种形式之一：

字符串。代表 plot 颜色或线型表中的一种颜色，比如， ’ r ‘ 代表红色；
三个输入的行向量。它代表一个单独的 RGB 值，比如 [.25   .50   .75] ；
矩阵。如果 颜色参量 是一个矩阵，其元素作了调整，并把它们用作当前颜色映象的下标。

函数 pcolor 可以用来显示一个颜色映象。例如：

» n=32;
» colormap(hsv(n))
» pcolor([1:n+1;1:n+1] ’ )
