三维数字化套件使用介绍之五：矢量建模（1）

三维数字化套件主要功能

三维数字化套件是一款集二维、三维数据转化、影像下载及加工处理、二维坐标变换、静态服务器为一体的数字化套件。具体功能可以访问 http://www.dascad.net

矢量建模

矢量建模是该数字化套件的主要功能，该功能包括 生成建筑、生成道路、生成管线、生成道路标注、生成道路名牌以及生成通用面模型。

一. 生成建筑

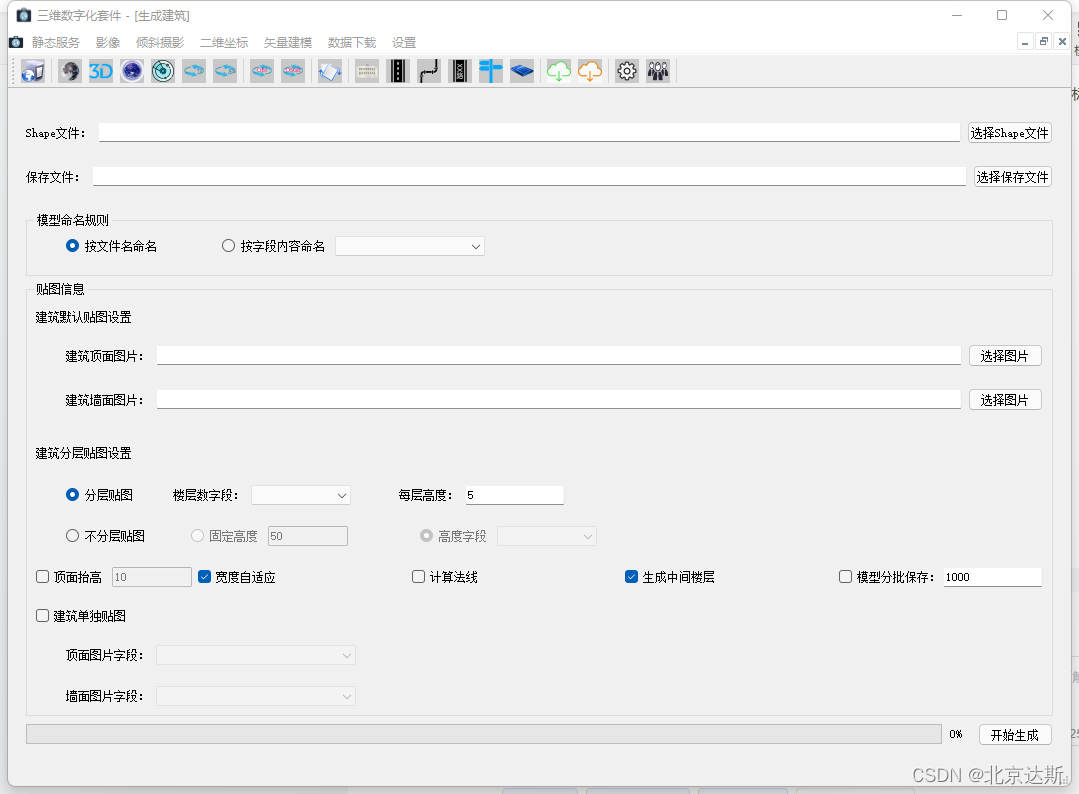

1. 点击矢量建模菜单下的生成建筑打开建筑生成对话框，如下图：

2.选择面shp文件以及要生成的模型名称以及相应的生成参数既可以将面图层拉伸为三维模型文件。

3.具体功能说明

    贴图信息》默认贴图设置》建筑顶面贴图为：建筑物顶部的统一纹理（当单独贴图时纹理不存在默认使用的纹理）。

    贴图信息》默认贴图设置》建筑墙面贴图为：建筑物墙面的统一纹理（当单独贴图时纹理不存在默认使用的纹理）。

分层贴图：生成模型时会按照选定的楼层字段生成具有不同楼层的模型。

不分层贴图：生成模型时会按照选定的高度字段或给定的固定高度生成只有一层的建筑物模型。

宽度自适应：程序会自动计算贴合的大小与建筑的大小生成重复的贴图纹理，否则贴图会拉伸到整个模型。

计算法线：为每个三角面计算单独的法线

生成中间层：在分成
