这篇博客介绍了如何使用C#的Chart控件动态监控各地区的车辆信息，当有新数据时，会自动更新图表并保持X轴最大值不超过240。通过队列管理数据，循环遍历添加Series和坐标点，实现动态效果。同时提供了源码链接供参考。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

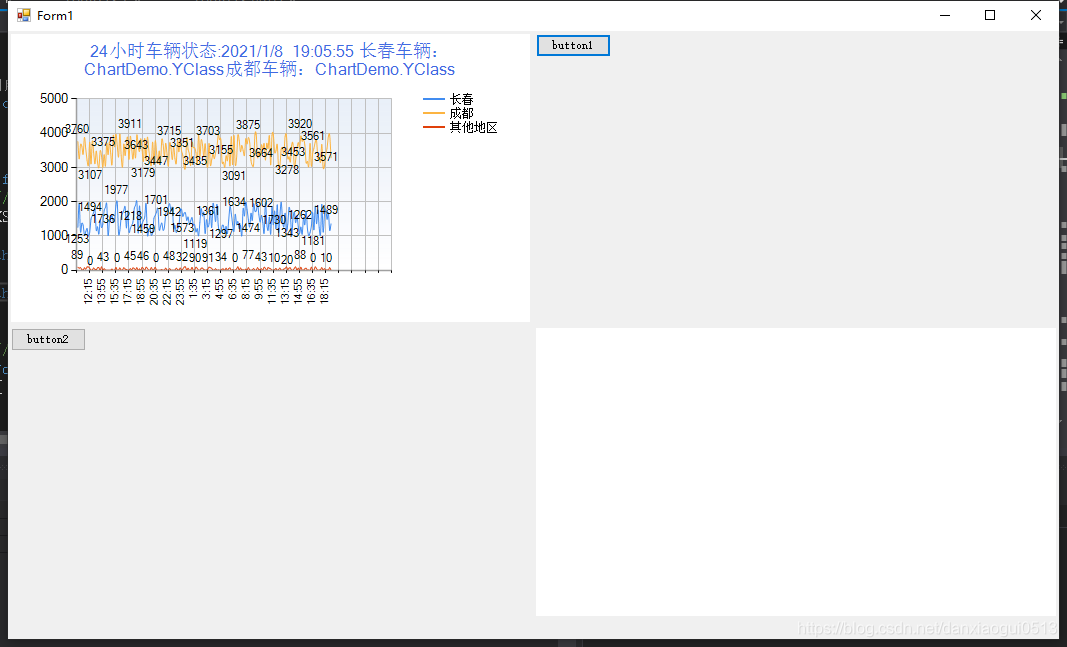

先上效果图，再说明。动态监控各地区的车辆信息如果在监控过程中出现了新的数据会动态添加上使用队里对X轴做限定始终保持 X轴最大值240

C# chart 自己包装了数据元 x轴为时间节点 Y轴为集合可以有多个值。同一时间可以有不同个Y值。根据Y值自动创建series

优快云源码地址： https://download.youkuaiyun.com/download/danxiaogui0513/14038494 （C# chart demo）

开发过程中参考了DemoRealChart 如果不能很好理解可以先看看看看

https://www.cnblogs.com/hsiang/p/6242641.html#!comments

     public void SetQueueValue(Data_root data_Root)
        {


            if (XSeries_Queue.Count > 240)
            {
                //先出列
                for (int m = 0; m < num; m++)
                {
                    XSeries_Queue.Dequeue();
                }
            }
            //进队
            XSeries_Queue.Enqueue(data_Root);

            this.chart1.Series.Clear();

            this.chart1.Titles[0].Text = "24小时车辆状态:" + dtnow.ToString() + " 长春车辆：" + data_Root.y_list[0].ToString() + "成都车辆：" + data_Root.y_list[1].ToString();


            ///循环添加Series 确定Series个数
            for (int xqi = 0; xqi < XSeries_Queue.Count; xqi++)
            {
                List<YClass> yClass = XSeries_Queue.ElementAt(xqi).y_list;
                ///遍历Y值列表 添加Series
                for (int yci = 0; yci < yClass.Count; yci++)
                {
                    bool isAdd = true;//默认不添加

                    for (int cci = 0; cci < chart1.Series.Count; cci++)
                    {
                        if (chart1.Series[cci].Name == yClass[yci].y_name)
                        {
                            isAdd = false;
                            break;
                        }
                    }
                    if (isAdd)//如果不含有此Series就添加一个
                    {
                        Series series = new Series();
                        series.Name = yClass[yci].y_name;
                        series.ChartArea = yClass[yci].xChartArea;
                        series.ChartType = yClass[yci].xSeriesType;
                        chart1.Series.Add(series);
                    }
                }
            }

            ///遍历Y值的坐标点
            for (int i = 0; i < XSeries_Queue.Count; i++)
            {

                List<YClass> yClass = XSeries_Queue.ElementAt(i).y_list;

                ///遍历Series 如果Y集合中无此坐标点 则用0代替
                for (int cri = 0; cri < chart1.Series.Count; cri++)
                {
                    bool isHaveYvalue = false;

                    for (int yci = 0; yci < yClass.Count; yci++)
                    {
                        if (yClass[yci].y_name == chart1.Series[cri].Name)
                        {
                            if (i % 10 == 0)
                            {
                                chart1.Series[cri].Points.AddXY(XSeries_Queue.ElementAt(i).x_value, XSeries_Queue.ElementAt(i).y_list[yci].y_value);
                                chart1.Series[cri].Points[i].Label = XSeries_Queue.ElementAt(i).y_list[yci].y_value.ToString();
                            }
                            else
                            {
                                chart1.Series[cri].Points.AddXY(XSeries_Queue.ElementAt(i).x_value, XSeries_Queue.ElementAt(i).y_list[yci].y_value);
                            }

                            isHaveYvalue = true;
                            break;
                        }
                    }
                    if (isHaveYvalue == false)
                    {
                        if (i % 10 == 0)
                        {
                            chart1.Series[cri].Points.AddXY(XSeries_Queue.ElementAt(i).x_value, 0);
                            chart1.Series[cri].Points[i].Label = "0";

                        }
                        else
                        {
                            chart1.Series[cri].Points.AddXY(XSeries_Queue.ElementAt(i).x_value, 0);
                           // chart1.Series[cri].Points[i].Label = "0";
                        }


                    }
                }
            }


        }
