CATIA V5-超级副本创建+调用报错解决思路

 博主在学习CATIA V5-超级副本的时候，发现创建看似很简单，但是调用会报错。

接下来先看看怎么简单创建下图超级副本。

目录

1.创建一个实体

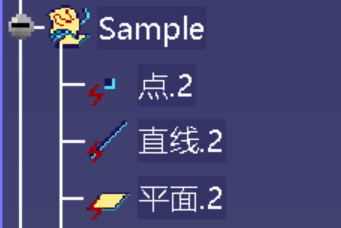

1.1 如下图所示，你会发现我创建的实体会有点、线、面。follow me，基于创建的平面生成实体特征。

1.2 你会发现草图是下图约束尺寸。

2.尺寸参数化

3.超级副本生成

第一步，超级副本在这里调用：

第二步，选择刚刚参数化的实体特征，在“部件输入”里面保留需要的接口内容，博主选择的是点，你也可以点线面都保留。

第三步，save。

第四步，保存超级副本。看下图。

4.超级副本调用

1.save。

2.重中之重，确认你的实体是独立实体。怎么确定？看下图操作；

3.创建点（根据你保存的超级副本接口参数创建点/线/面，见3.2）.

4.超级副本调用。看下图，

4.1 请打开3.4路径的超级副本文件，看下图。​编辑

4.2然后你会看见，这样选择点1，

4.3出现实体特征。看下图。

至此，完结。超级副本调用成功！

---

1.创建一个实体

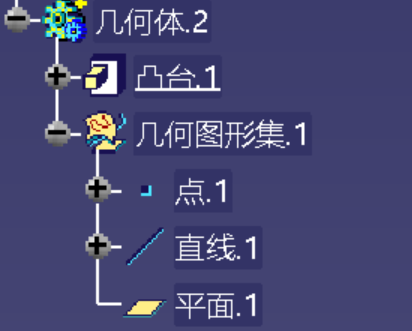

1.1 如下图所示，你会发现我创建的实体会有点、线、面。follow me，基于创建的平面生成实体特征。

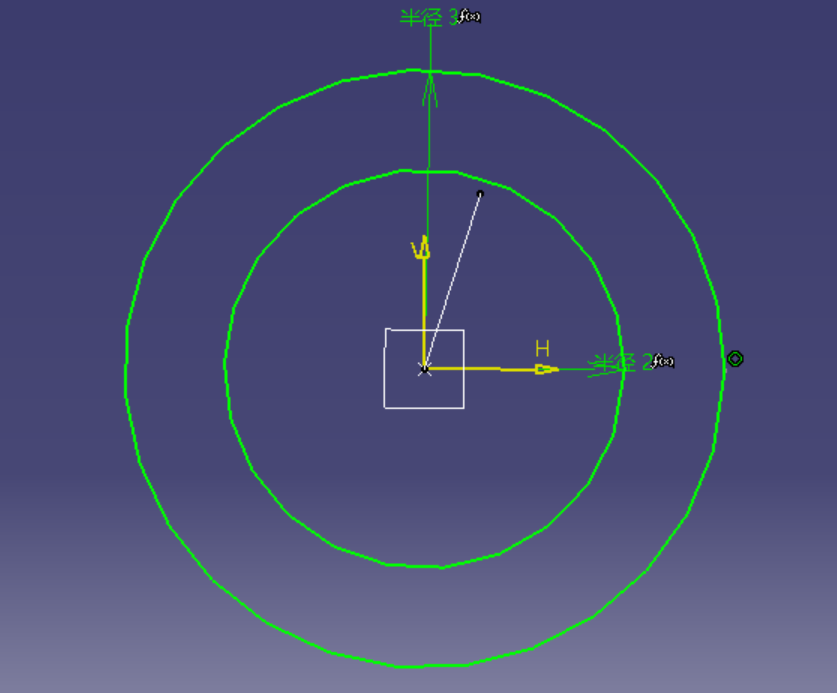

1.2 你会发现草图是下图约束尺寸。

2.尺寸参数化

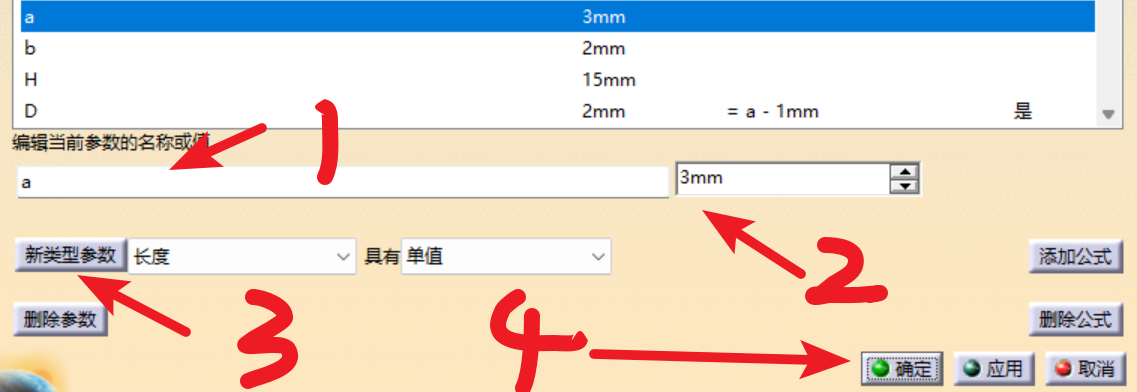

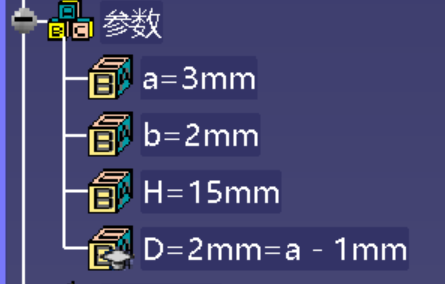

使用参数化尺寸，

操作如下。

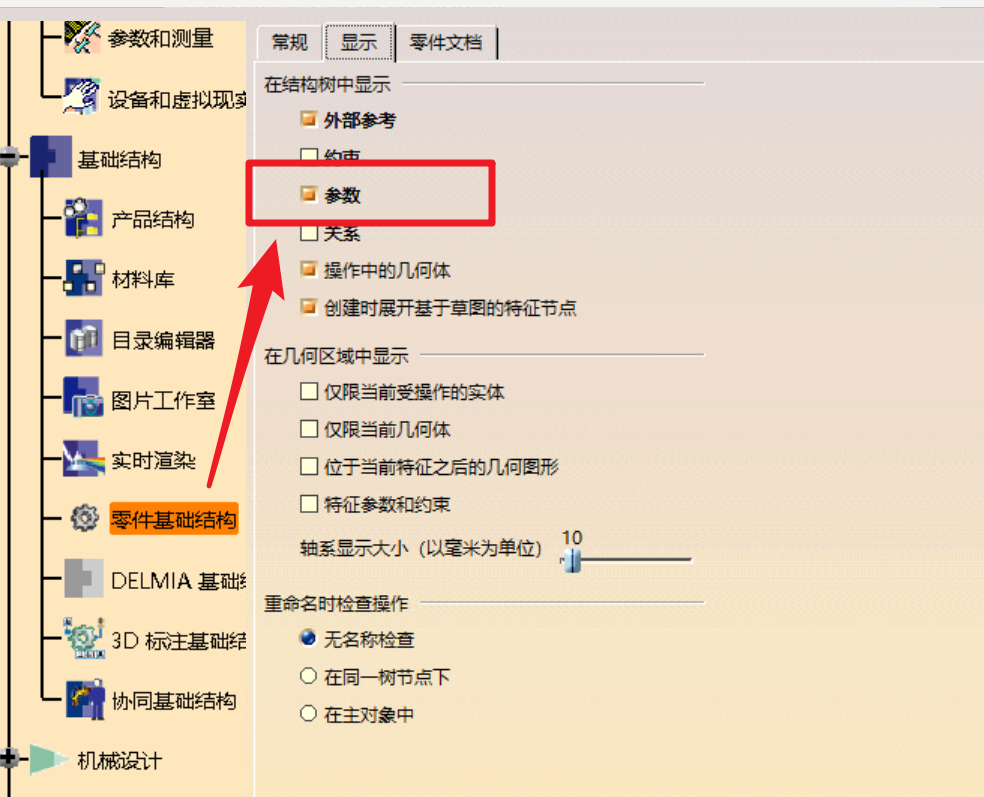

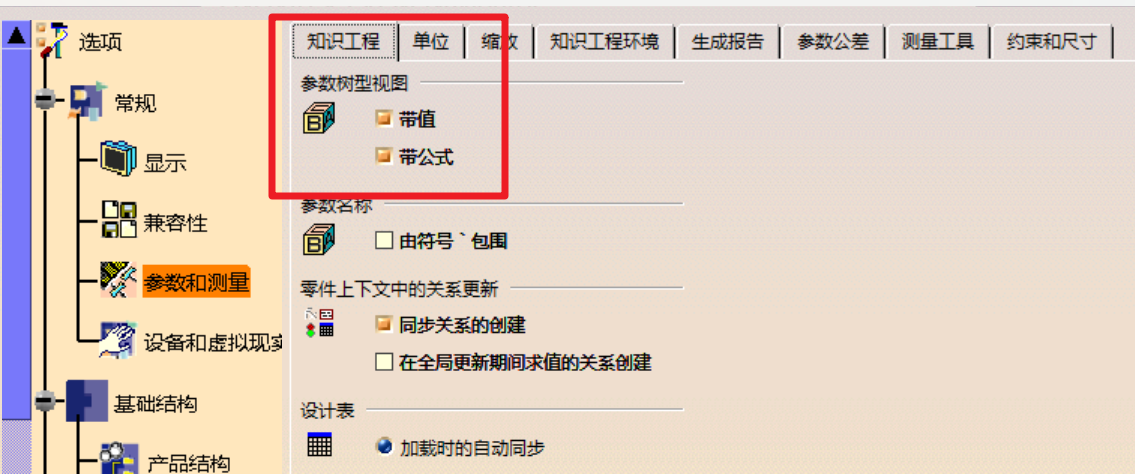

有的小伙伴可能会出现参数命令结构树不显示。请看下图。

有的小伙伴可能还不能显示结构树命令。请看下图。

3.超级副本生成

恭喜你成功进入这一步，到了这里，你已经快到终点了。

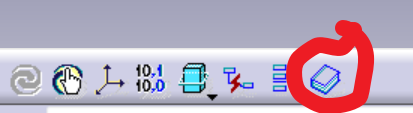

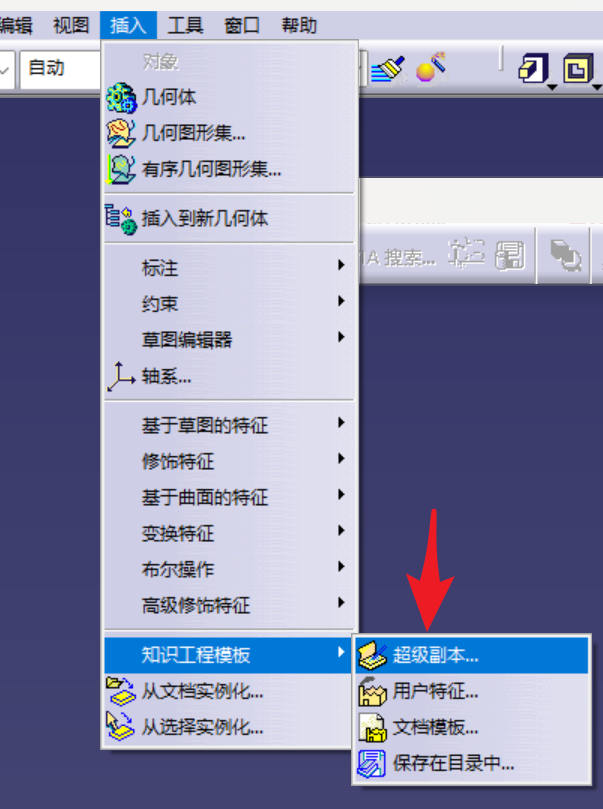

第一步，超级副本在这里调用：

第二步，选择刚刚参数化的实体特征，在“部件输入”里面保留需要的接口内容，博主选择的是点，你也可以点线面都保留。

第三步，save part。

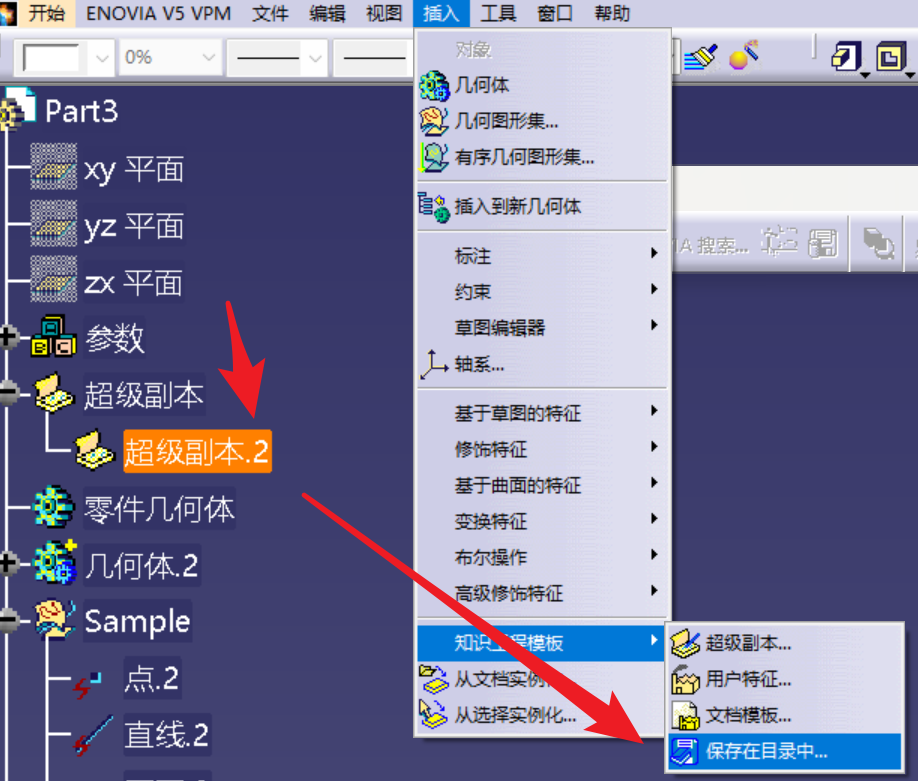

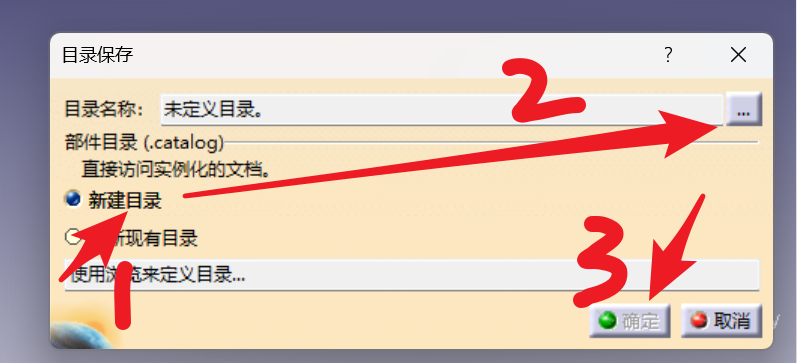

第四步，保存超级副本。看下图。

恭喜你，终于完成超级副本创建！撒花🌼🌼🌼

接下来是超级副本调用。

4.超级副本调用

1.save part。

2.重中之重，确认你的实体是独立实体。怎么确定？看下图操作；

复制你的参数化实体，copy(直接ctrl+v)到新part里面，不报错就是独立实体，你将成功调用超级副本。

如果你像博主刚开始一样报错，那么解决办法是请按照上述步骤百分还原，那你不会报错，博主已实践上述步骤可以完美调用N+次

3.创建点（根据你保存的超级副本接口参数创建点/线/面，见3.2）.

4.超级副本调用。看下图，

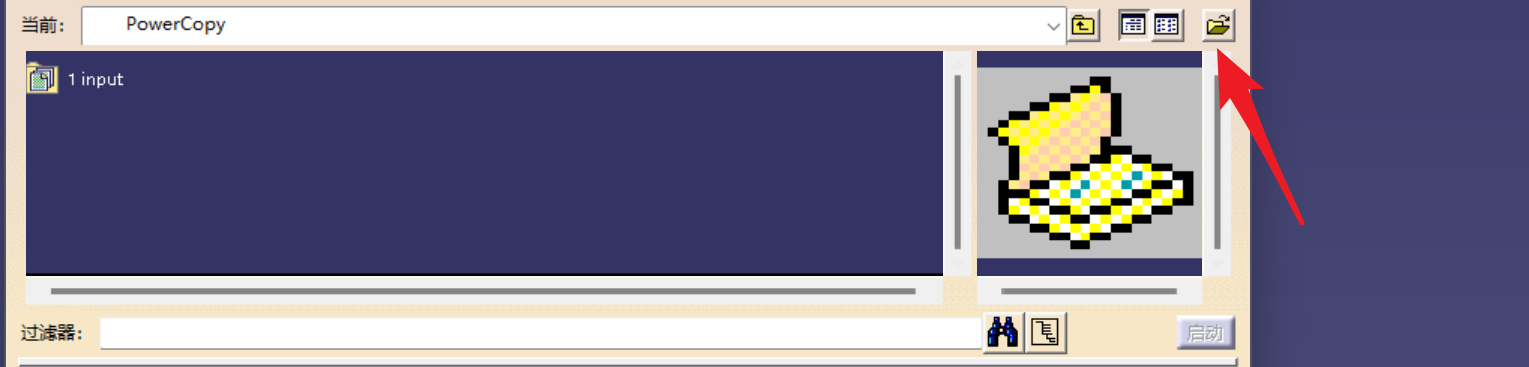

4.1 请打开3.4路径的超级副本文件，看下图。

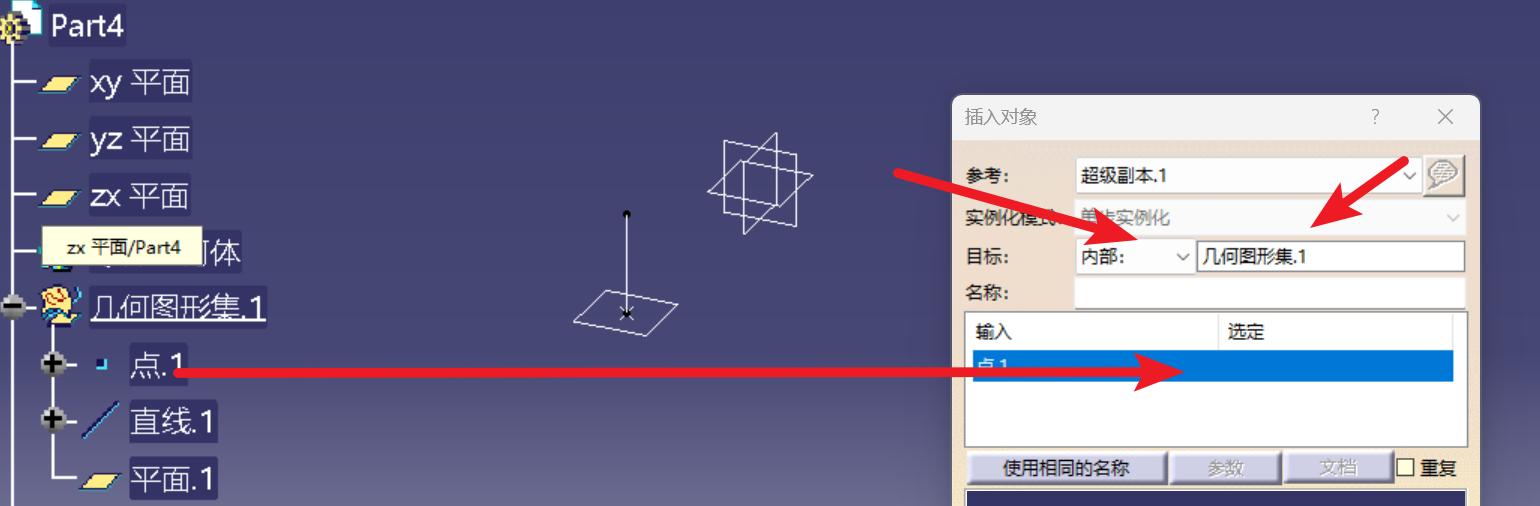

4.2然后你会看见，这样选择点1，

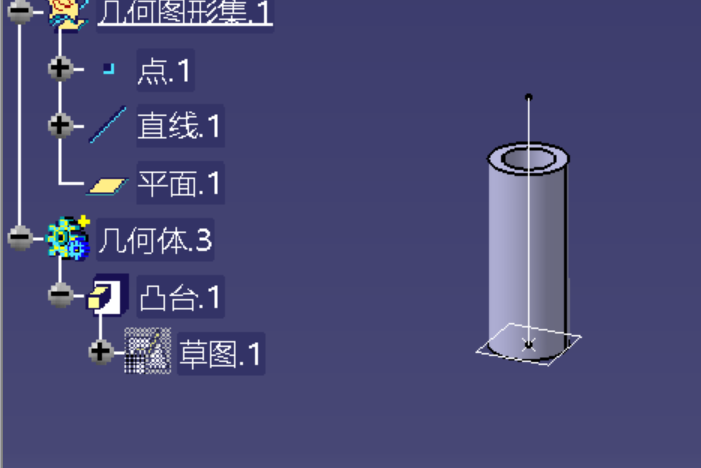

4.3出现实体特征。看下图。

至此，完结。超级副本调用成功！
