西门子 SMART PLC 扫码串口通讯
西门子SMART PLC自集成485端口，另外可以外加一个信号板485/232串口通讯，扫码枪一般的都是232通讯，这时候你需要用485转232串口设备，扫码枪扫码到条码信息后通过232发送到PLC，PLC通过RCV接收报文，并在接收中断中接收后再次使能RCV接收

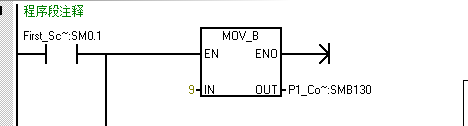

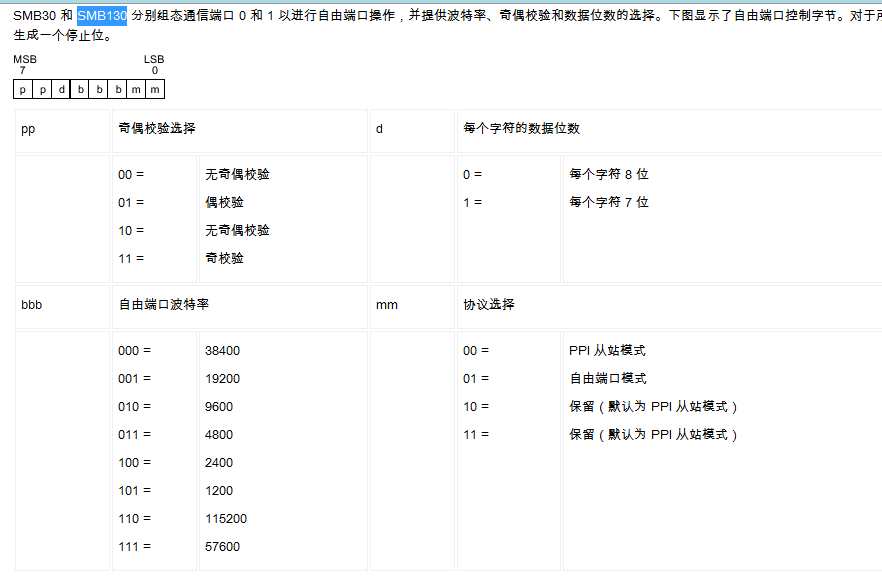

1. 先要设置通讯格式，集成的485用SMB30，信号板用SMB130设置，如下图设置成9，相当于是无奇偶校验，字符8位，波特率9600，自由端口模式，也可以用2进制写入2#1001

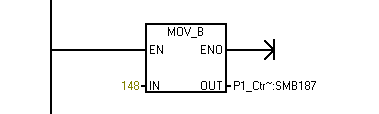

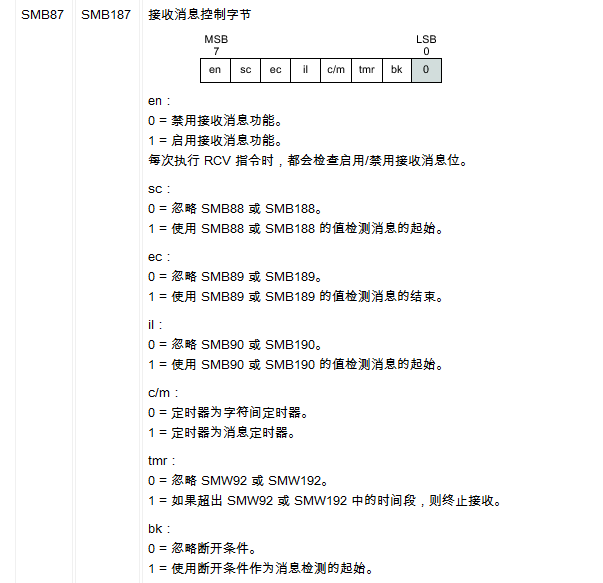

2.0 如下图，148相当于二进制的2#10010100，设置RCV使能，忽略SMB188,SMB189他们是字符开始结束
2.1 设置接收周期，超时时间，接收最大字符数
