一、概述
Redis集群是提供一种方式自动将数据分布在多个Redis节点上,RedisCluster是redis的分布式解决方案,在3.0版本后推出的方案,有效地解决了Redis分布式的需求,当一个服务挂了可以快速的切换到另外一个服务,当遇到单机内存、并发等瓶颈时,可使用此方案来解决这些问题。
二、redis-cluster架构图
三、架构细节:
(1)所有的redis节点彼此互联(PING-PONG机制),内部使用二进制协议优化传输速度和带宽.
(2)节点的fail是通过集群中超过半数的节点检测失效时才生效.
(3)客户端与redis节点直连,不需要中间proxy层.客户端不需要连接集群所有节点,连接集群中任何一个可用节点即可
(4)redis-cluster把所有的物理节点映射到[0-16383]slot上,cluster 负责维护node<->slot<->value
Redis 集群中内置了 16384 个哈希槽,当需要在 Redis 集群中放置一个 key-value 时,redis 先对 key 使用 crc16 算法算出一个结果,然后把结果对 16384 求余数,这样每个 key 都会对应一个编号在 0-16383 之间的哈希槽,redis 会根据节点数量大致均等的将哈希槽映射到不同的节点,示例如下:

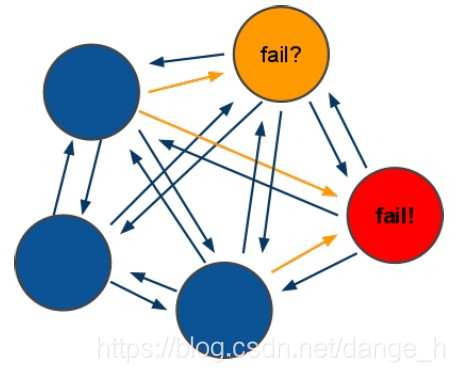

四、 redis-cluster投票:容错
(1)集群中所有master参与投票,如果半数以上master节点与其中一个master节点通信超过(cluster-node-timeout),认为该master节点挂掉.
(2):什么时候整个集群不可用(cluster_state:fail)?
- 如果集群任意master挂掉,且当前master没有slave,则集群进入fail状态。也可以理解成集群的[0-16383]slot映射不完全时进入fail状态。
- 如果集群超过半数以上master挂掉,无论是否有slave,集群进入fail状态。

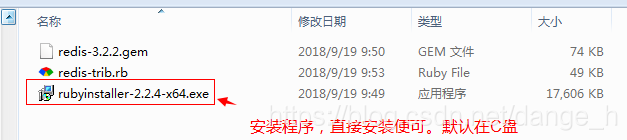

五、安装 Ruby,集群管理工具(redis-trib.rb)是使用ruby脚本语言编写的。
安装过程中有一个界面出现三个复选框架,全部勾选。

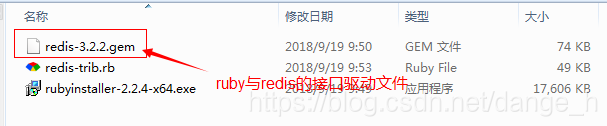

安装ruby与Redis的接口驱动 gem文件 ,安装方法:在redis目录下运行:
D:\Redis>gem install --local F:\redis\资料\ruby\redis-3.2.2.gem
成功出现如下信息:

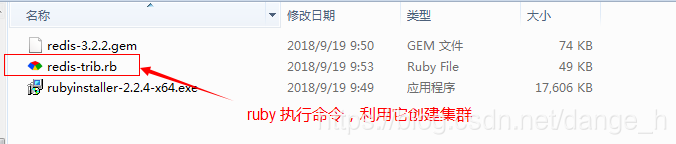

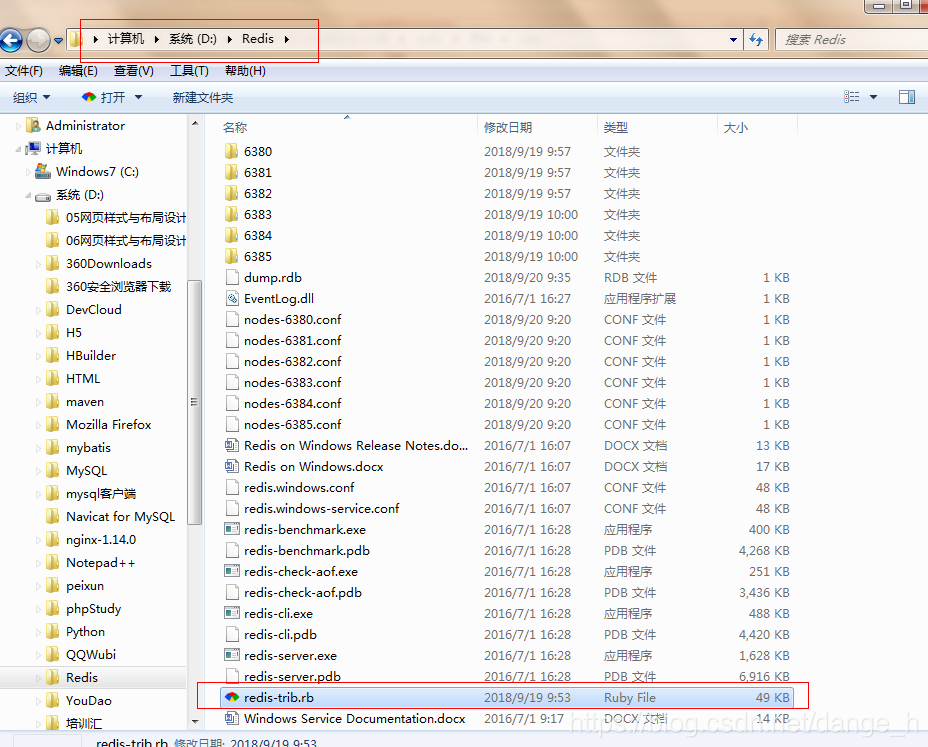

把redis-trib.rb文件拷贝到 Redis目录下。
如下图,Redis结构:
六、搭建 Redis集群

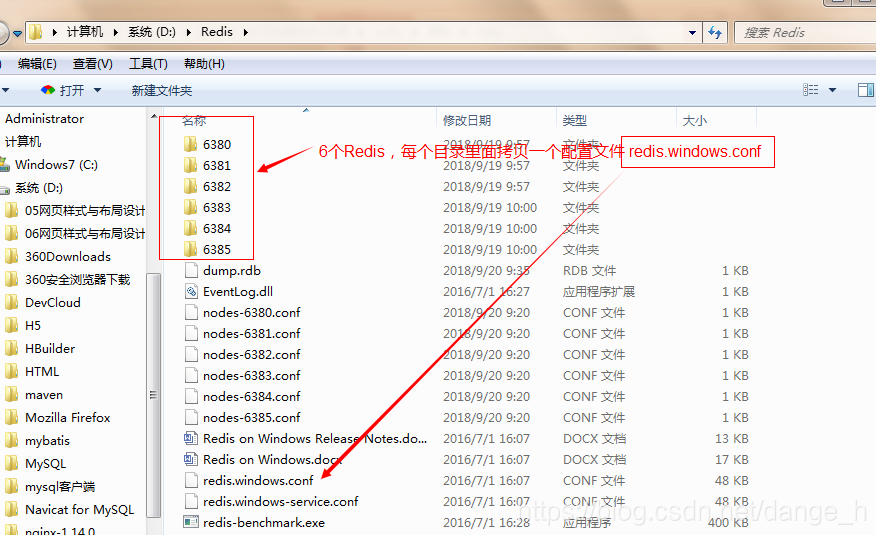

搭建集群最少也得需要3台主机,如果每台主机再配置一台从机的话,则最少需要6台机器。如下创建6个目录配置Redis服务。

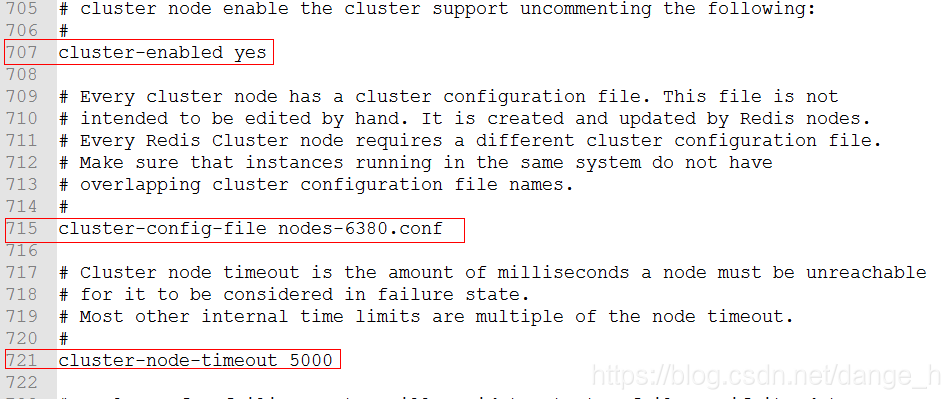

修改每个目录中的配置文件:redis.windows.conf ,需要修改的内容如下:

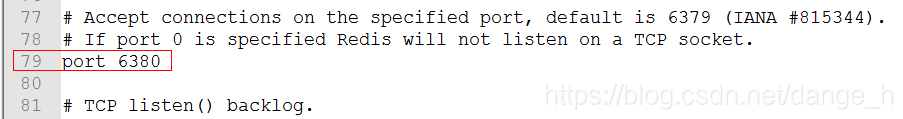

port 6380 #端口号
appendonly yes #数据的保存为aof格式
cluster-enabled yes #是否开启集群
cluster-config-file nodes.6380.conf #集群配置信息保存文件
cluster-node-timeout 15000 #集群节点时长

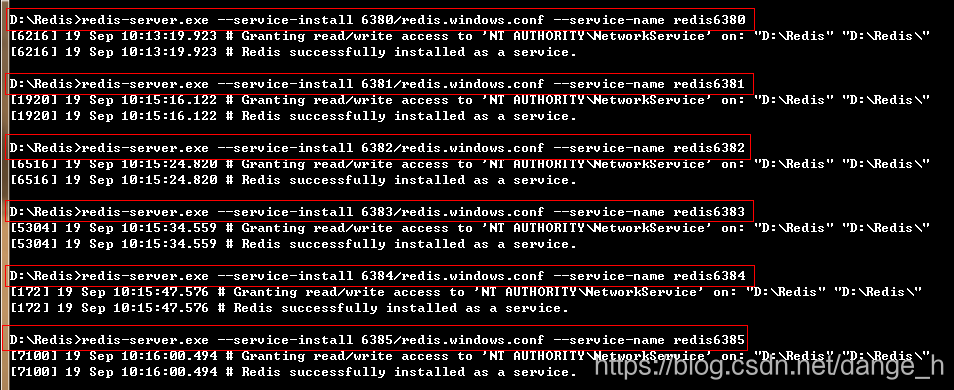

配置6个Redis服务。

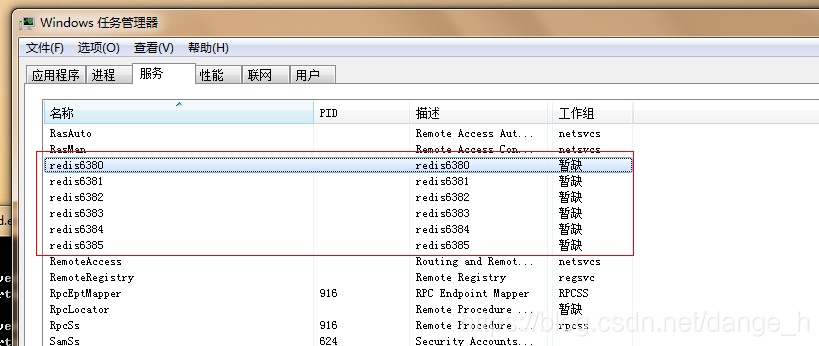

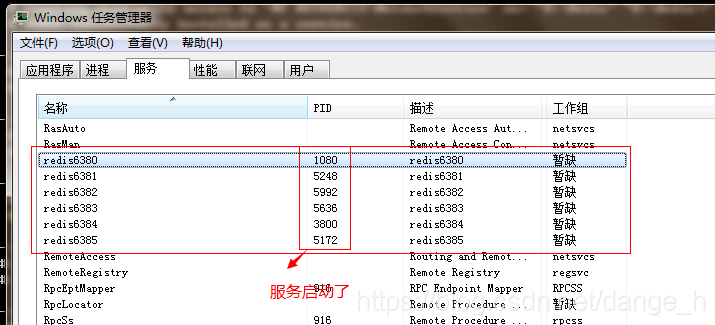

可在任务管理器中查看创建的服务。

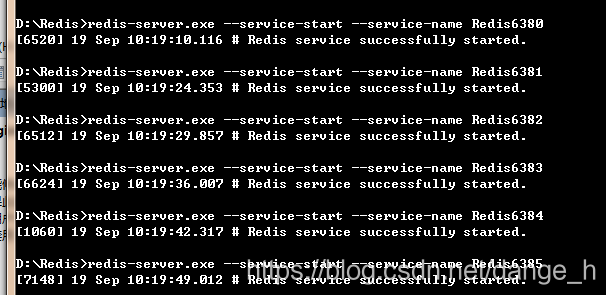

启动服务,右键启动或命令提示符启动。

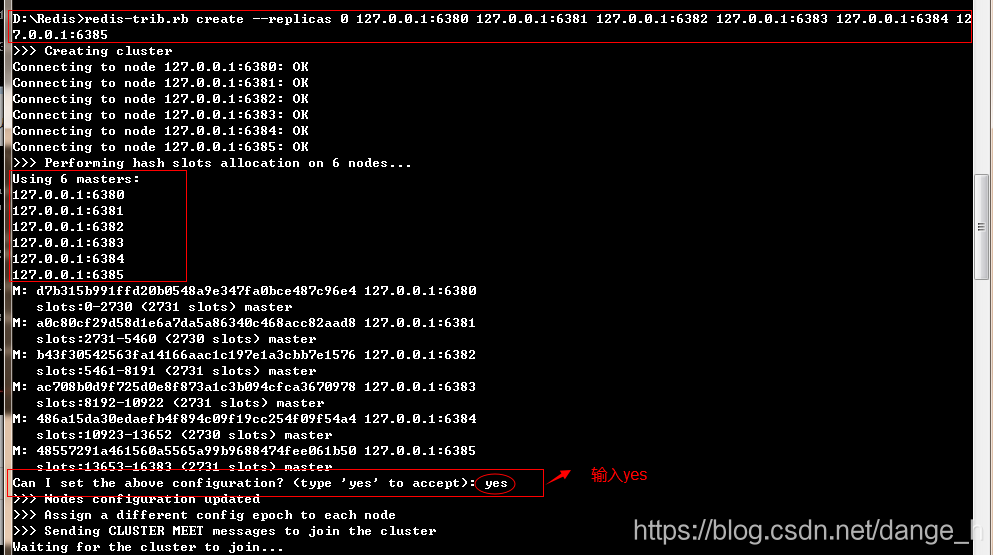

启动集群,依赖 Ruby集群管理工具
D:\Redis>redis-trib.rb create --replicas 1 127.0.0.1:6380 127.0.0.1:6381 127.0.0.1:6382 127.0.0.1:6383 127.0.0.1:6384 127.0.0.1:6385
注意:D:\Redis>redis-trib.rb create --replicas 命令后的:1。 如果是 0 则表示6台机器都是主机,如果是 1 ,则表示前3台是主机,后 3台是从机,主机与从机按顺序匹配, 6380:6383 ,6381:6384 , 6382:6385

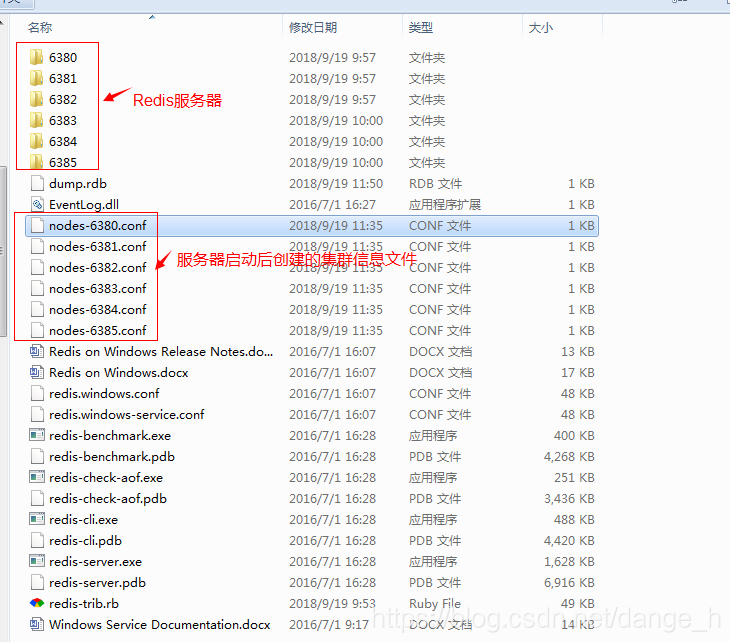

Redis目录中的结果

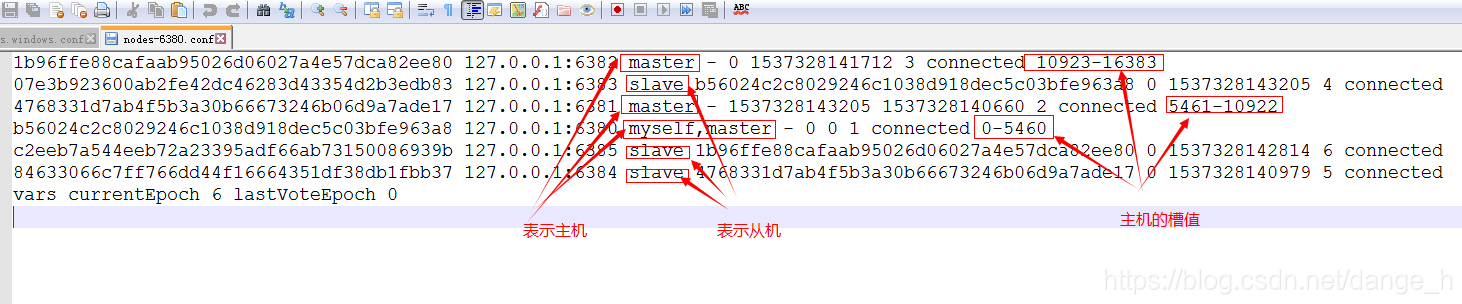

集群产生的集群信息文件内容如下,记录了集群环境的相关信息:

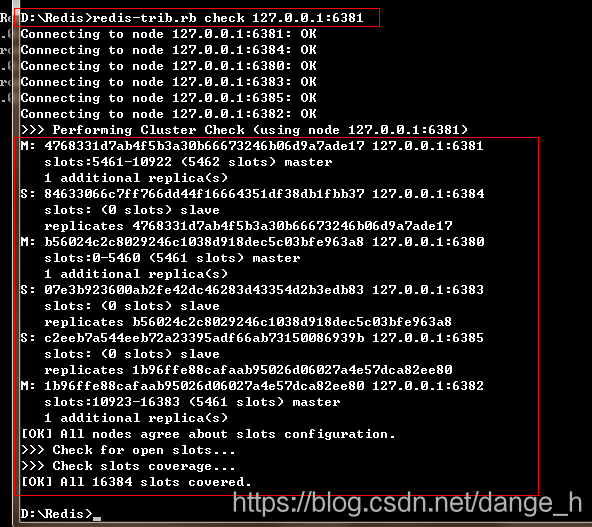

查看集群信息:redis-trib.rb check 127.0.0.1:6380 可以连接任何一台机器。

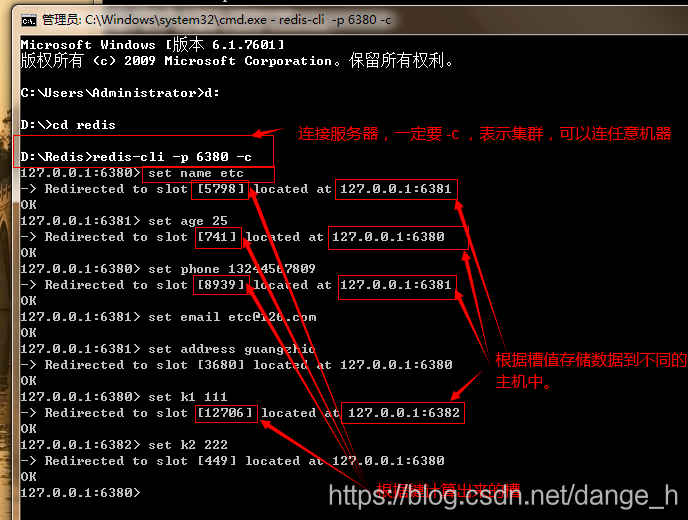

最后是测试集群系统:
到此结束。
