CentOS7下Grafana简单安装测试使用。

Grafana安装

yum 方式安装

设置安装源

vim /etc/yum.repos.d/grafana.repo

[grafana]
name=grafana
baseurl=https://packages.grafana.com/enterprise/rpm
repo_gpgcheck=1
enabled=1
gpgcheck=1
gpgkey=https://packages.grafana.com/gpg.key
sslverify=1
sslcacert=/etc/pki/tls/certs/ca-bundle.crt

安装

yum clean all && yum makecache

yum -y install grafana-enterprise

下载RPM包进行安装。

https://grafana.com/grafana/download

wget https://dl.grafana.com/oss/release/grafana-7.3.6-1.x86_64.rpm
sudo yum install grafana-7.3.6-1.x86_64.rpm

启动服务，web访问

systemctl enable grafana-server
systemctl start grafana-server

http:IP:3000

初次使用登录账号密码都是admin
登录后会提示更改密码

Grafana基本概念

• Data Source：grafana确切的说是一个前端展示工具，将数据以非常美观直接的图形展示出来。那么这些数据必须有一个来源吧，grafana获取数据的地方就称为Data Source。官方文档上说grafana支持以下数据源：Graphite, InfluxDB, OpenTSDB, Prometheus, Elasticsearch, CloudWatch。在Grafana 3.0+之后，grafana不仅仅支持上面说的这些数据源，还支持一些其它的数据源，这些就称为Grafana Plugins，grafana支持的插件非常多（grafana支持的插件传送门）。

• DashBoard：仪表盘，就像汽车仪表盘一样可以展示很多信息，包括车速，水箱温度等。Grafana的DashBoard就是以各种图形的方式来展示从Datasource拿到的数据。

• Row：DashBoard的基本组成单元，一个DashBoard可以包含很多个row。一个row可以展示一种信息或者多种信息的组合，比如系统内存使用率，CPU五分钟及十分钟平均负载等。所以在一个DashBoard上可以集中展示很多内容。

• Panel：面板，实际上就是row展示信息的方式，支持表格（table），列表（alert list），热图（Heatmap）等多种方式，具体可以去官网上查阅。

• Query Editor：用来指定获取哪一部分数据。类似于sql查询语句，比如你要在某个row里面展示test这张表的数据，那么Query Editor里面就可以写成select *from test。这只是一种比方，实际上每个DataSource获取数据的方式都不一样，所以写法也不一样，比如像zabbix，数据是以指定某个监控项的方式来获取的。

• Organization：org是一个很大的概念，每个用户可以拥有多个org，grafana有一个默认的main org。用户登录后可以在不同的org之间切换，前提是该用户拥有多个org。不同的org之间完全不一样，包括datasource，dashboard等都不一样。创建一个org就相当于开了一个全新的视图，所有的datasource，dashboard等都要再重新开始创建。

• User：这个概念应该很简单，不用多说。Grafana里面用户有三种角色admin,editor,viewer。admin权限最高，可以执行任何操作，包括创建用户，新增Datasource，创建DashBoard。editor角色不可以创建用户，不可以新增Datasource，可以创建DashBoard。viewer角色仅可以查看DashBoard。在2.1版本及之后新增了一种角色read only editor（只读编辑模式），这种模式允许用户修改DashBoard，但是不允许保存。每个user可以拥有多个organization。

grafana数据存储位置

[paths]
data = /var/lib/grafana
logs = /var/log/kolla/grafana
plugins = /var/lib/grafana/plugins
provisioning = /etc/grafana/provisioning

Path to where grafana can store temp files, sessions, and the sqlite3 db (if that is used)

grafana数据存储是通过 sql 数据库存储的。如果未设置 mysql的database，会本地创建 sqlite3 db 文件保存。

使用共享的dashboard查看linux系统状态。

https://grafana.com/grafana/dashboards/554
使用influxdb数据库， collectd工具收集数据。

collectd 设置

LoadPlugin logfile

<Plugin logfile>
        LogLevel info
        File "/var/log/collectd.log"
        Timestamp true
        PrintSeverity false
</Plugin>


LoadPlugin cpu
LoadPlugin df
LoadPlugin fhcount
LoadPlugin interface
LoadPlugin load
LoadPlugin memory
LoadPlugin network

<Plugin interface>
        Interface "ens33"
</Plugin>

<Plugin network>
        Server "192.168.199.80" "25826"
</Plugin>

systemctl restart collectd

influxdb设置

> CREATE USER "admin" WITH PASSWORD 'password' WITH ALL PRIVILEGES

[http]
	enabled = true
	bind-address = ":8086"
	auth-enabled = true
	log-enabled = true
	write-tracing = false
	pprof-enabled = false
	https-enabled = false
	https-certificate = "/etc/ssl/influxdb.pem"

[[collectd]]
    enabled = true
    bind-address = ":25826"

systemctl restart influxdb

curl -G "http://localhost:8086/query?u=admin&p=password&q=SHOW+DATABASES"

[root@server ~]# curl -G "http://localhost:8086/query?u=admin&p=password&q=SHOW+DATABASES"
{"results":[{"statement_id":0,"series":[{"name":"databases","columns":["name"],"values":[["_internal"],["collectd"]]}]}]}

grafana设置

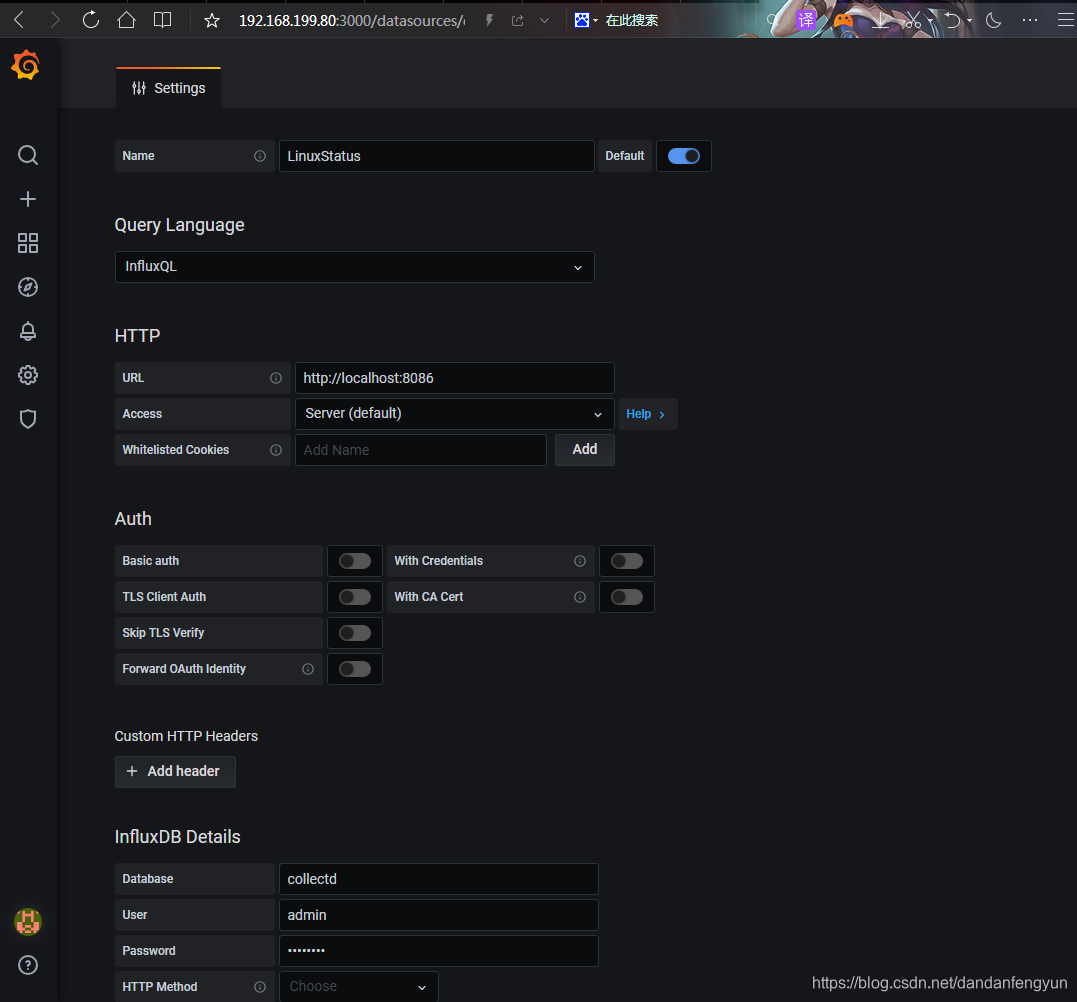

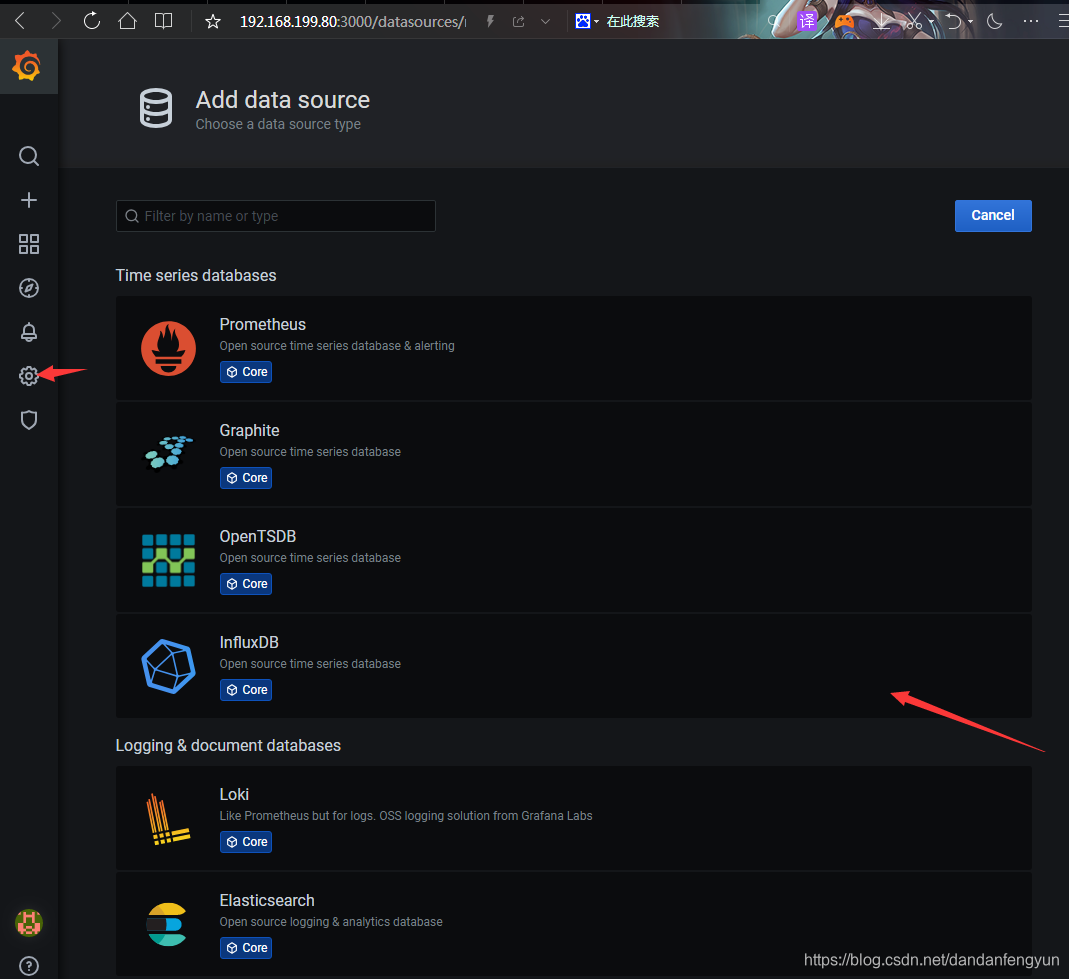

1.设置数据库

选择influxdb数据库，设置name为LinuxStatus（这个随意）以及influxdb的连接设置（重点是设置这个）

http URL 设置 http://localhost:8086
因为将influxdb和grafana安装在同一个主机，如果不在同一个主机，将localhost替换为influxdb所在主机IP即可

InfluxDB Details

Database collectd	（和influxdb设置的collectd段有关，默认库名collectd）
user				influxdb账户 上面influxdb设置的是admin
password			influxdb密码 上面influxdb设置的是password

其它的选择默认或者不填即可

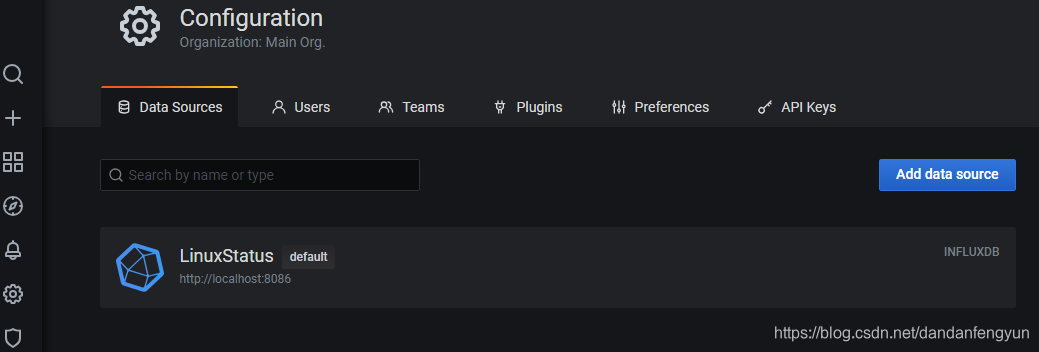

点击save & test。设置成功失败都会有提示。

导入共享dashboard。

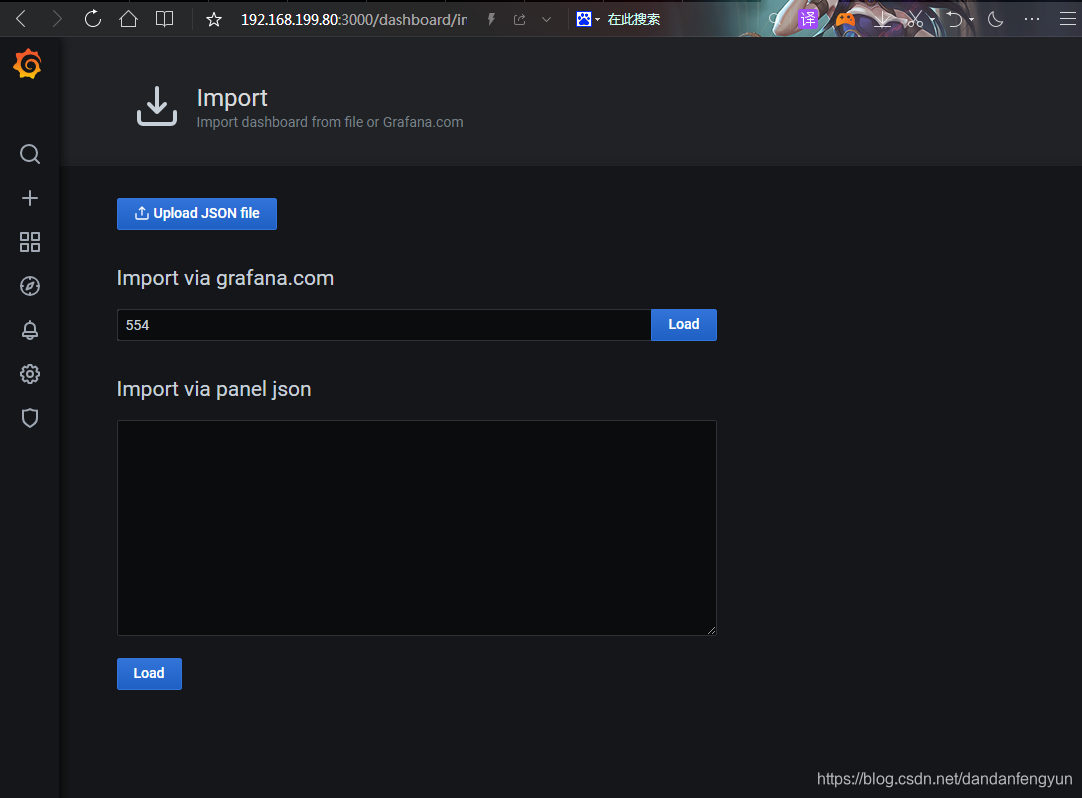

选择导入ID为554的模板。

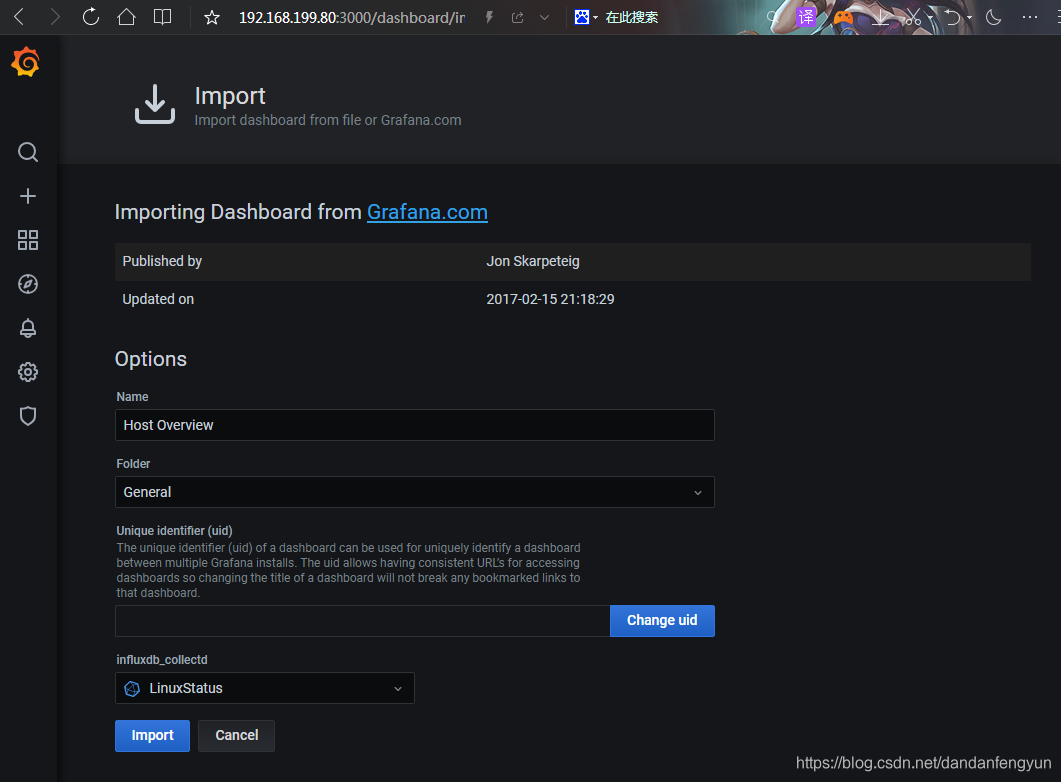

选择数据库

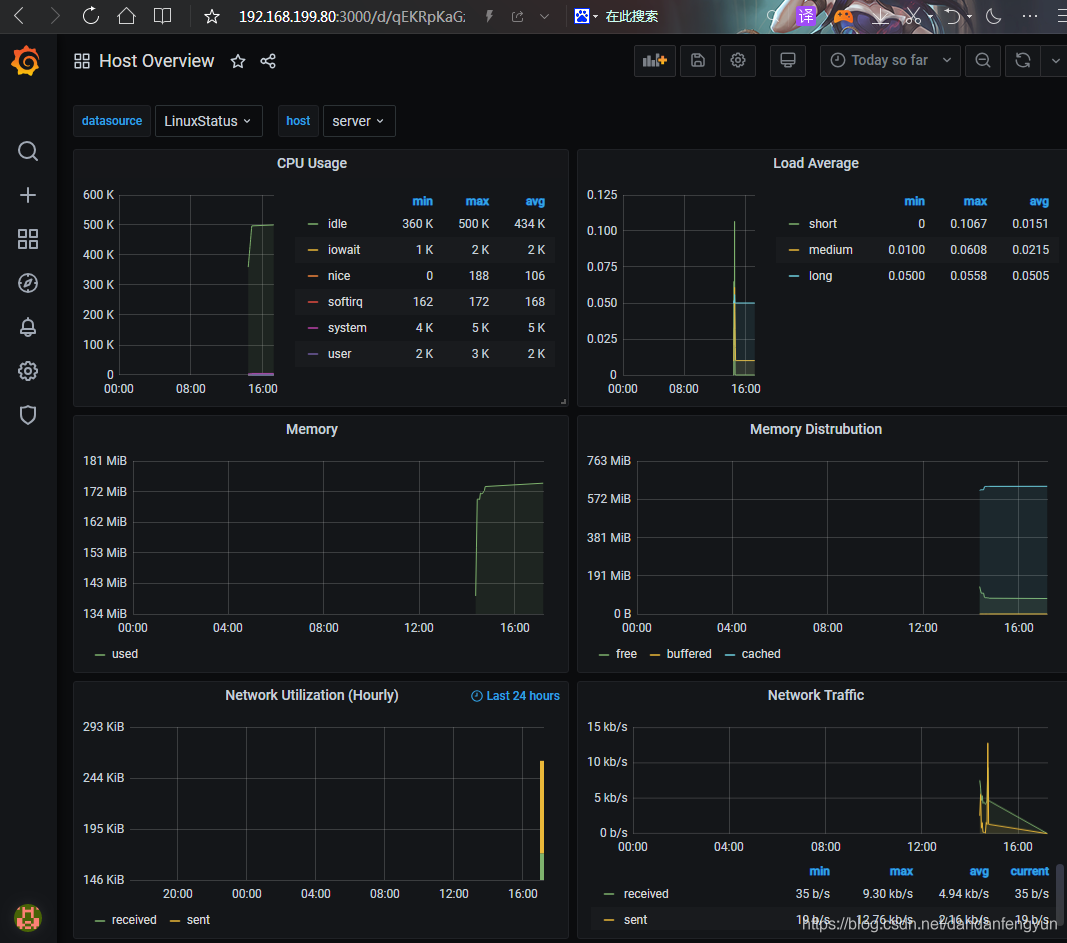

点击 Import后即可看到结果

测试自己创建Panel面板展示网络流量数据。

influxdb查看收集到的数据

> select * from interface_tx limit 10
name: interface_tx
time                host    instance type       value
----                ----    -------- ----       -----
1609747571243079714 client1 ens33    if_packets 12863
1609747571243080971 client1 ens33    if_octets  1157757
1609747571243081736 client1 ens33    if_errors  0
1609747571243082367 client1 ens33    if_dropped 0
1609747581243778029 client1 ens33    if_packets 12866
1609747581243780357 client1 ens33    if_octets  1160562
1609747581243781674 client1 ens33    if_errors  0
1609747581243782779 client1 ens33    if_dropped 0
1609747591243370915 client1 ens33    if_packets 12868
1609747591243372004 client1 ens33    if_octets  1161982
> select * from interface_rx limit 10
name: interface_rx
time                host    instance type       value
----                ----    -------- ----       -----
1609747571243079714 client1 ens33    if_packets 18518
1609747571243080971 client1 ens33    if_octets  22636122
1609747571243081736 client1 ens33    if_errors  0
1609747571243082367 client1 ens33    if_dropped 0
1609747581243778029 client1 ens33    if_packets 18526
1609747581243780357 client1 ens33    if_octets  22637368
1609747581243781674 client1 ens33    if_errors  0
1609747581243782779 client1 ens33    if_dropped 0
1609747591243370915 client1 ens33    if_packets 18540
1609747591243372004 client1 ens33    if_octets  22641670

创建个人的dashboard
点击左侧 + 选择dashboard

初始什么都没有。可以可以模仿导入的模板的进行测试练习设置。

1.设置变量。

变量是展示图表中可供选择的不同值。例如不同主机，查询同一状态，便可将查询语句中主机设置为变量。变量可在展示过程中进行选择。

show tag values with key=host;

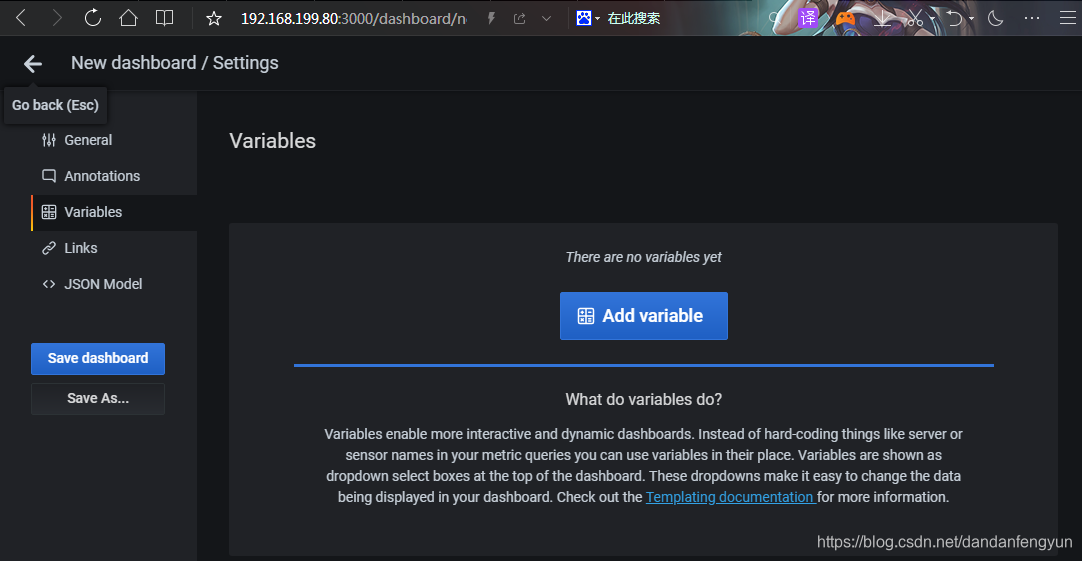

点击上方的设置图标 dashboard setting。

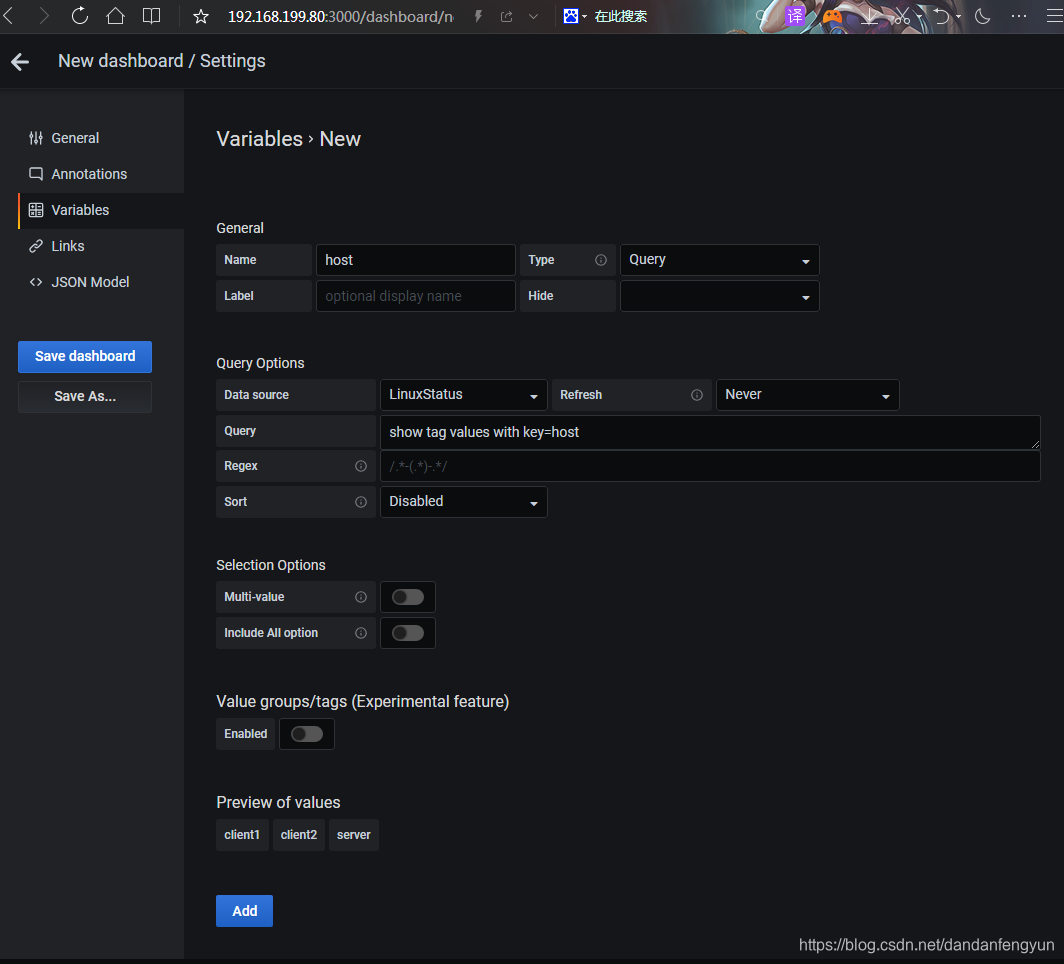

设置变量

Name 	host
Data 	source LinuxStatus,
Query 	show tag values with key=host

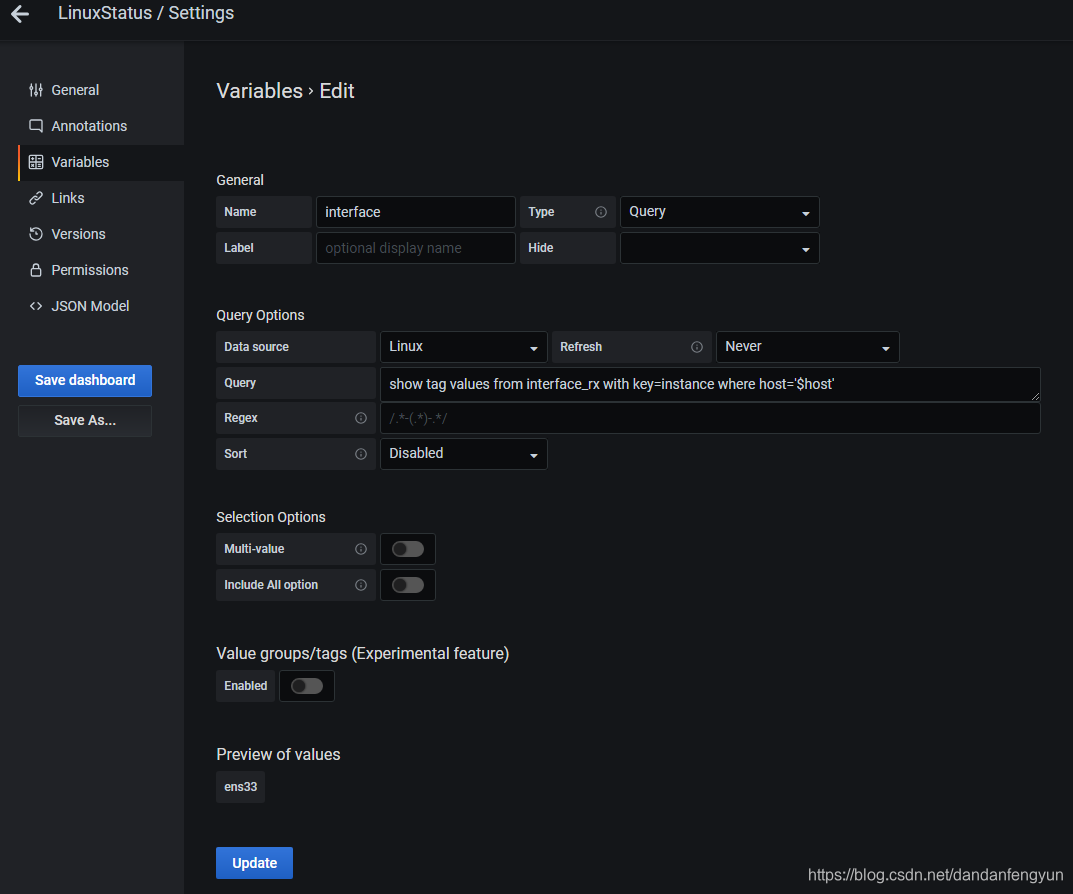

设置的变量用来定义另一个变量，查询可以是’$变量名’
如
host是刚才定义的变量名。

show tag values from interface_rx,interface_tx with key=instance where host='$host'

2.创建panel，设置查询语句。

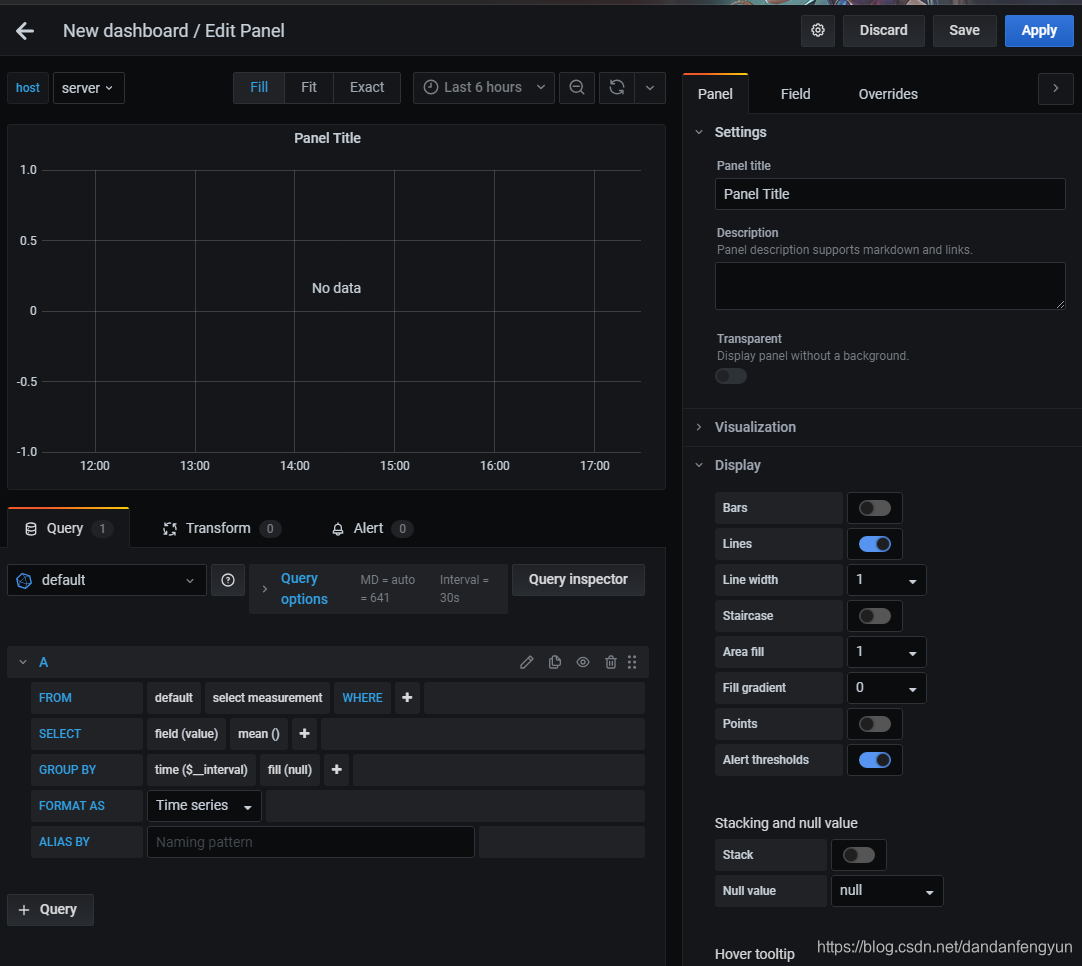

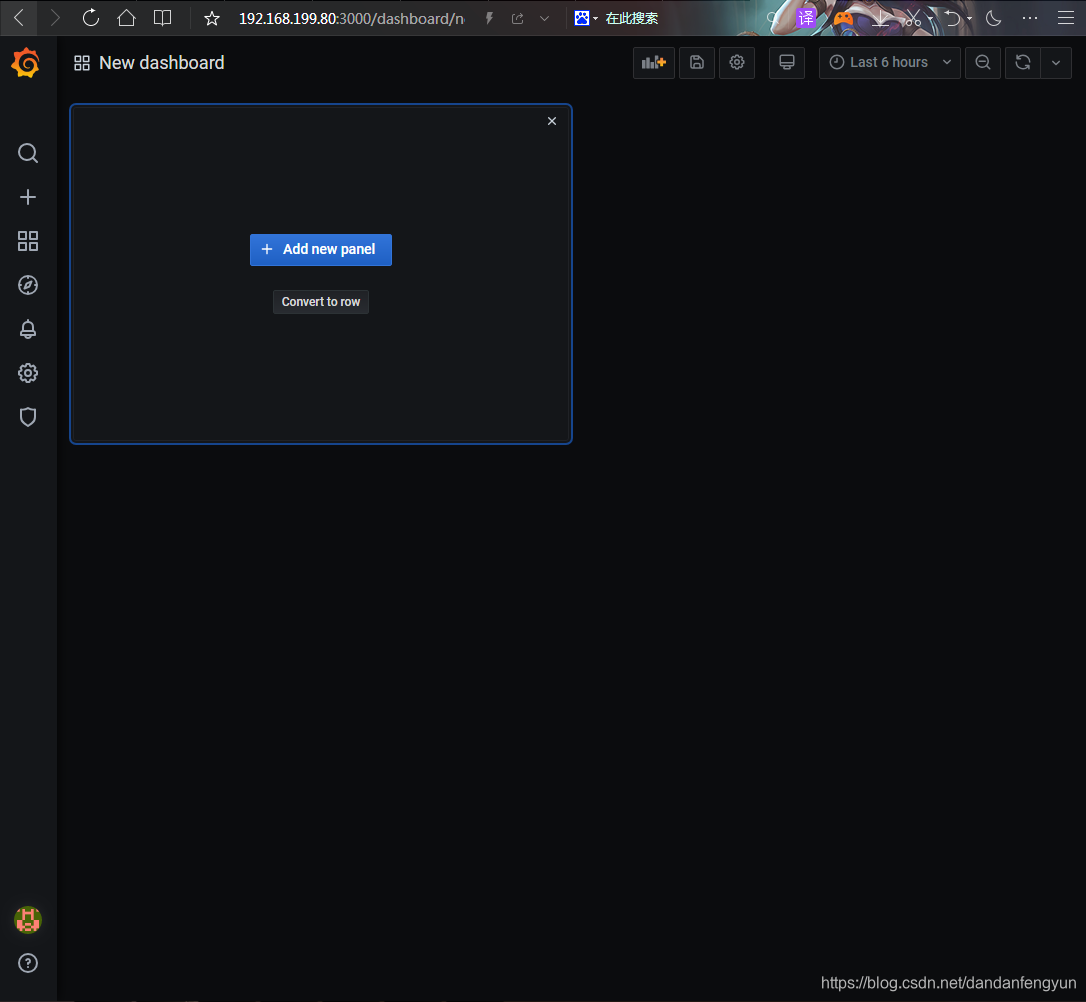

点击 Add new panel。创建panel，进行设置。

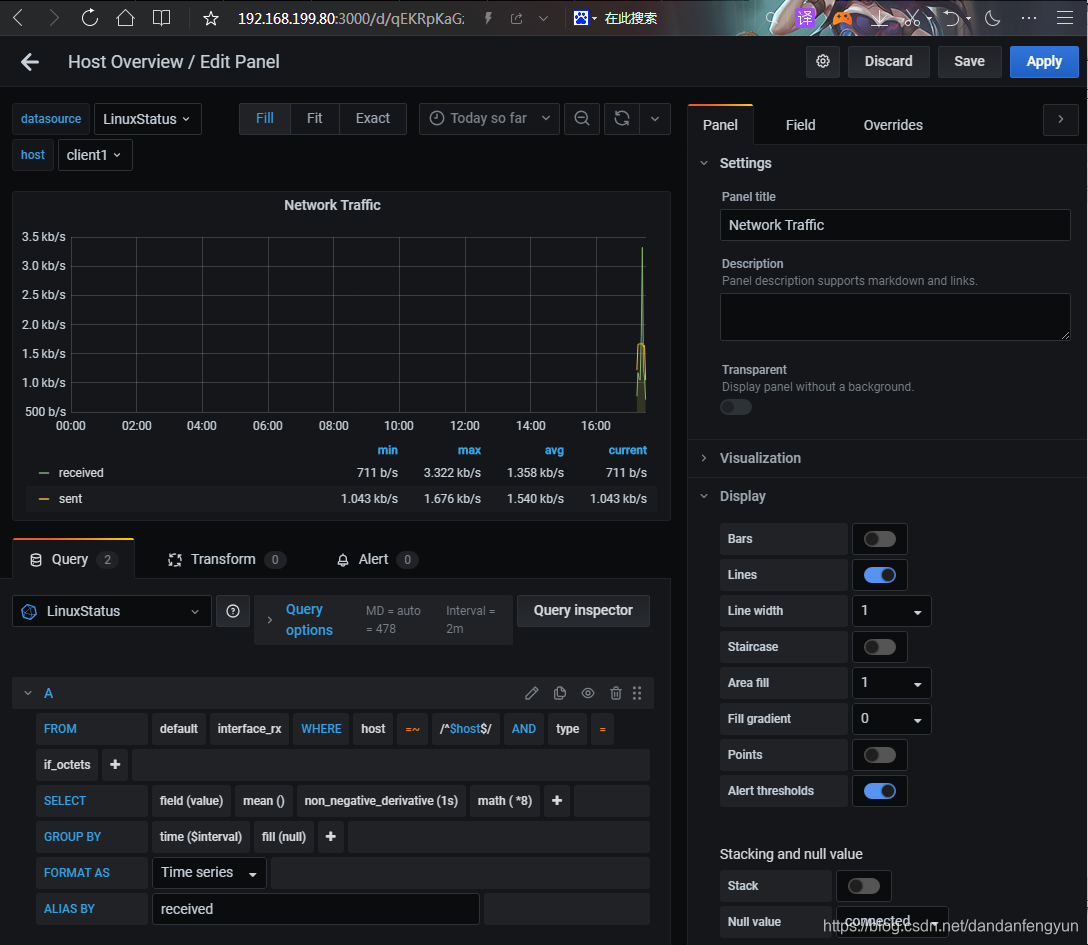

模板dashboard设置如下

SELECT non_negative_derivative(mean("value"), 1s)  *8 FROM "interface_rx" WHERE ("host" =~ /^$host$/ AND "type" = 'if_octets') AND $timeFilter GROUP BY time($interval) fill(null)

下方是查询influxdb数据相关，具体使用需要对influxdb数据库有一定了解。。。右方是坐标轴显示相关。
