杰控组态变量单向数据传递的经验

杰控组态自定义串口通讯的经验

一、现场要求

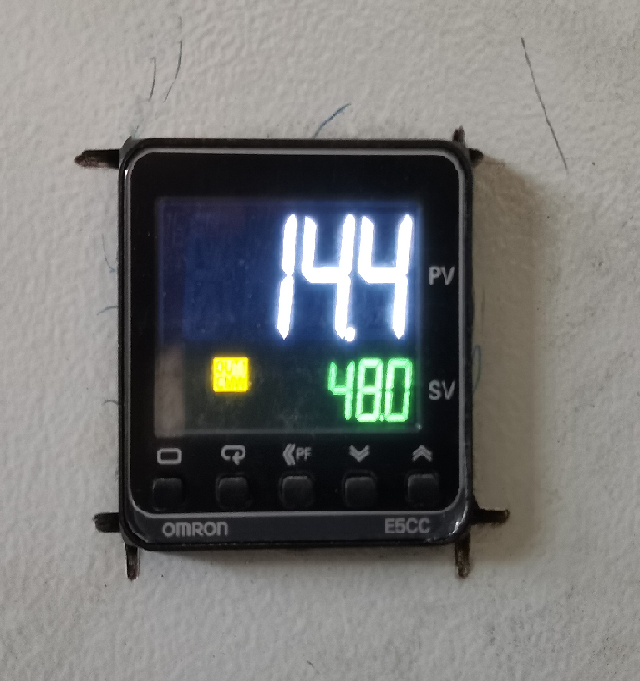

  杰控组态采集水箱当前温度赋给只读变量“AI.水箱当前温度”后，需要传递给西门子PLC的变量“AR.SET当前水箱温度”，然后在西门子触摸屏上显示该变量，即水箱当前温度值。

二、杰控组态变量

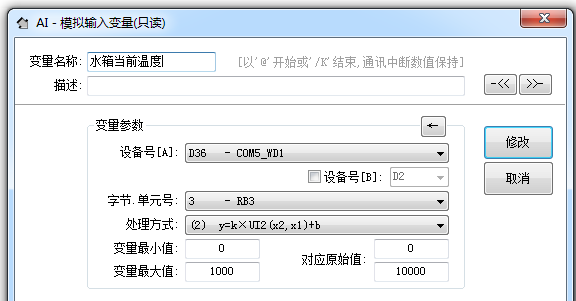

• 水箱当前温度从串口取值，为只读变量。


• 写给西门子的变量（SET当前水箱温度）为读写变量。


三、使用CA-计算功能传递数据

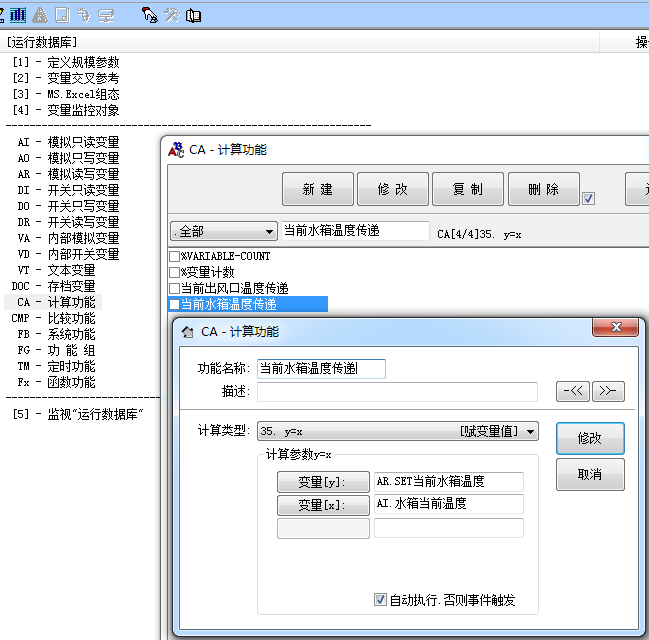

  基本应用— >运行数据库，选择“CA-计算功能”。
  选择35号赋变量值功能。
  勾选自动执行，将变量AI.水箱当前温度 的值赋给 AR.SET当前水箱温度。
