snap.svg.js_如何使用Snap.svg操纵和动画SVG

snap.svg.js

在本教程中,我们将介绍Snap.svg,这是一个JavaScript库,可帮助动画化和操纵SVG内容。 为了演示一些可用功能,我们将对SVG眼睛进行动画处理。

什么是Snap.svg?

Snap.svg是一个JavaScript库,可轻松为现代浏览器创建和处理SVG图形。 它是德米特里·巴拉诺夫斯基 ( Dmitry Baranovskiy )的拉斐尔(Raphaël )的继任者; 用于SVG的最受欢迎的Javascript库。

拉斐尔

Raphäel.js是一个很棒的库。 它于2008年发布,最大的赢家是从IE 5.5开始对浏览器的支持。 但是,支持如此多的浏览器是有限的,这意味着它无法实现最新的开发,而是依赖于SVG功能的公共子集。

不久之后, Raphäel.js社区分为两个部分,一个小组依靠它来实现跨浏览器的兼容性,另一个小组利用它来创建SVG。 后一组要求进行更改以支持Raphäel.js无法处理的更多SVG功能。

因此, Snap.svg是完全由Adobe Web平台团队的Dmitry Baranovskiy完全从头编写的,以便更轻松地使用SVG并使用SVG可以提供的最新功能。 诸如遮罩,图案,渐变,组,动画等功能。

您可以使用Snap.svg做什么?

看看他们的API文档 ,您将看到mask , group , gradient , filter , animate和pattern等功能 ,所有这些功能都可以应用于SVG。

Snap.svg将帮助您生成图形,但它也可以与现有SVG一起使用。 这意味着您的SVG内容不一定必须使用Snap.svg创建,您还可以自由操作使用Adobe Illustrator,Inkscape或Sketch之类的工具创建的图形。

Snap.svg入门

下载

首先,您需要下载Snap.svg 。 完成此操作后,您将在存档中找到以下内容:

  • 演示 -这里有一些示例,您也可以在其网站的“ 演示”部分中找到
  • DIST -这是微细化以及压缩(发展)snap.svg脚本
  • 文档 -在这里你会发现API文档 ,其也可在snapsvg.io
  • src-这些是组成Snap.svg的组件,工具和插件,例如动画,纸张,运行Grunt任务等。
  • 测试 -此目录包含Snap.svg的单元测试

建立一个项目

下载了Snap.svg资源后,开始一个新的Web项目,其中需要包括:

  • index.html-主HTML文件
  • js / snap.svg.js -snap.svg插件
  • js / main.js-我们的主要工作空间

创建一个HTML模板,并在页面上的某处引用“ scripts / snap.svg.js”和“ scripts / main.js”脚本。

之后,在<body>内放置一个<svg>容器并为其指定一个ID。 您应该有一些像这样的东西:

<!DOCTYPE html>
<html lang="en">
<head>
    <meta charset="UTF-8">
    <title>Introducing Snap.svg</title>
    <script src="js/snap.svg.js"></script>
    <script src="js/main.js"></script>
</head>
<body>
    <svg id="svg"></svg>
</body>
</html>

使用SVG

现在让我们直接进入编码。 要继续学习,您需要一些基本JavaScript知识和理解,但这并没有太大关系,因为我们在本教程中不会做得太深。

首先,我们将初始化Snap,指向刚刚创建的svg ,并将其分配给变量。 在我们的例子中,变量称为s

var s = Snap("#svg");

从现在开始,在s变量中,我们将可以访问所有Snap.svg方法。 例如,假设我们要创建一个圆形或矩形。

  • Circle可以使用三个参数x , y和radius ( 请检查Circle API )
  • 矩形可以采用六个参数: x , y , width , height , 水平半径和垂直半径 ( 请参见Rect API )
  • 椭圆可以采用四个参数: x,y,水平半径和垂直半径 ( 请检查ellipse API )
// Circle with 80px radius
var circle = s.circle(90,120,80);
// Square with 160px side width
var square = s.rect(210,40,160,160);
// Ellipse with 80px vertical radius and 50px horizontal radius
var ellipse = s.ellipse(460,120,50,80);

上面的代码将产生以下结果:

从所附的屏幕截图中可以看到,默认情况下,形状的填充颜色为#000 (黑色),没有任何其他样式。 让我们与它们进行交互,并添加其他一些样式属性,例如填充颜色,填充不透明度,笔触颜色,笔触宽度,笔触不透明度。 您可以检查SVG属性以了解更多详细信息。

circle.attr({
  fill: 'coral',
  stroke: 'coral',
  strokeOpacity: .3,
  strokeWidth: 10
});

square.attr({
  fill: 'lightblue',
  stroke: 'lightblue',
  strokeOpacity: .3,
  strokeWidth: 10
});

ellipse.attr({
  fill: 'mediumturquoise',
  stroke: 'mediumturquoise',
  strokeOpacity: .2,
  strokeWidth: 10
});

这些属性使我们的svg形状更漂亮!

进一步的SVG操作

让我们以我们的例子为例,超越基础。

分组形状

Snap.svg使用了一种强大的武器,称为group ,顾名思义,它可以将向量分组在一起,使它们成为一种形状。 通过将形状添加为列表,可以根据需要对形状进行分组。

让我们创建两个圆圈,将它们分组并降低每个圆圈的填充量,以更清楚地可视化正在发生的事情。

var circle_1 = s.circle(200, 200, 140);
var circle_2 = s.circle(150, 200, 140);

var circles = s.group(circle_1, circle_2);

circles.attr({
  fill: 'coral',
  fillOpacity: .6
});

用其他形状遮罩形状

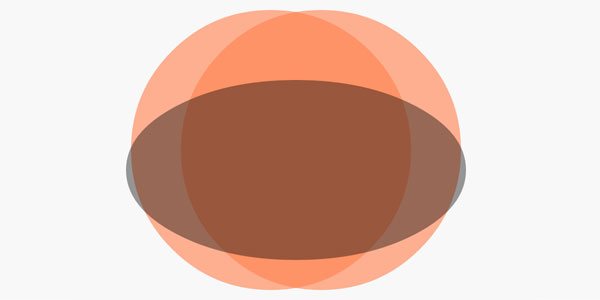

现在,我们要使用已经制作的分组元素来创建一个假想的眼睛。 我们可以使用mask这样做。 首先,我们需要创建一个额外的椭圆并将其放置在组的中间。

var circle_1 = s.circle(300, 200, 140);
var circle_2 = s.circle(250, 200, 140);

var circles = s.group(circle_1, circle_2);

var ellipse = s.ellipse(275, 220, 170, 90);

circles.attr({
  fill: 'coral',
  fillOpacity: .6,
});

ellipse.attr({
  opacity: .4
});



现在我们需要用椭圆掩盖圆,为椭圆添加不同的填充颜色:

circles.attr({
  fill: 'coral',
  fillOpacity: .6,
  mask: ellipse
});

ellipse.attr({
  fill: '#fff',
  opacity: .8
});

动画形状

继续我们的示例,我们可以通过添加动画方法使此眨眼。 为了给刚创建的椭圆设置动画,我们将垂直半径从1修改为90 (这是当前值),然后再次返回。

创建动画并将其包装在名为blink的函数中。

function blink(){
  ellipse.animate({ry:1}, 220, function(){
    ellipse.animate({ry: 90}, 300);
  });
};

这说明我们将以不同的时间从ry: 90到ry: 1和从ry: 90到ry: 1进行动画处理。

现在创建一个setInterval来调用blink   方法每三秒钟一次,以创建闪烁效果。

setInterval(blink, 3000);

最终代码应如下所示:

var circle_1 = s.circle(300, 200, 140);
var circle_2 = s.circle(250, 200, 140);

// Group circles together

var circles = s.group(circle_1, circle_2);

var ellipse = s.ellipse(275, 220, 170, 90);

// Add fill color and opacity to circle and apply
// the mask
circles.attr({
  fill: 'coral',
  fillOpacity: .6,
  mask: ellipse
});

ellipse.attr({
  fill: '#fff',
  opacity: .8
});

// Create a blink effect by modifying the rx value
// for ellipse from 90px to 1px and backwards

function blink(){
  ellipse.animate({ry:1}, 220, function(){
    ellipse.animate({ry: 90}, 300);
  });
};

// Recall blink method once every 3 seconds

setInterval(blink, 3000);

浏览器支持

如前所述,现代浏览器支持以下功能: IE9 + ,Safari,Chrome,Firefox和Opera。

开源和免费

Snap.svg在Apache 2许可下可用,这意味着它是完全开源的,并且完全免费。

结论

Snap.svg降低了一些令人惊叹的SVG操作的障碍。 希望您喜欢它,并激发您对SVG的进一步研究!

翻译自: https://webdesign.tutsplus.com/articles/how-to-manipulate-and-animate-svg-with-snapsvg--cms-21323
