一、下载安装GD32F1芯片包

1.直接到官网下载

GD官网

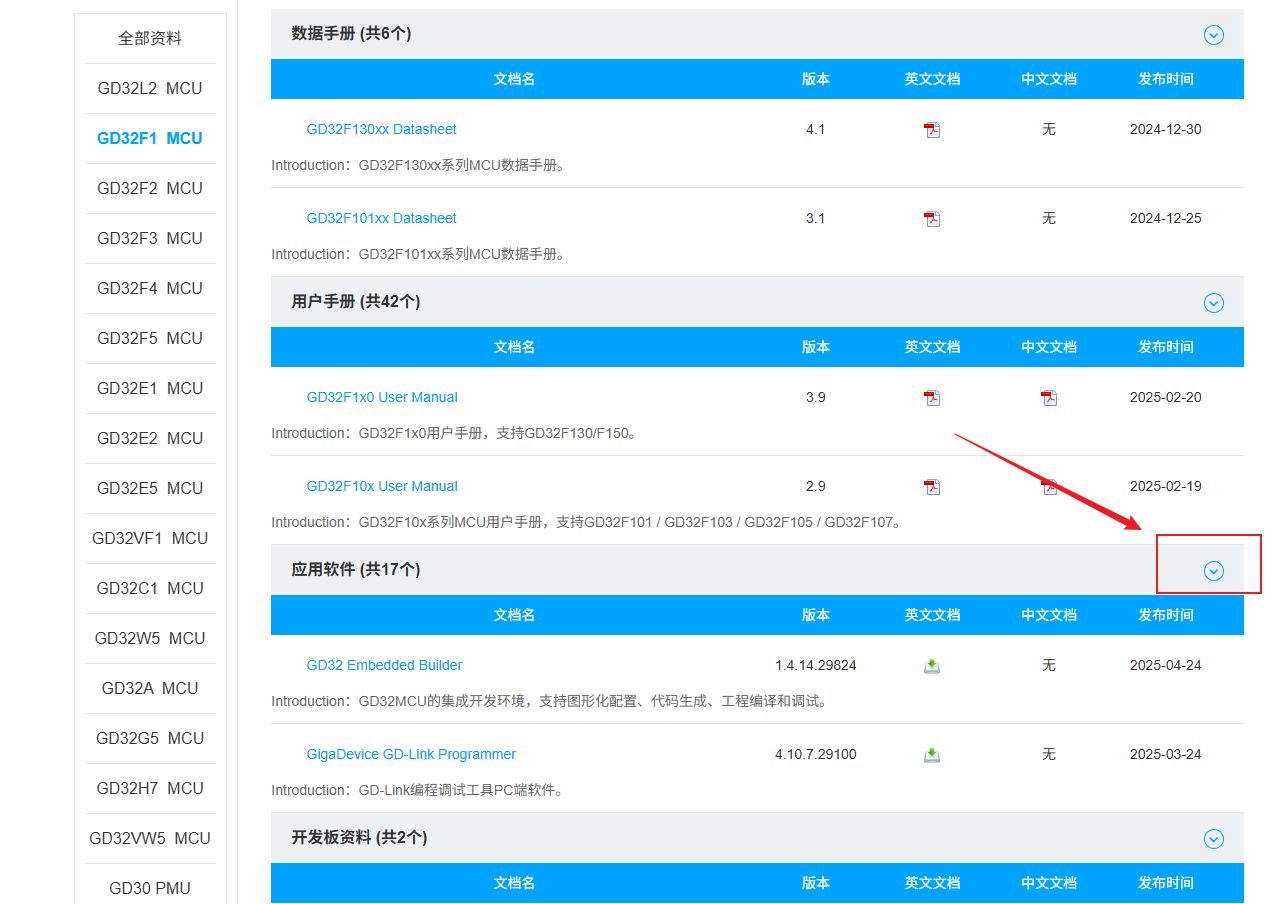

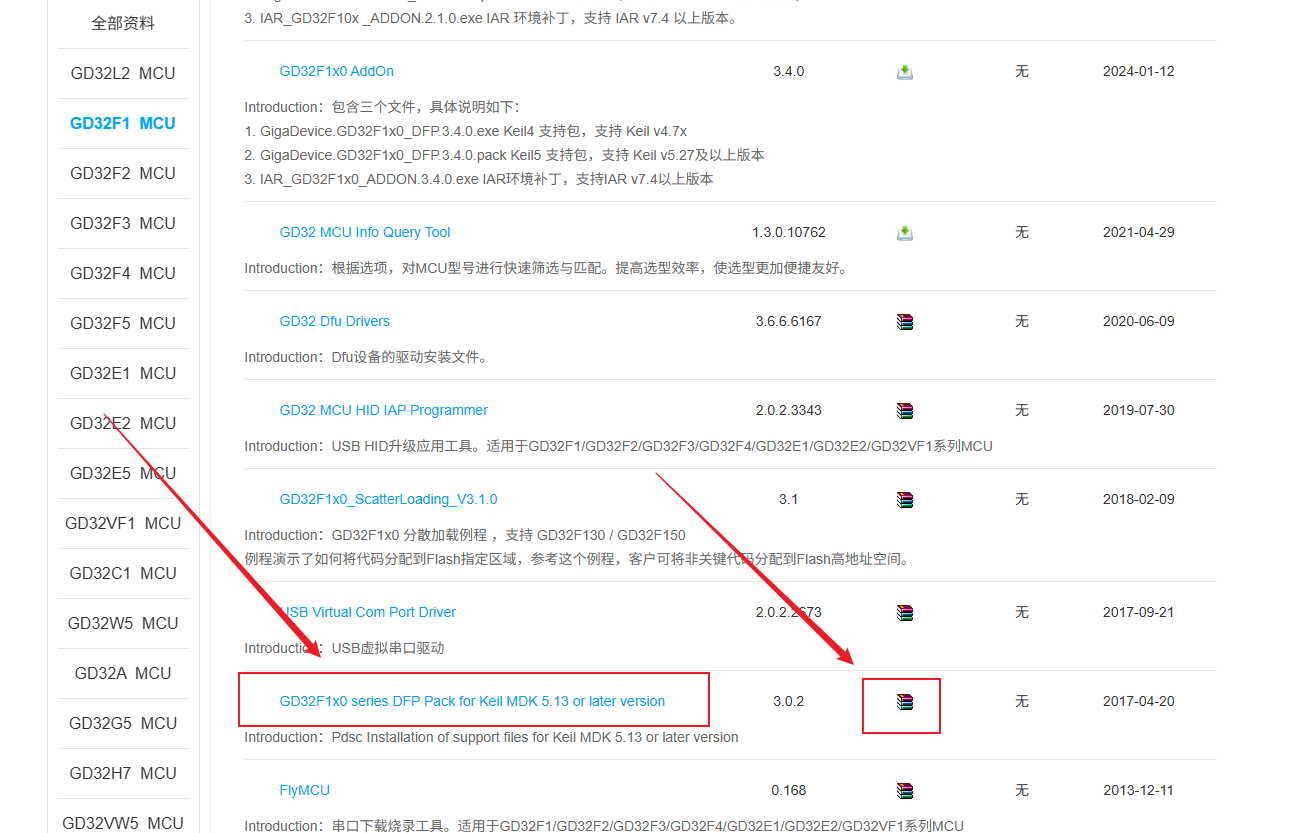

下拉找到应用软件，点击箭头

找到GD32F1x0 series DFP Pack for Keil MDK 5.13 or later version（可能版本号会更新），点击右侧图标进行下载

2.这是我下载好的芯片包

链接: https://pan.baidu.com/s/1UHnMBLnyziIJkJGlY54ABg?pwd=1111

提取码: 1111

下载好之后双击安装

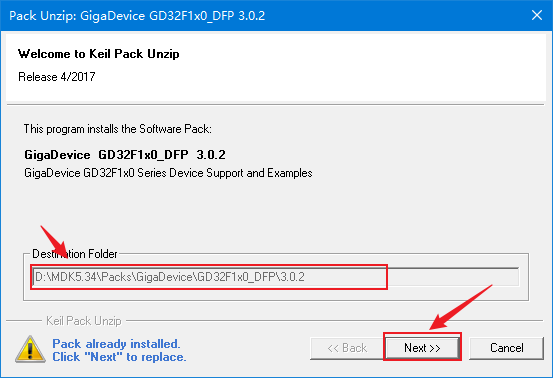

他会自动选择keil路径下的芯片包路径进行安装，不需要手动选择安装路径，直接点击Next继续即可

点击Finish安装完成

其他型号的GD芯片也是类似的安装方法

二、下载例程备用

官网下载：GD官网

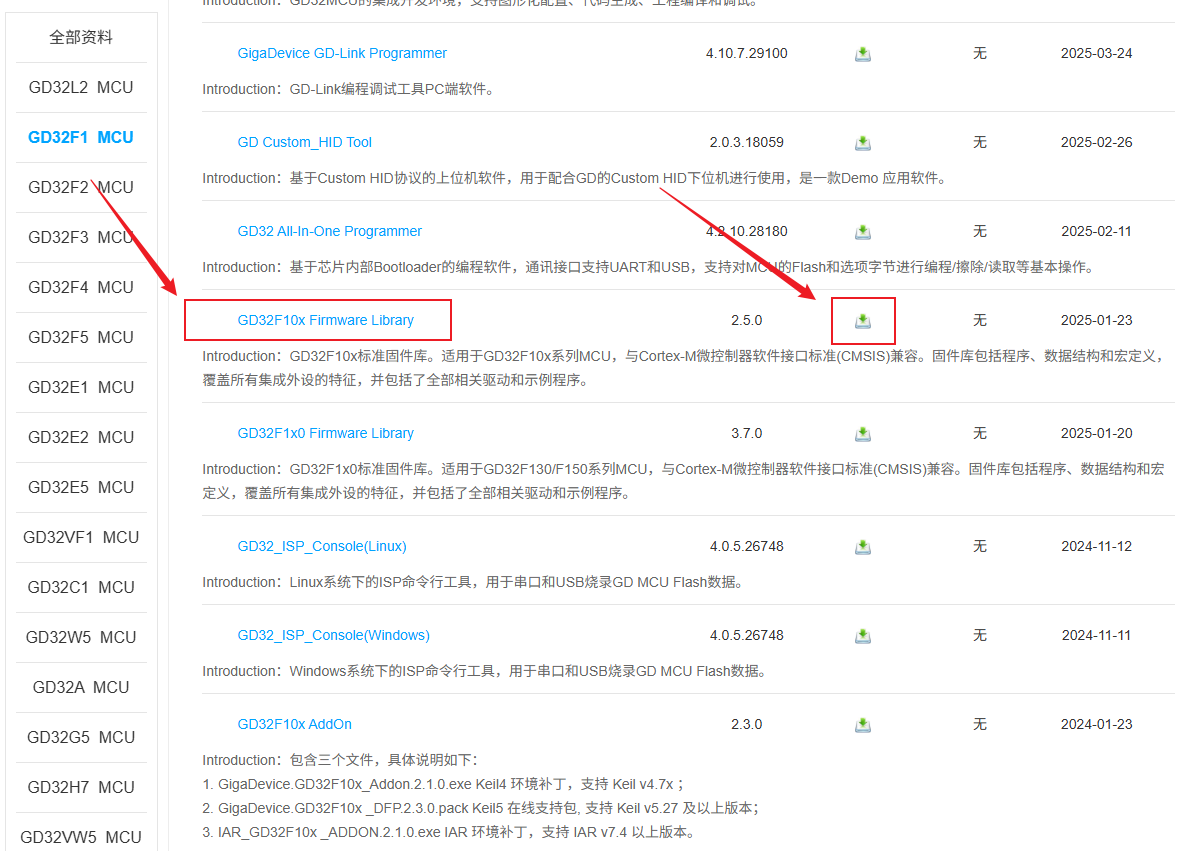

下拉找到开发板资料中的 GD32F10x Firmware Library，点击右侧的下载标识

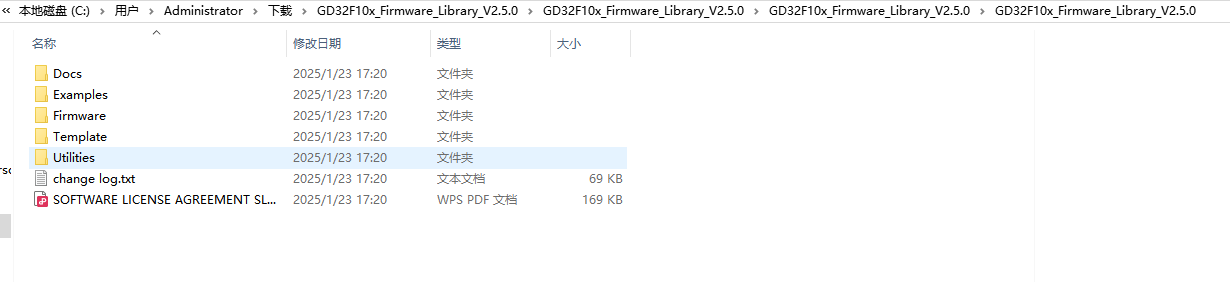

解压，这个是解压完之后的路径

三、创建项目文件

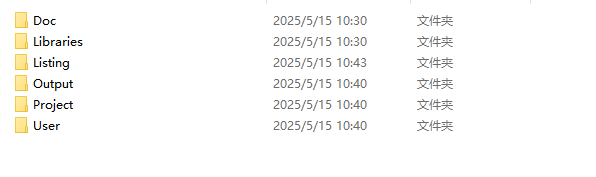

先创建一个项目文件夹，我这里是 GD32-new-project

再创建6个文件夹，用于区分不同类型的文件，这几个文件夹可根据个人习惯设置，我一般习惯这么分

这些文件夹分别用来存放下面的内容

名称	作用
Doc	存放工程相关的文档
Libraries	存放库文件
Lisiting	存放编译时候产生的C/汇编/链接的列表清单
Output	存放编译产生的调试信息，Hex文件，等输出文件
Project	用来存放工程文件
User	存放用户文件，用户驱动

四、移植标准库

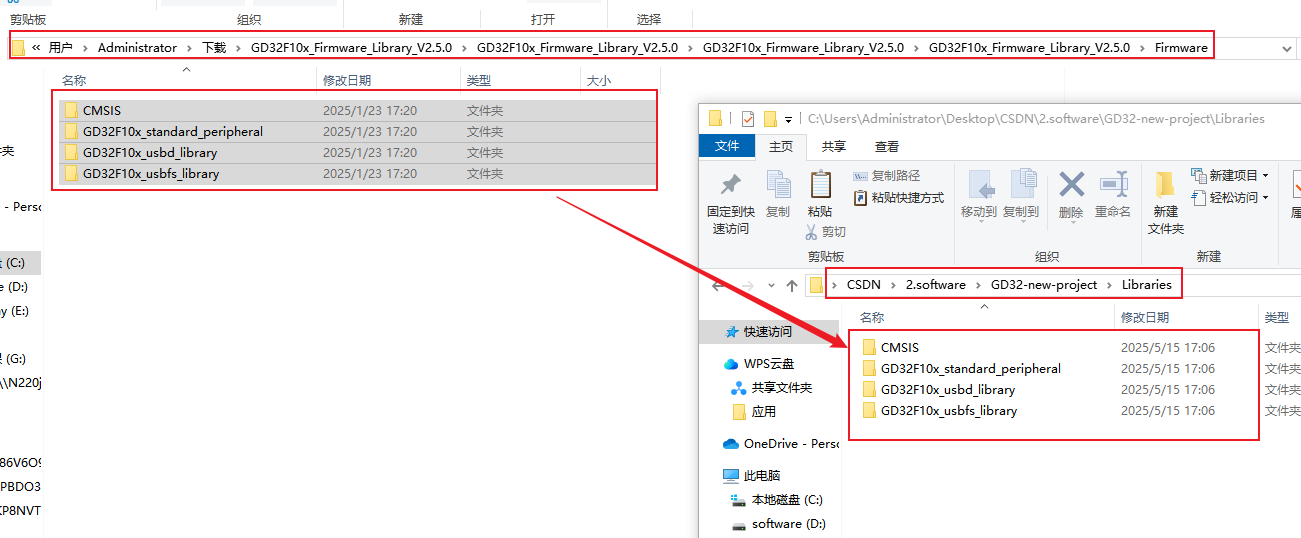

把GD官网解压后文件中的Firmware 中的四个文件夹全部复制到新建项目文件夹Libraries中的

五、移植中断文件和系统时钟配置文件

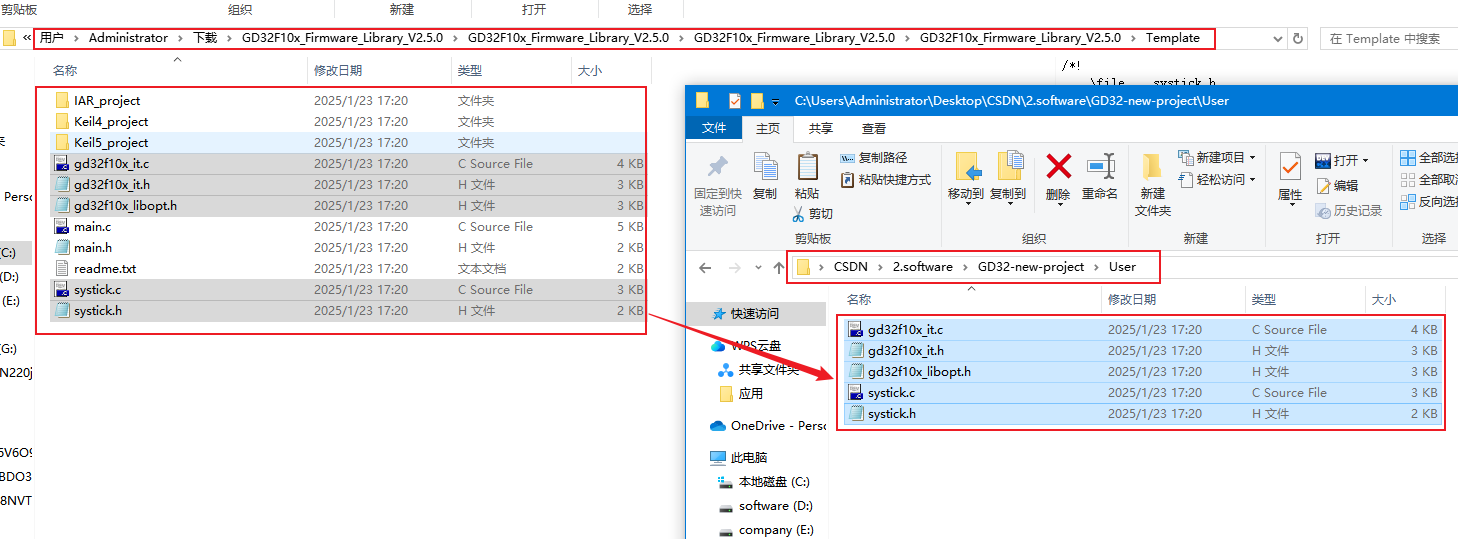

移植解压文件夹Template中的5个文件到新建项目User文件夹中

六、新建项目

1.新建工程

双击打开keil

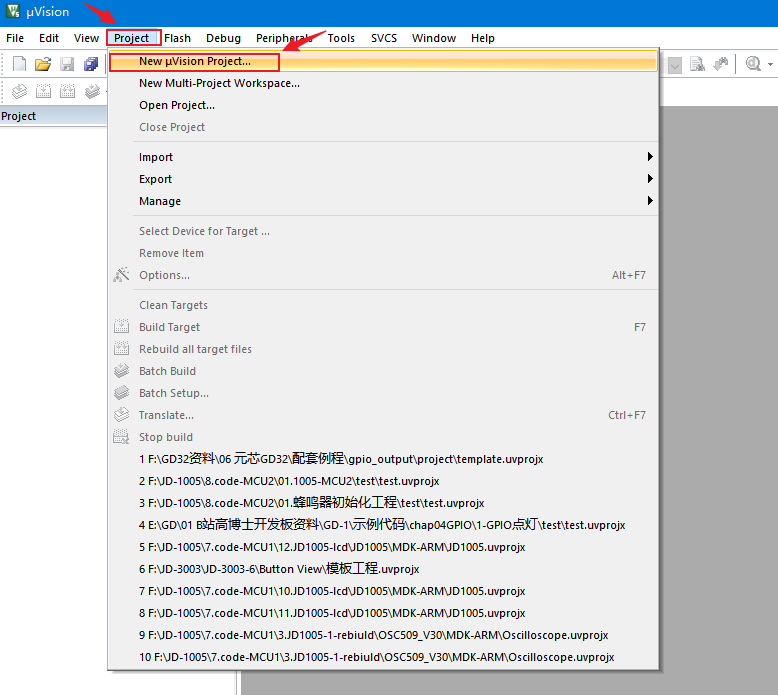

点击project

点击new uvision project

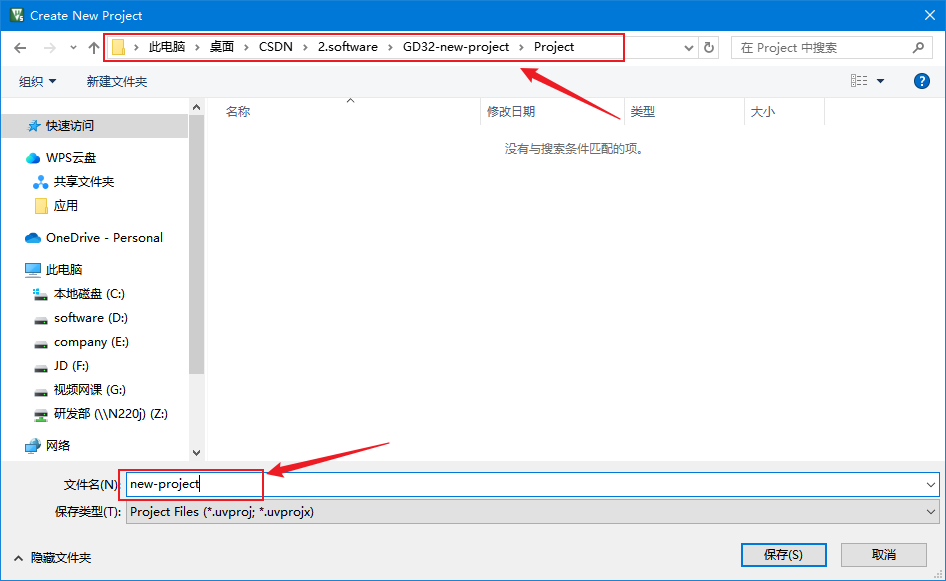

选择项目保存路径，命名项目名字，选好之后点击保存

2.选择芯片型号

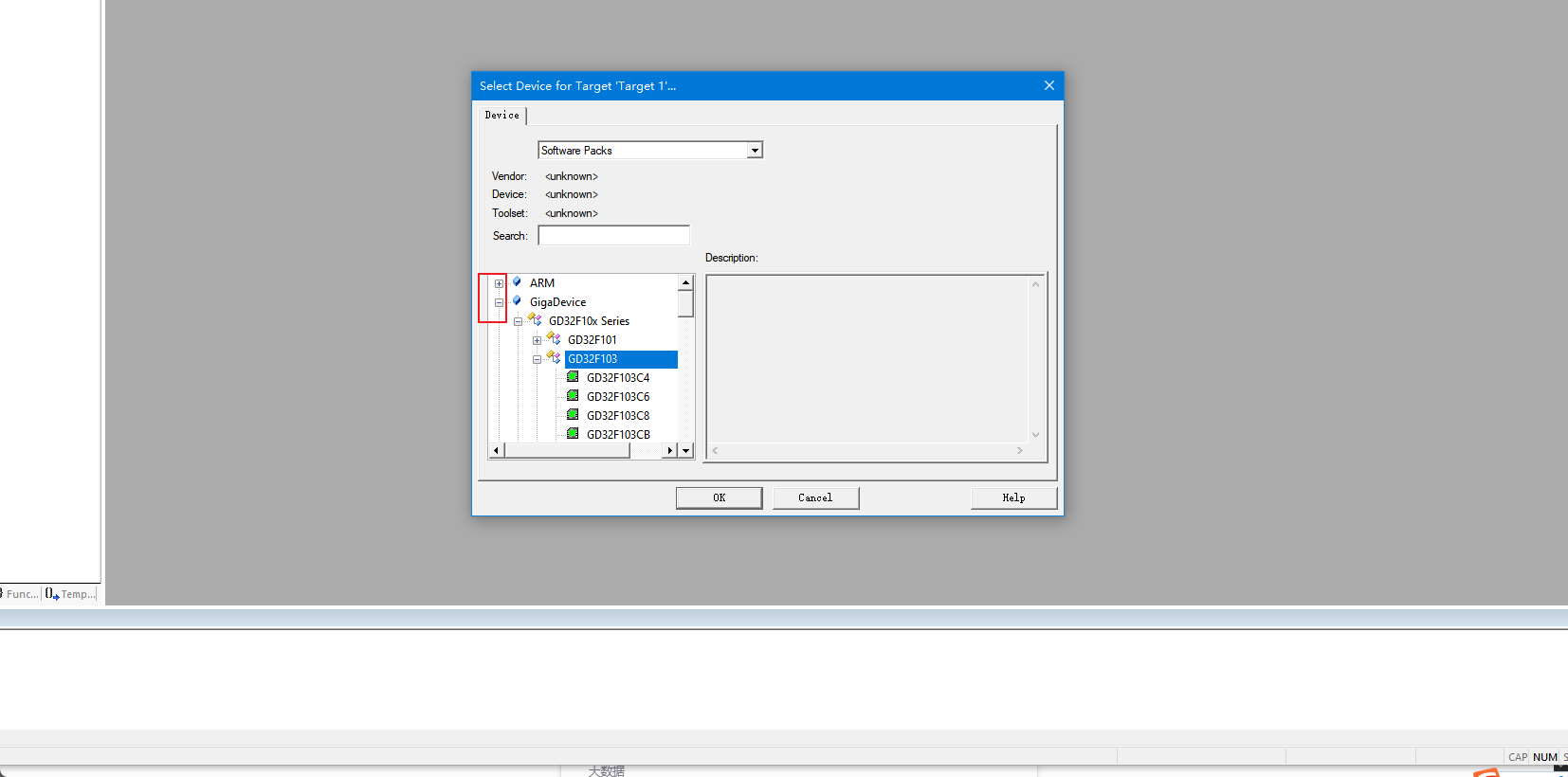

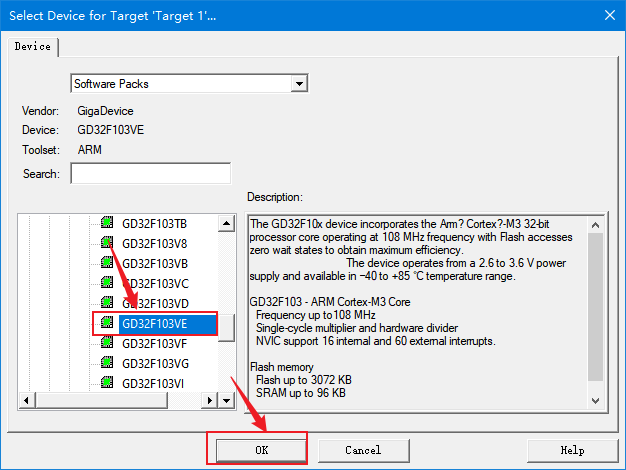

点击保存之后，会自动弹出芯片选择窗口，选择你使用的芯片型号，左边有小加号或者小减号，打开相同系列芯片列表，如果你没有GigaDevive这个选项，则说明你的芯片包没有安装成功，回到之前的地方重新安装

我使用的是GD32F103VET6,选好之后点击OK

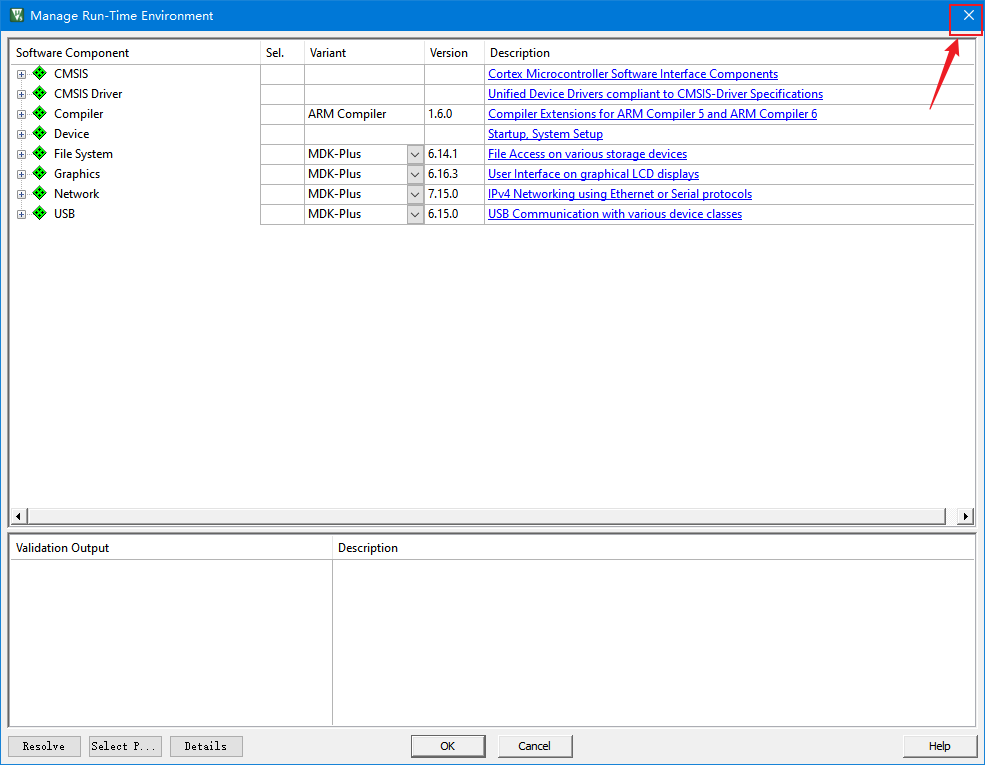

会有个弹窗，直接关掉

3.设置文件分组

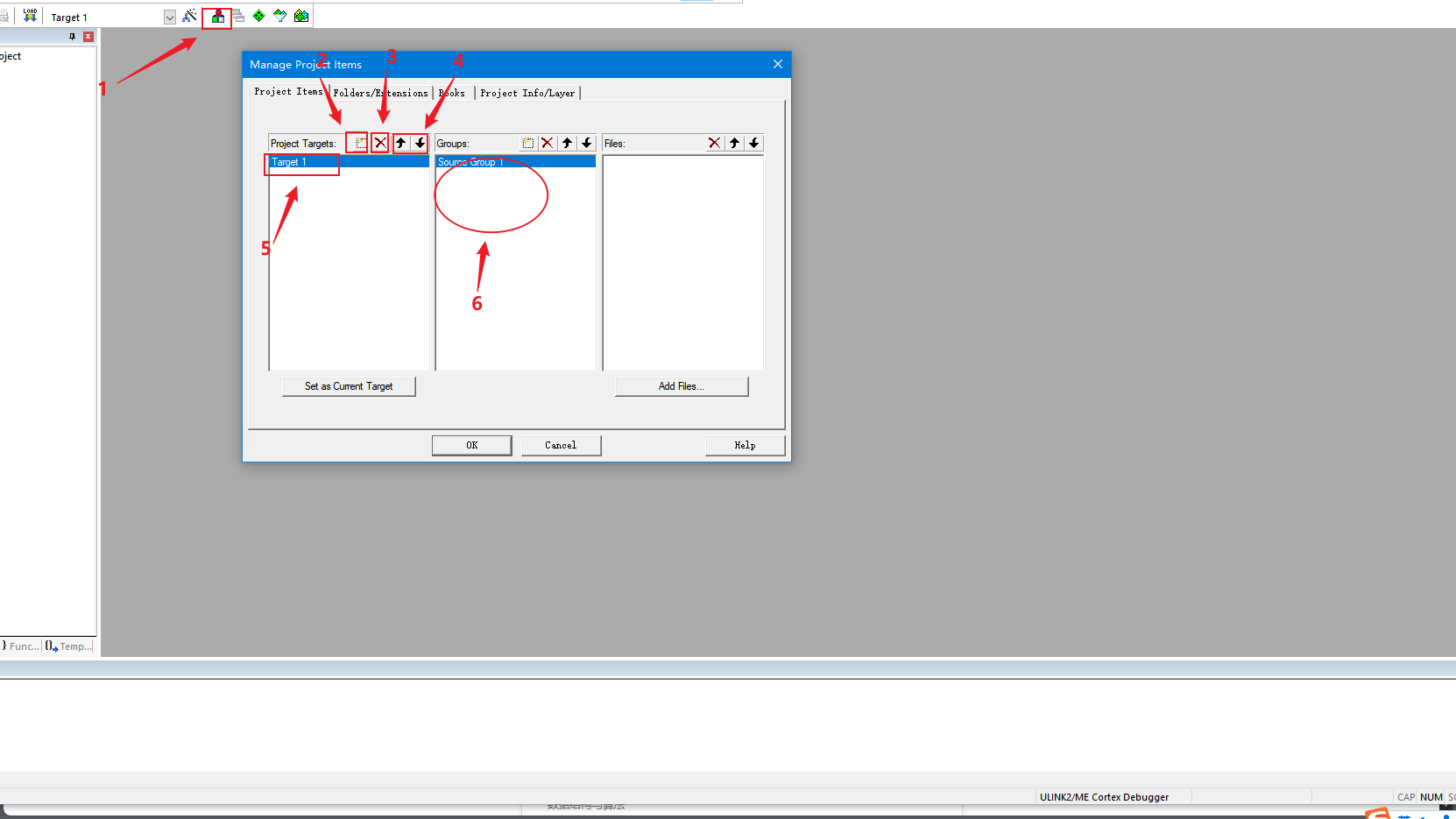

1.点击分组选项

2.是增加一个成员

3.是删除选中的成员

4.是选中的成员上移或者下移

5.项目名称

6.分组的名称

单击名称是选中，双击可以修改名称

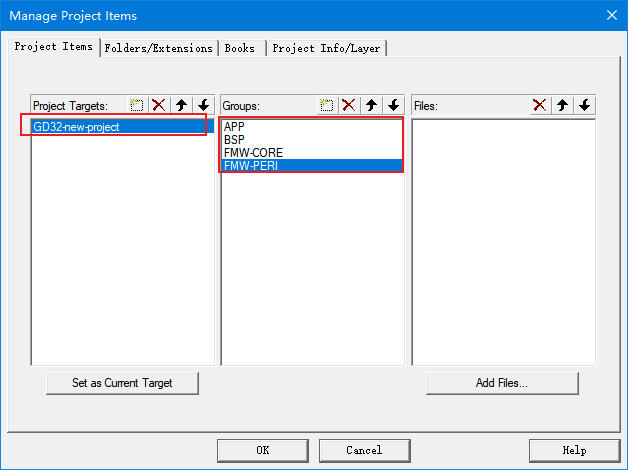

把分组修改成这样

4.给分组添加文件

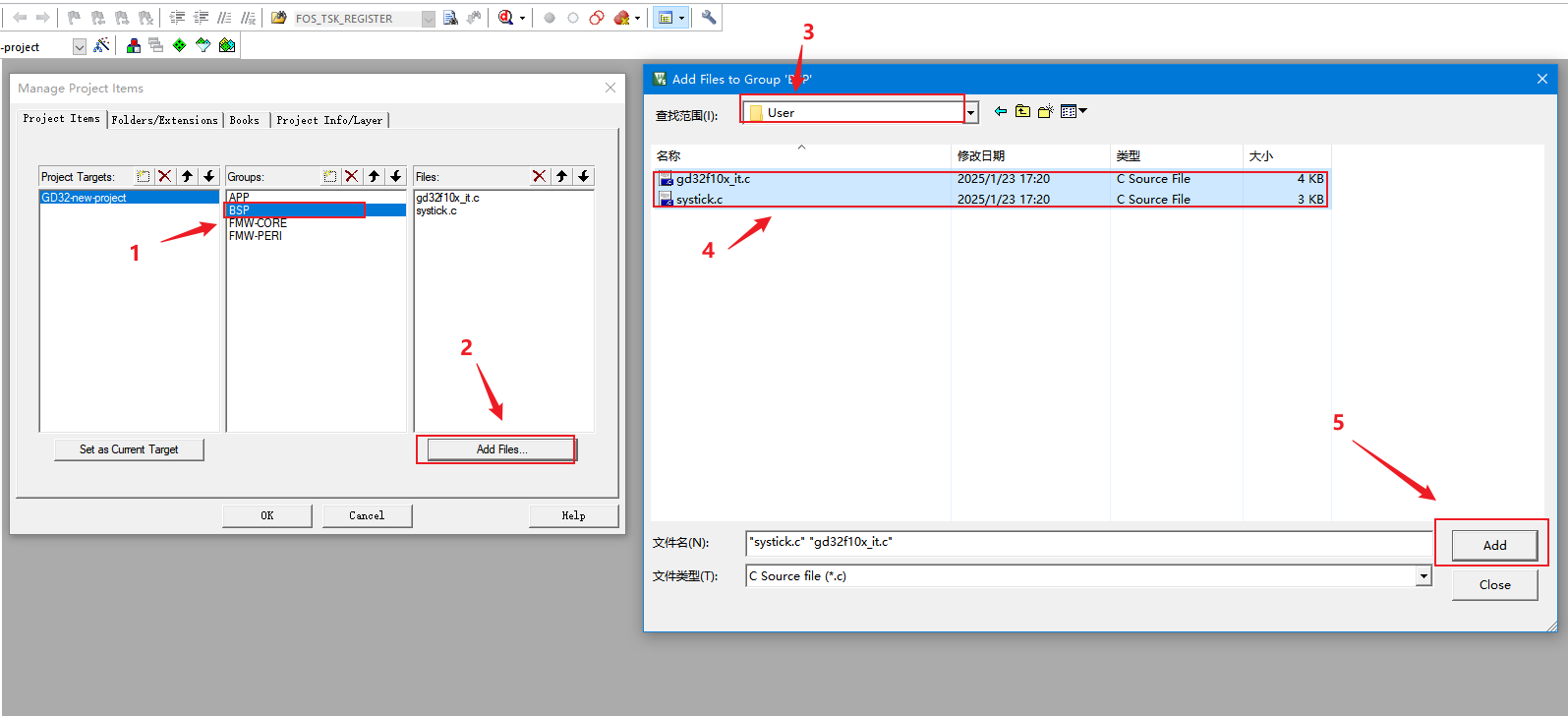

给BSP分组添加中断相关文件gd32f10x_it.c和系统滴答定时器文件systick.c

1.点击BSP

2.点击add files

3.选择你新建文件夹中的USER文件夹，路径GD32-new-project\User

4.选中这两个文件，可以单个单个添加，也可以一次性选中添加

5.点击Add

添加完之后点击Close

同样的方式给FMW-CORE分组添加system_gd32f10x.c文件和startup_gd32f10x_md.s文件

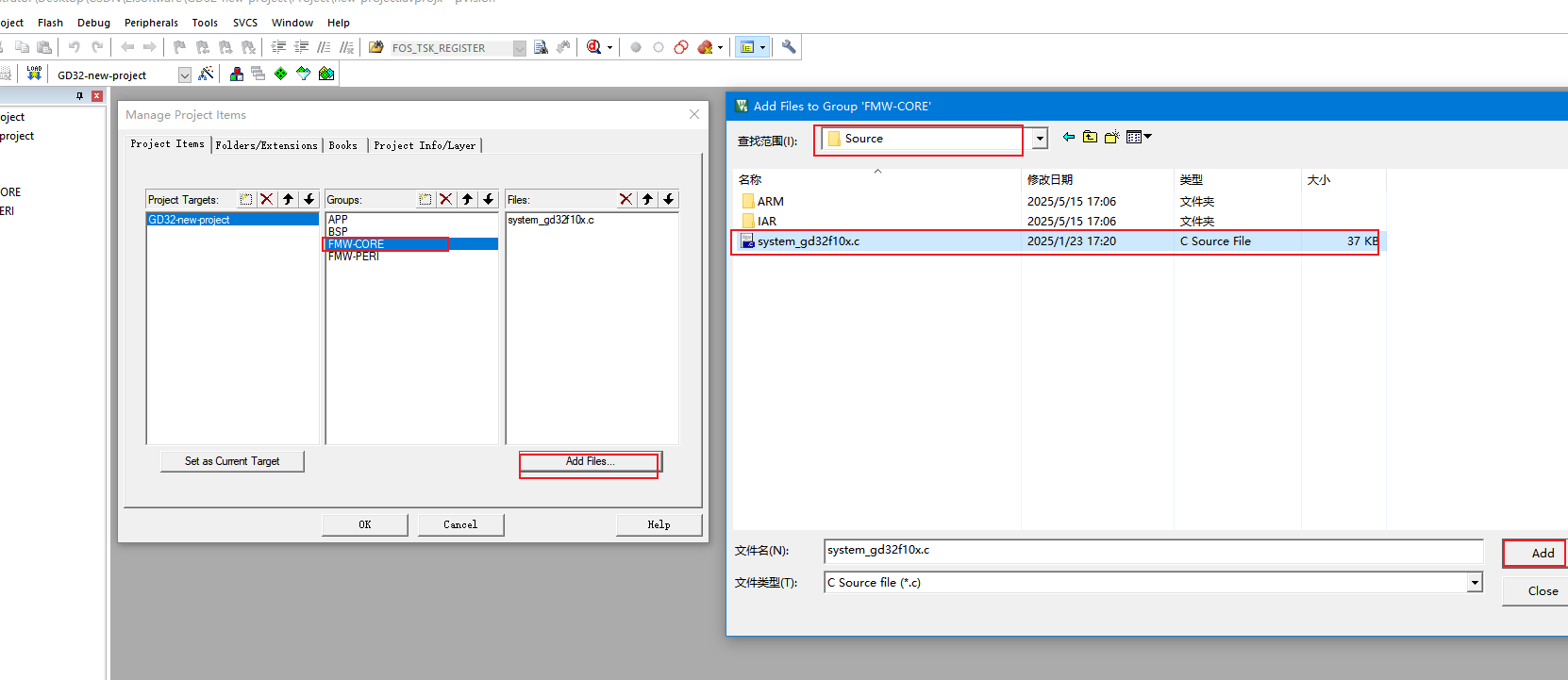

添加system_gd32f10x.c文件的方法和上一步是一样的

system_gd32f10x.c文件的路径是：GD32-new-project\Libraries\CMSIS\GD\GD32F10x\Source

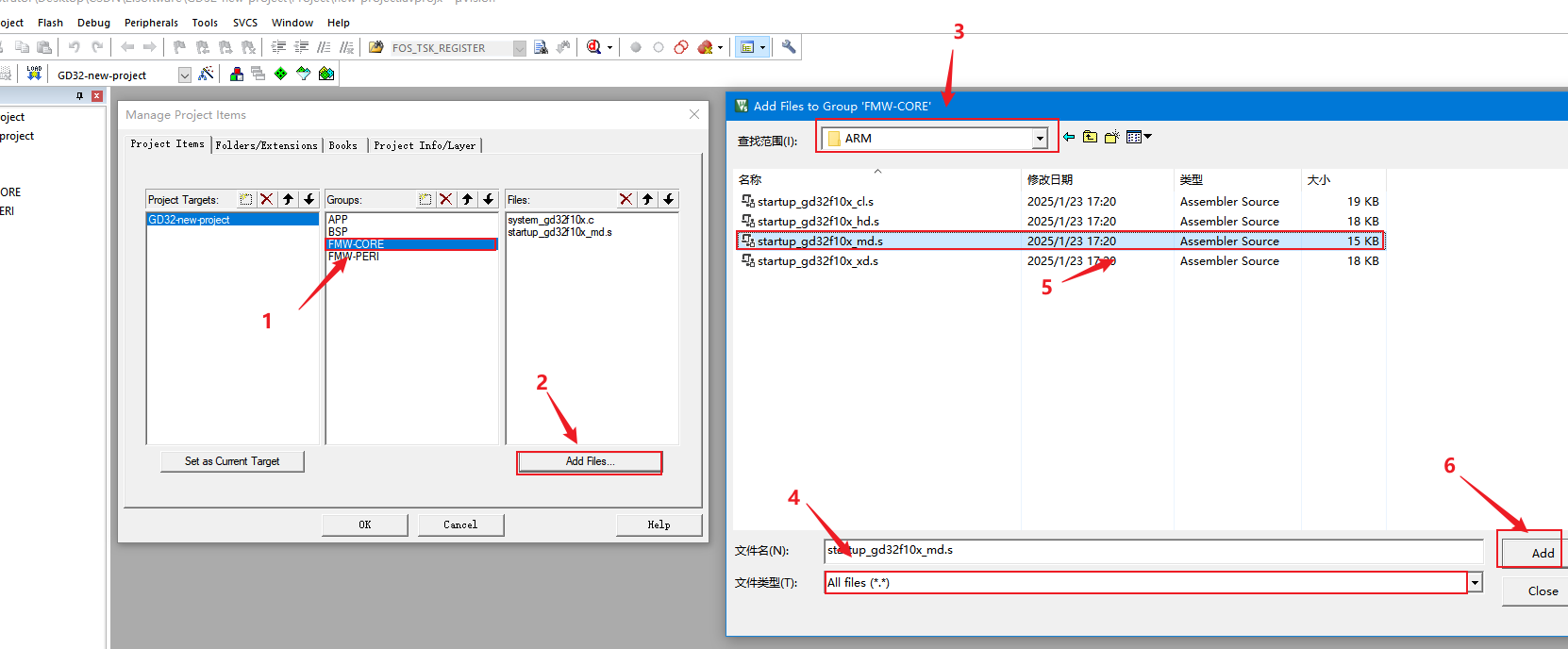

添加startup_gd32f10x_md.s文件，因为这个文件的文件后缀是.s，所以多了下图的步骤4，要选中显示所有文件才能显示该文件，导入步骤和前面的相似

startup_gd32f10x_md.s路径：GD32-new-project\Libraries\CMSIS\GD\GD32F10x\Source\ARM

同样的方式给组FMW_PERI添加库函数文件

因为不确定工程以后会用到那些外设，所以全部的库文件都添加进去，当然也可以选择只需要的外设

库函数的路径：GD32-new-project\Libraries\GD32F10x_standard_peripheral\Source

5.给工程添加main.c文件和main.h文件

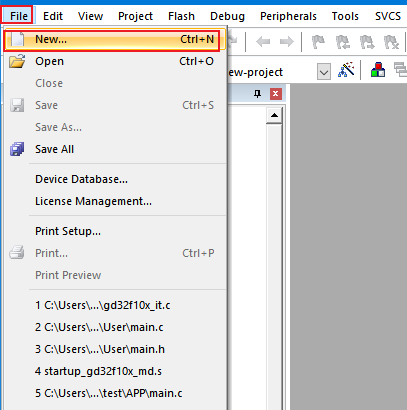

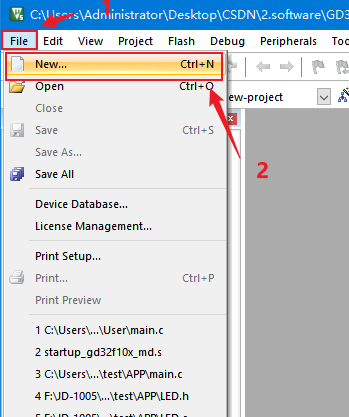

新建文件

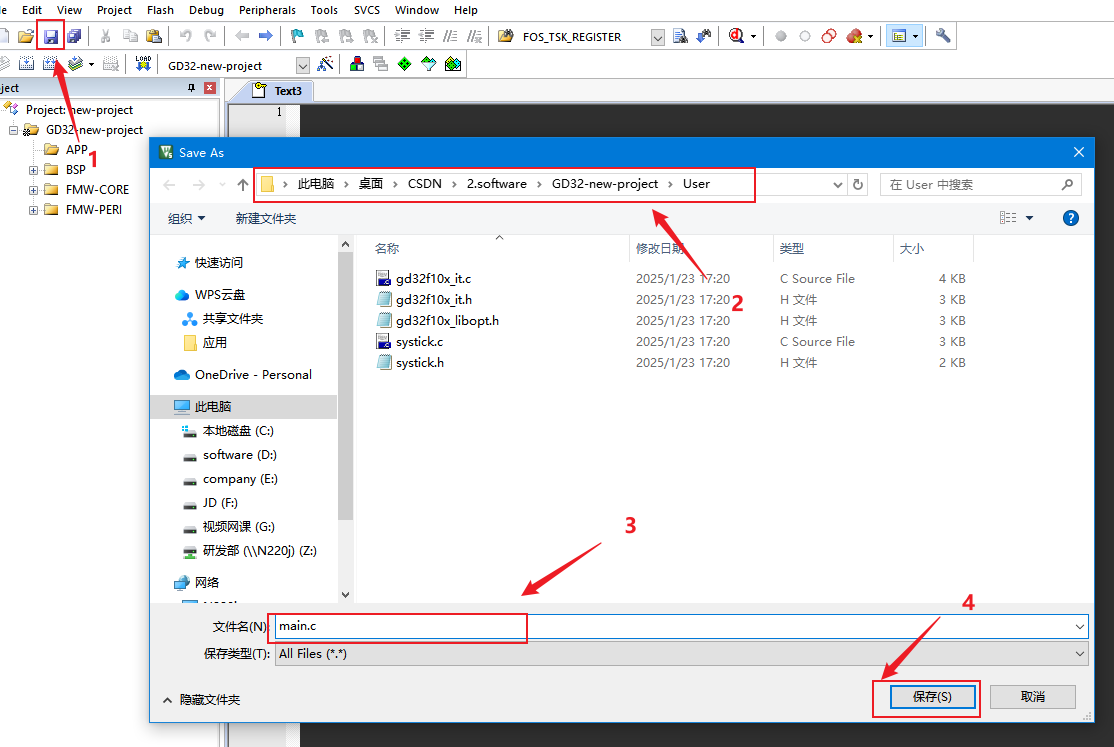

保存文件，保存到路径：GD32-new-project\User

命名为main.c

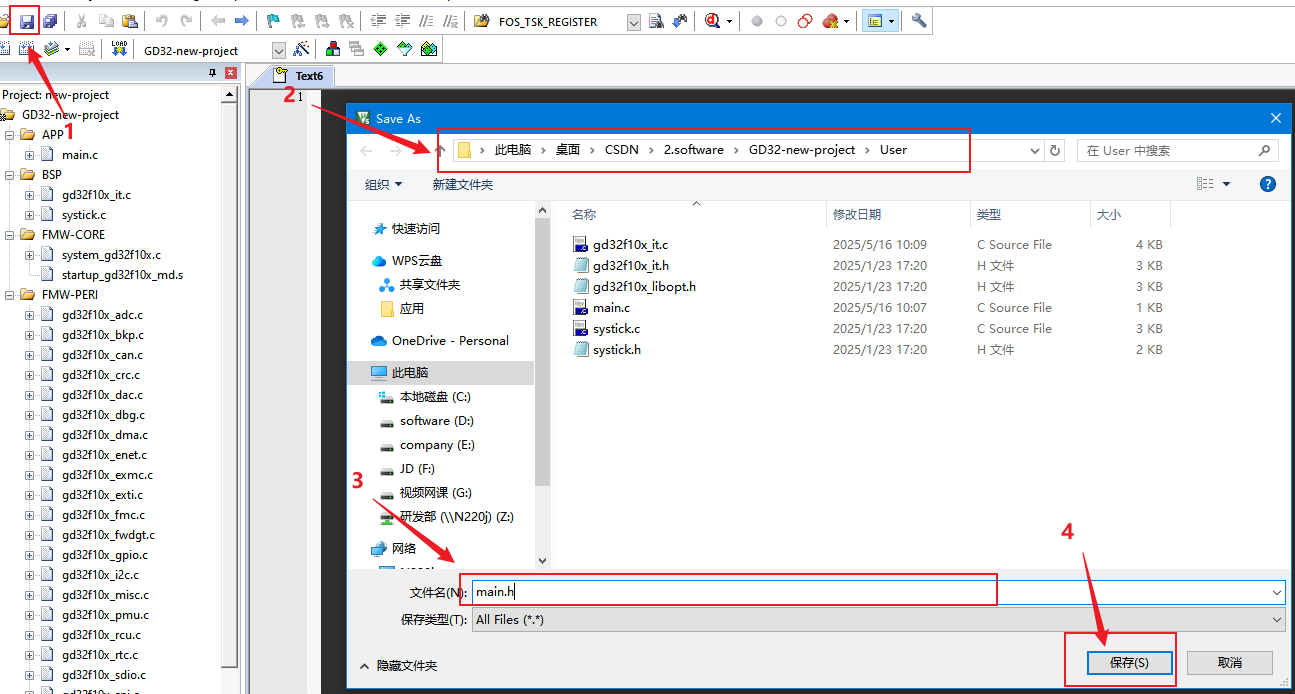

同样的方式创建main.h文件并保存

保存在GD32-new-project\User中，命名为main.h

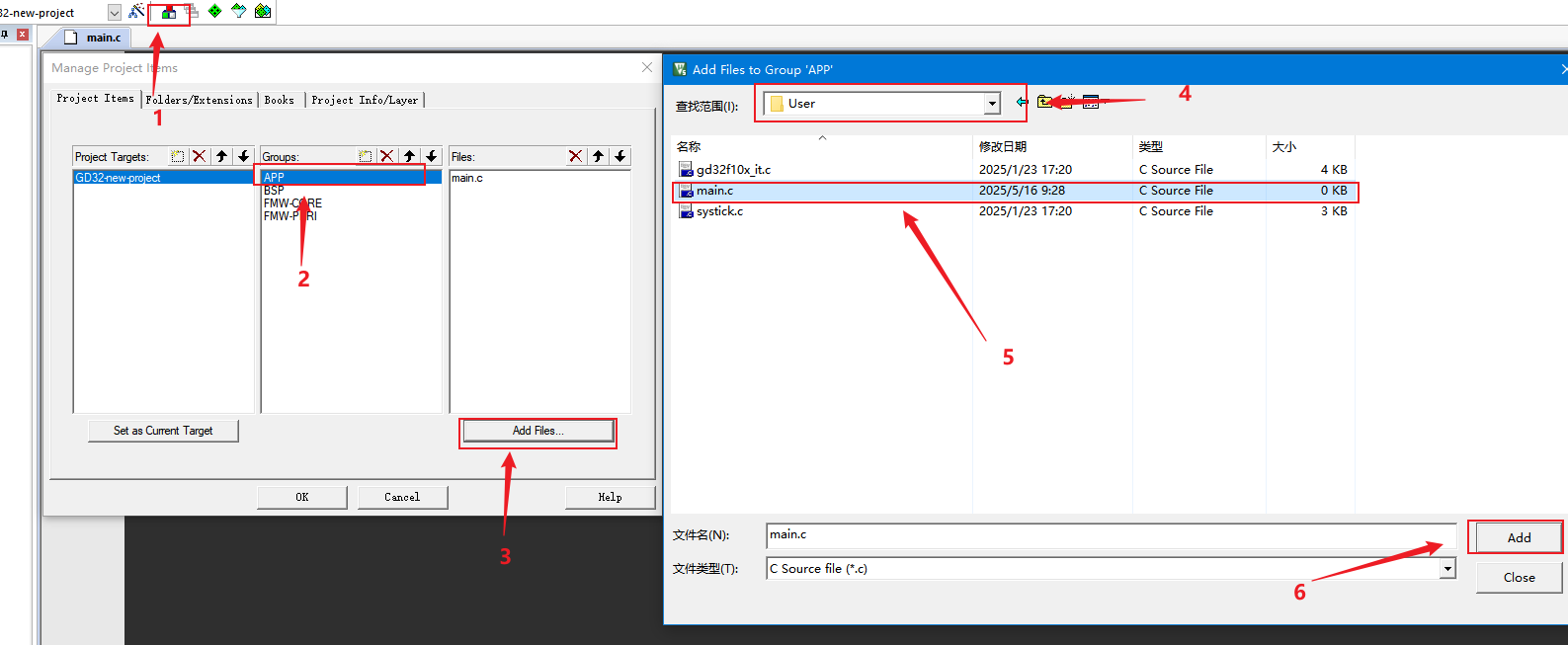

前面相当于是把新创建了main.c文件,我们还需要把main.c文件同工程联系在一起，需要把它添加到APP组中

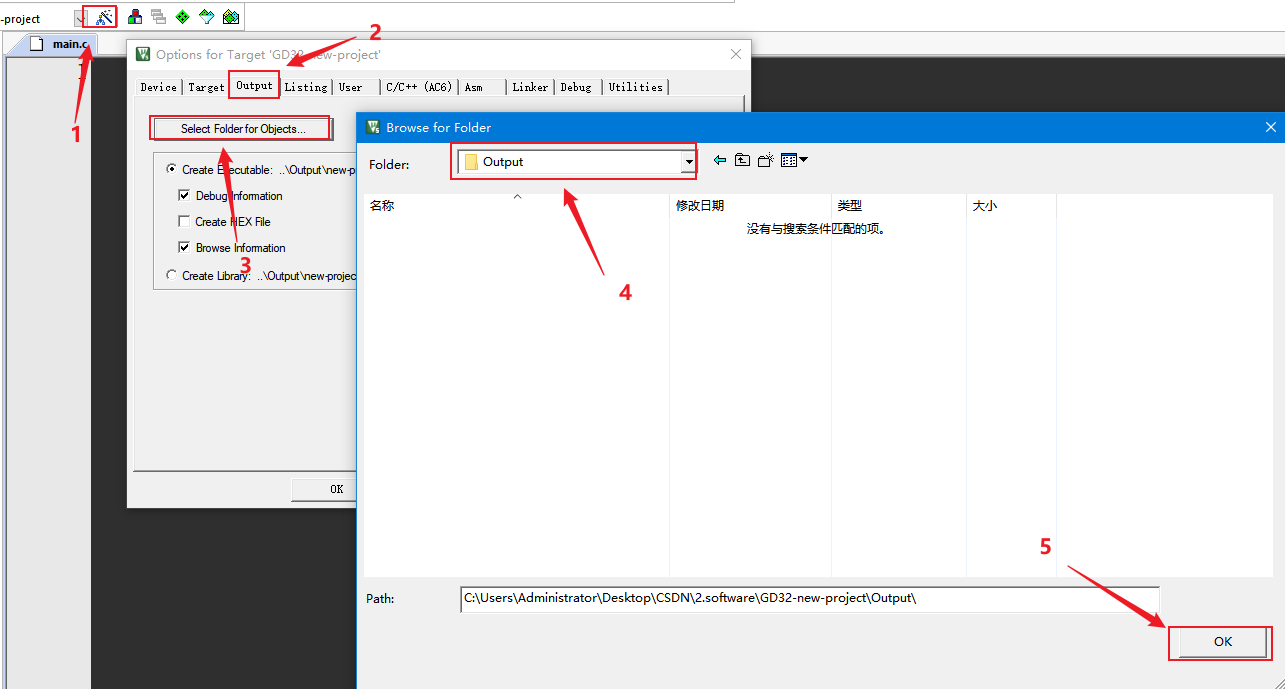

6.选择工程输出文件存放的位置

位置为：GD32-new-project\Output

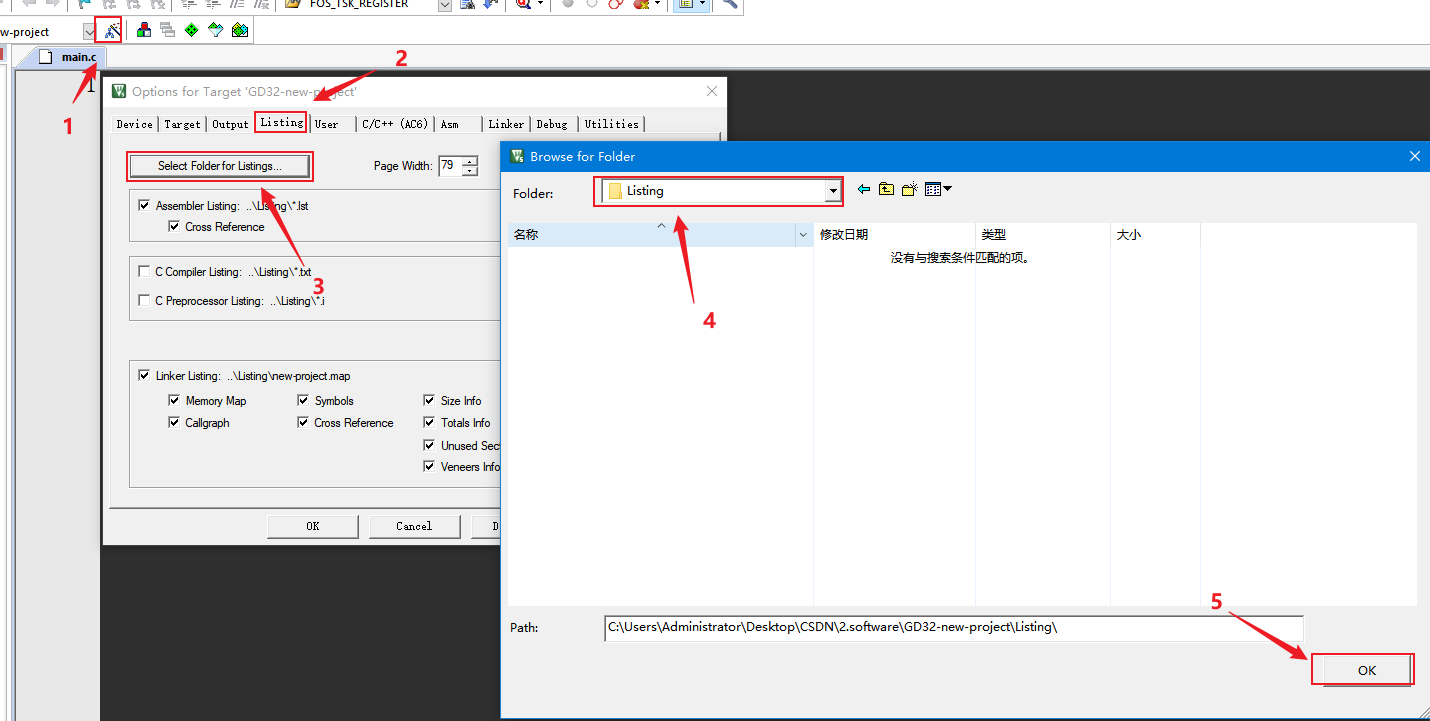

7.选择工程列表文件的存放位置

位置为GD32-new-project\Listing

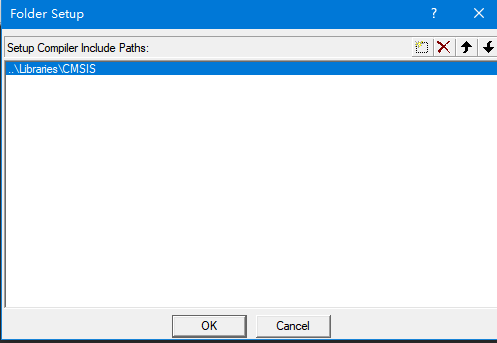

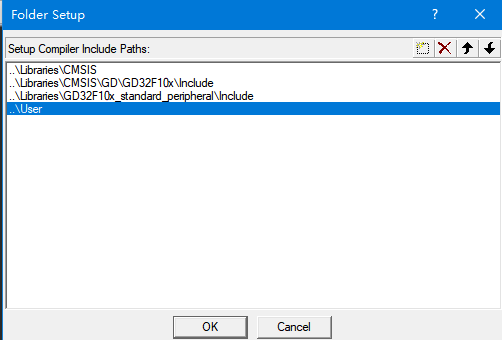

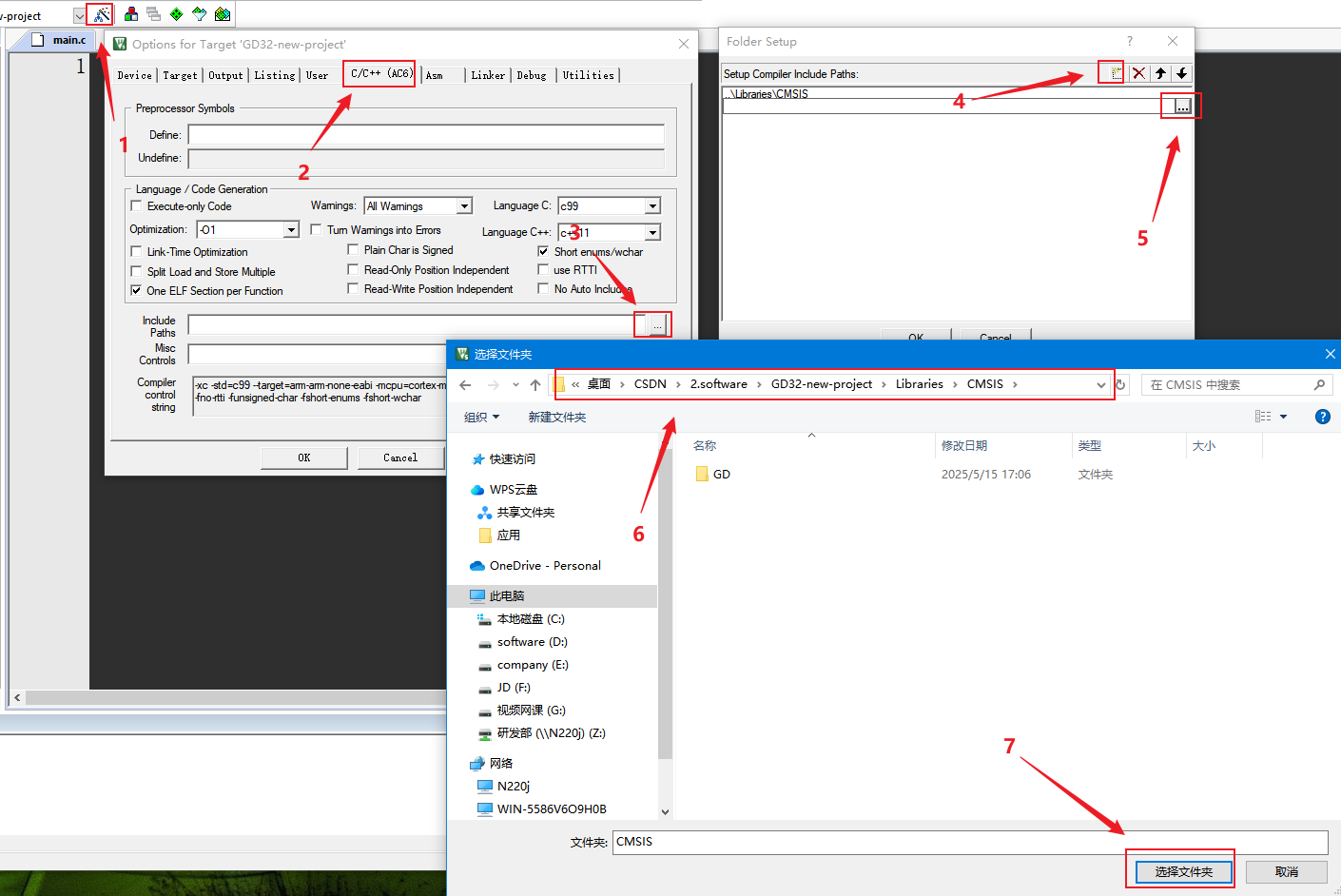

8.添加头文件.h的包含位置

添加好路径会显示在弹窗上面，一个路径可以多次添加

需要添加下面的路径

GD32-new-project\Libraries\CMSIS

GD32-new-project\Libraries\CMSIS\GD\GD32F10x\Include

GD32-new-project\Libraries\GD32F10x_standard_peripheral\Include

GD32-new-project\User

添加好的样子，添加完后关闭窗口

七、编写代码

给main.c写入点灯代码，验证工程是否建立成功

我的灯接口是PC13，你可以以选择你自己的灯操作

#include "gd32f10x.h"
#include "gd32f10x_libopt.h"

int main(void)
{
    rcu_periph_clock_enable(RCU_GPIOC); //打开GPIOC时钟
    gpio_init(GPIOC, GPIO_MODE_OUT_PP, GPIO_OSPEED_50MHZ, GPIO_PIN_13); //将PC13配置为推挽输出，最高支持50MHz
    gpio_bit_reset(GPIOC, GPIO_PIN_13); //将PC13置低电平，点亮LED


    rcu_periph_clock_enable(RCU_GPIOB); //打开GPIOB时钟
    gpio_init(GPIOB, GPIO_MODE_OUT_PP, GPIO_OSPEED_50MHZ, GPIO_PIN_2); //将PB2配置为推挽输出，最高支持50MHz
    gpio_bit_reset(GPIOB, GPIO_PIN_2); //将PB2置低电平，点亮LED

    while(1)
    {

    }

}

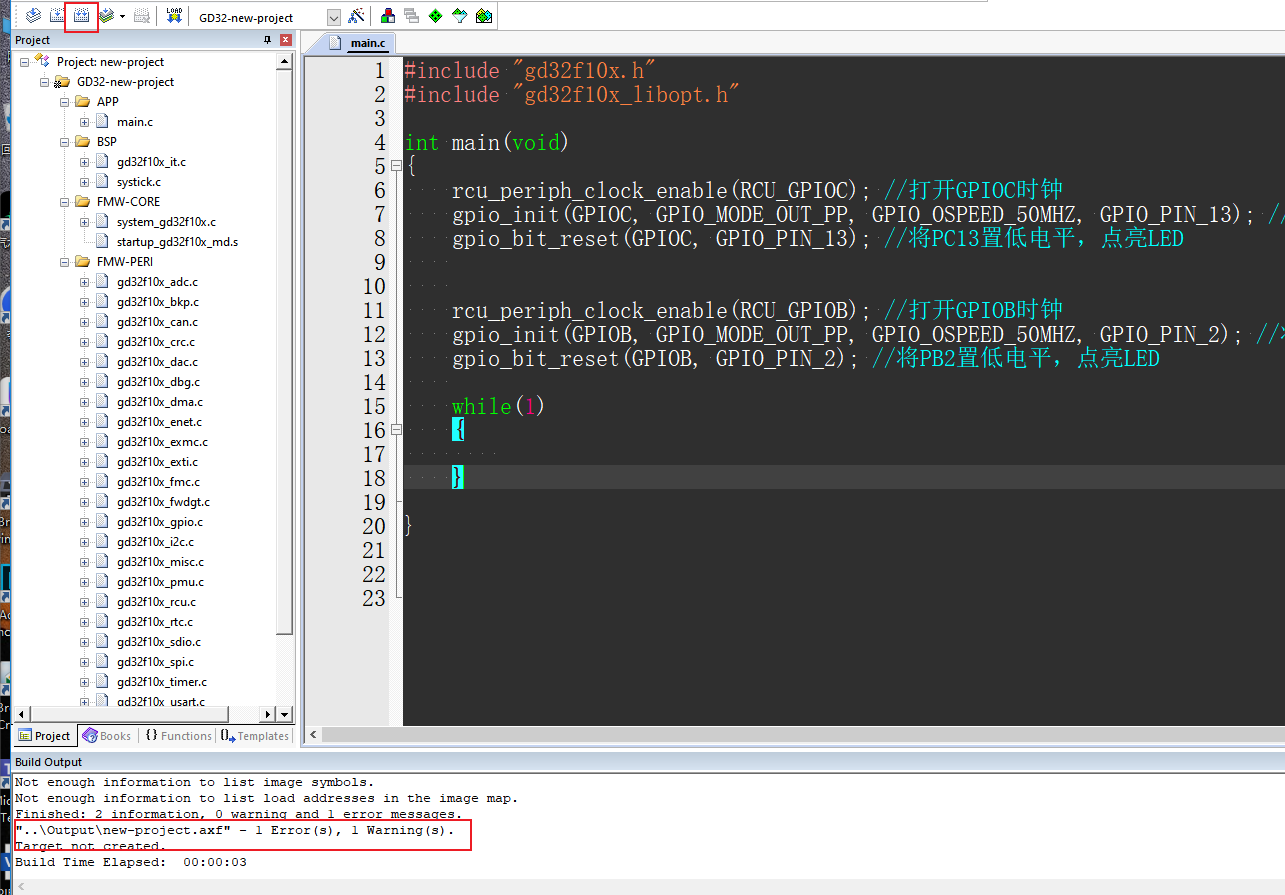

点击编译，发现有一个报错和一个警告
