AD只有PCB的情况下添加网络Net

已于 2024-11-27 16:31:54 修改
阅读量4.8k 收藏 19
点赞数 9
分类专栏： Altium Designer 文章标签： 嵌入式硬件
于 2024-11-27 16:28:22 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/dahuivolition/article/details/144087845
版权

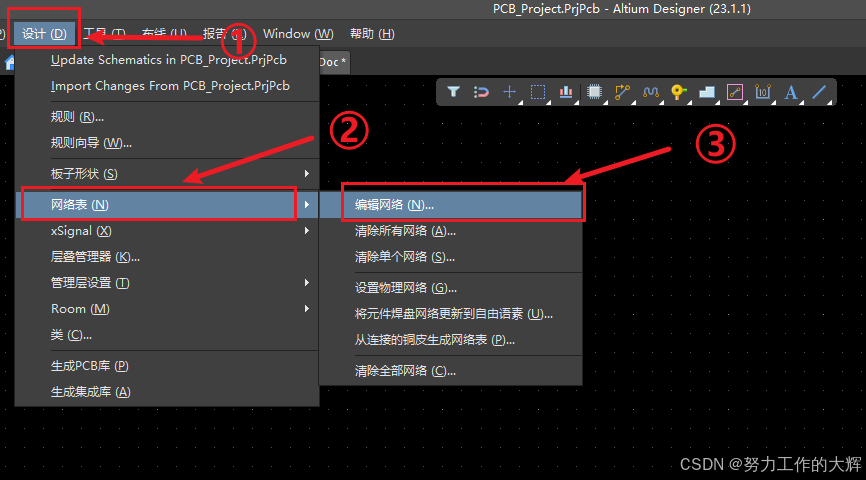

1、点击设计

2、点击网络表

3、点击编辑网络

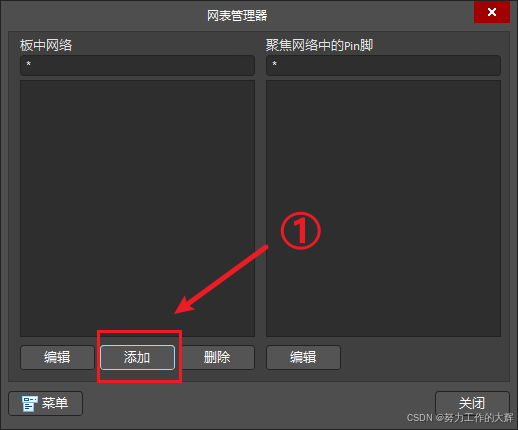

4、弹窗中点击添加

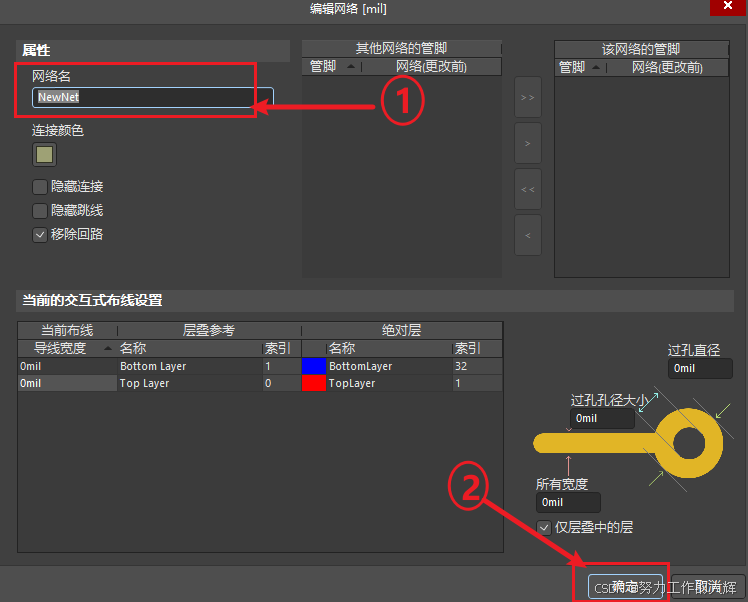

5、弹窗中点击网络名，输入你想要的添加的网络名

6、点击确定

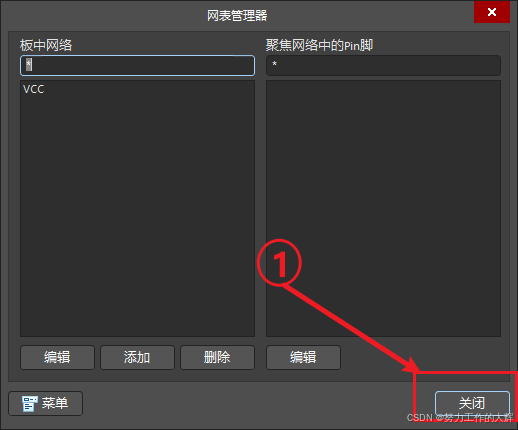

7、点击关闭，设置完成。因为我这里添加网络是VCC，所以在 板中网络 可以看到多了一个VCC

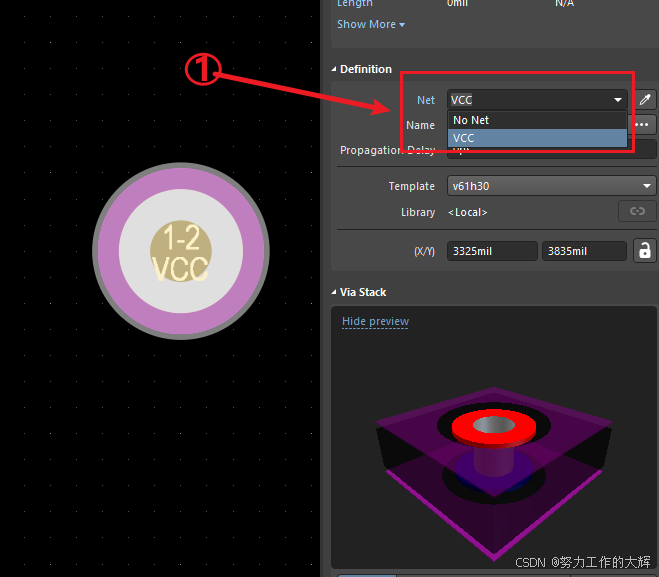

8、随便更改一个焊盘的网络，可以看见已经添加成功了
