stm32入门记录

ttl烧录说明

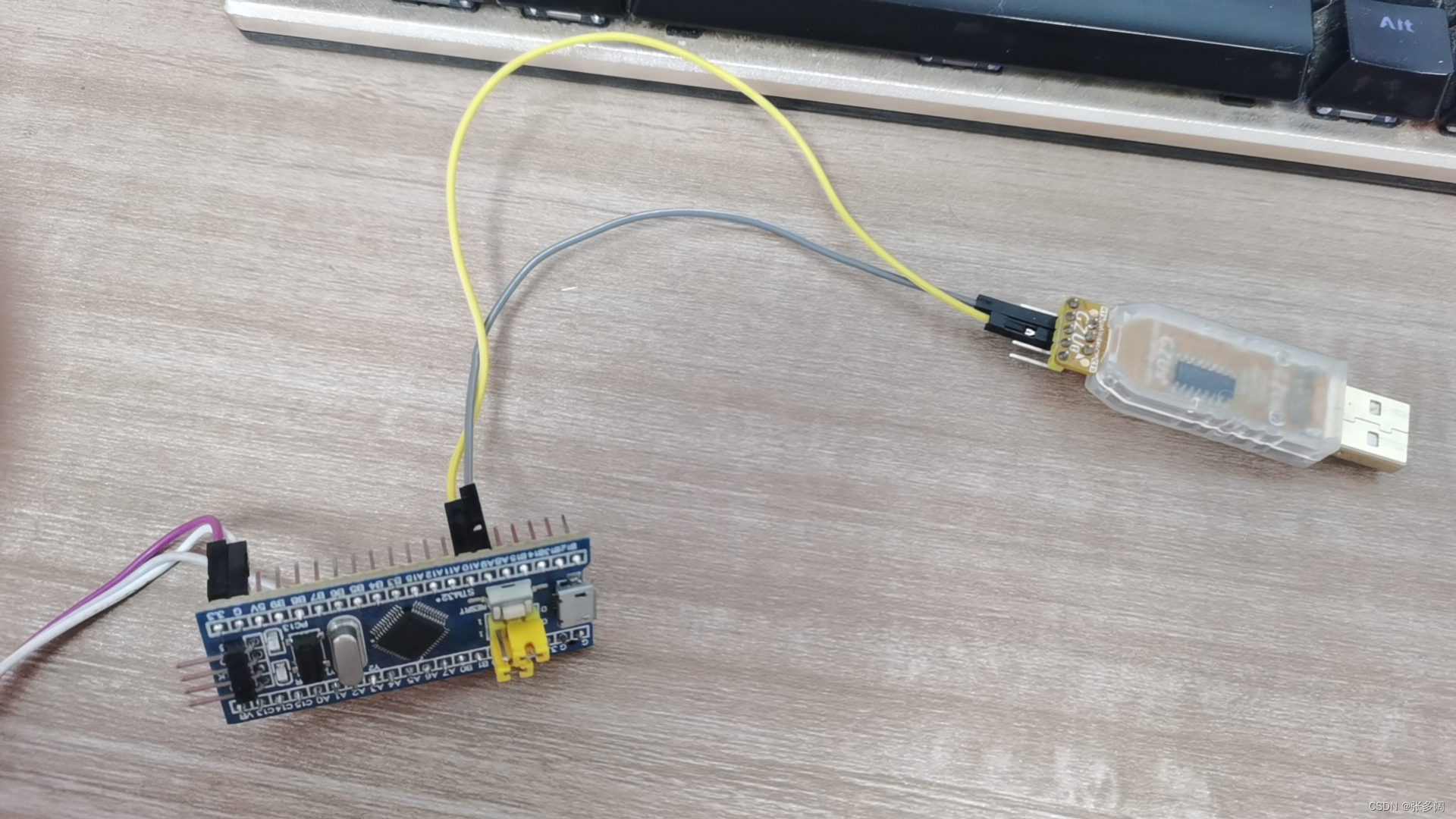

	使用USBtoTLL模块烧录程序的全过程
        1、USBtoTTL模块的GND  连接  开发板的GND

        2、USBtoTTL模块的3.3V  连接   开发板的3.3V

        3、USBtoTTL模块的TXD  连接   开发板的PA10

        4、USBtoTTL模块的RXD  连接   开发板的PA9

        5、USBtoTTL模块上的VSS和5V用跳线帽连接(我买回来的时候默认连接的)

		6、开发板上的BOOT0用跳线帽置1、BOOT1用跳线帽置0(我买回来的时候BOOT1默认置0)
		![在这里插入图片描述](https://img-blog.csdnimg.cn/fa9d5be297204bd9898154708d55eb70.jpeg#pic_center)

        7、打开FlyMCU，选择搜索串口、HEX文件后，点击烧录（点这里下载FlyMCU）

        8、烧录成功后断电将开发板上的BOOT0用跳线帽置0

如图所示

安装 STM32 内核

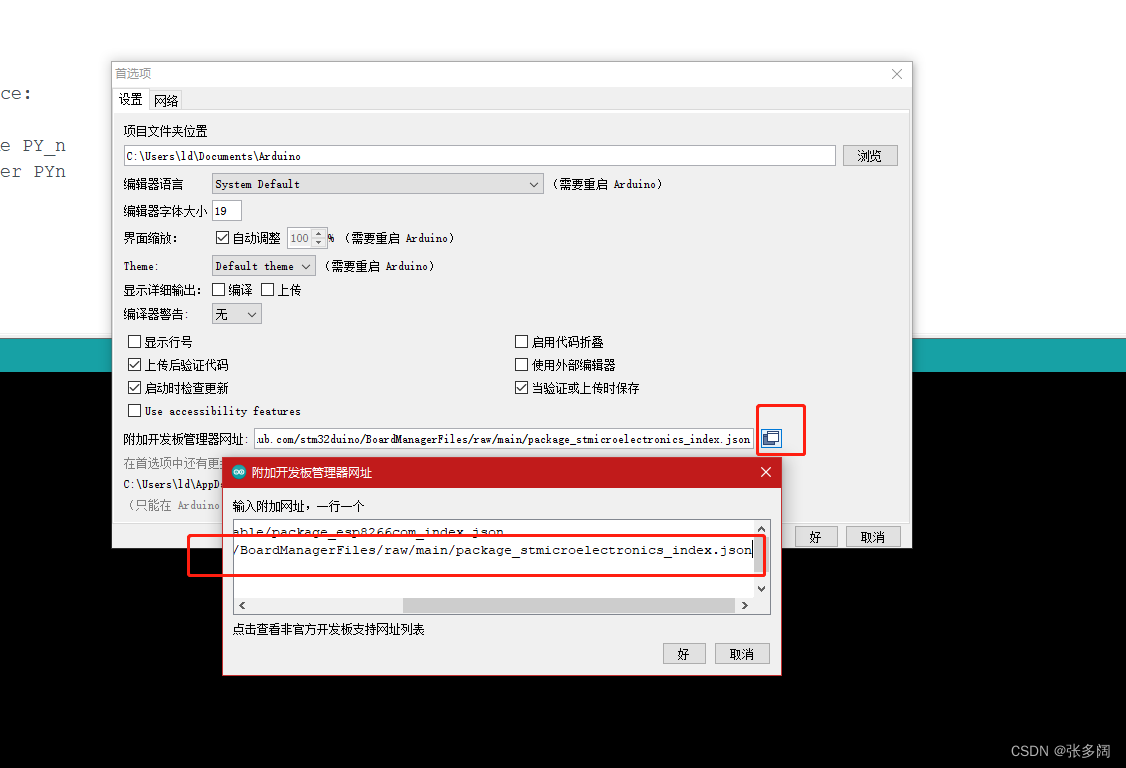

启动 Arduino.cc IDE。单击“文件”菜单，然后单击“首选项”。
在这里插入图片描述
“首选项”对话框将打开，然后将以下链接添加：

https://github.com/stm32duino/BoardManagerFiles/raw/main/package_stmicroelectronics_index.json
点击“确定”

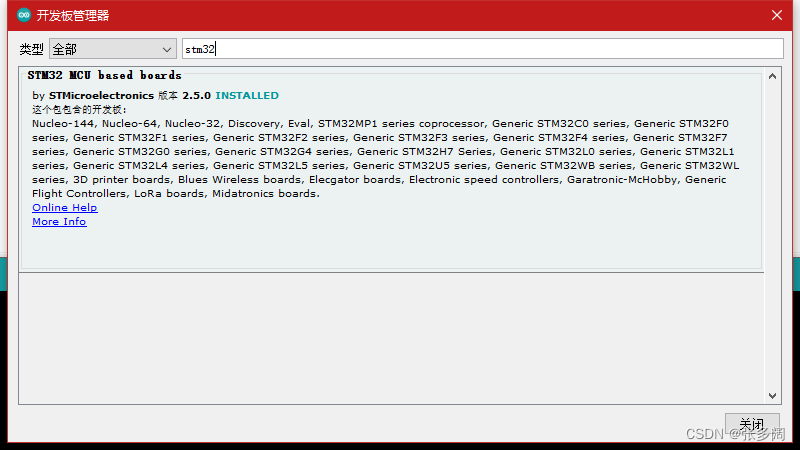

2- 单击“工具”菜单，然后单击“板 > 板管理器”

在这里插入图片描述
安装后这个

在这里插入图片描述

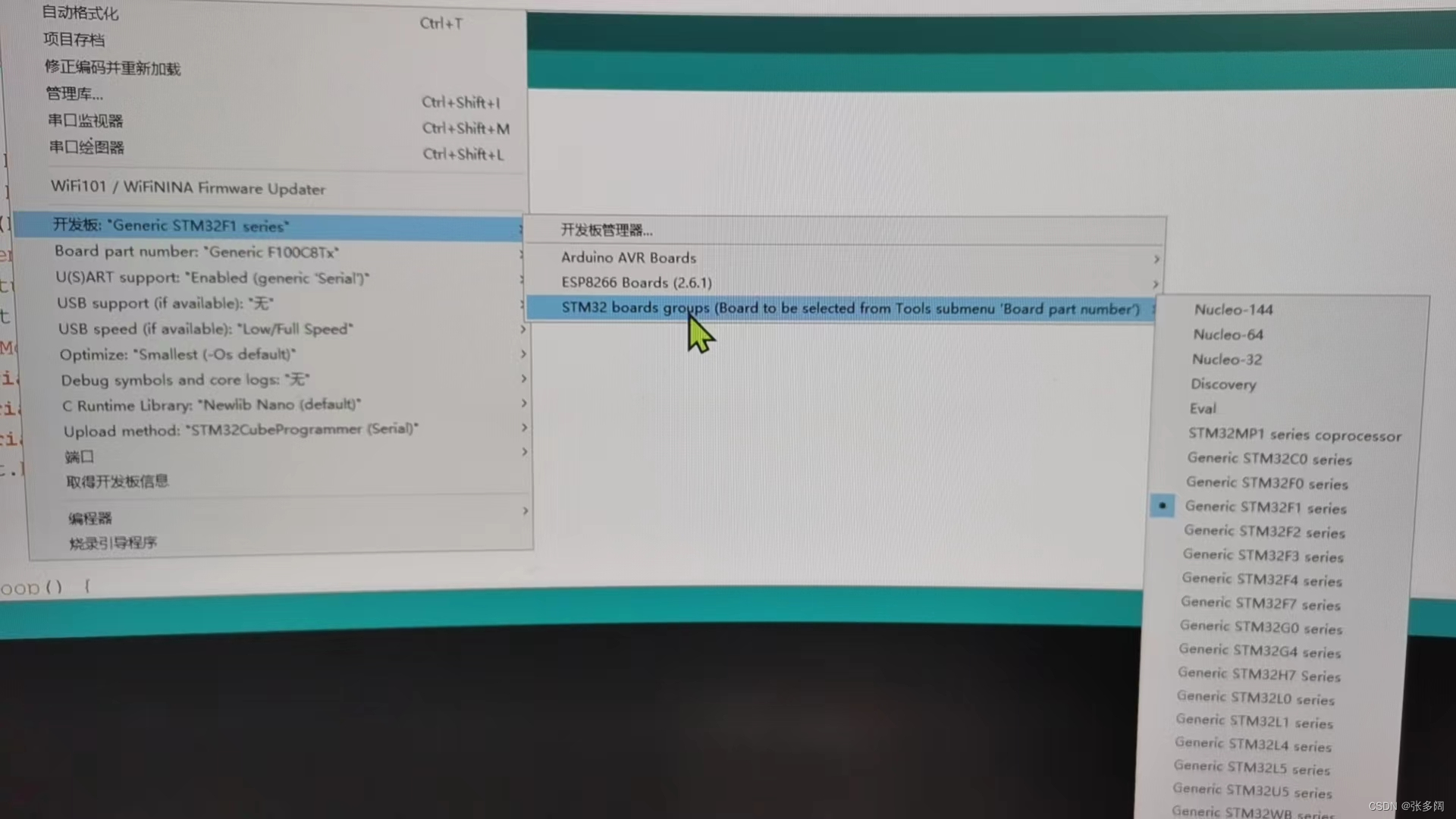

配置选项如上

安装STM32CubeProgrammer并配置环境变量后重启arduino可以直接通过arduino下载

接一个温湿度列子

#include <DHT.h>;

#define DHT11_PIN PA0
#define DHTTYPE DHT11
DHT dht(DHT11_PIN, DHTTYPE);
float temp, hum;
void setup() {
  // put your setup code here, to run once:
    pinMode(PA11,OUTPUT);
    Serial.setRx(PA10); // using pin name PY_n
    Serial.setTx(PA9); // using pin number PYn
    Serial.begin(9600);
    dht.begin();

}

void loop() {
  // put your main code here, to run repeatedly:

//
  digitalWrite(PA11,HIGH);
  delay(500);
  digitalWrite(PA11,LOW);
  delay(500);
  temp = dht.readTemperature();
  hum = dht.readHumidity();
  Serial.print(temp);
  Serial.println(" °C");
  Serial.print(hum);
  Serial.println(" %");
  delay(1000);
  //mySerial.write("Hello world!");
}
