本文介绍了一种在特定设计软件中快速复制布局的方法。通过创建并应用布局模板，可以高效地完成多个相似模块的设计工作。具体步骤包括：选择并复制已布局好的模块、创建布局模板、应用模板到其他模块。

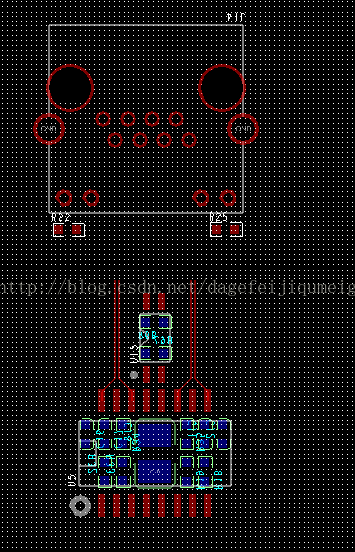

1:布局好其中一个模块，如下图
2:将另一个模块的所有器件选中,右键，application mode -> placement Edit

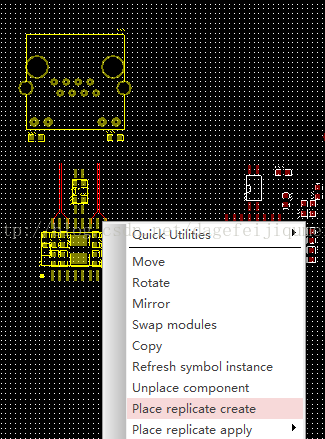

3:选择之前画好的器件,右键,选择 place replicate create

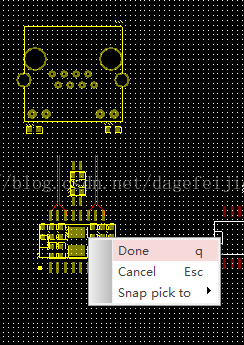

4:再次右键,选择Done
5:选中布局好的元件，弹出以下对话框，输入任意名字保存，这里输入2.mdd

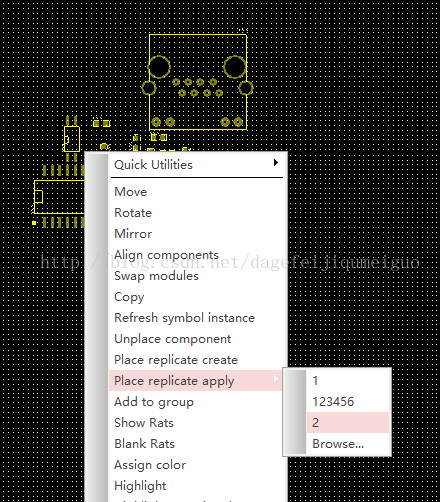

6:选中所有需要布局的元件，右键，选择place relicate apply -> 2

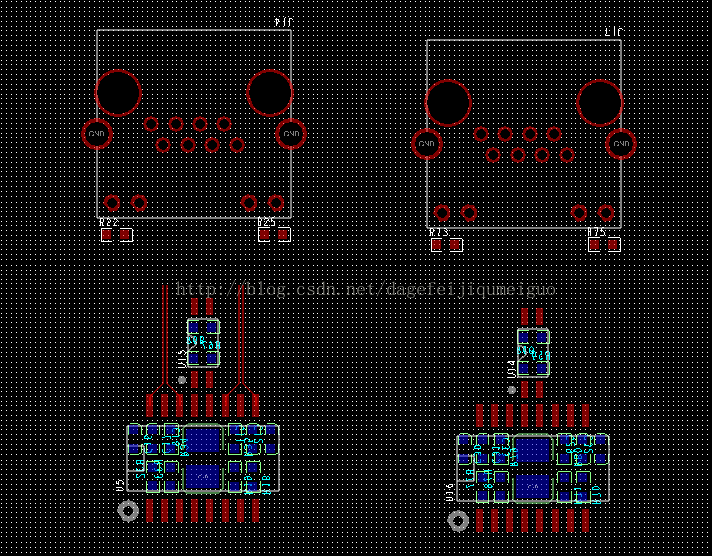

7:这样就好了
8： 删除这个模块的grounp属性
进入 generaledit 模式
Find面板勾选groups后，框选需要删除的模块的器件，然后右键执行Disband group即可
