kubelet 简介

kubernetes 分为控制面和数据面，kubelet 就是数据面最主要的组件，在每个节点上启动，主要负责容器的创建、启停、监控、日志收集等工作。它是一个在每个集群节点上运行的代理，负责确保节点上的容器根据PodSpec（Pod定义文件）正确运行。

Kubelet执行以下几项重要功能：

Pod生命周期管理：Kubelet根据从API服务器接收到的PodSpecs创建、启动、终止容器。它负责启动Pod中的容器，并确保它们按预期运行。
节点状态监控：Kubelet定期监控节点和容器的状态，并将状态报告回集群的控制平面。这使得集群中的其他组件能够做出相应的调度决策。
资源管理：Kubelet负责管理分配给每个Pod的资源。这包括CPU、内存和磁盘存储资源。
健康检查：Kubelet可以执行容器健康检查，并根据检查结果决定是否需要重启容器。
与容器运行时的通信：Kubelet与容器运行时（如Docker、containerd等）通信，以管理容器的生命周期。
秘密和配置管理：Kubelet负责将秘密、配置映射等挂载到Pod的容器中，以便应用程序可以访问这些配置。
服务发现和负载均衡：尽管Kubelet本身不直接处理服务发现，但它通过设置网络规则和环境变量来支持容器内的服务发现机制。

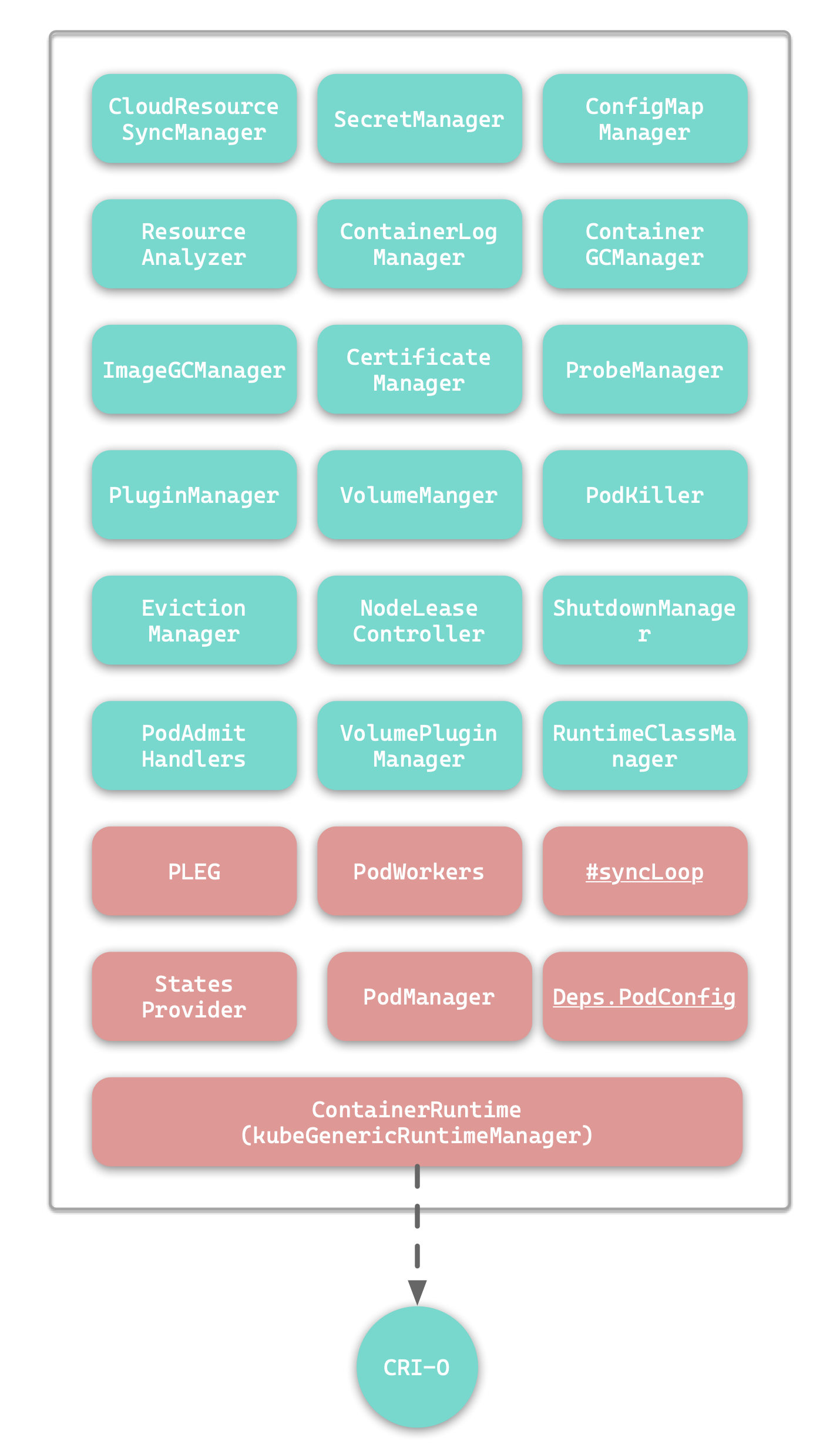

kubelet 架构

kubelet 的架构由 N 多的组件组成，下面简单介绍下比较重要的几个：

Sync Loop: 这是Kubelet活动的核心，负责同步Pod的状态。同步循环会定期从API服务器获取PodSpecs，并确保容器的当前状态与这些规格相匹配。
PodConfig: 负责将各个配置源转换成 PodSpecs，可以选择的配置源包括：Kube-apiserver、本地文件、HTTP。
PLEG(Pod Lifecycle Event Generator)：负责监测和缓存Pod生命周期事件，如创建、启动或停止容器，然后将这些事件通知 Sync Loop。
PodWorkers: 负责管理 Pod 的生命周期事件处理。当 Pod 生命周期事件 PLEG 检测到新的事件时，PodWorkers 会被调用来处理这些事件，包括启动新的 Pod、更新现有的 Pod、或者停止和清理不再需要的 Pod。
PodManager: 存储 Pod 的期望状态，kubelet 服务的不同渠道的 Pod。
ContainerRuntime: 顾名思义，容器运行时。与遵循 CRI 规范的高级容器运行时进行交互。
StatsProvider: 提供节点和容器的统计信息，有 cAdvisor 和 CRI 两种实现。
ProbeManager: 负责执行容器的健康检查，包括 Liveness，Startup 和 Readiness 检查。
VolumeManager: 负责管理 Pod 的卷，包括挂载和卸载卷。
ImageManager: 负责管理镜像，包括拉取、删除、镜像 GC 等。
DeviceManager: 负责管理设备，包括 GPU、RDMA 等。
PluginManager: PluginManager 运行一组异步循环，根据此节点确定哪些插件需要注册/取消注册并执行。如 CSI 驱动和设备管理器插件（Device Plugin）。
CertificateManager: 处理证书轮换。
OOMWatcher: 从系统日志中获取容器的 OOM 日志，将其封装成事件并记录。

流程

首先在 cmd/kubelet 中使用传入命令行参数的方式初始化配置，然后创建 pkg/kubelet 中的 Bootstrap inferface, kubelet struct 实现了这个接口，然后调用 Run 方法启动 kubelet。

func startKubelet(k kubelet.Bootstrap, podCfg *config.PodConfig, kubeCfg *kubeletconfiginternal.KubeletConfiguration, kubeDeps *kubelet.Dependencies, enableServer bool) {


	// start the kubelet
	go k.Run(podCfg.Updates())

	// start the kubelet server
	if enableServer {


		go k.ListenAndServe(kubeCfg, kubeDeps.TLSOptions, kubeDeps.Auth, kubeDeps.TracerProvider)
	}
	if kubeCfg.ReadOnlyPort > 0 {


		go k.ListenAndServeReadOnly(netutils.ParseIPSloppy(kubeCfg.Address), uint(kubeCfg.ReadOnlyPort))
	}
	go k.ListenAndServePodResources()
}

Bootstrap

// Bootstrap is a bootstrapping interface for kubelet, targets the initialization protocol
type Bootstrap interface {


	GetConfiguration() kubeletconfiginternal.KubeletConfiguration
	BirthCry()
	StartGarbageCollection()
	ListenAndServe(kubeCfg *kubeletconfiginternal.KubeletConfiguration, tlsOptions *server.TLSOptions, auth server.AuthInterface, tp trace.TracerProvider)
	ListenAndServeReadOnly(address net.IP, port uint)
	ListenAndServePodResources()
	Run(<-chan kubetypes.PodUpdate)
	RunOnce(<-chan kubetypes.PodUpdate) ([]RunPodResult, error)
}

type Kubelet struct {


    // ...
}

方法：

GetConfiguration: 获取 kubelet 的配置
BirthCry: 打印 kubelet 启动信息
StartGarbageCollection: 启动垃圾回收
ListenAndServe: 启动 kubelet 服务
ListenAndServeReadOnly: 启动只读服务
ListenAndServePodResources: 启动 pod 资源服务
Run: 启动 kubelet 的同步循环
RunOnce: 启动一次同步循环

func (kl *Kubelet) StartGarbageCollection() {


	loggedContainerGCFailure := false
	go wait.Until(func() {


		ctx := context.Background()
		if err := kl.containerGC.GarbageCollect(ctx); err != nil {


			klog.ErrorS(err, "Container garbage collection failed")
			kl.recorder.Eventf(kl.nodeRef, v1.EventTypeWarning, events.ContainerGCFailed, err.Error())
			loggedContainerGCFailure = true
		} else {


			var vLevel klog.Level = 4
			if loggedContainerGCFailure {


				vLevel = 1
				loggedContainerGCFailure = false
			}

			klog.V(vLevel).InfoS("Container garbage collection succeeded")
		}
	}, ContainerGCPeriod, wait.NeverStop)

	// when the high threshold is set to 100, stub the image GC manager
	if kl.kubeletConfiguration.ImageGCHighThresholdPercent == 100 {


		klog.V(2).InfoS("ImageGCHighThresholdPercent is set 100, Disable image GC")
		return
	}

	prevImageGCFailed := false
	go wait.Until(func() {


		ctx := context.Background()
		if err := kl.imageManager.GarbageCollect(ctx); err != nil {


			if prevImageGCFailed {


				klog.ErrorS(err, "Image garbage collection failed multiple times in a row")
				// Only create an event for repeated failures
				kl.recorder.Eventf(kl.nodeRef, v1.EventTypeWarning, events.ImageGCFailed, err.Error())
			} else {


				klog.ErrorS(err, "Image garbage collection failed once. Stats initialization may not have completed yet")
			}
			prevImageGCFailed = true
		} else {


			var vLevel klog.Level = 4
			if prevImageGCFailed {


				vLevel = 1
				prevImageGCFailed = false
			}

			klog.V(vLevel).InfoS("Image garbage collection succeeded")
		}
	}, ImageGCPeriod, wait.NeverStop)
}

大致的流程为使用 containerGC 启动容器垃圾回收，当ImageGCHighThresholdPercent 为100时，不启动镜像垃圾回收，否则使用 imageManager 启动镜像垃圾回收。

// RunOnce polls from one configuration update and run the associated pods.
func (kl *Kubelet) RunOnce(updates <-chan kubetypes.PodUpdate) ([]RunPodResult, error) {


	ctx := context.Background()
	// Setup filesystem directories.
	if err := kl.setupDataDirs(); err != nil {


		return nil, err
	}

	// If the container logs directory does not exist, create it.
	if _, err := os.Stat(ContainerLogsDir); err != nil {


		if err := kl.os.MkdirAll(ContainerLogsDir, 0755); err != nil {


			klog.ErrorS(err, "Failed to create directory", "path", ContainerLogsDir)
		}
	}

	select {


	case u := <-updates:
		klog.InfoS("Processing manifest with pods", "numPods", len(u.Pods))
		result, err := kl.runOnce(ctx, u.Pods, runOnceRetryDelay)
		klog.InfoS("Finished processing pods", "numPods", len(u.Pods))
		return result, err
	case <-time.After(runOnceManifestDelay):
		return nil, fmt.Errorf("no pod manifest update after %v", runOnceManifestDelay)
	}
}

// runOnce runs a given set of pods and returns their status.
func (kl *Kubelet) runOnce(ctx context.Context, pods []*v1.Pod, retryDelay time.Duration) (results []RunPodResult, err error) {


	ch := make(chan RunPodResult)
	admitted := []*v1.Pod{

   }
	for _, pod := range pods {


		// Check if we can admit the pod.
		if ok, reason, message := kl.canAdmitPod(admitted, pod); !ok {


			kl.rejectPod(pod, reason, message)
			results = append(results, RunPodResult{

   pod, nil})
			continue
		}

		admitted = append(admitted, pod)
		go func(pod *v1.Pod) {


			err := kl.runPod(ctx, pod, retryDelay)
			ch <- RunPodResult{

   pod, err}
		}(pod)
	}

	klog.InfoS("Waiting for pods", "numPods", len(admitted))
	failedPods := []string{

   }
	for i := 0; i < len(admitted); i++ {


		res := <-ch
		results = append(results, res)
		if res.Err != nil {


			failedContainerName, err := kl.getFailedContainers(ctx, res.Pod)
			if err != nil {


				klog.InfoS("Unable to get failed containers' names for pod", "pod", klog.KObj(res.Pod), "err", err)
			} else {


				klog.InfoS("Unable to start pod because container failed", "pod", klog.KObj(res.Pod), "containerName", failedContainerName)
			}
			failedPods = append(failedPods, format.Pod(res.Pod))
		} else {


			klog.InfoS("Started pod", "pod", klog.KObj(res.Pod))
		}
	}
	if len(failedPods) > 0 {


		return results, fmt.Errorf("error running pods: %v", failedPods)
	}
	klog.InfoS("Pods started", "numPods", len(pods))
	return results, err
}

大致作用为从 updates 中获取 PodUpdate，然后调用 runOnce 方法，该方法会调用 runPod 方法启动 Pod。

Run

func (kl *Kubelet) Run(updates <-chan kubetypes.PodUpdate) {


	ctx := context.Background()
	if kl.logServer == nil {


		file := http.FileServer(http.Dir(nodeLogDir))
		if utilfeature.DefaultFeatureGate.Enabled(features.NodeLogQuery) && kl.kubeletConfiguration.EnableSystemLogQuery {


			kl.logServer = http.StripPrefix("/logs/", http.HandlerFunc(func(w http.ResponseWriter, req *http.Request) {


				if nlq, errs := newNodeLogQuery(req.URL.Query()); len(errs) > 0 {


					http.Error(w, errs.ToAggregate().Error(), http.StatusBadRequest)
					return
				} else if nlq != nil {


					if req.URL.Path != "/" && req.URL.Path != "" {


						http.Error(w, "path not allowed in query mode", http.StatusNotAcceptable)
						return
					}
					if errs := nlq.validate(); len(errs) > 0 {


						http.Error(w, errs.ToAggregate().Error(), http.StatusNotAcceptable)
						return
					}
					// Validation ensures that the request does not query services and files at the same time
					if len(nlq.Services) > 0 {


						journal.ServeHTTP(w, req)
						return
					}
					// Validation ensures that the request does not explicitly query multiple files at the same time
					if len(nlq.Files) == 1 {


						// Account for the \ being used on Windows clients
						req.URL.Path = filepath.ToSlash(nlq.Files[0])
					}
				}
				// Fall back in case the caller is directly trying to query a file
				// Example: kubectl get --raw /api/v1/nodes/$name/proxy/logs/foo.log
				file.ServeHTTP(w, req)
			}))
		} else {


			kl.logServer = http.StripPrefix("/logs/", file)
		}
	}
	if kl.kubeClient == nil {


		klog.InfoS("No API server defined - no node status update will be sent")
	}

	// Start the cloud provider sync manager
	if kl.cloudResourceSyncManager != nil {


		go kl.cloudResourceSyncManager.Run(wait.NeverStop)
	}

	if err := kl.initializeModules(); err != nil {


		kl.recorder.Eventf(kl.nodeRef, v1.EventTypeWarning, events.KubeletSetupFailed, err.Error())
		klog.ErrorS(err, "Failed to initialize internal modules")
		os.Exit(1)
	}

	// Start volume manager
	go kl.volumeManager.Run(kl.sourcesReady, wait.NeverStop)

	if kl.kubeClient != nil {


		// Start two go-routines to update the status.
		//
		// The first will report to the apiserver every nodeStatusUpdateFrequency and is aimed to provide regular status intervals,
		// while the second is used to provide a more timely status update during initialization and runs an one-shot update to the apiserver
		// once the node becomes ready, then exits afterwards.
		//
		// Introduce some small jittering to ensure that over time the requests won't start
		// accumulating at approximately the same time from the set of nodes due to priority and
		// fairness effect.
		go wait.JitterUntil(kl.syncNodeStatus, kl.nodeStatusUpdateFrequency, 0.04, true, wait.NeverStop)
		go kl.fastStatusUpdateOnce()

		// start syncing lease
		go kl.nodeLeaseController.Run(context.Background())
	}
	go wait.Until(kl.updateRuntimeUp, 5*time.Second, wait.NeverStop)

	// Set up iptables util rules
	if kl.makeIPTablesUtilChains {


		kl.initNetworkUtil()
	}

	// Start component sync loops.
	kl.statusManager.Start()

	// Start syncing RuntimeClasses if enabled.
	if kl.runtimeClassManager != nil {


		kl.runtimeClassManager.Start(wait.NeverStop)
	}

	// Start the pod lifecycle event generator.
	kl.pleg.Start()

	// Start eventedPLEG only if EventedPLEG feature gate is enabled.
	if utilfeature.DefaultFeatureGate.Enabled(features.EventedPLEG) {


		kl.eventedPleg.Start()
	}

	kl.syncLoop(ctx, updates, kl)
}

代码的流程为：

检查是否需要创建日志服务器如果需要则创建
启动云提供商同步管理器
初始化模块，如果出错则打印日志并退出
启动卷管理器
启动两个 goroutine 来更新状态，一个是定时更新，一个是在初始化时更新
启动同步租约的goroutine
定期更新RuntimeUp状态的goroutine
设置iptables规则
启动组件同步循环
如果启用了RuntimeClasses，则启动RuntimeClasses同步循环
启动Pod Lifecycle Event Generator
如果启用了EventedPLEG特性，则启动EventedPLEG
启动 syncloop

syncLoop

// syncLoop is the main loop for processing changes. It watches for changes from
// three channels (file, apiserver, and http) and creates a union of them. For
// an
