漫谈SIMD、SSE指令集与ClickHouse向量化执行

SIMD即"single instruction, multiple data"（单指令流多数据流），是Flynn分类法对计算机的四大分类之一。它本质上是采用一个控制器来控制多个处理器，同时对一组数据中的每一条分别执行相同的操作，从而实现空间上的并行性的技术。

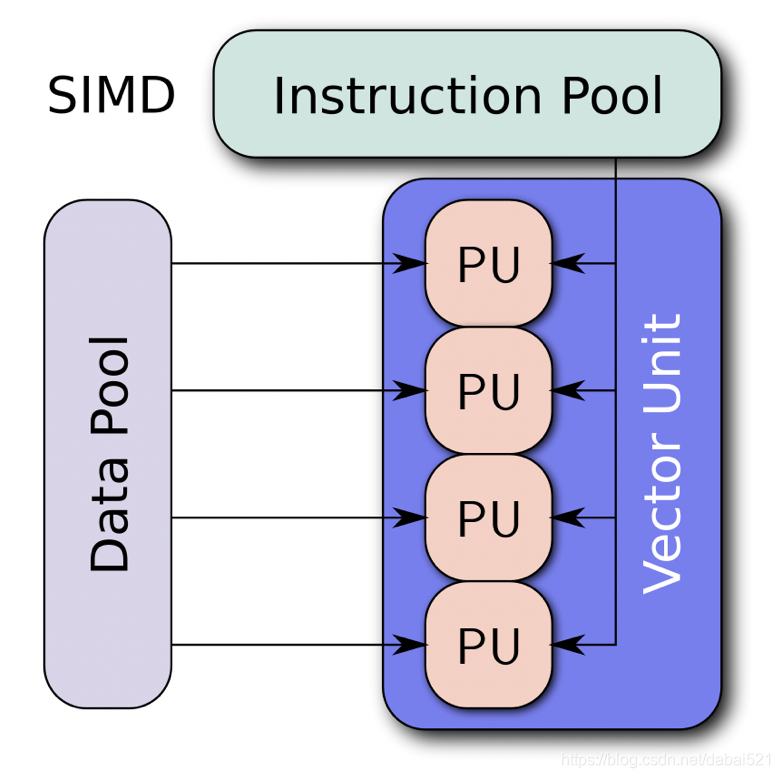

可见，“单指令流”指的是同时只能执行一种操作，“多数据流”则指的是在一组同构的数据（通常称为vector，即向量）上进行操作，如下图所示，PU=processing unit。

二、SIMD在现代计算机的应用甚广泛，最典型的则是在GPU的像素处理流水线中。举个例子，如果要更改一整幅图像的亮度，只需要取出各像素的RGB值存入向量单元（向量单元很宽，可以存储多个像素的数据），再同时将它们做相同的加减操作即可，效率很高。SIMD和MIMD流水线是GPU微架构的基础，就不再展开聊了。

话说回来，CPU是如何实现SIMD的呢？答案是扩展指令集。Intel的第一版SIMD扩展指令集称为MMX，于1997年发布。后来至今的改进版本有SSE（Streaming SIMD Extensions）、AVX（Advanced Vector Extensions），以及AMD的3DNow!等。ClickHouse的向量化执行机制主要依赖于SSE指令集，下面简要介绍之。

三、ClickHouse提供的检查CPU是否支持SSE4.2的命令如下。

grep -q sse4_2 /proc/cpuinfo && echo “SSE 4.2 supported” || echo “SSE 4.2 not supported”

SSE指令集以8个128位寄存器为基础，命名为XMM0_{XMM7。在AMD64（即64位扩展）指令集中，又新增了XMM8}XMM15。一个XMM寄存器原本只能存储一种数据类型：

4个32位单精度浮点数
SSE2又扩展到能够存储以下类型：

2个64位双精度浮点数
2个64位/4个32位/8个16位整数
16个字节或字符

四、那么如何利用SSE指令集呢？主要有以下3种方法：

1.直接编写（内嵌）汇编语句；
2.利用厂商提供的扩展库函数。Intel将这类指令和函数统称为intrinsics，官方提供的速查手册见这里；
3.开启编译器的优化（-msse、-msse2等等），编译器会自动将符合条件的情景（如数组相加、矩阵相乘等）编译为intrinsic指令。

五、ClickHouse向量化执行示例

计算Filter中1的数量
在ClickHouse的底层，过滤器（Filter）是一个预分配空间的、无符号8位整形数的数组，用于表示WHERE和HAVING子句的条件及真值，每一位的取值为0或1，即表示条件为假或真。Filter和列（IColumn）是共生的，在ColumnsCommon.cpp中，提供了通用的计算Filter中1的数量的方法，代码如下。

 size_t countBytesInFilter(const IColumn::Filter & filt)
{
	size_t count = 0;

/** NOTE: In theory, `filt` should only contain zeros and ones.
  * But, just in case, here the condition > 0 (to signed bytes) is used.
  * It would be better to use != 0, then this does not allow SSE2.
  */

const Int8 * pos = reinterpret_cast<const Int8 *>(filt.data());
const Int8 * end = pos + filt.size();

#if defined(__SSE2__) && defined(__POPCNT__)
const __m128i zero16 = _mm_setzero_si128();
const Int8 * end64 = pos + filt.size() / 64 * 64;

for (; pos < end64; pos += 64)
    count += __builtin_popcountll(
        static_cast<UInt64>(_mm_movemask_epi8(_mm_cmpgt_epi8(
            _mm_loadu_si128(reinterpret_cast<const __m128i *>(pos)),
            zero16)))
        | (static_cast<UInt64>(_mm_movemask_epi8(_mm_cmpgt_epi8(
            _mm_loadu_si128(reinterpret_cast<const __m128i *>(pos + 16)),
            zero16))) << 16)
        | (static_cast<UInt64>(_mm_movemask_epi8(_mm_cmpgt_epi8(
            _mm_loadu_si128(reinterpret_cast<const __m128i *>(pos + 32)),
            zero16))) << 32)
        | (static_cast<UInt64>(_mm_movemask_epi8(_mm_cmpgt_epi8(
            _mm_loadu_si128(reinterpret_cast<const __m128i *>(pos + 48)),
            zero16))) << 48));

      /// TODO Add duff device for tail?
     #endif

    for (; pos < end; ++pos)
        count += *pos > 0;

    return count;
}

defined(SSE2)说明当前环境支持SSE2指令集，而defined(POPCNT)说明支持硬件级位计数的POPCNT指令。下面根据手册简要介绍一下代码中涉及到的intrinsic函数：

_mm_setzero_si128()：初始化128位（16字节）的全0位图，即一个XMM寄存器。
_mm_loadu_si128(mem_addr)：从内存地址mem_addr处加载128位的整形数据。
_mm_cmpgt_epi8(a, b)：按8位比较a和b两个128位整形数，若a的对应8位比b的对应8位大，则填充对应位为全1，否则填充全0。
_mm_movemask_epi8(a)：根据128位整形数a的每个8位组的最高位创建掩码，一共16位长，返回int结果（高16位用0填充）。
最后，__builtin_popcountll()函数相当于直接调用POPCNT指令算出64位数的汉明权重。

由上可见，这个函数的每次循环都将连续64个Filter的真值数据（即Int8类型）压缩到一个UInt64中一起做位计数。其中每次调用上述指令都会处理16个Int8，正好是128位，SIMD的思想就是这样体现出来的。由于SSE指令集中没有真正的位运算指令，所以压缩的过程略显繁琐，但是仍然比笨方法（逐个遍历判断）效率高很多。

六、经过多次测试，不使用SSE的版本的耗时总是使用SSE的版本的3倍多。鉴于ClickHouse在很多地方都渗透了SIMD和SSE，积少成多，效率提升自然就非常可观了。
