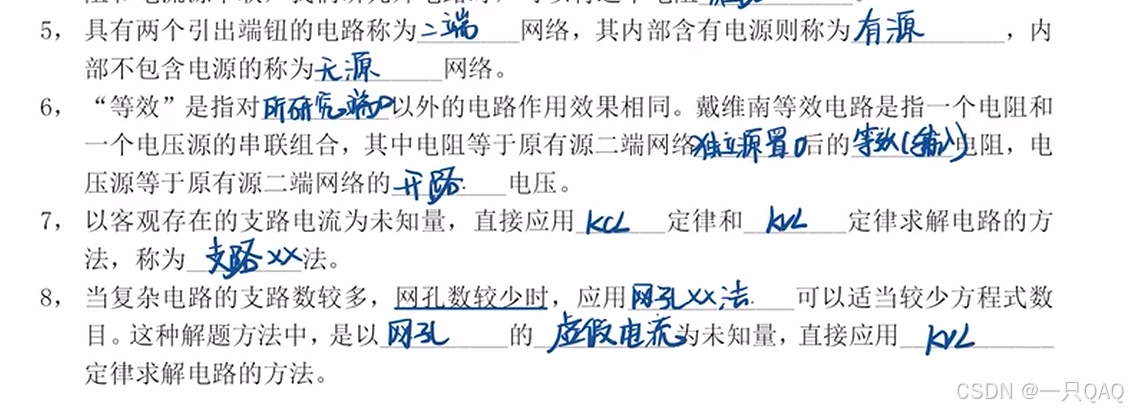

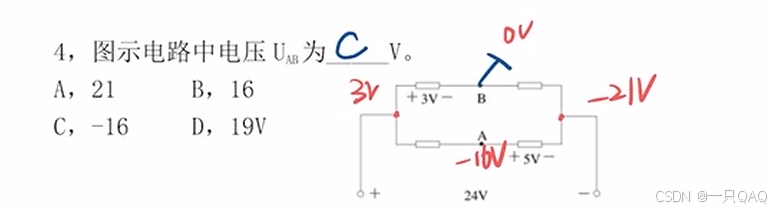

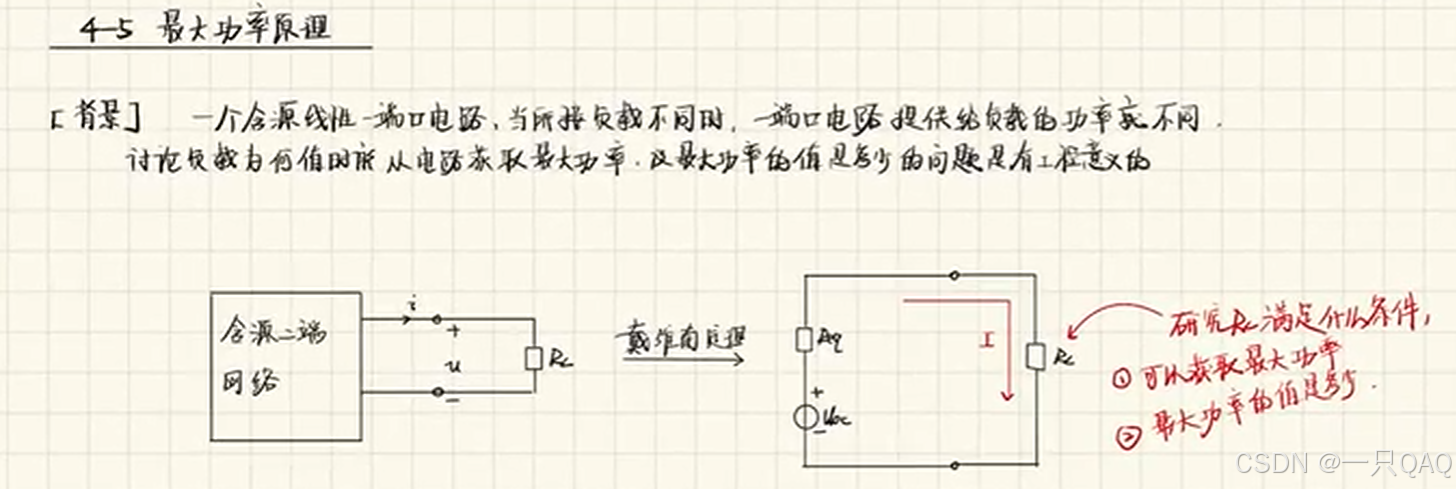

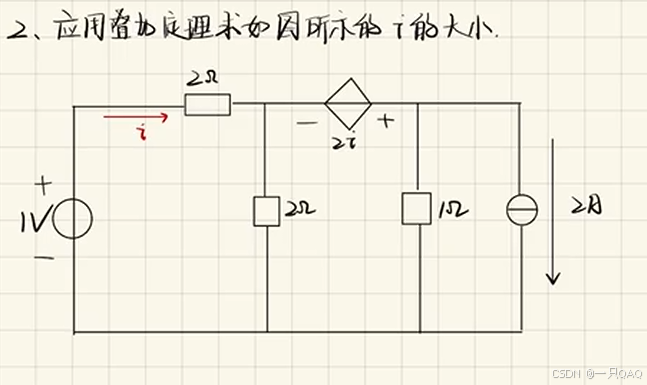

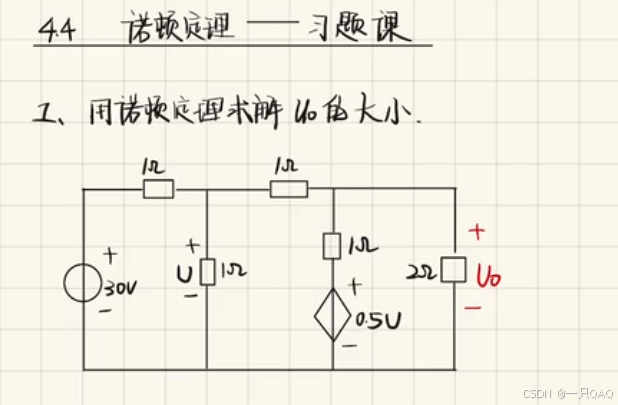

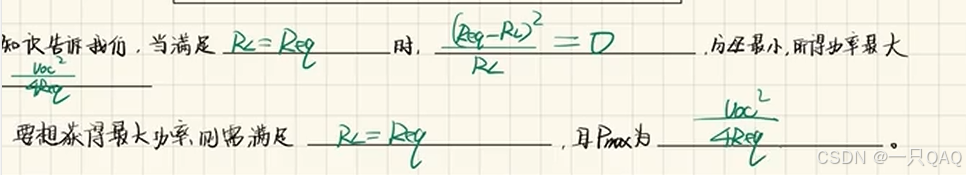

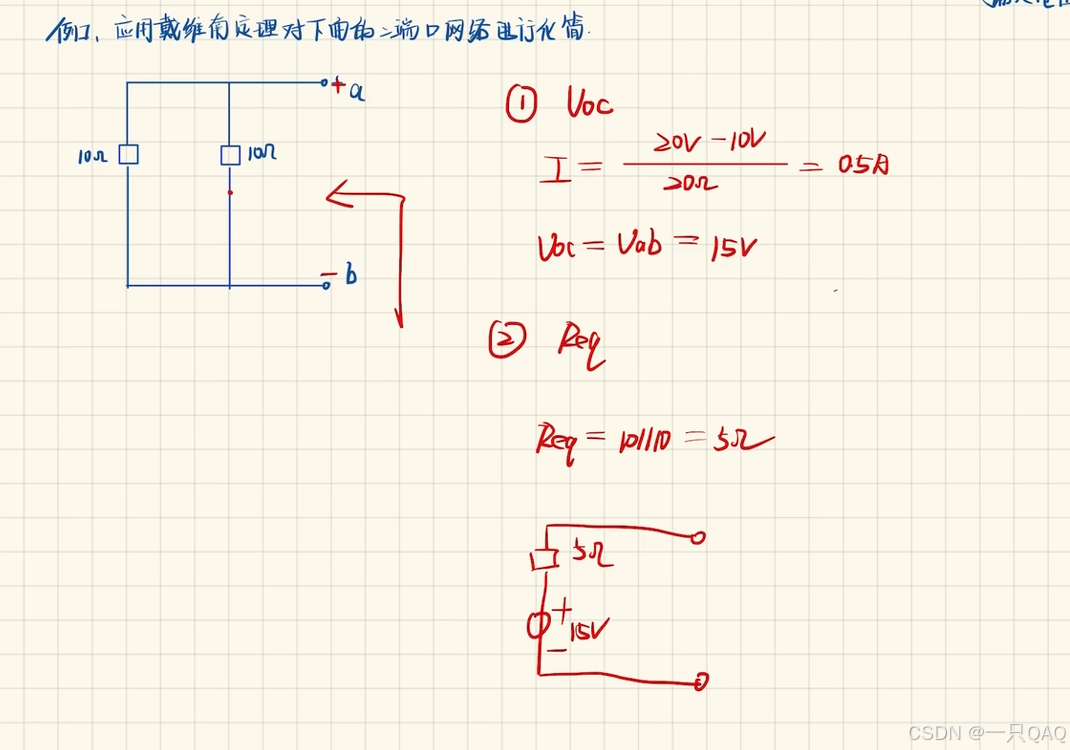

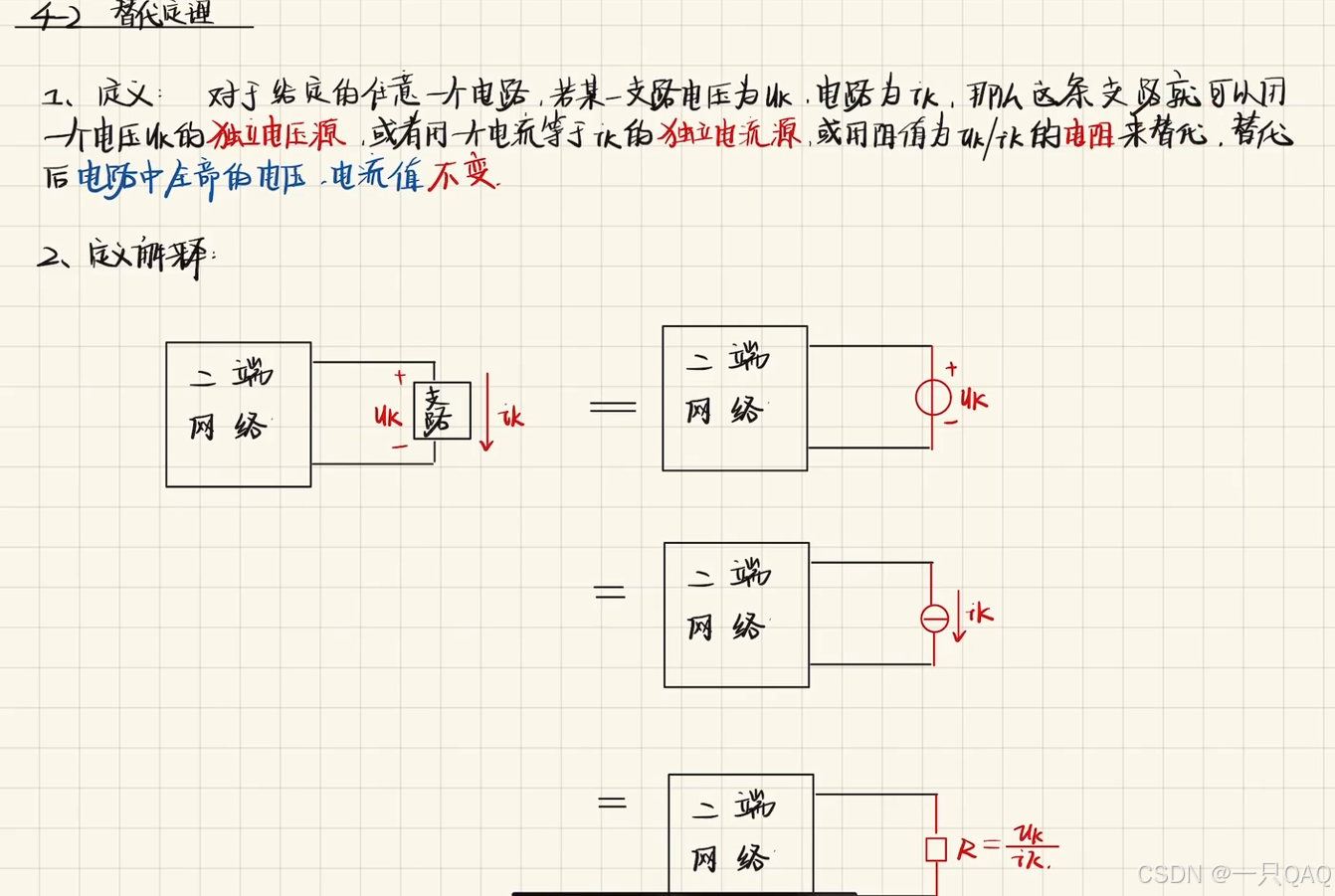

在这里插入图片描述

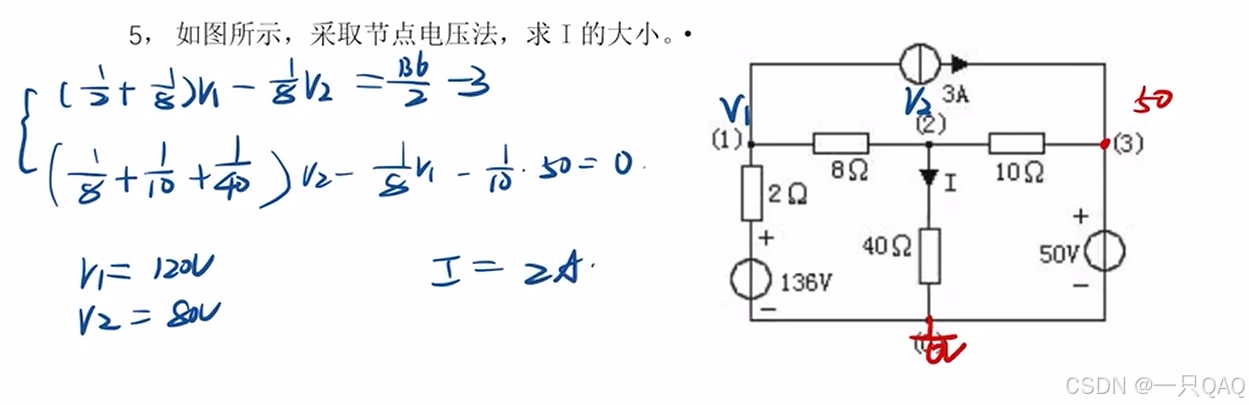

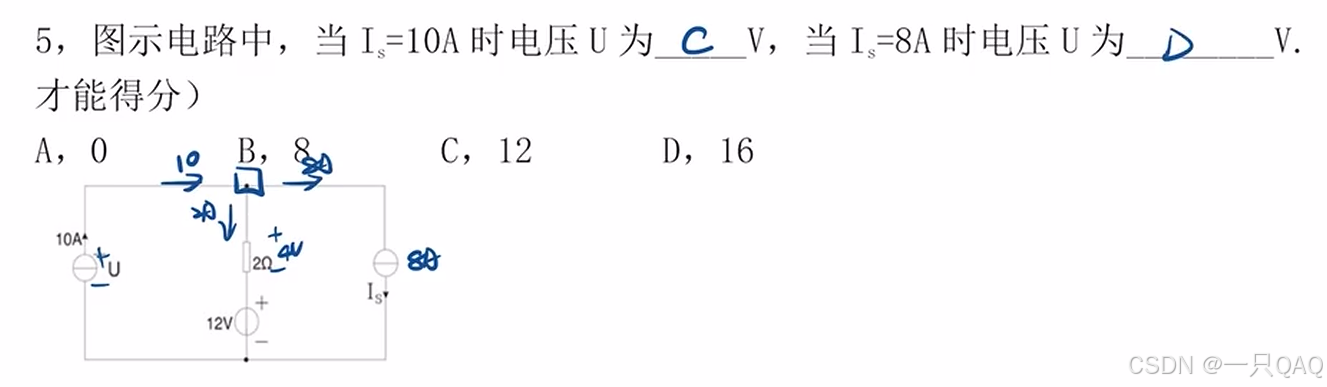

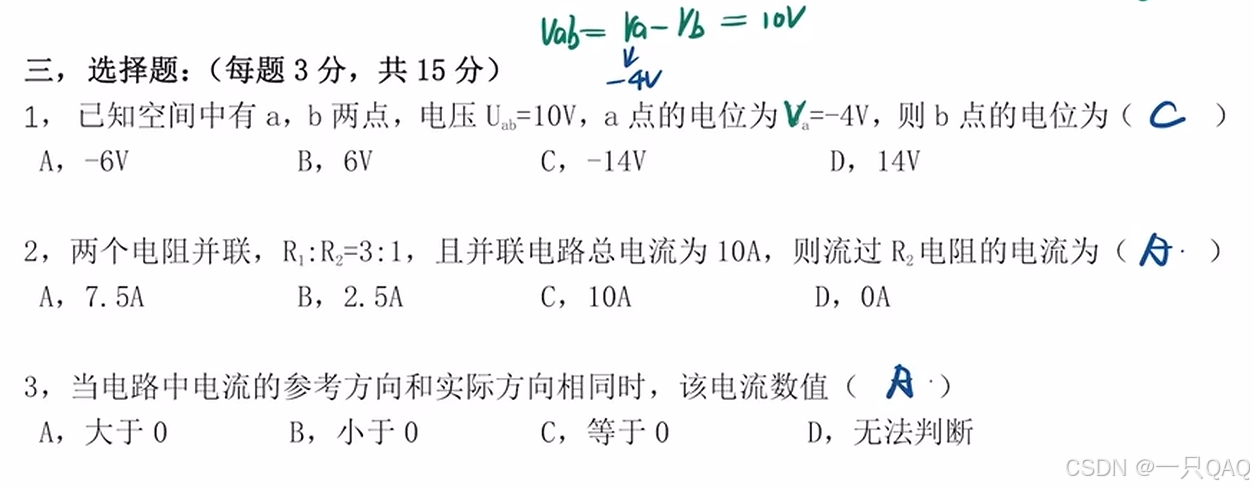

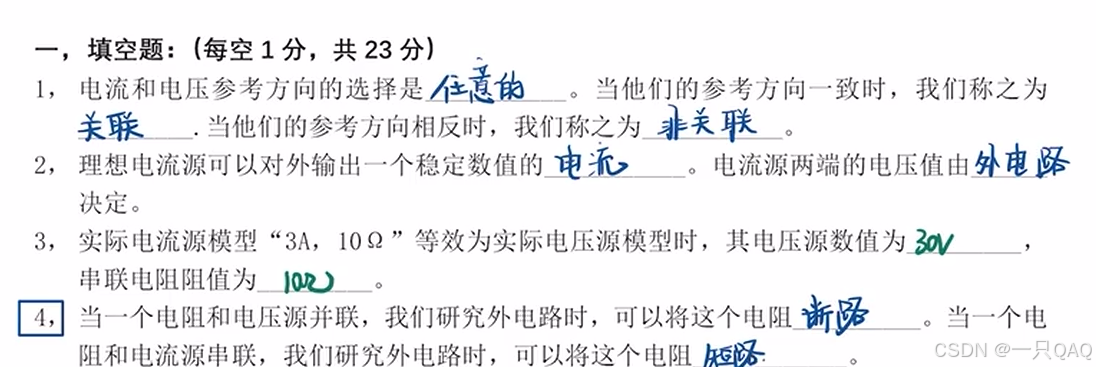

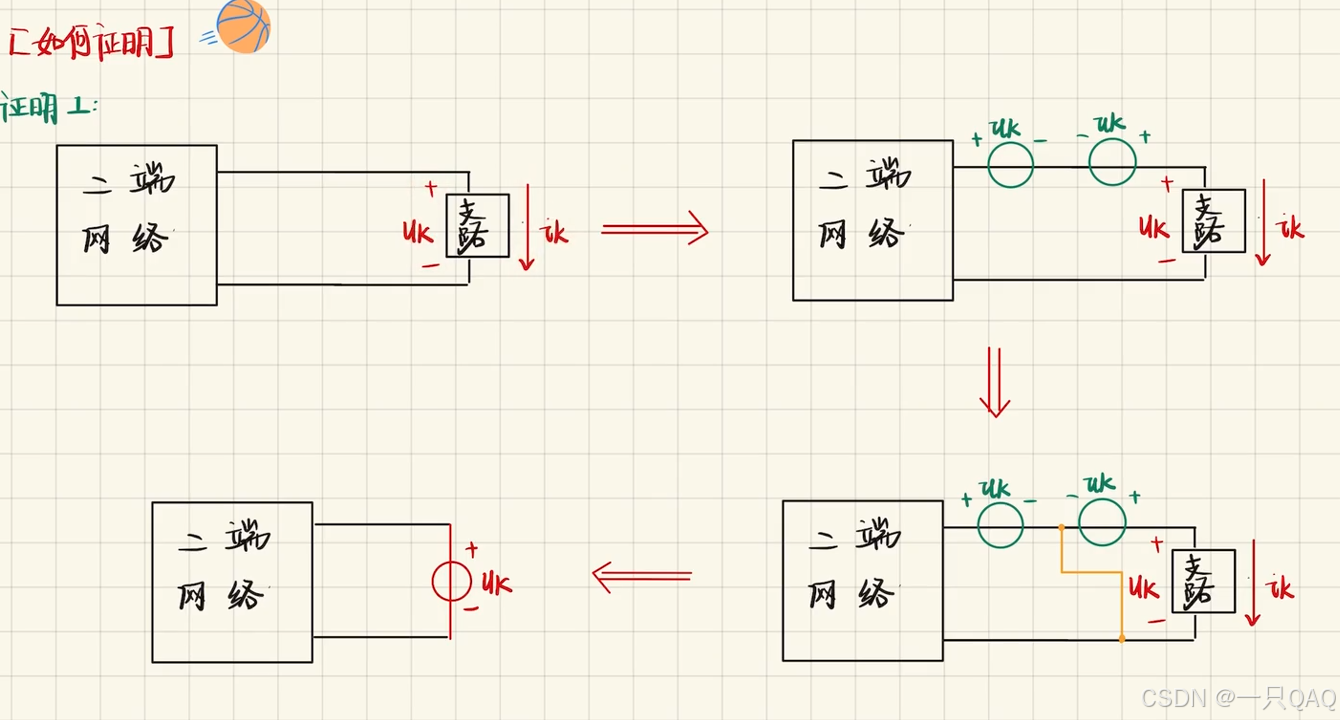

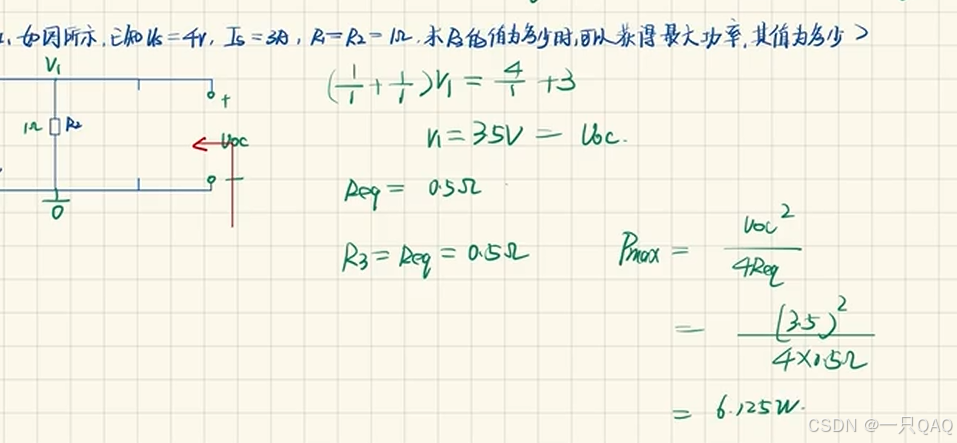

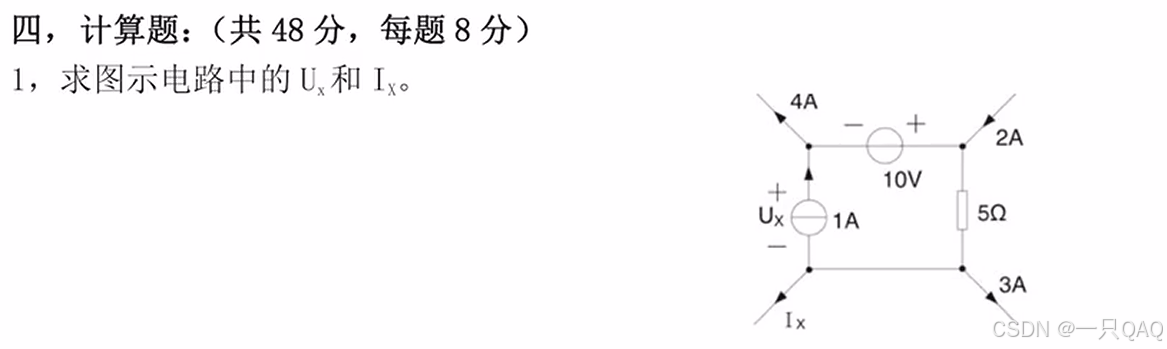

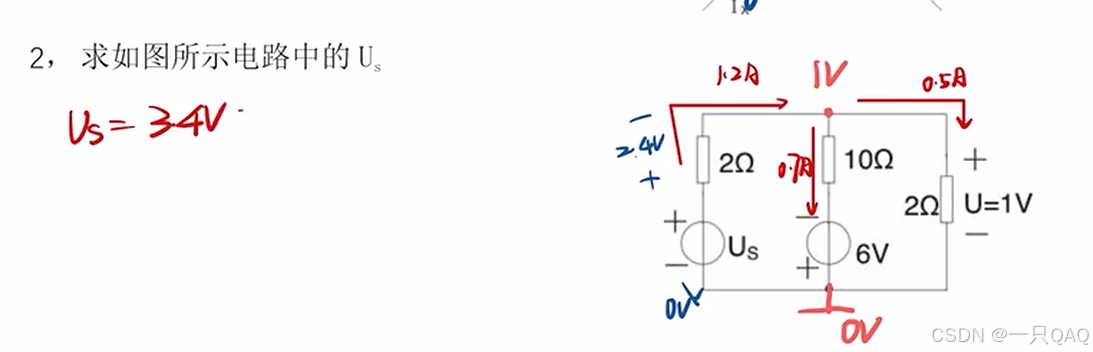

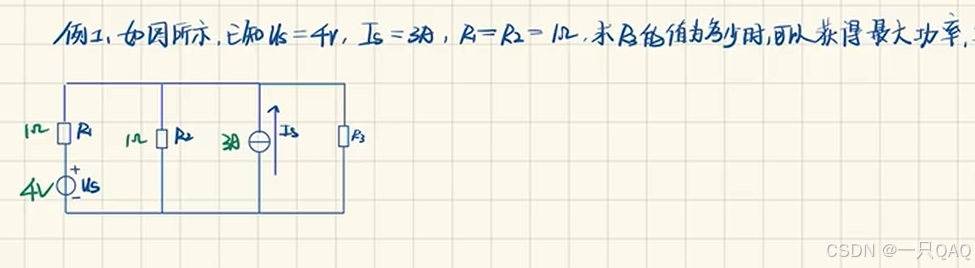

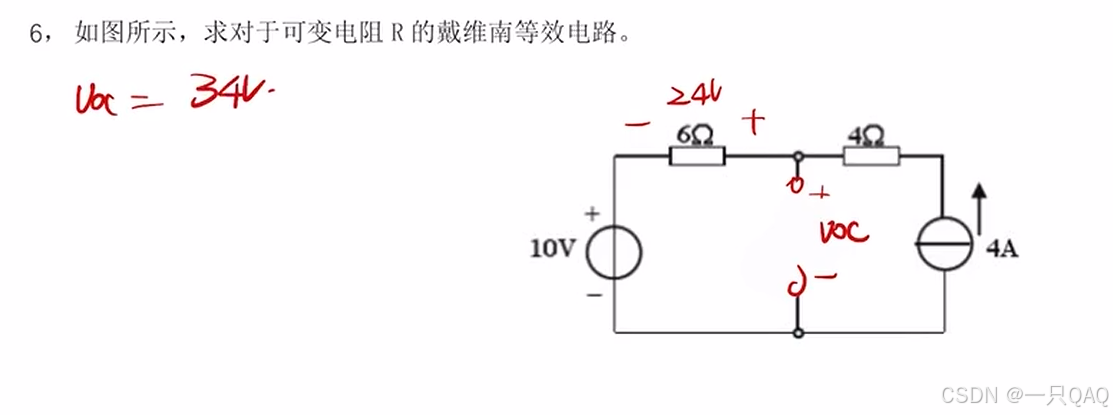

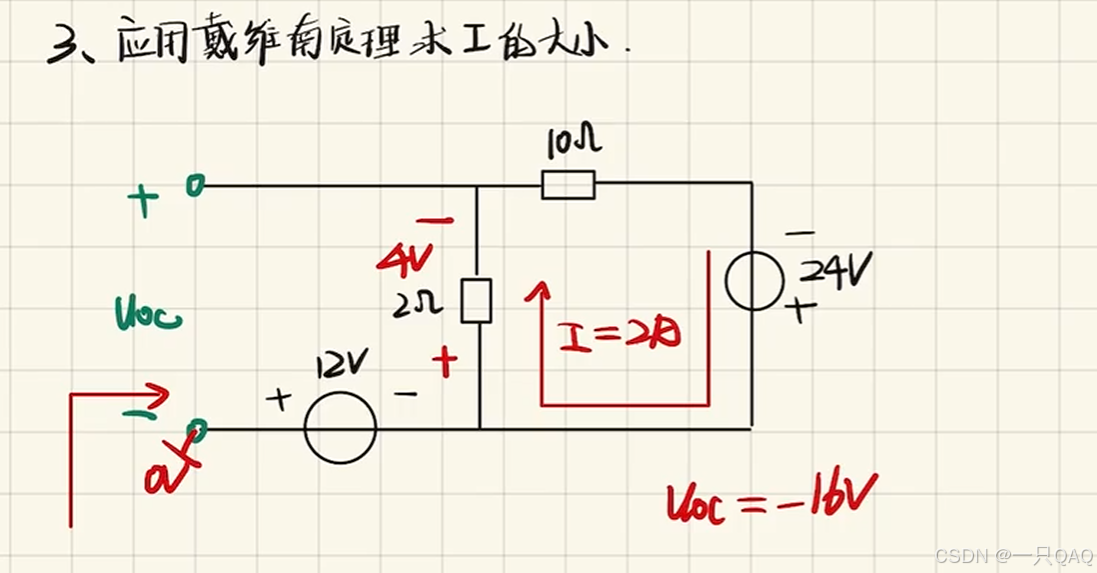

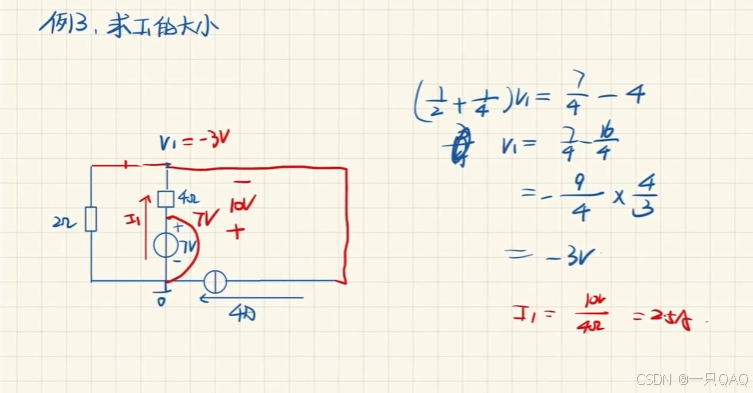

任何元件和电流源串联的时候，在研究外电路的时候，此元件可以被短路

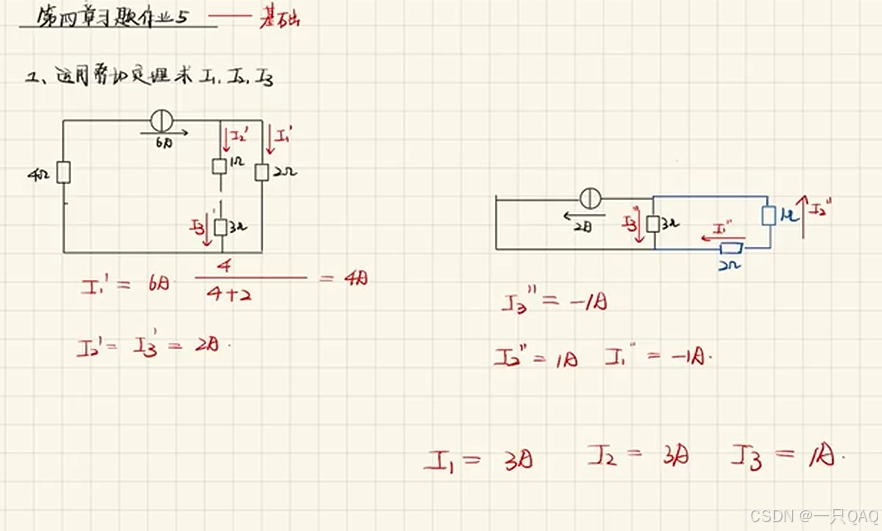

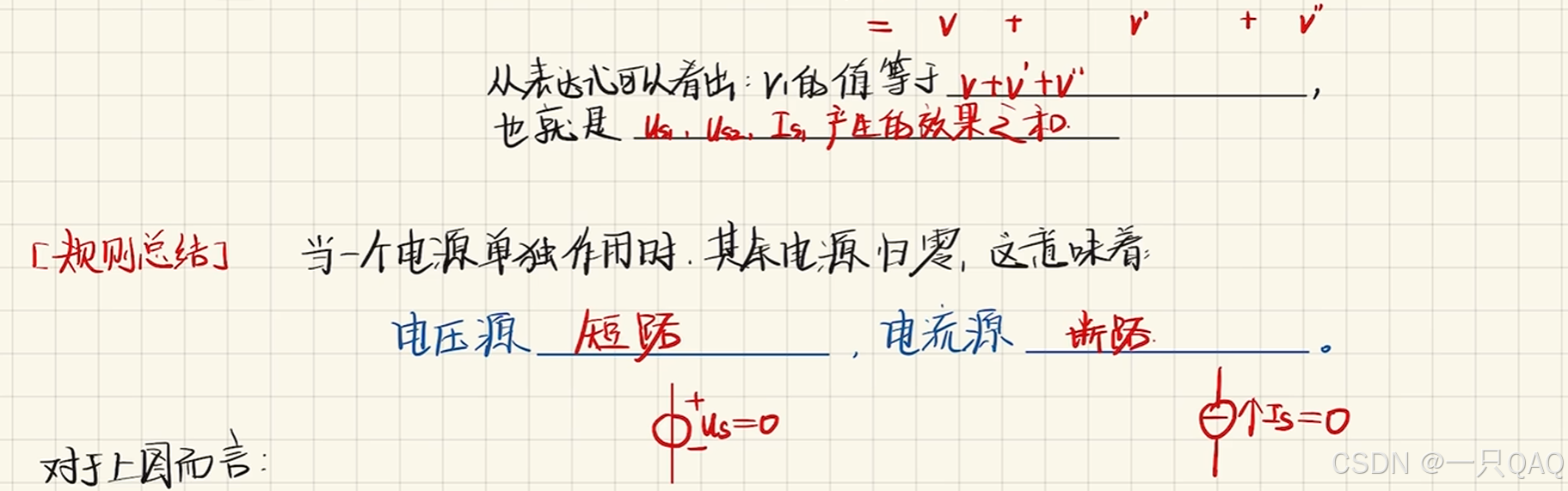

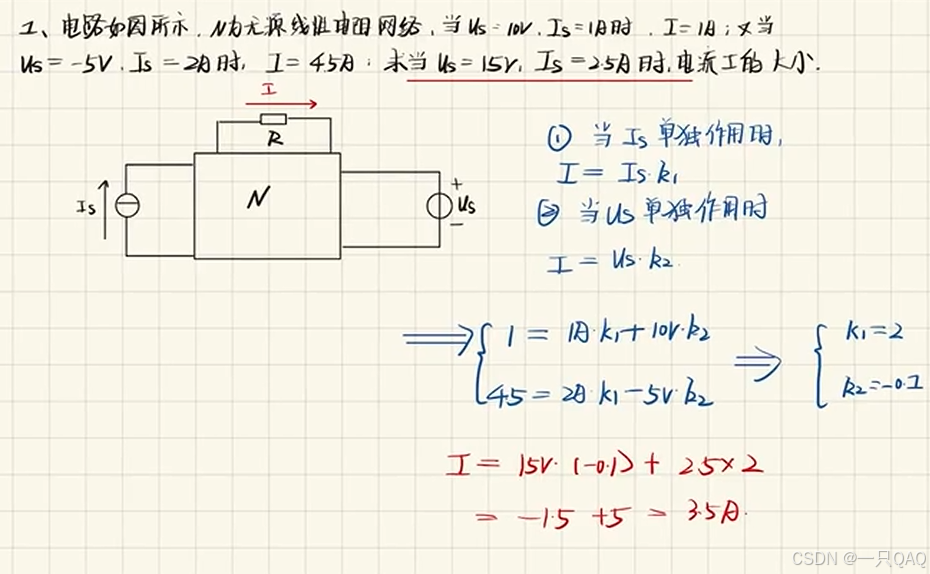

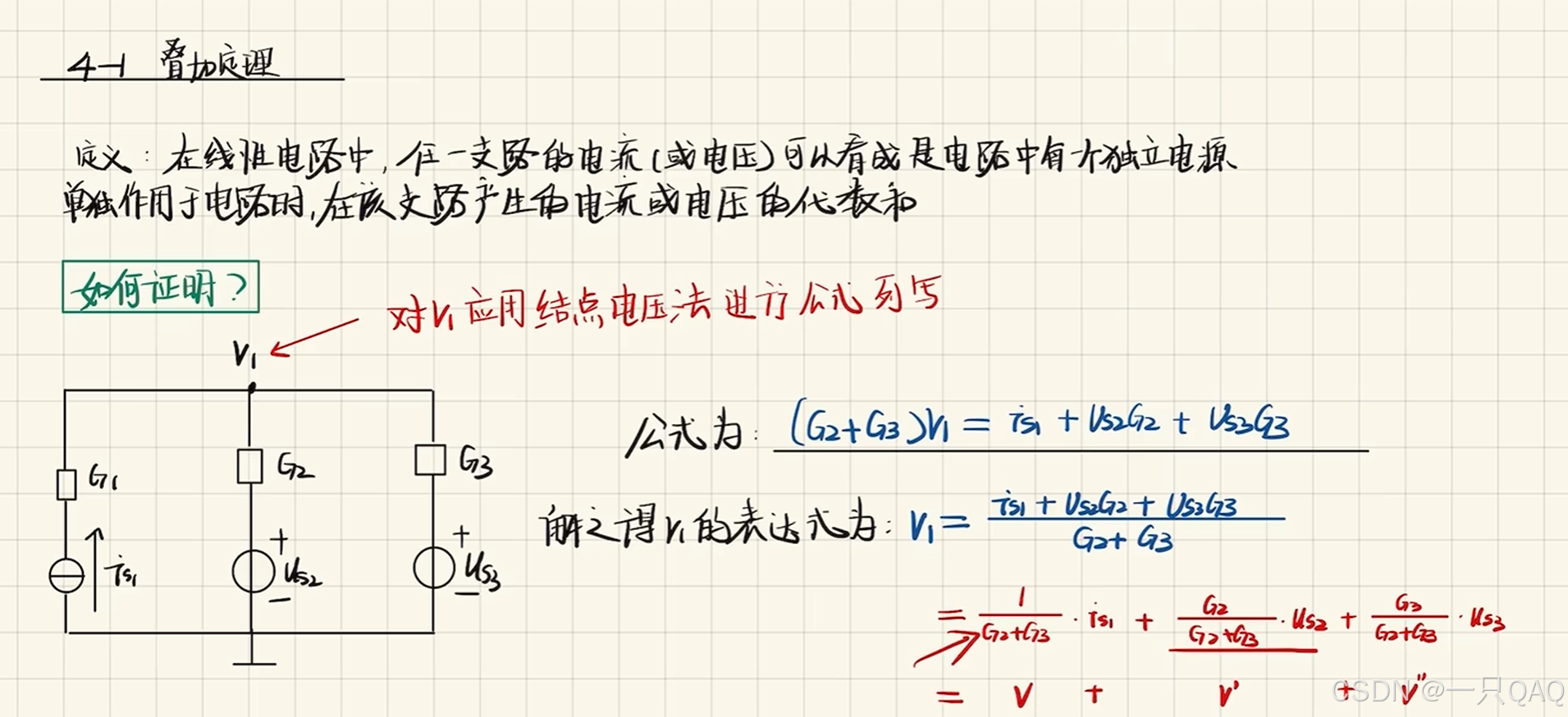

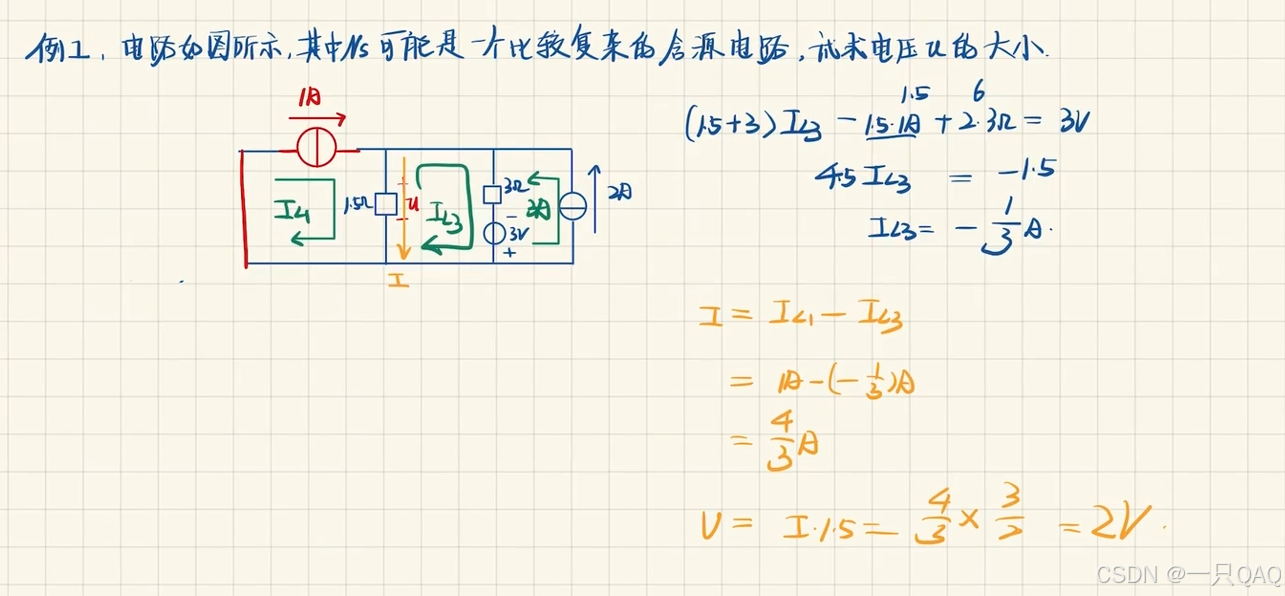

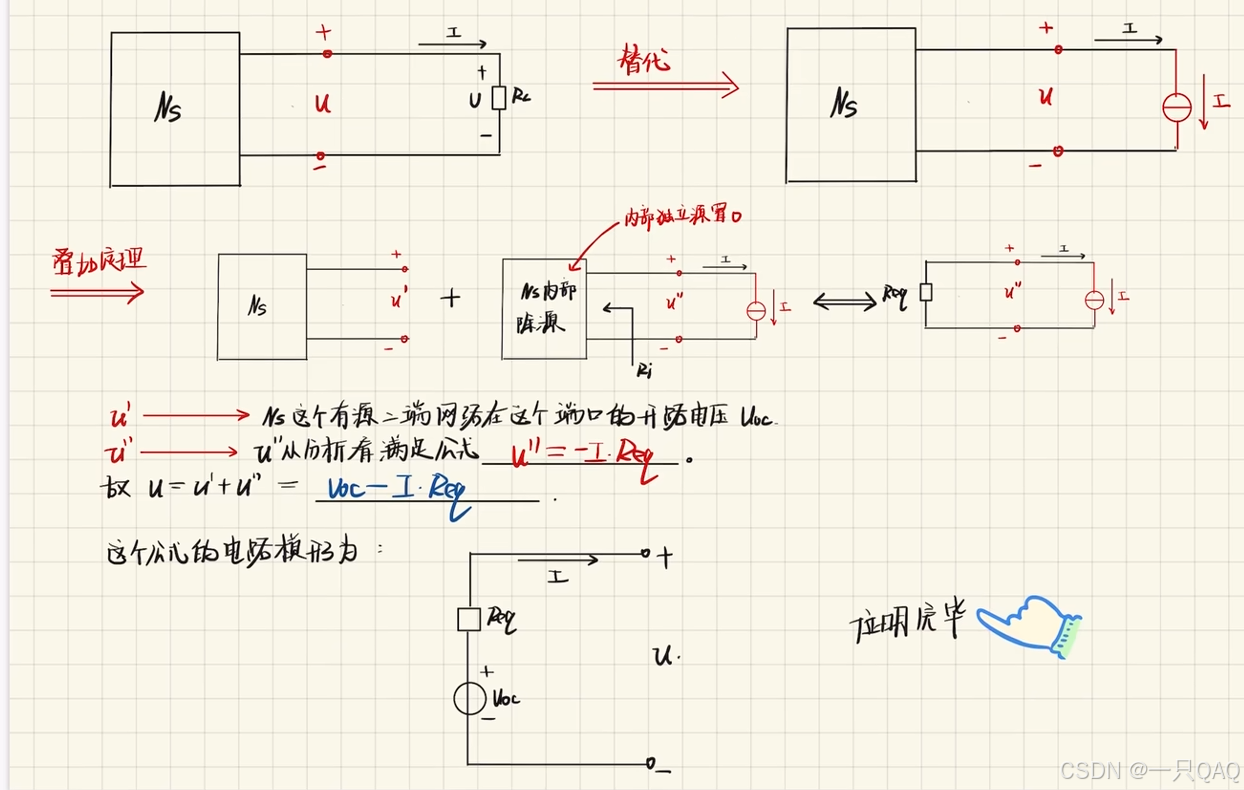

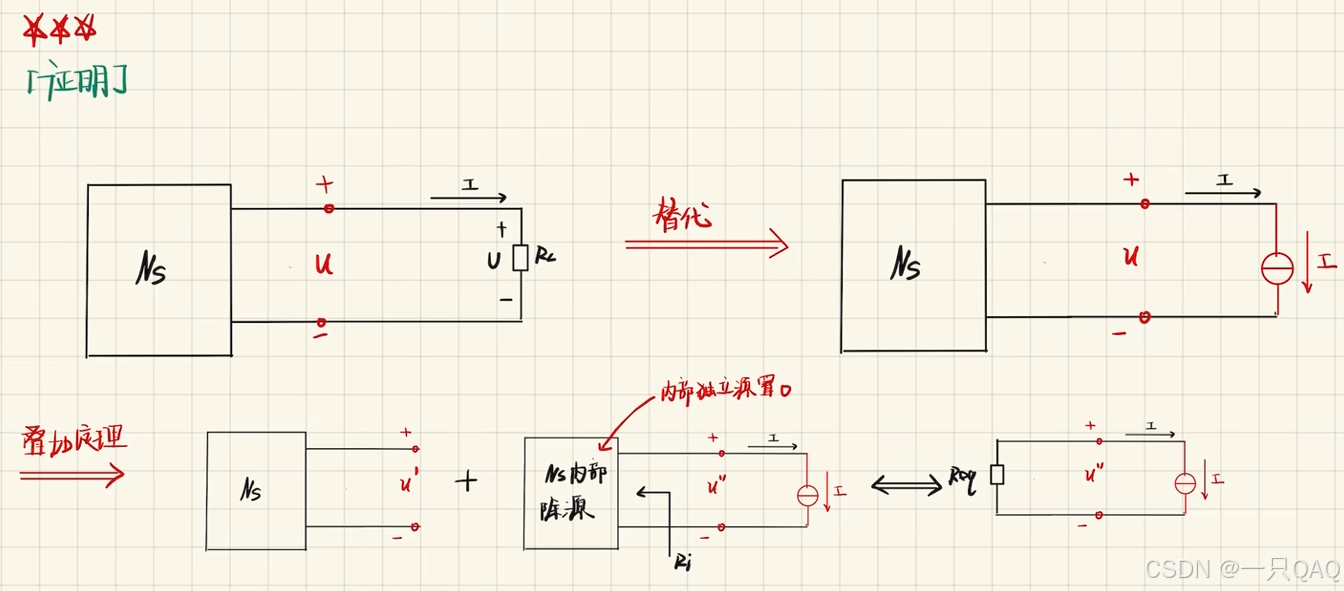

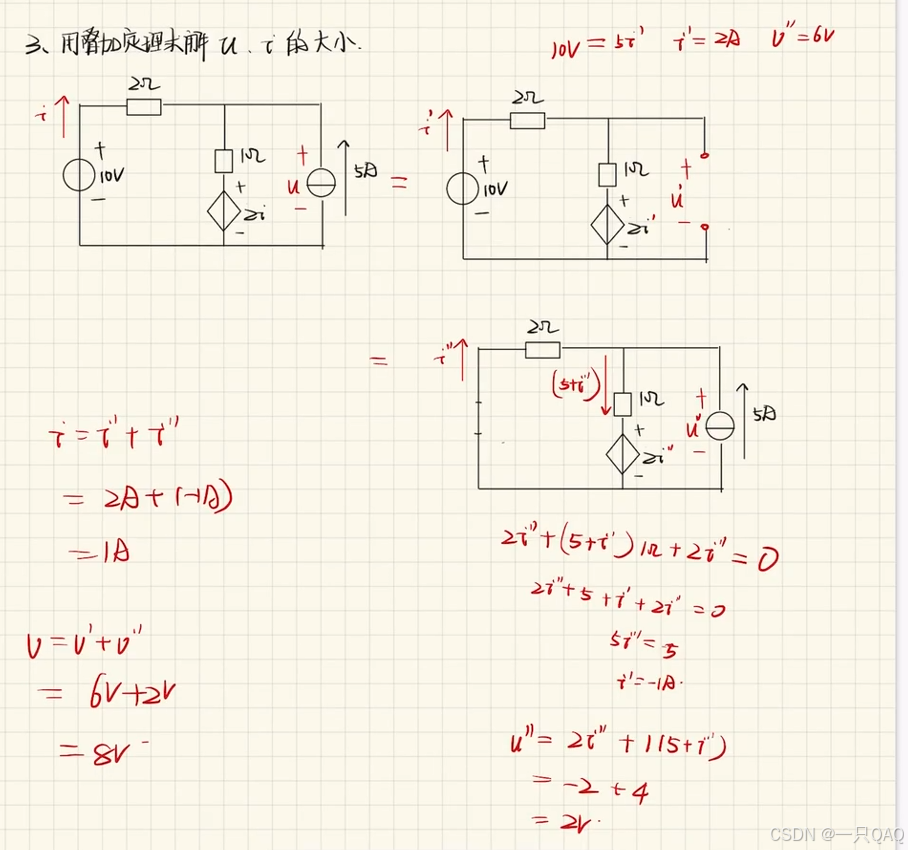

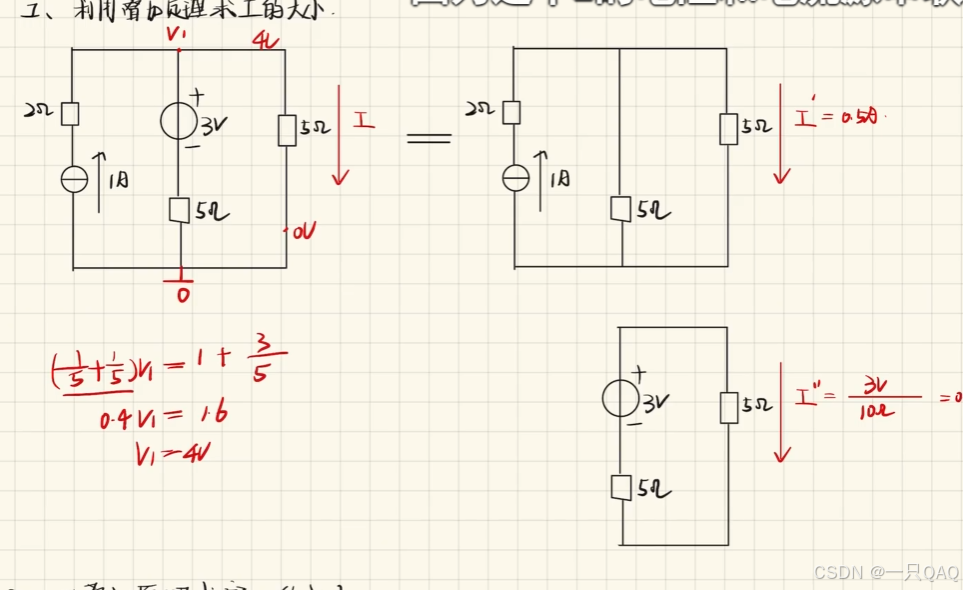

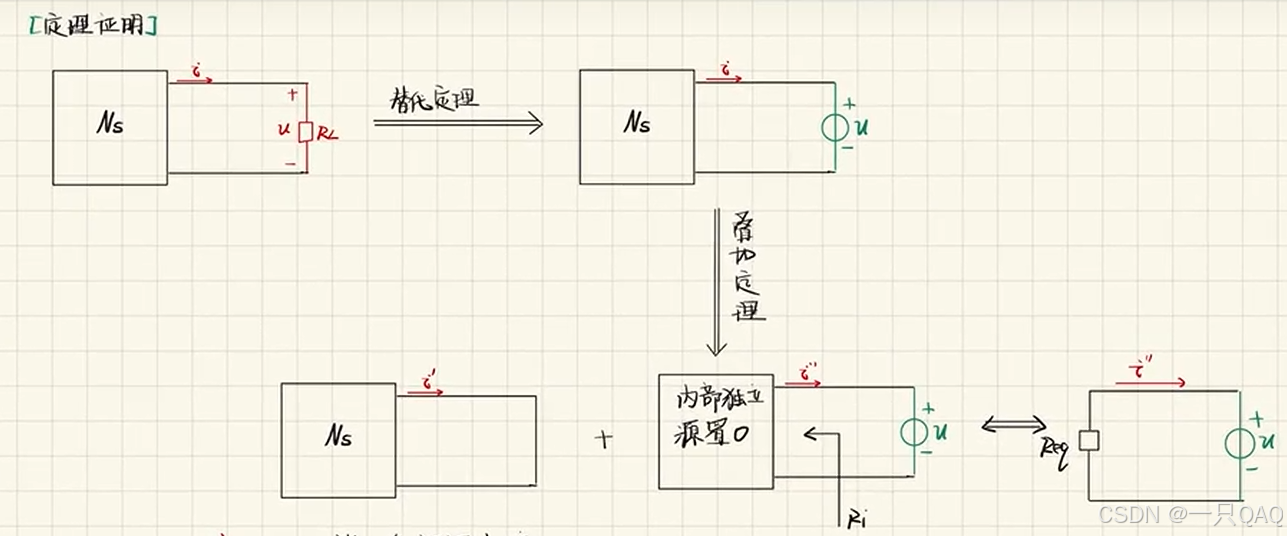

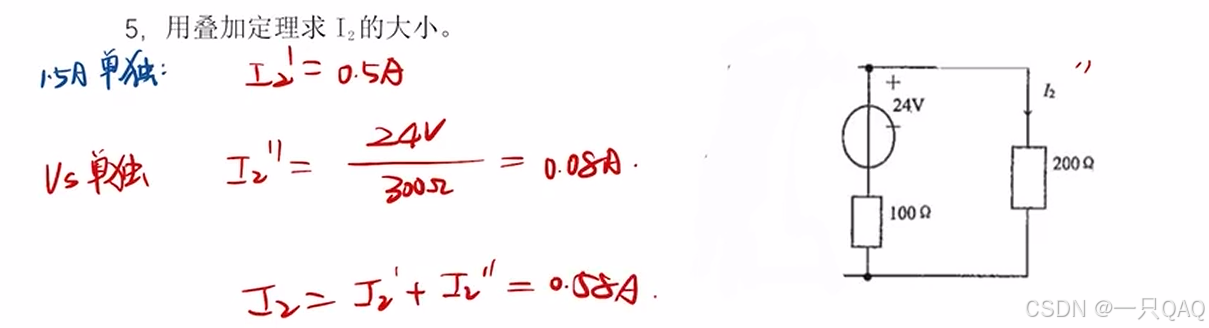

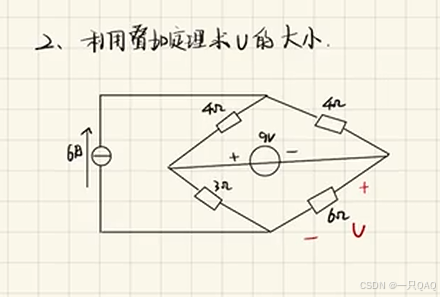

叠加定理：有源二端网络Ns单独工作时，电流源断开处理，在相同的点获得的电压是U撇，是开路电压，没有电流，第二部分是电流源单独作用时，有源二端网络Ns内部所有的独立源置0，从外往里看就是纯电阻电路或只含受控源的电路，在相同的位置点获得的电压是U撇撇，

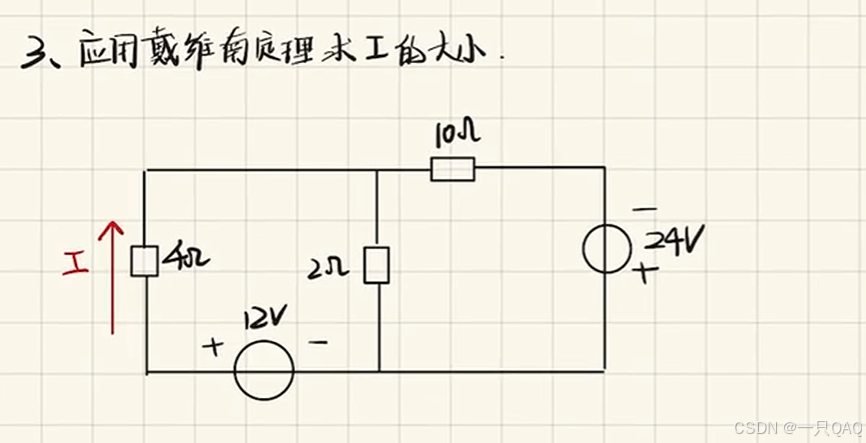

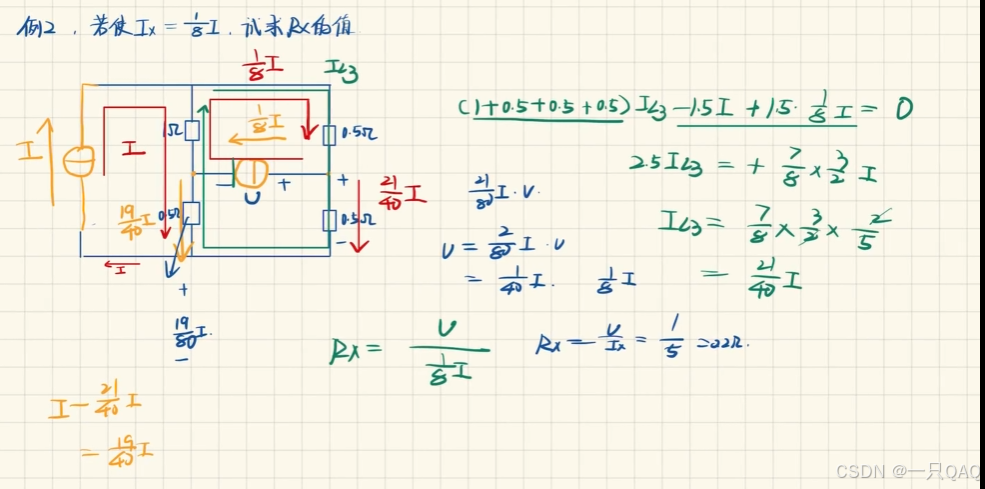

在这里插入图片描述

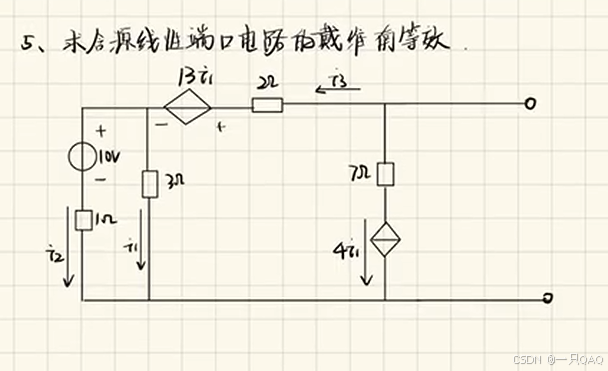

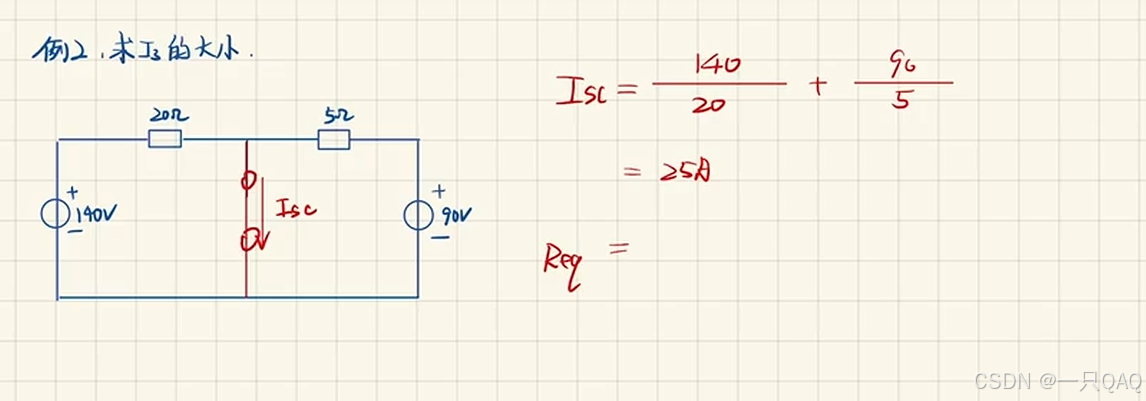

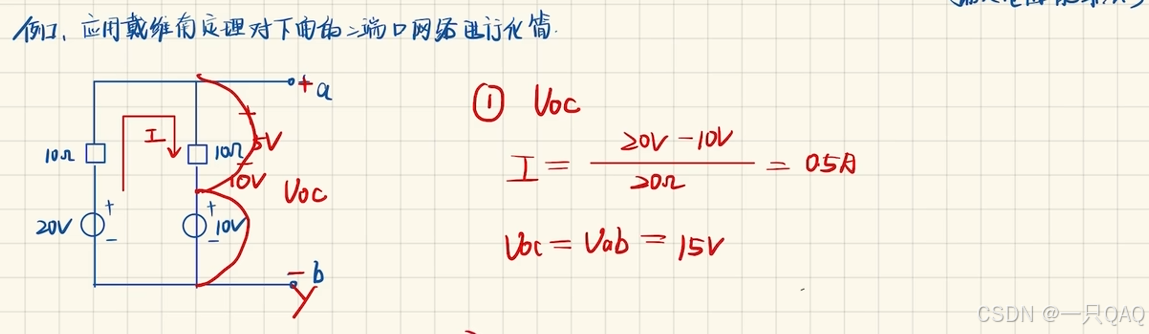

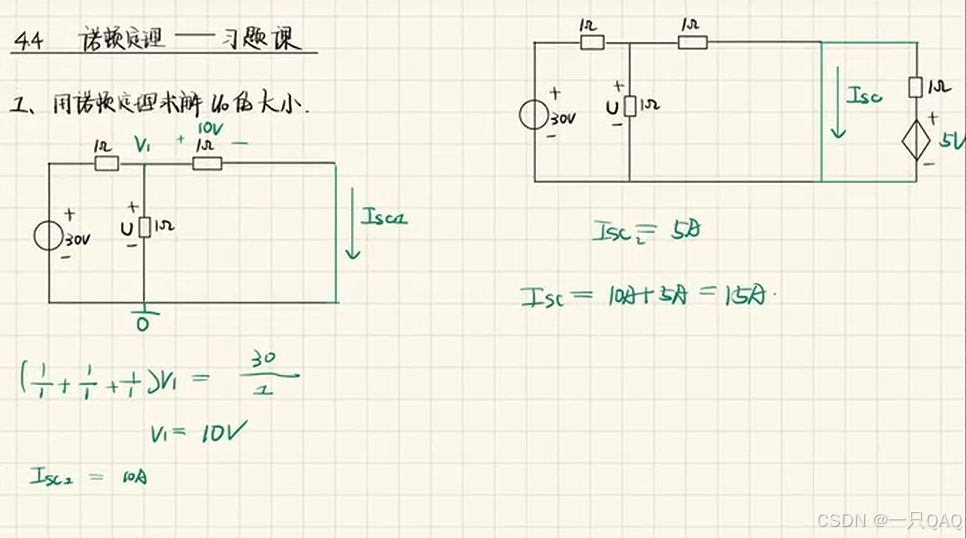

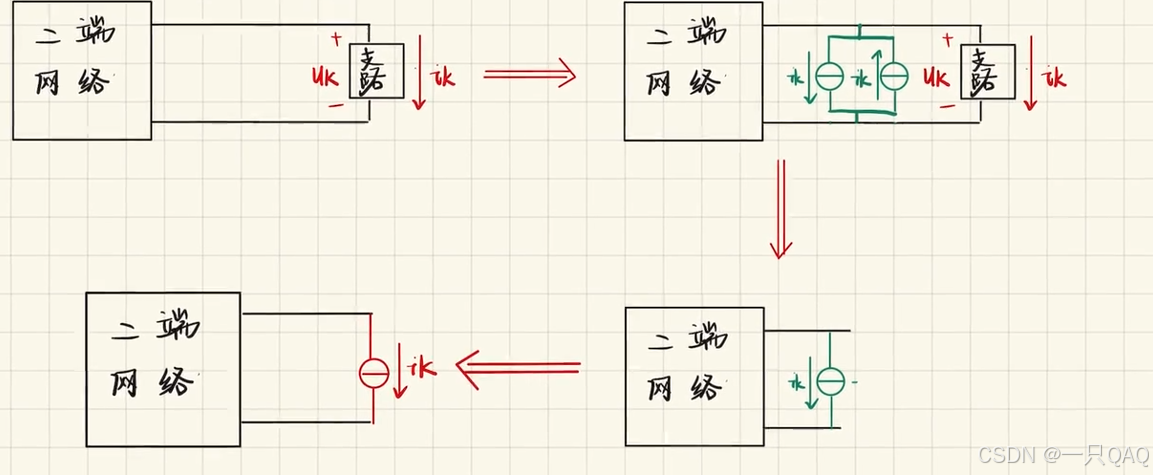

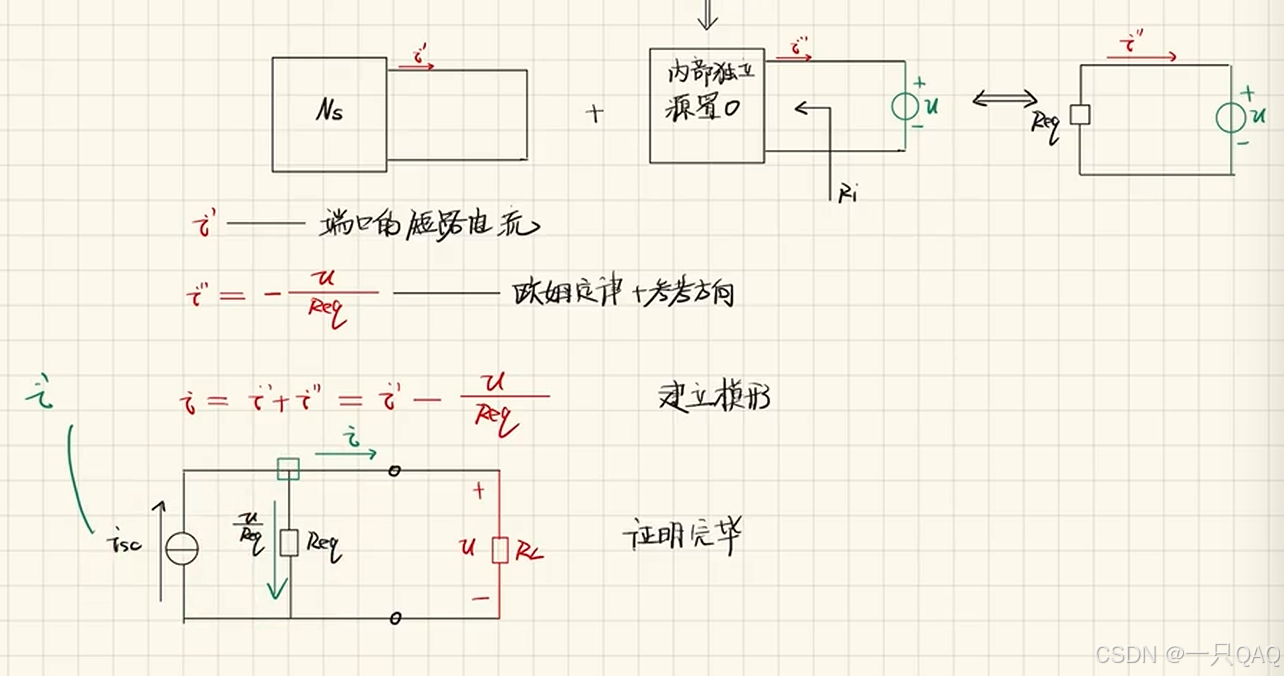

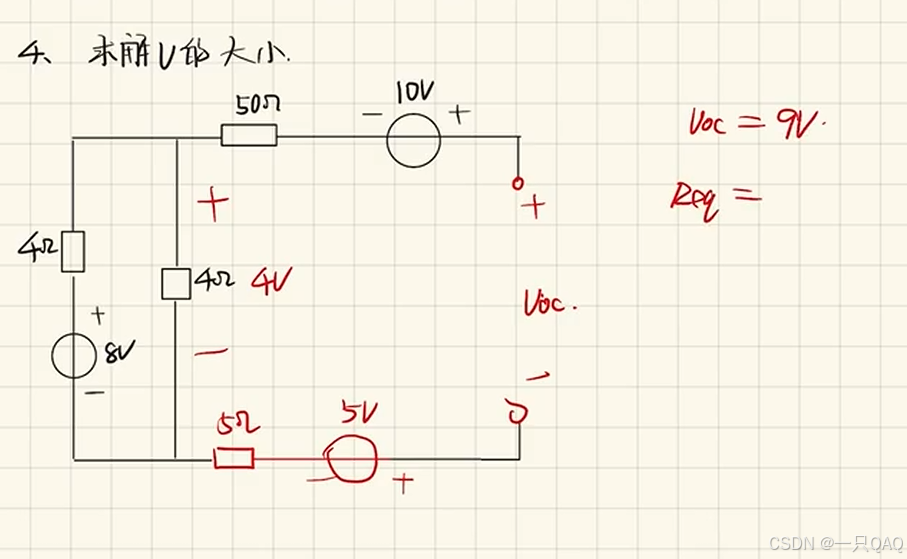

有源二端网络等效为实际的电压源模型，

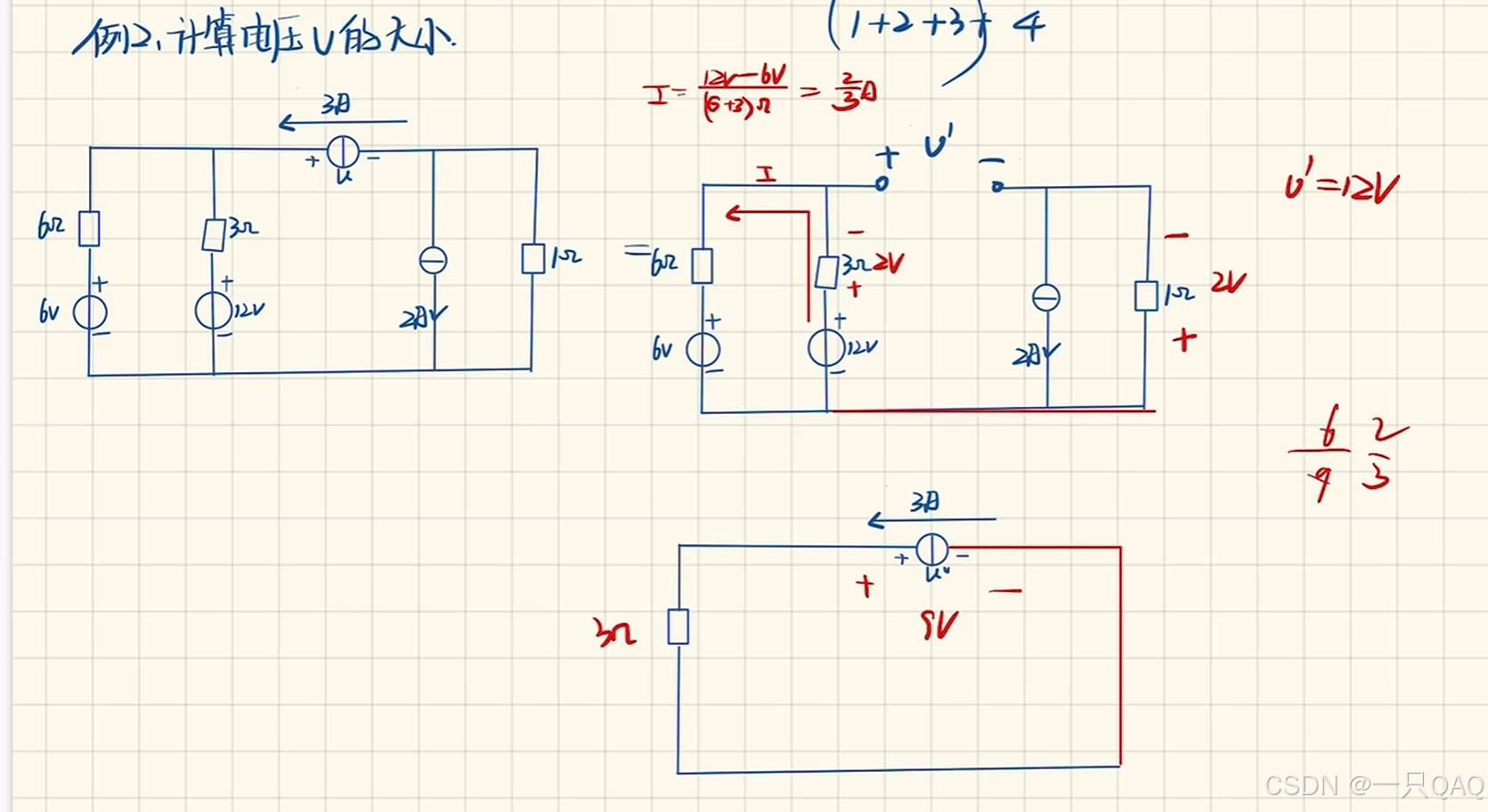

在这里插入图片描述

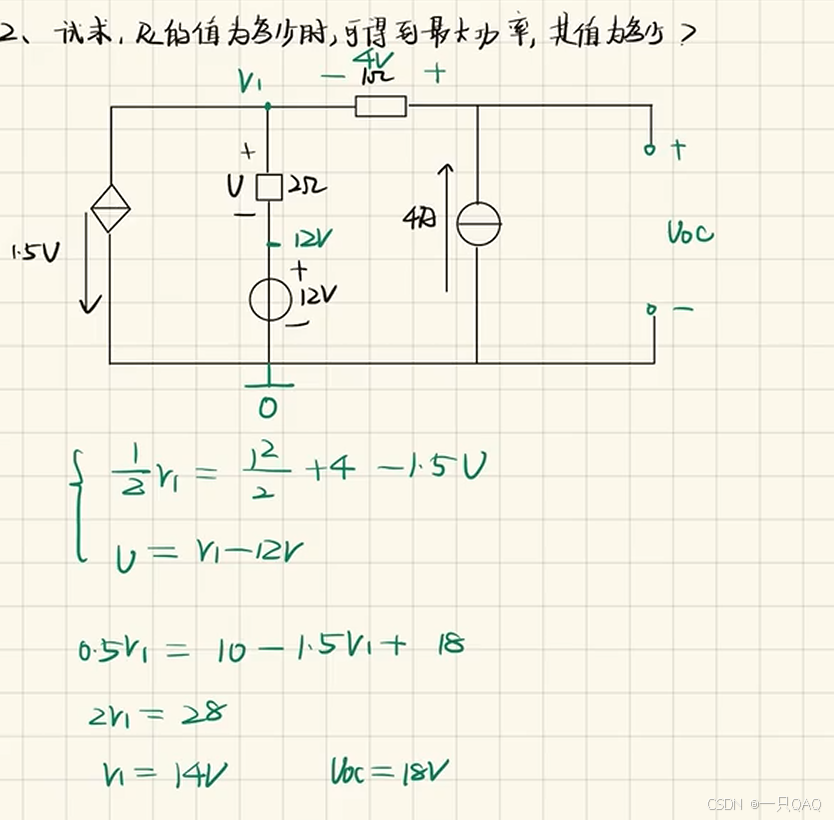

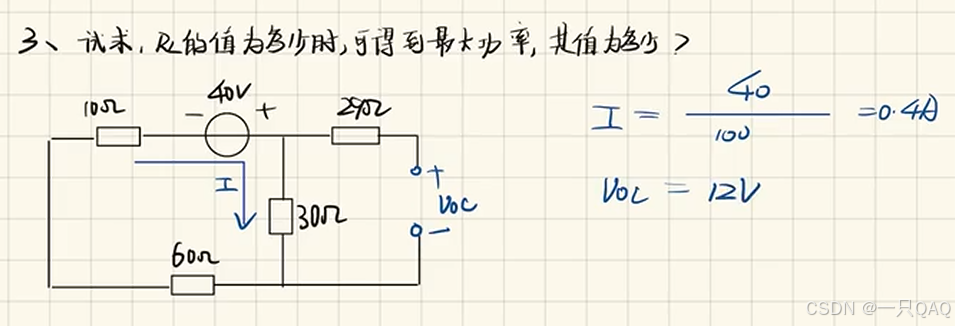

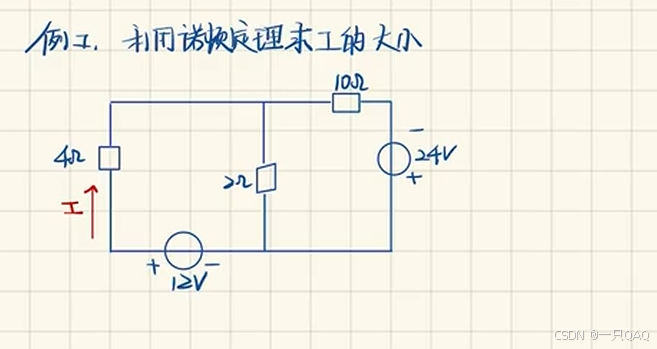

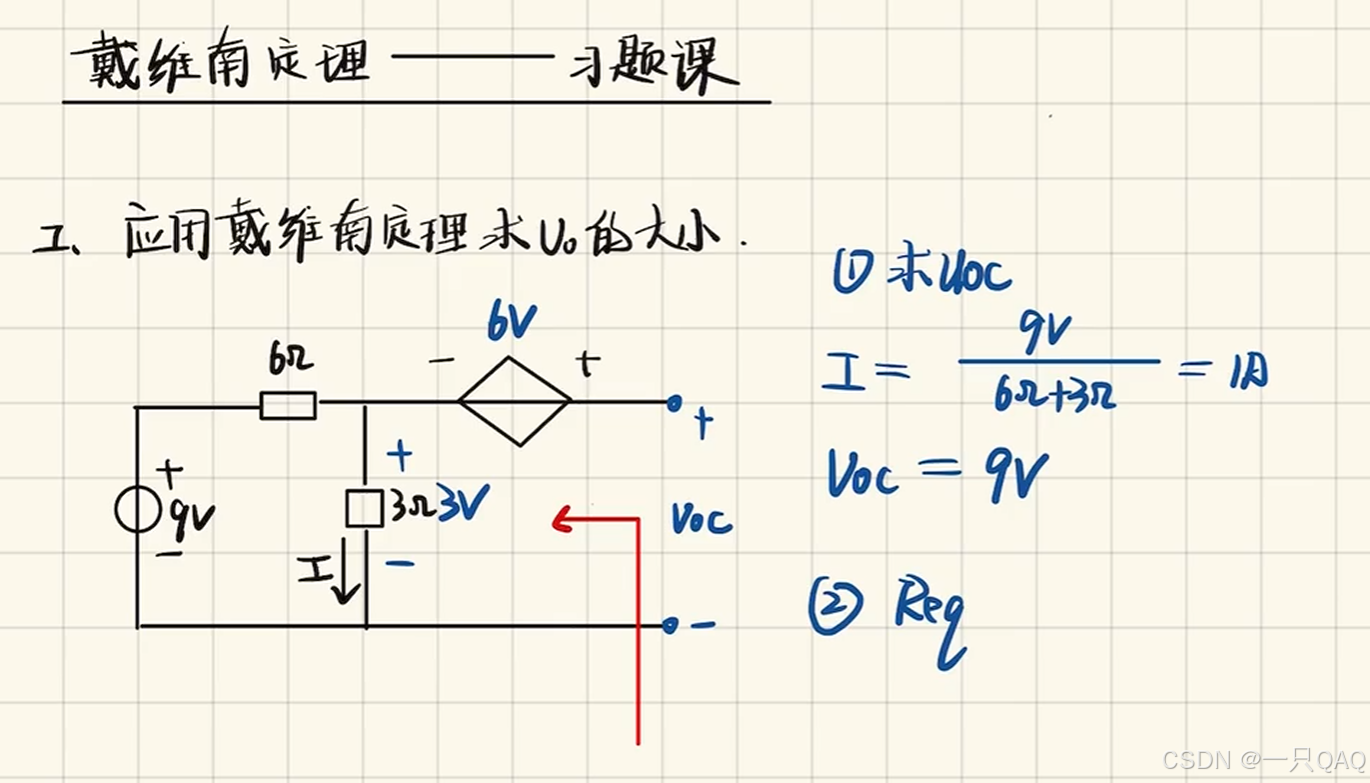

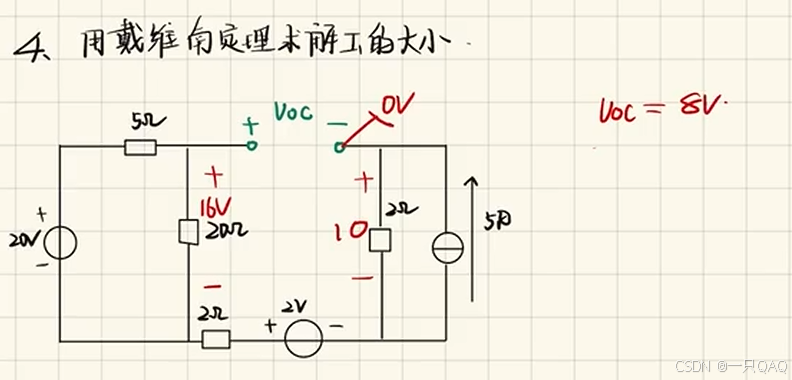

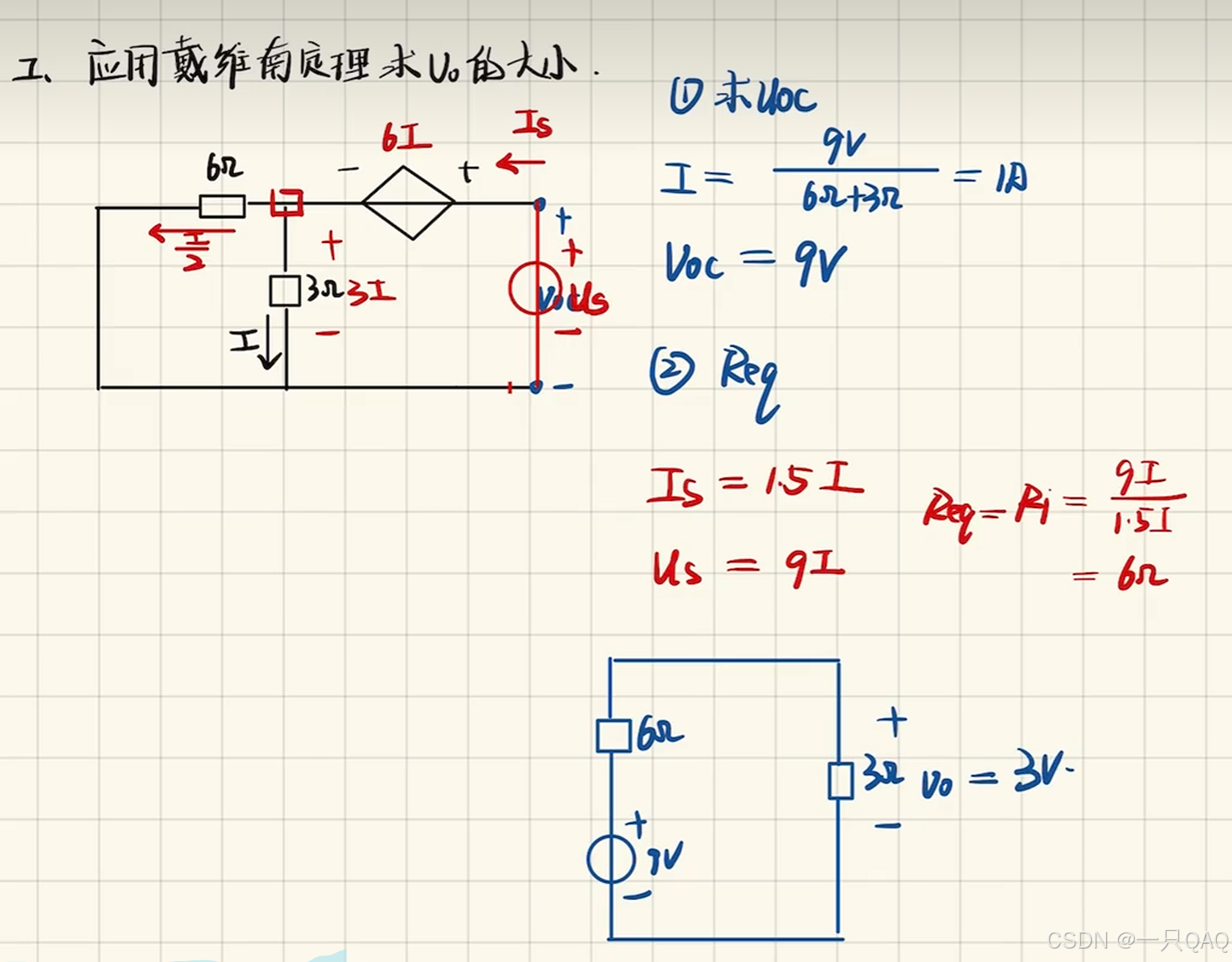

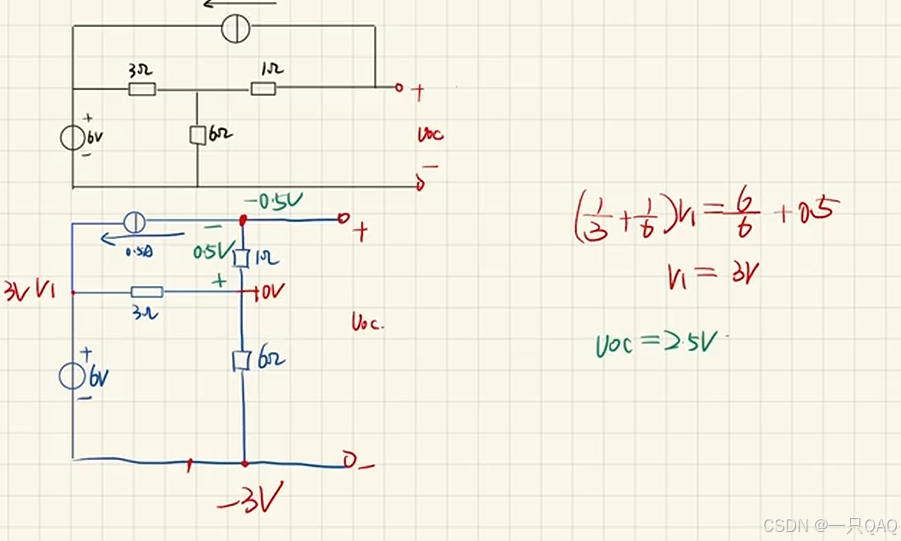

断开研究的U0，受控源不能断开，受控源只有响应，没有激励作用，

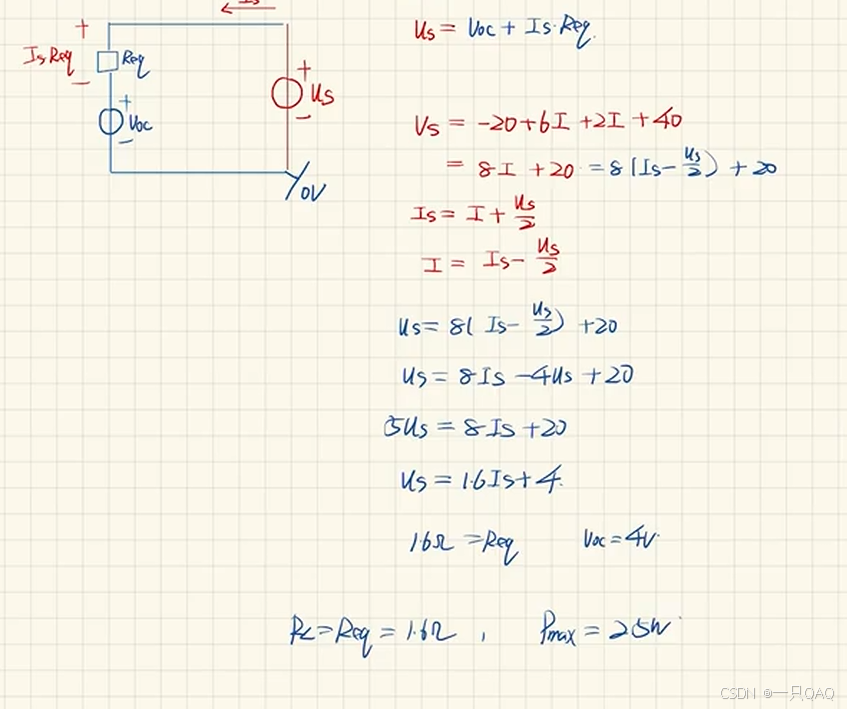

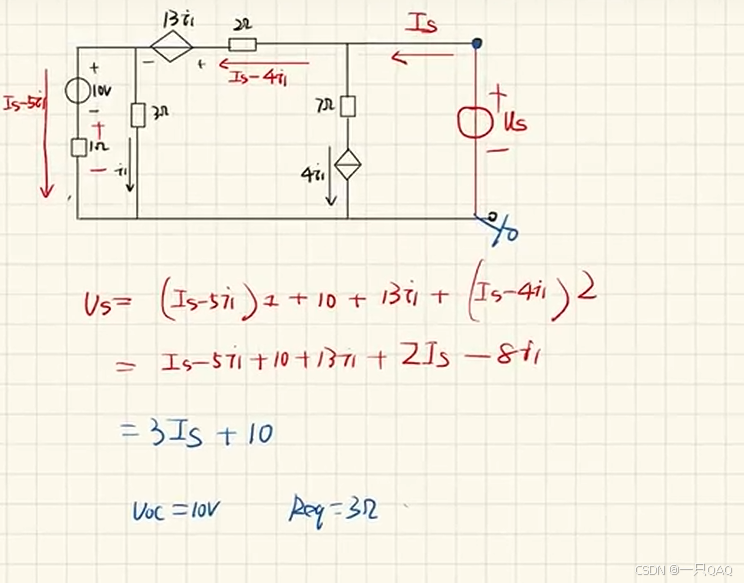

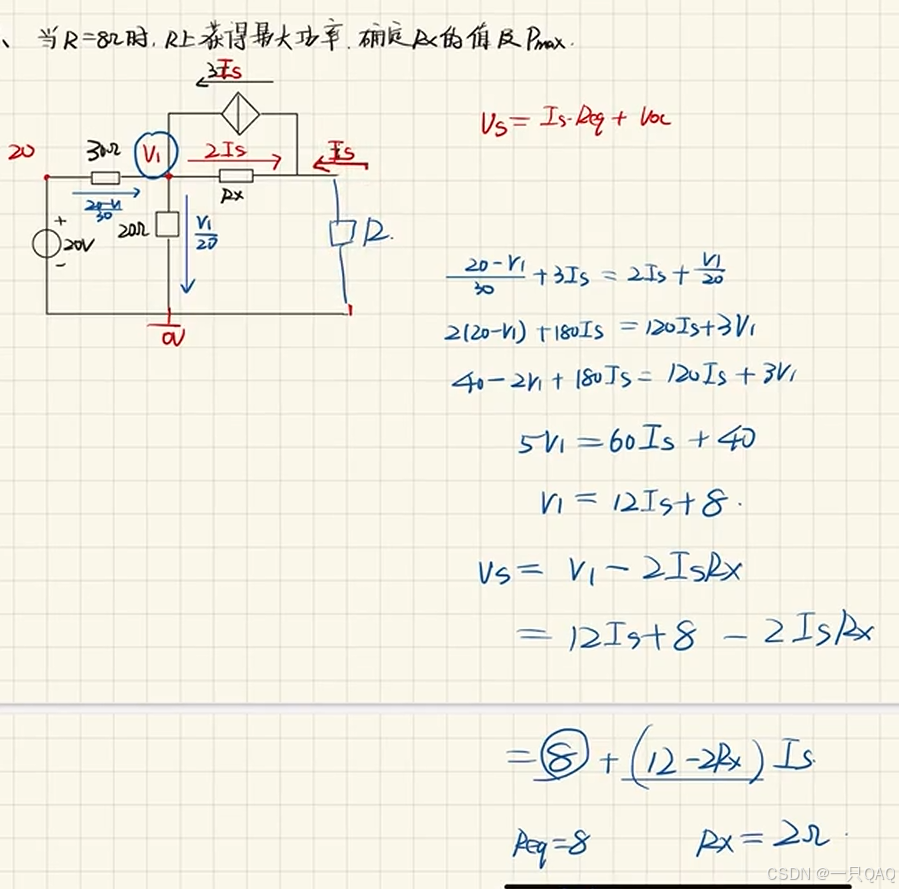

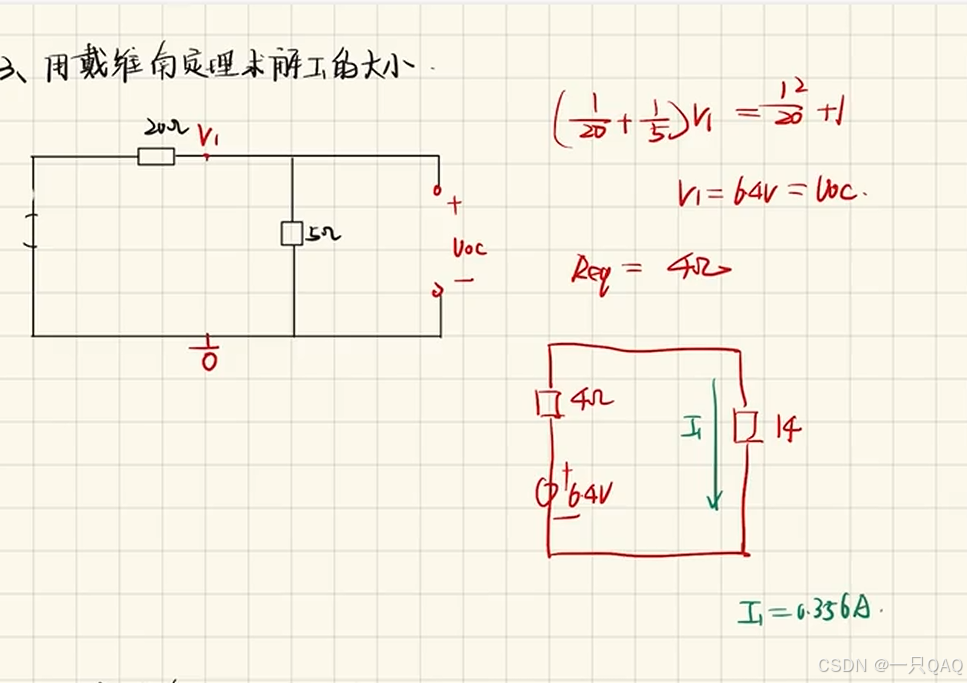

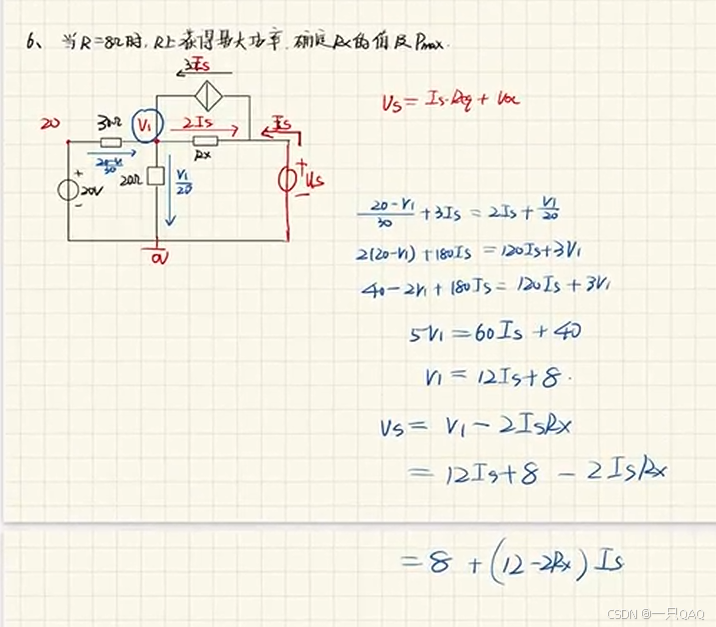

Req是从端口看进去的输入电阻，一般采取加压求流求这个端口的电压和电流的比值即为电阻，加Us，注意Us不等于Uoc，当要用加压求流的方法的时候，要把这个有源二端网络内部的独立源全部置为0，即电压源短路，电流源断路。

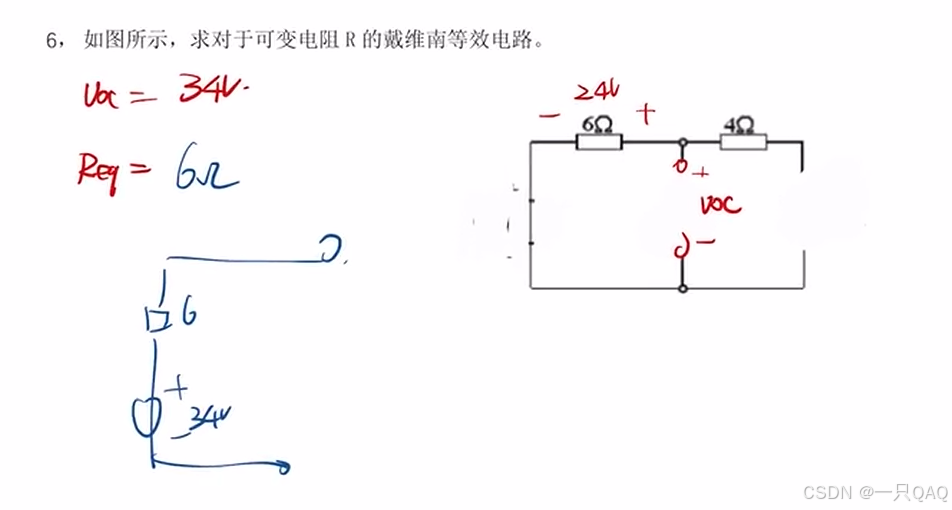

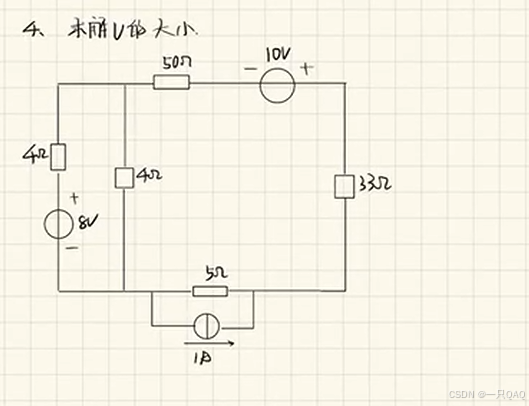

在这里插入图片描述

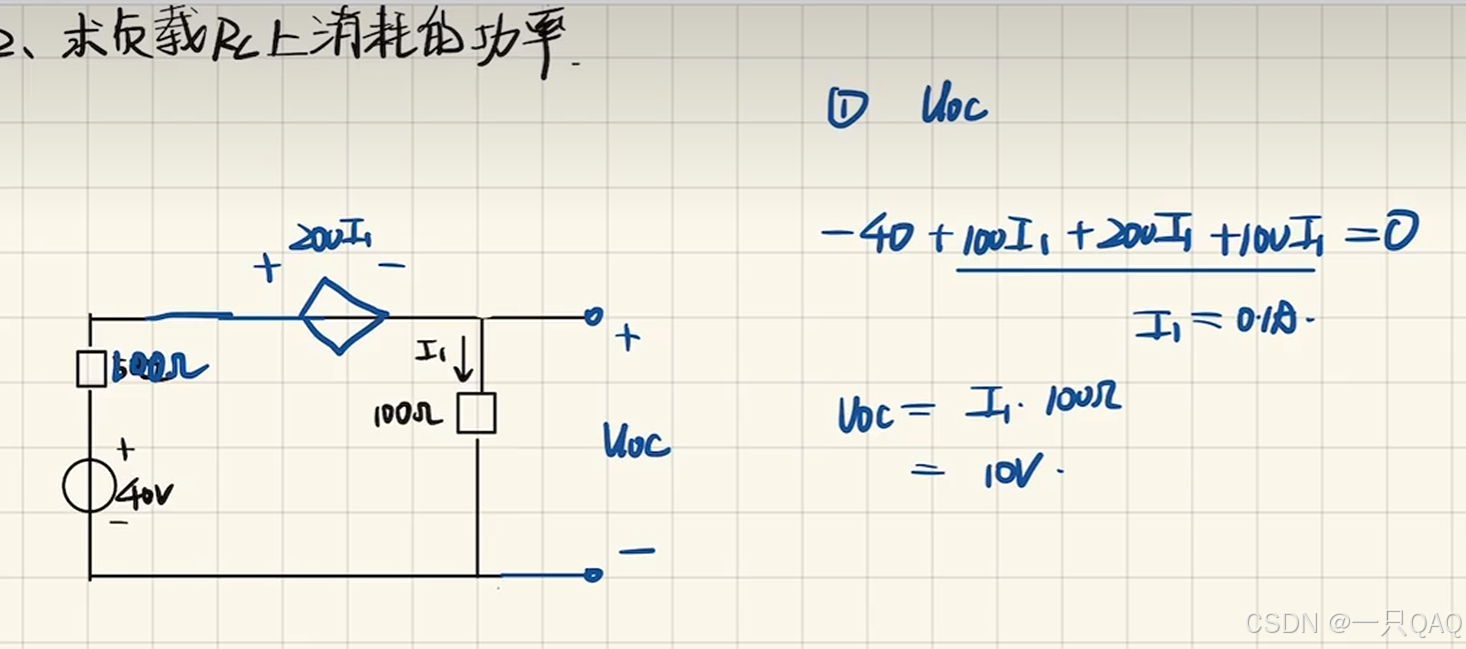

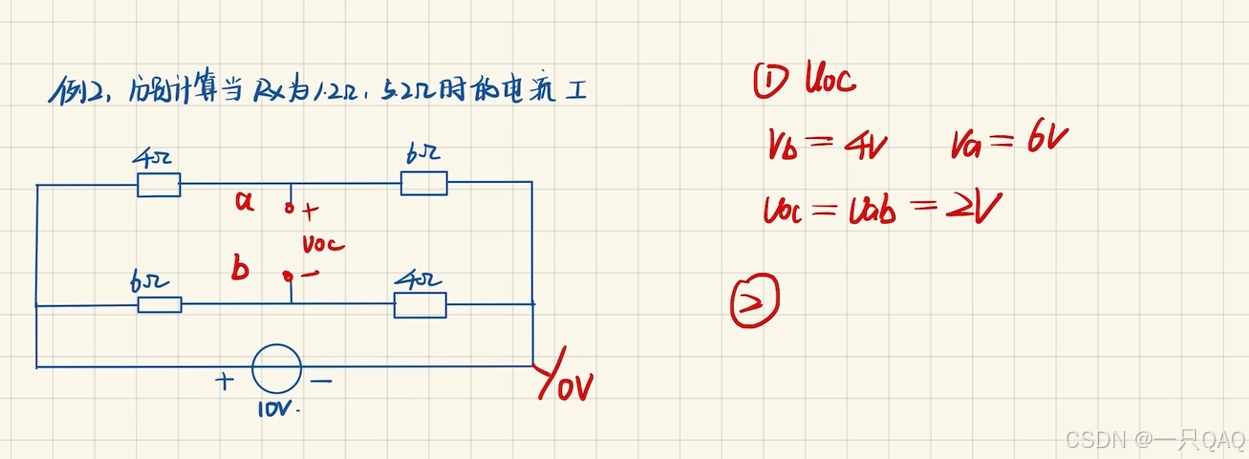

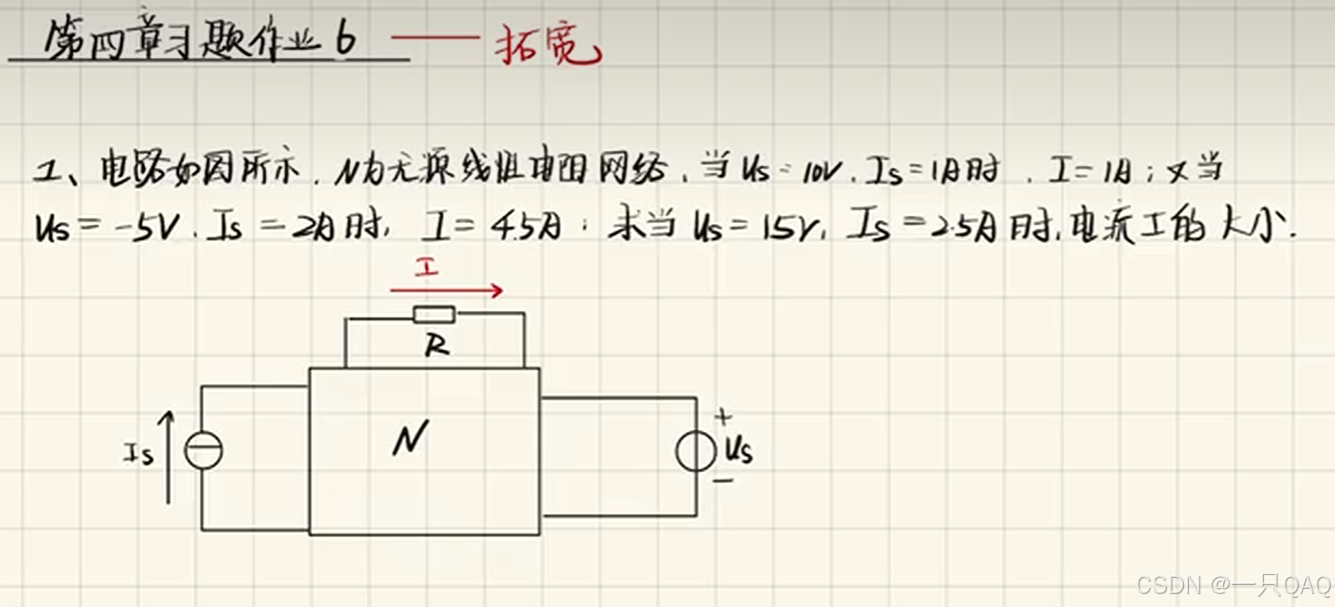

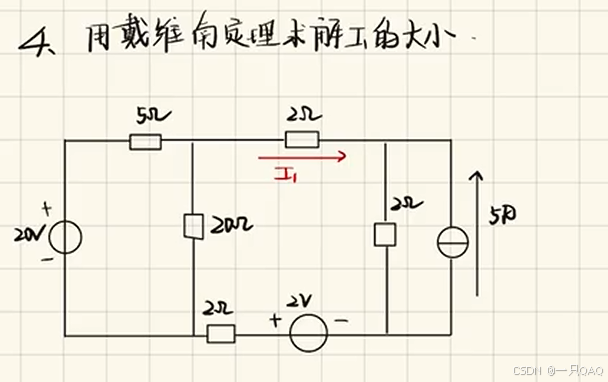

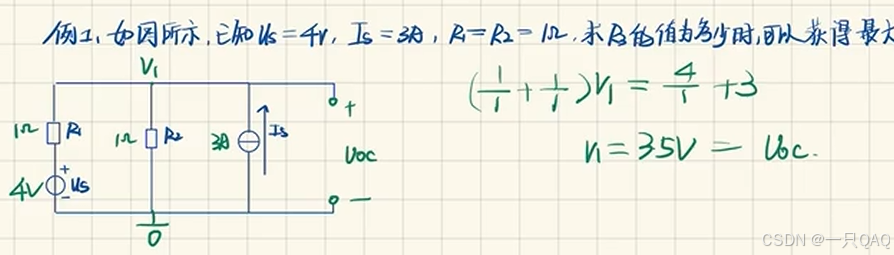

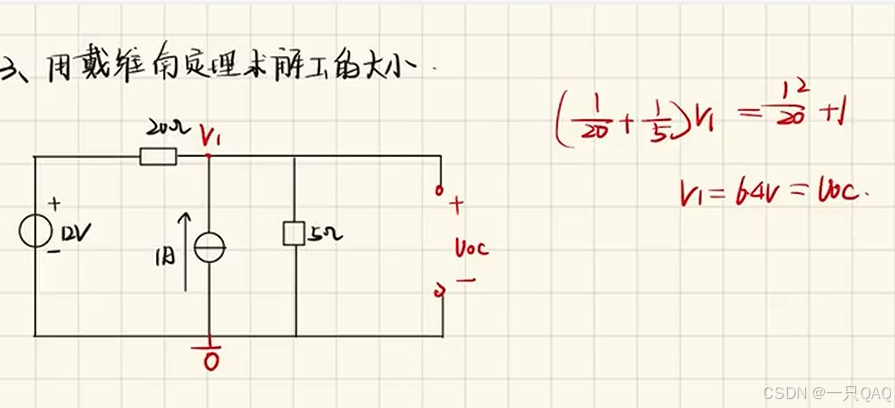

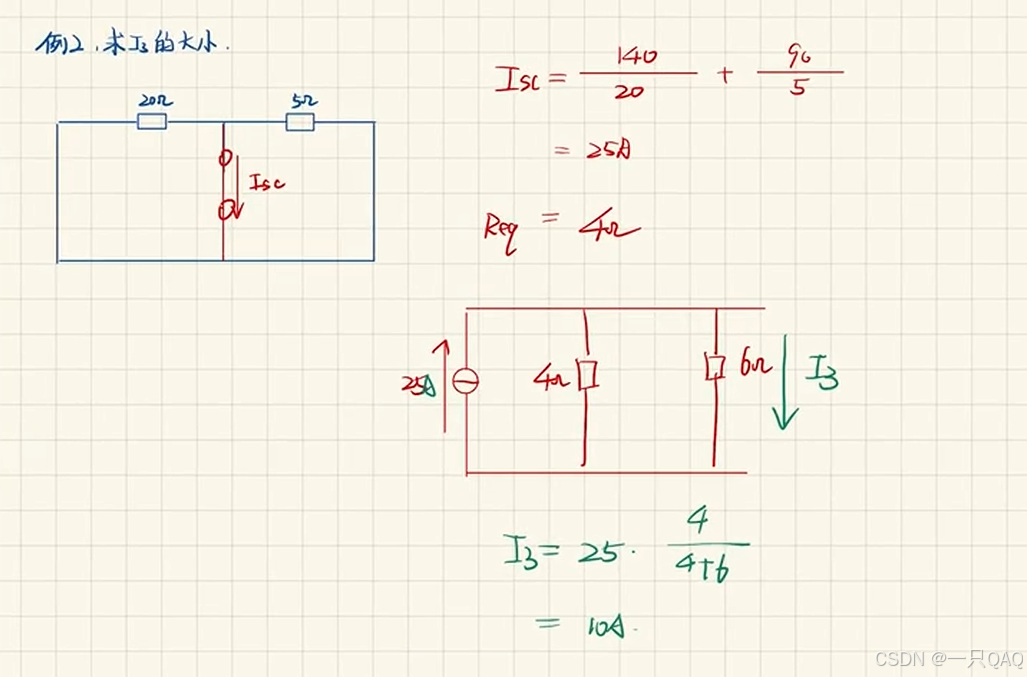

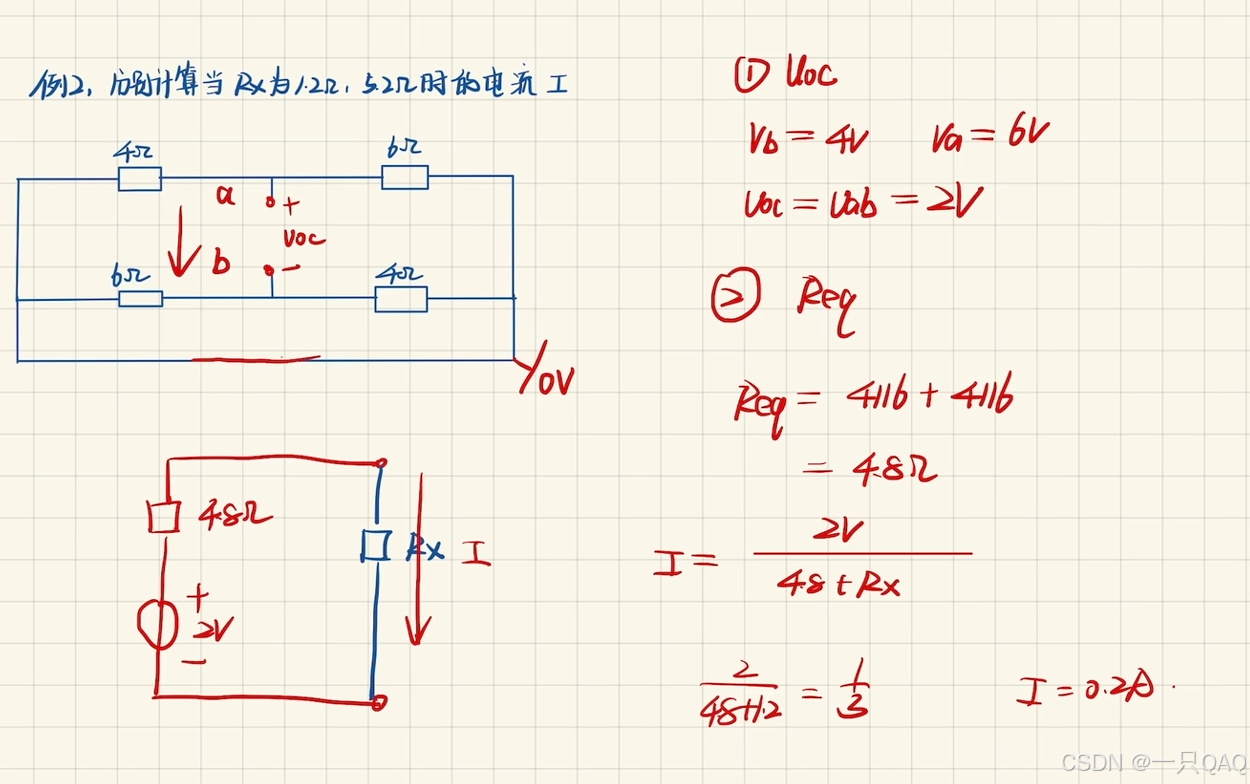

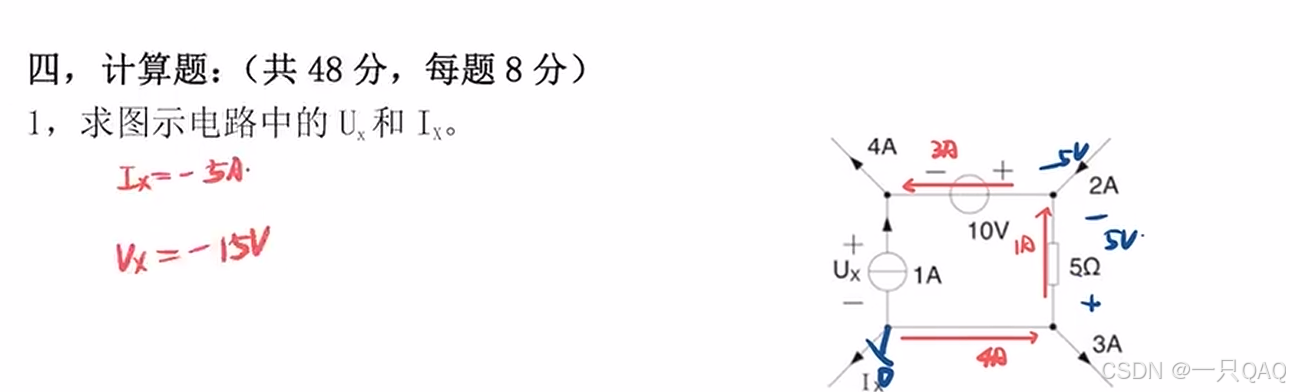

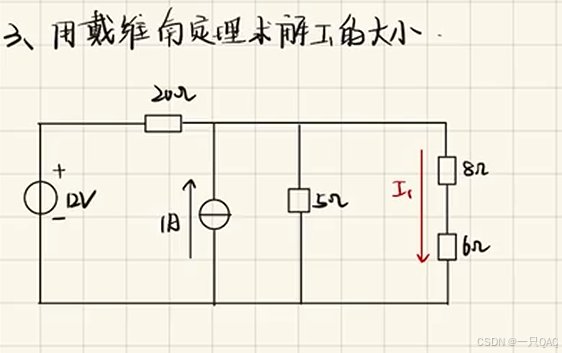

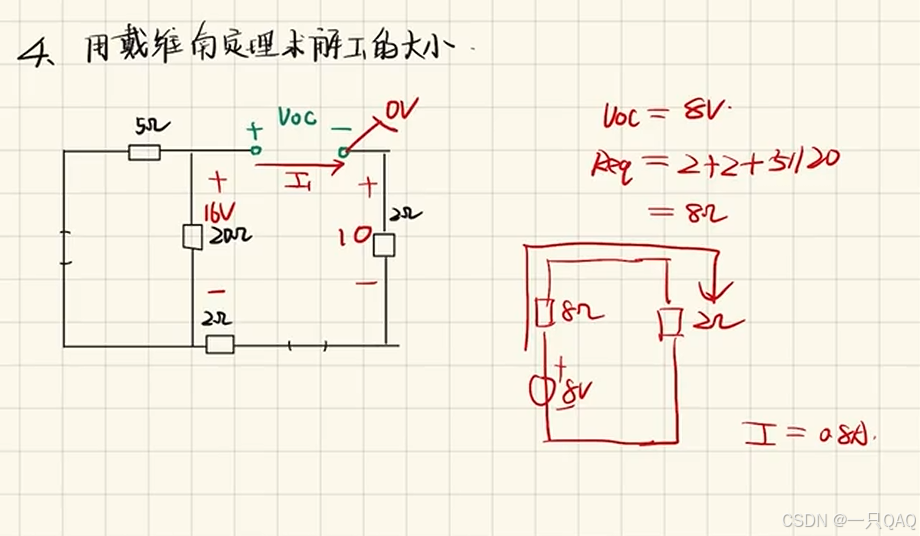

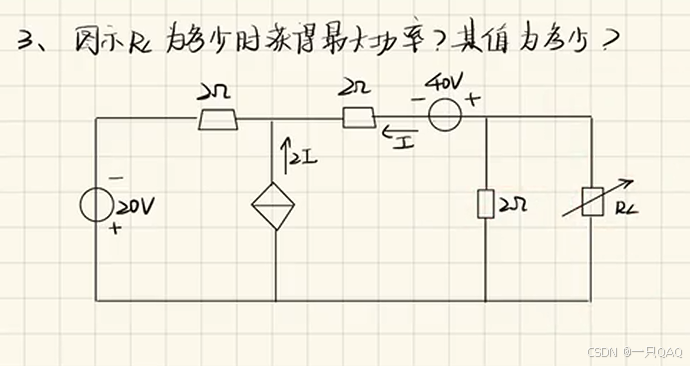

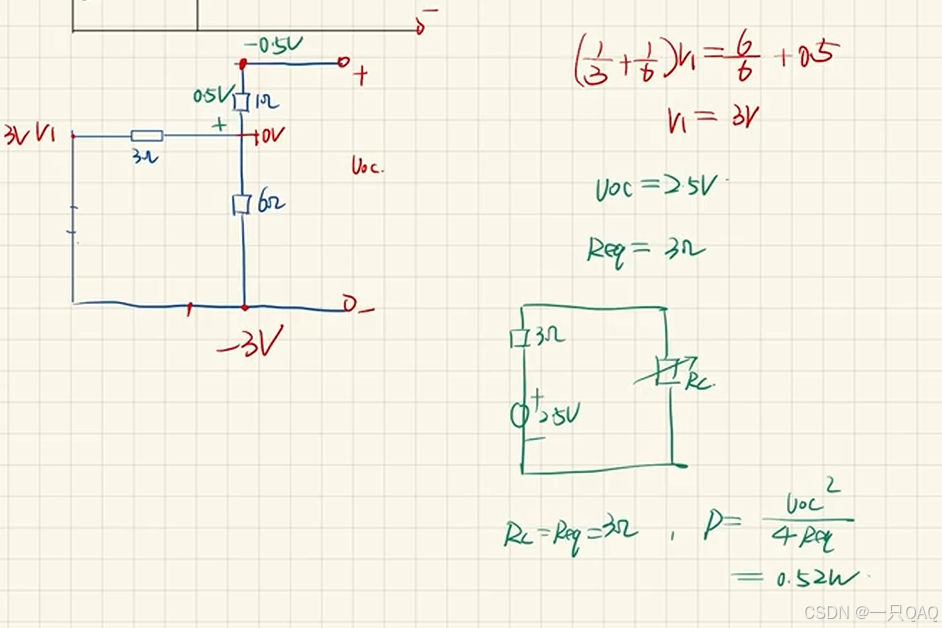

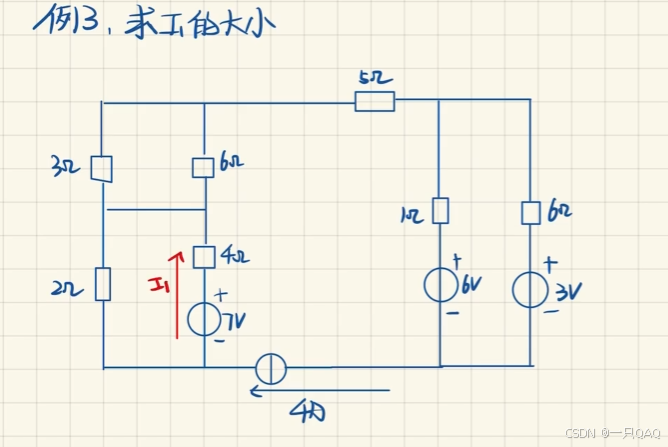

把经过这个电流的支路擦掉，先求开路电压，

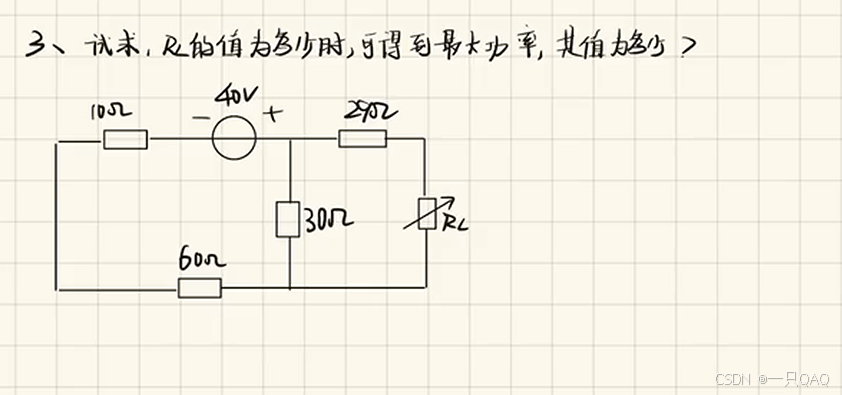

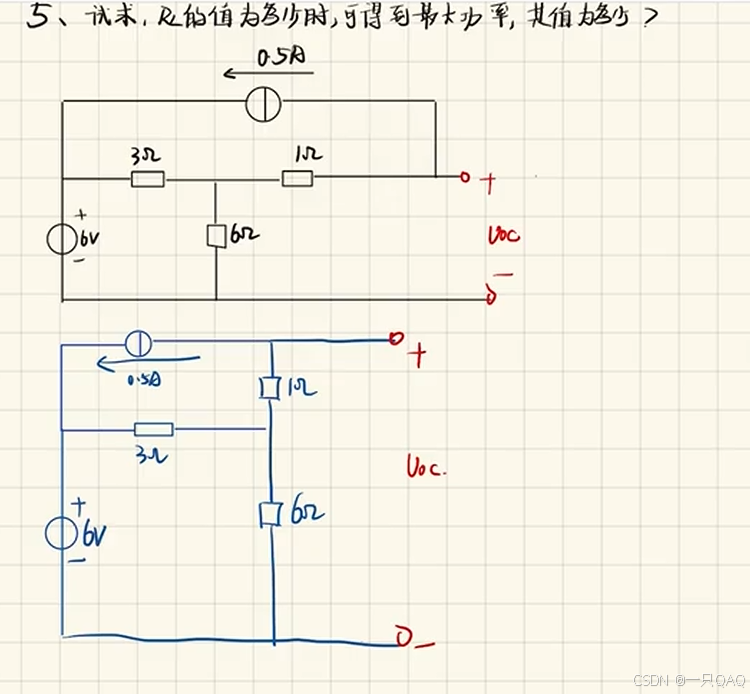

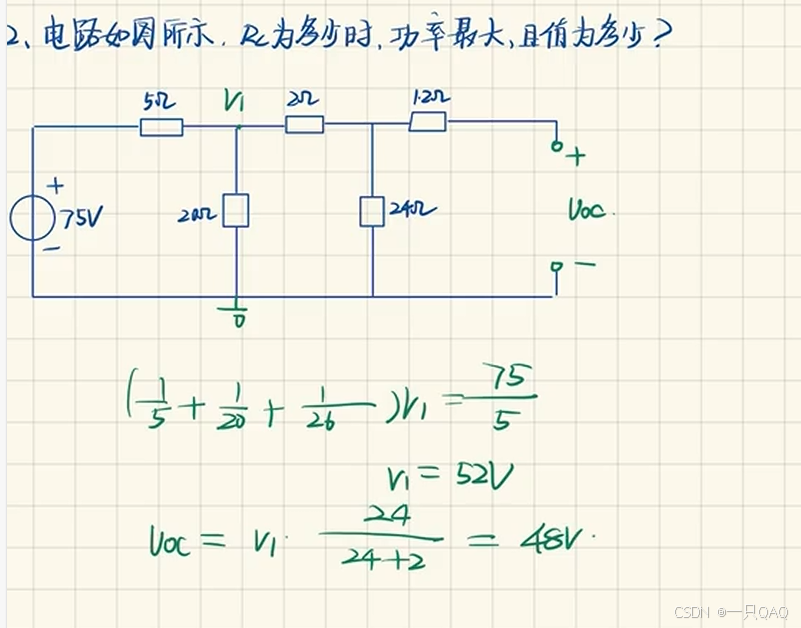

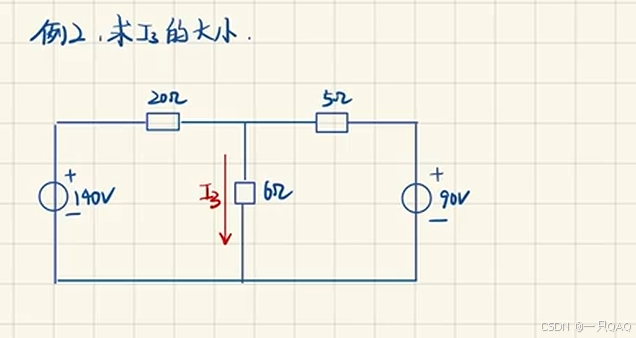

只需要研究电路中某一个特定支路上的电压或电流或电功率，就可以用戴维南定理和诺顿定理，

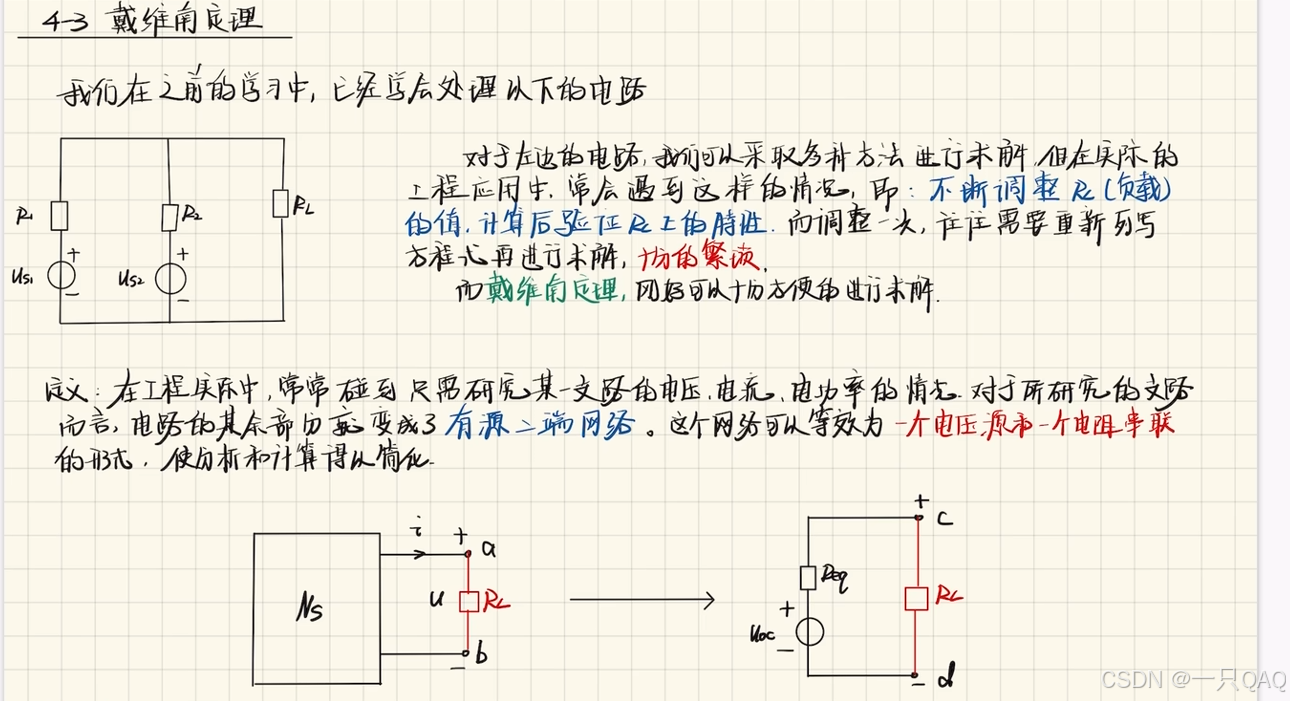

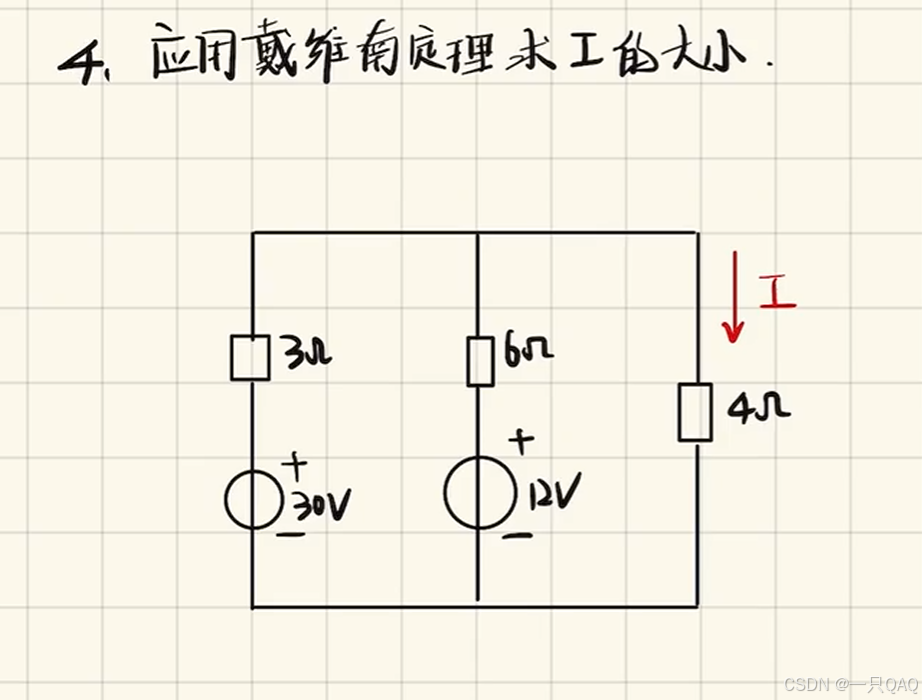

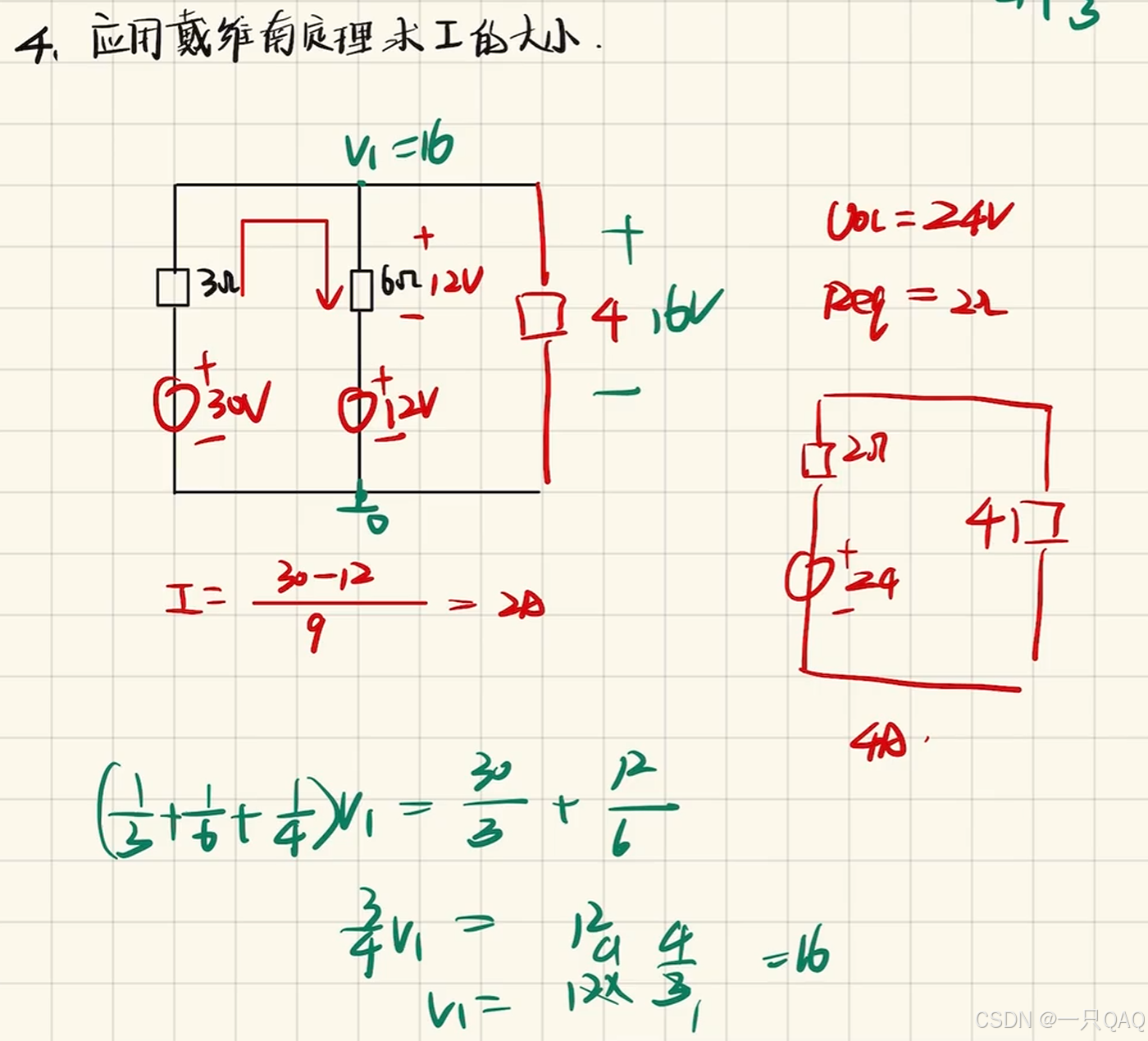

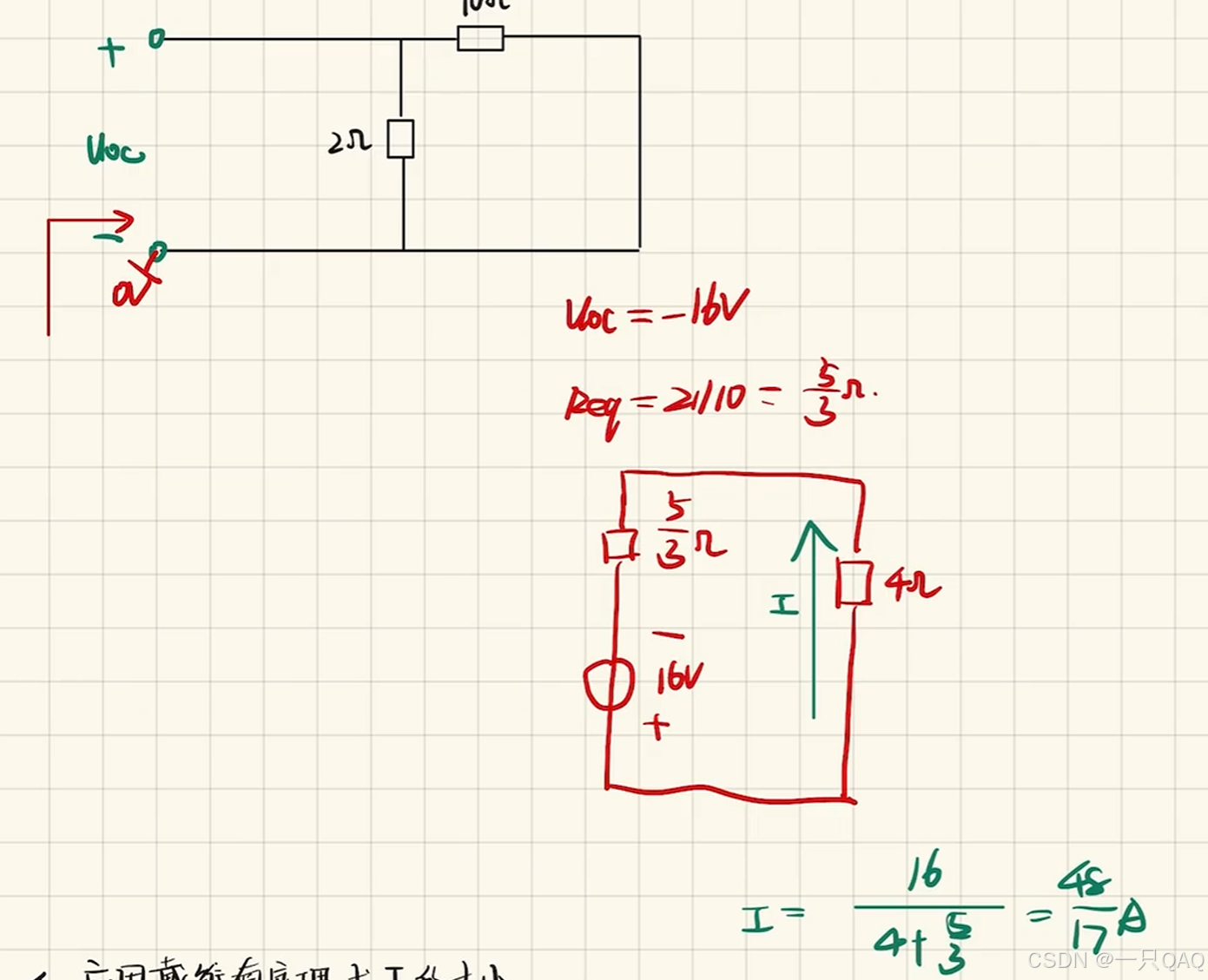

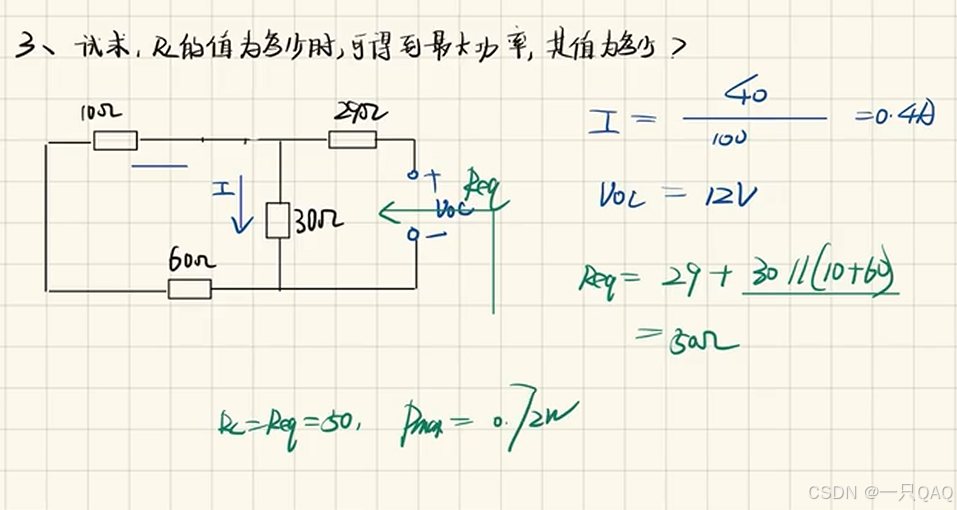

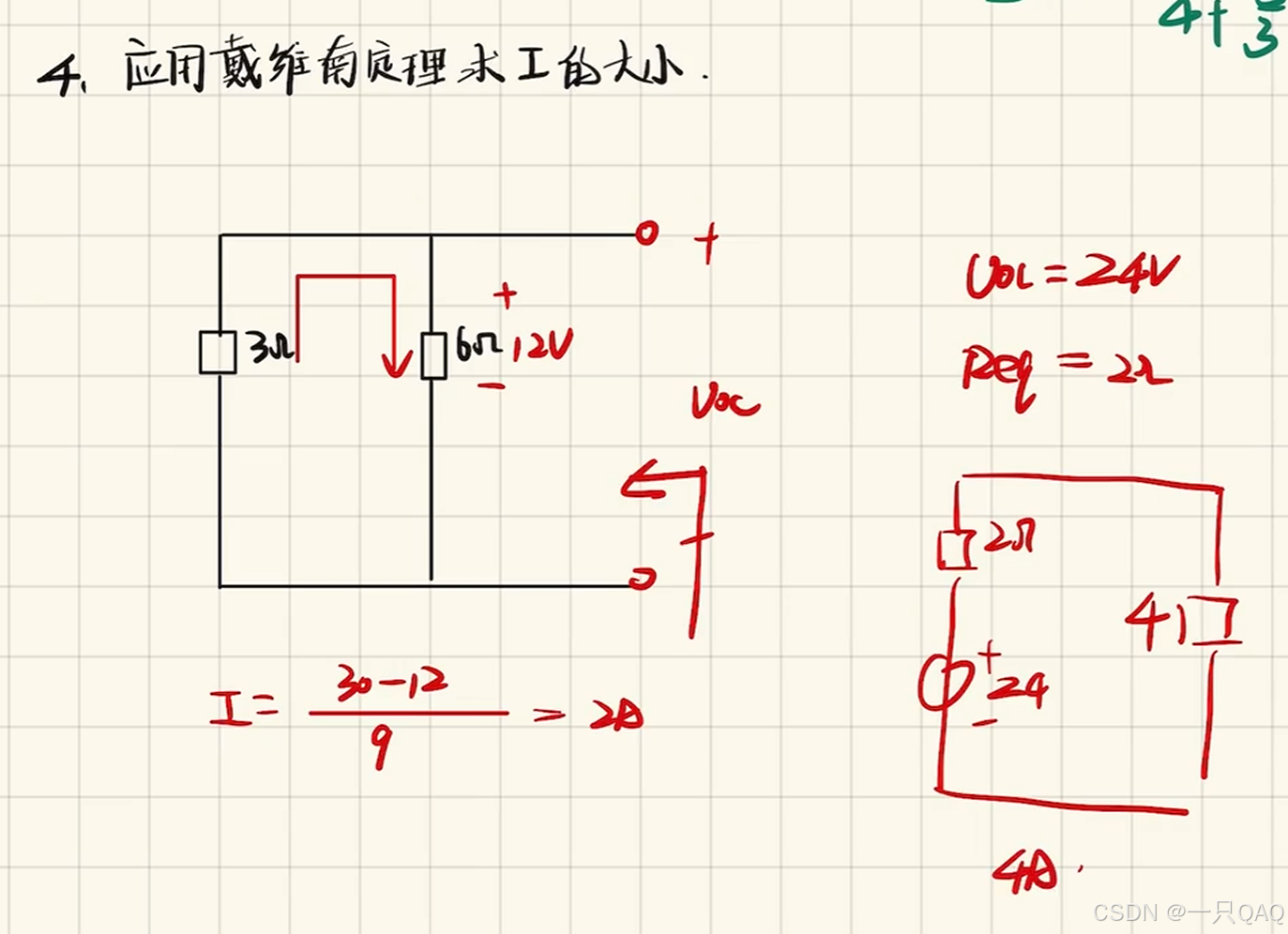

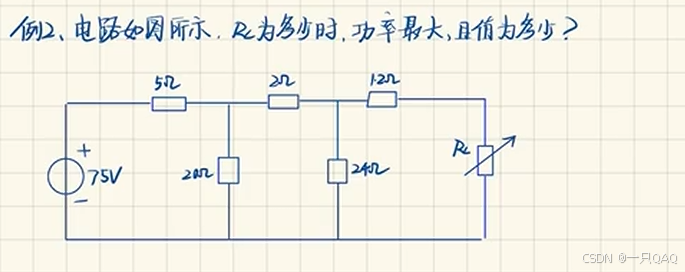

戴维南定理：含源的线性一端口网络可以等效为一个电压源和一个电阻串联，电压源的数值Uoc等于一端口网络右边断开后的开路电压Uoc，Req等于从一端口网络看进去的输入电阻，

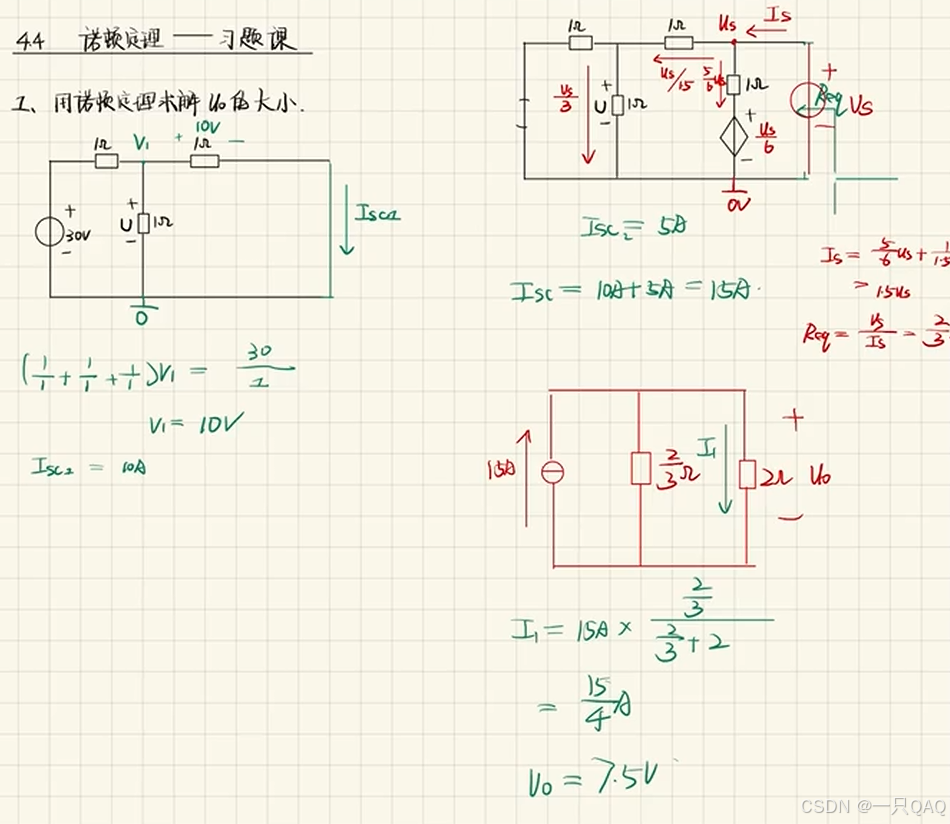

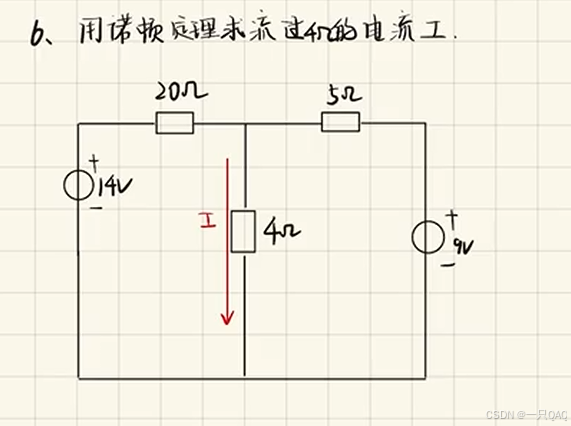

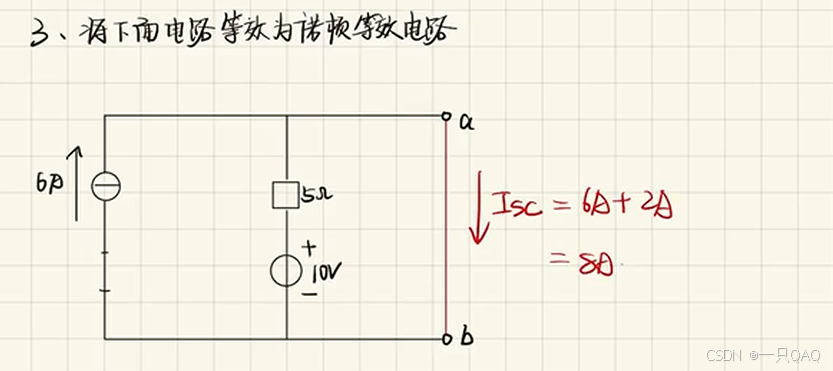

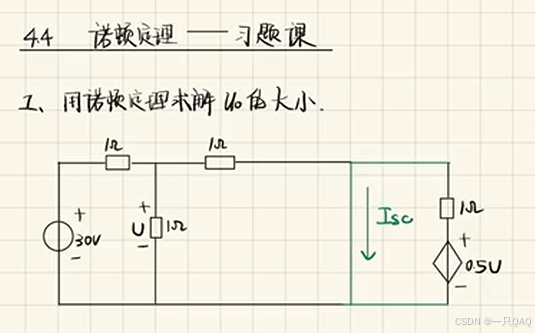

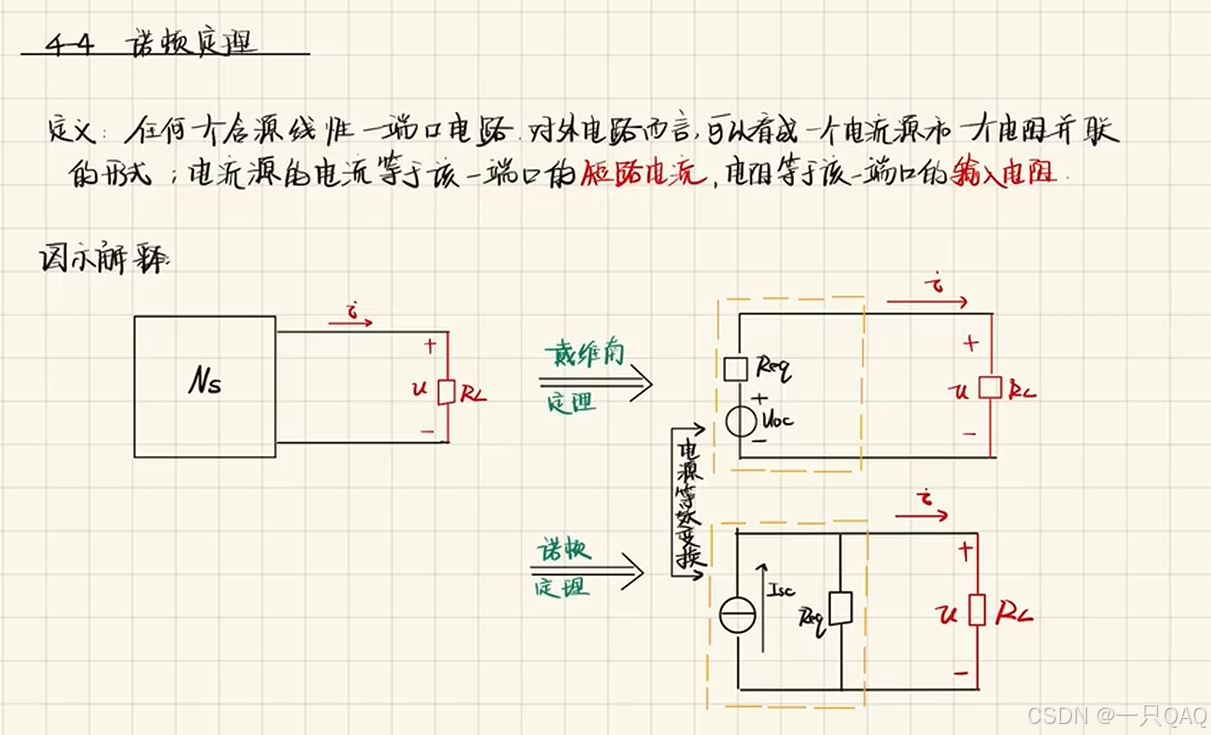

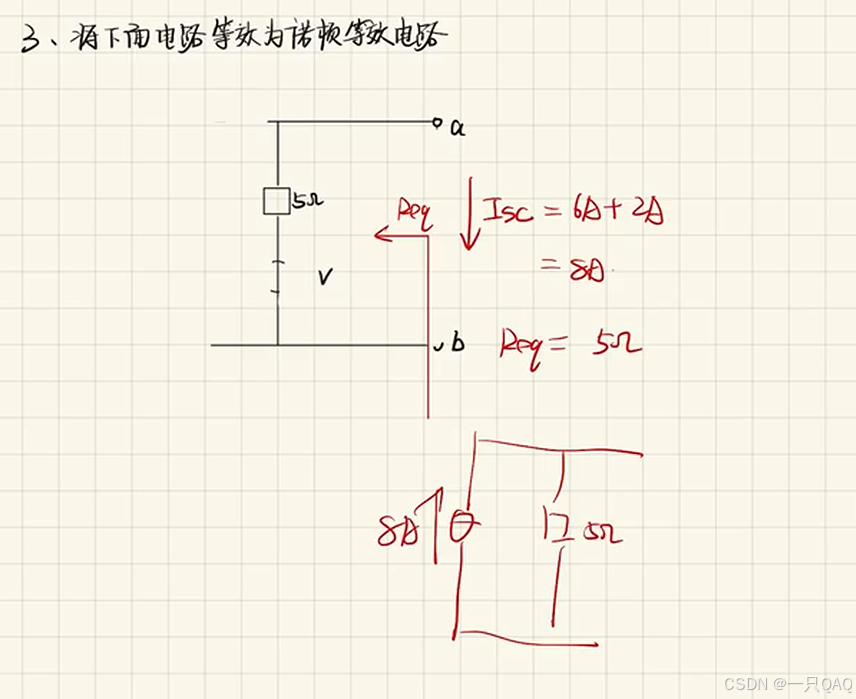

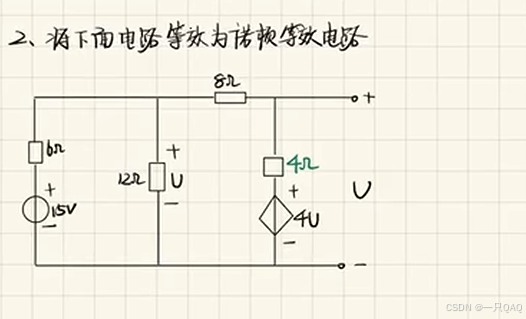

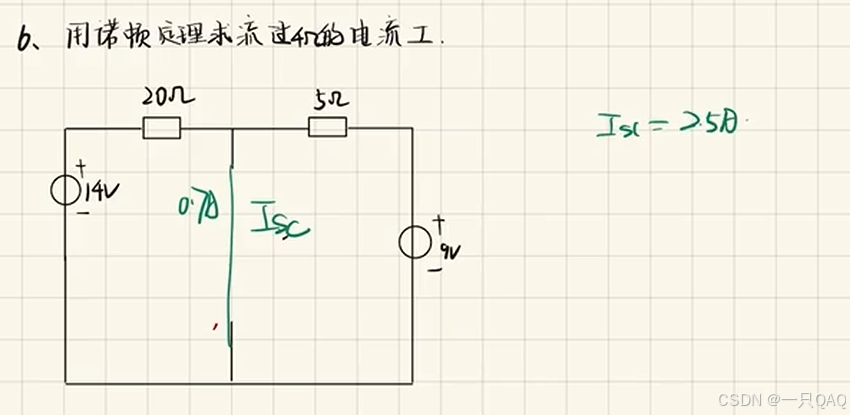

诺顿定理：对于一个线性的含源的一端口网络，对于要研究的外电路而言，一个线性的含源的一端口网络可以看成一个电流源和一个电阻并联的形式，电流源的数值等于一端口网络右边短路后的短路电流，Req等于从一端口网络看进去的输入电阻，

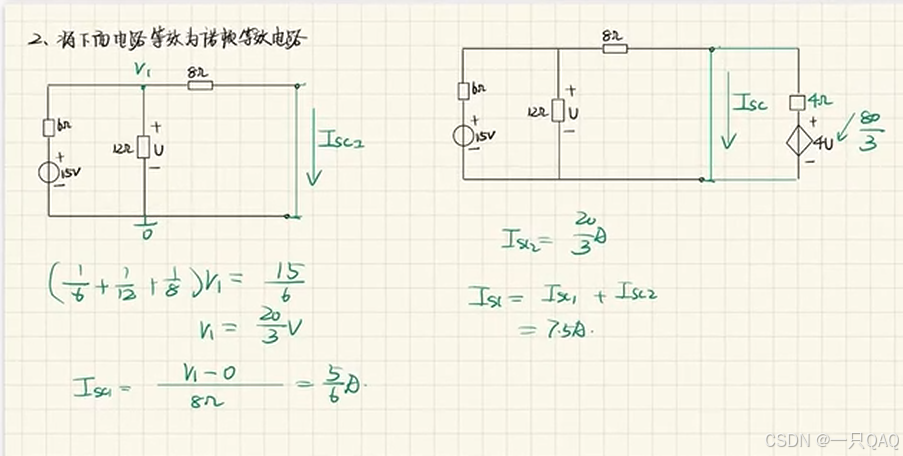

在这里插入图片描述

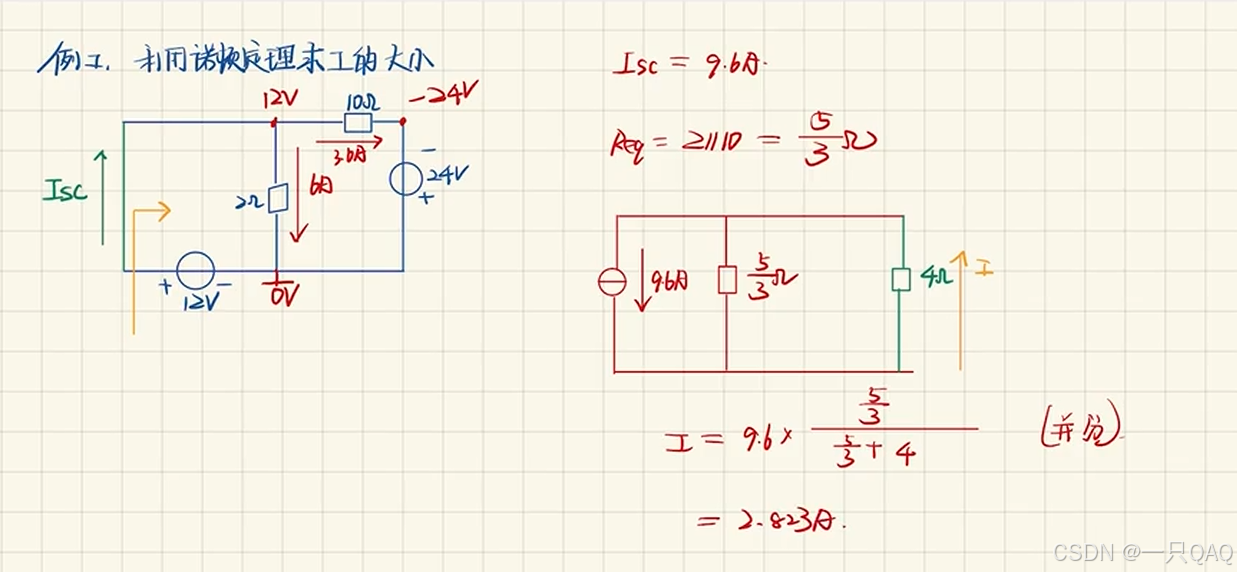

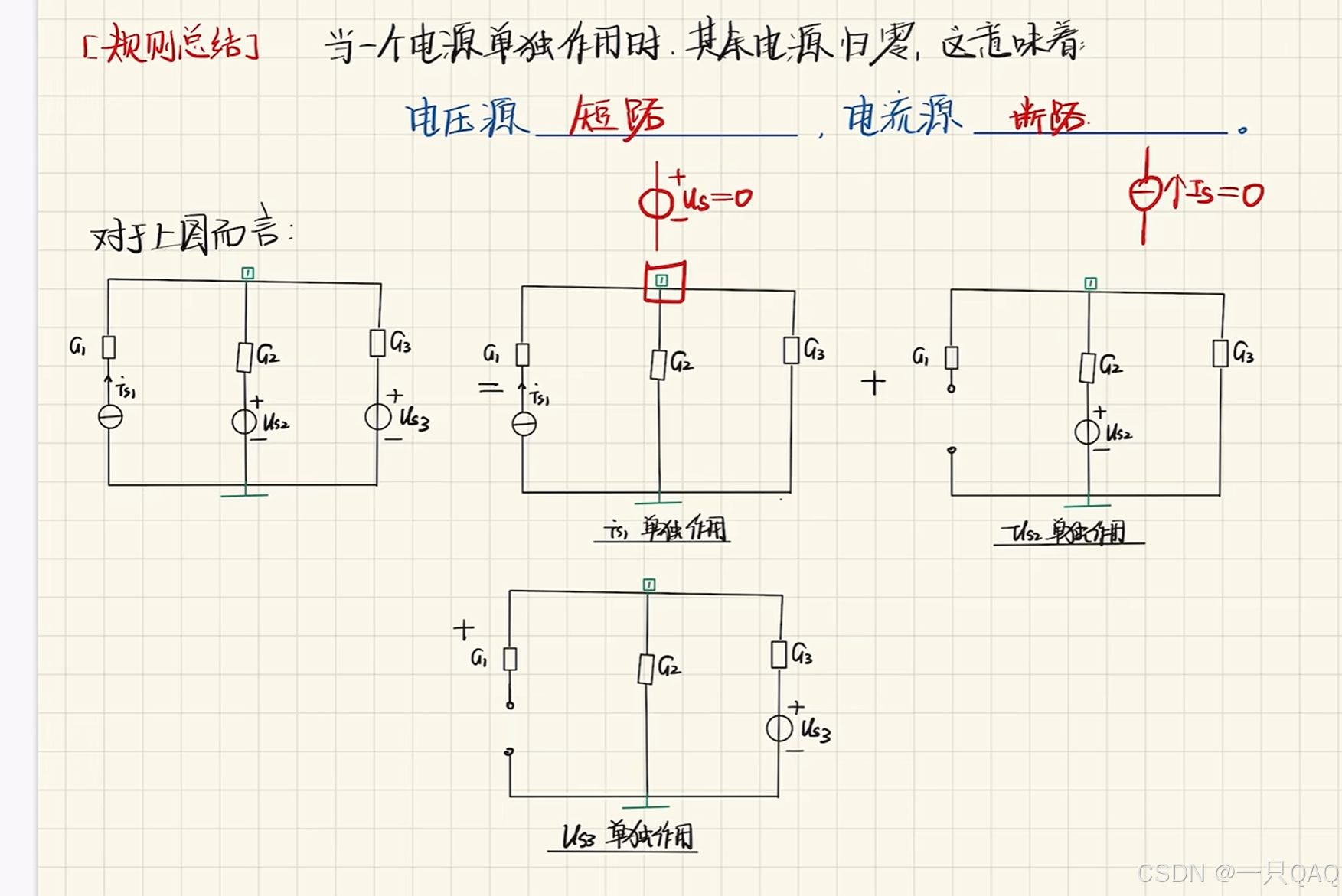

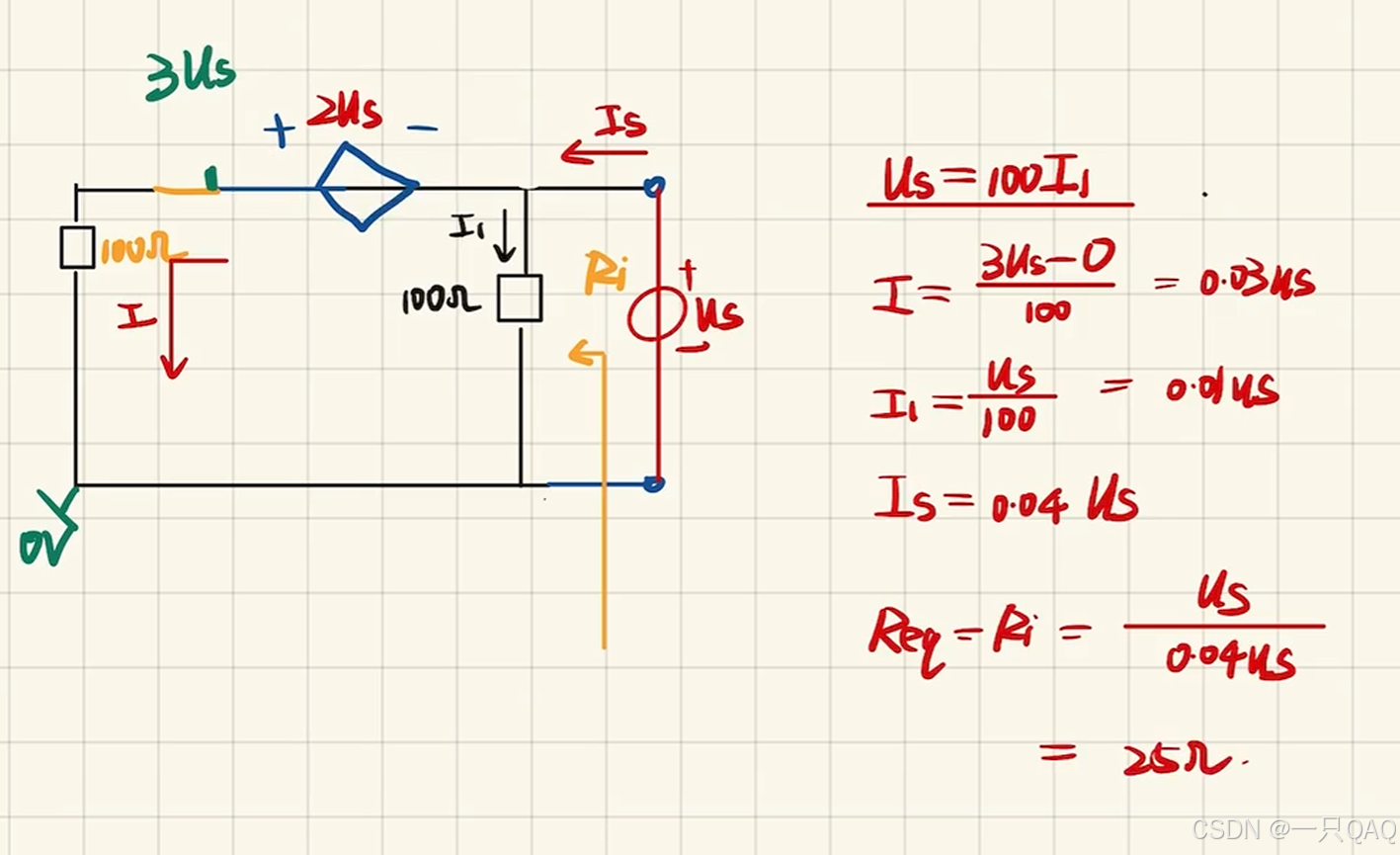

isc就是i撇短路电流，

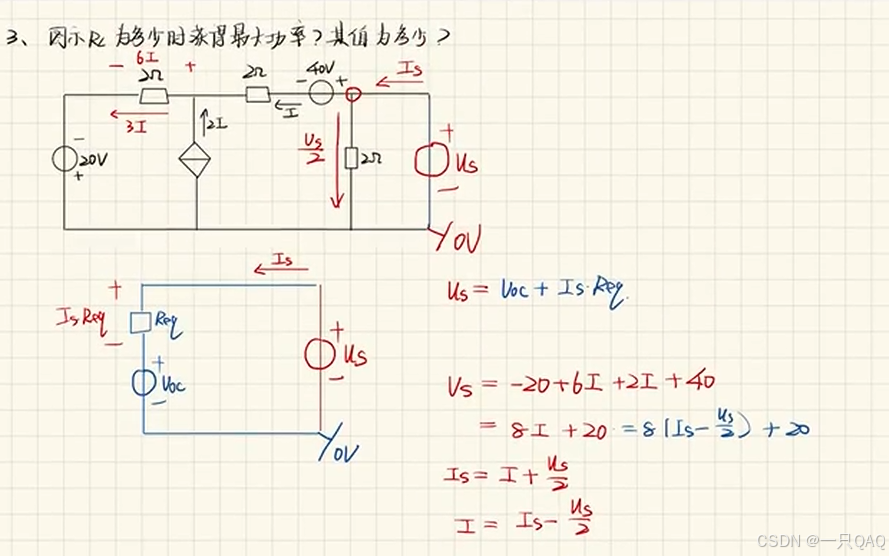

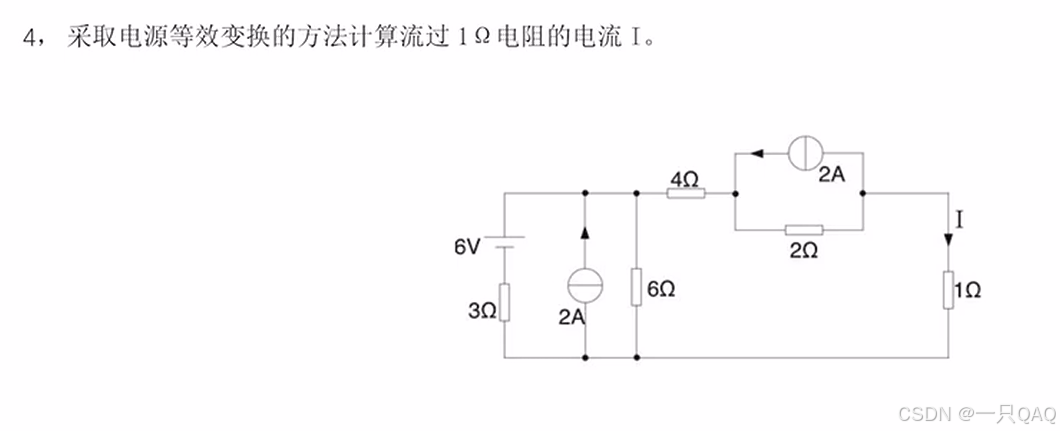

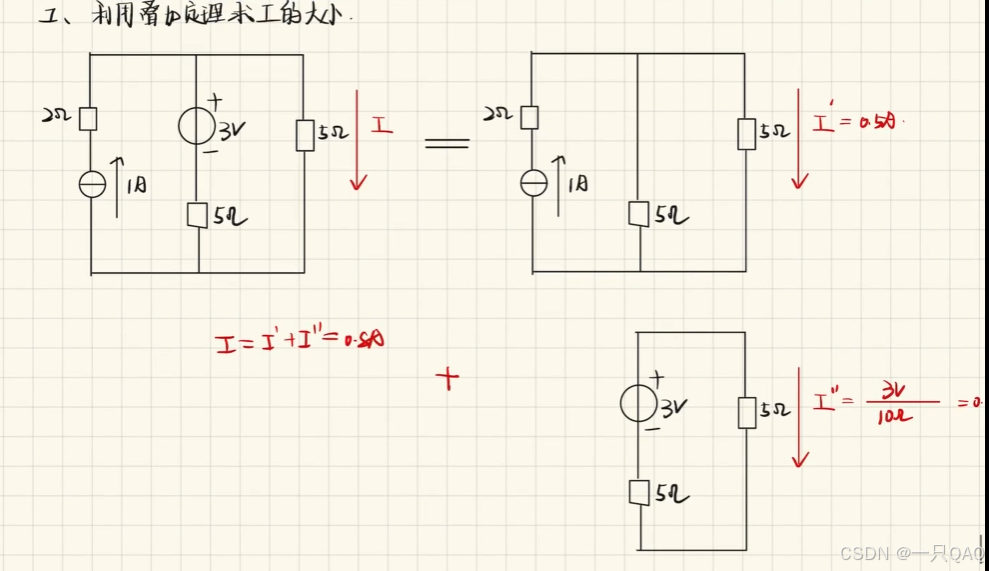

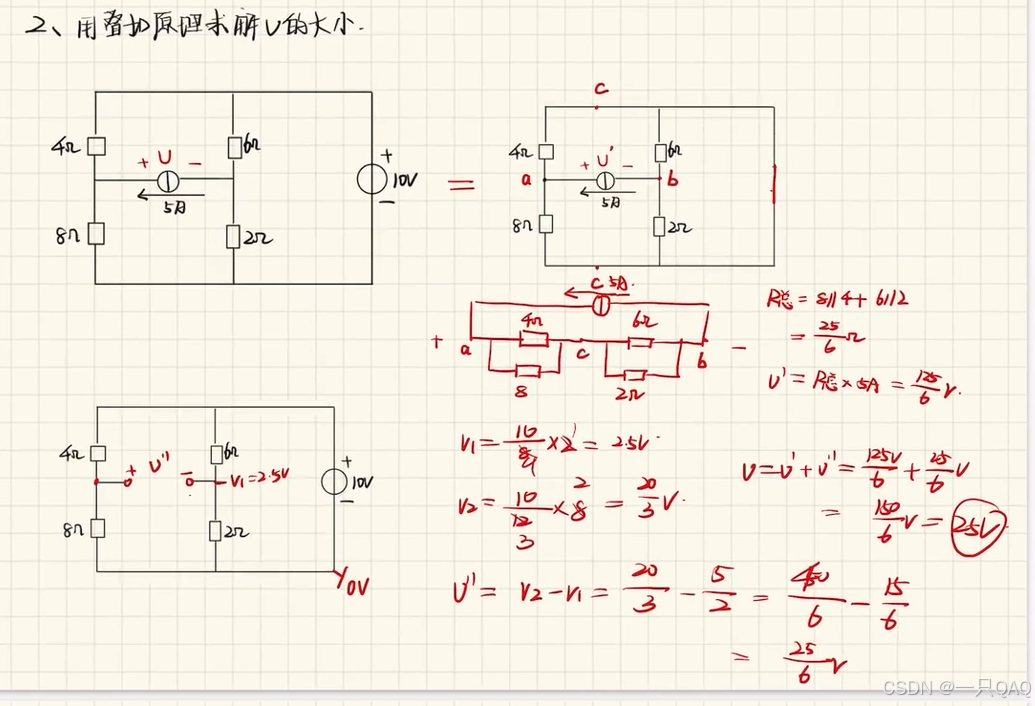

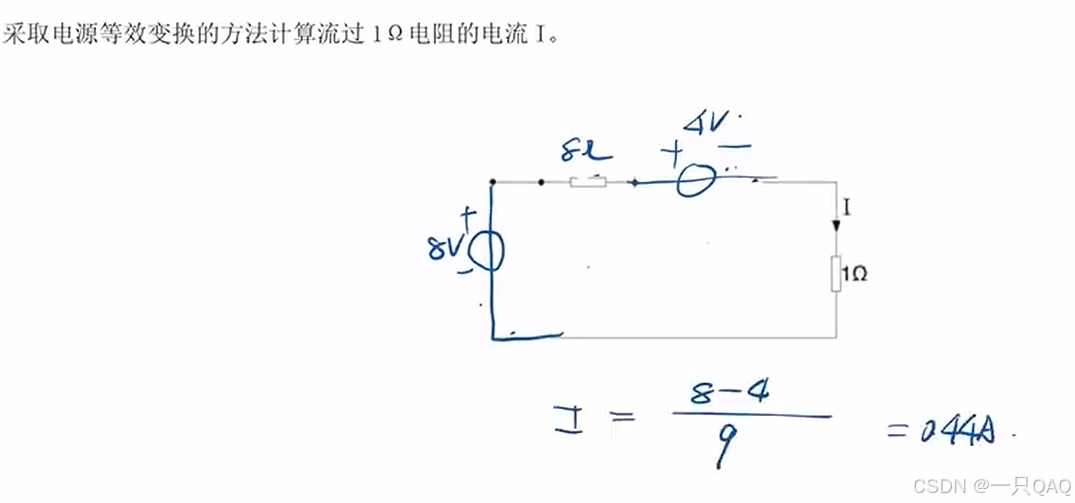

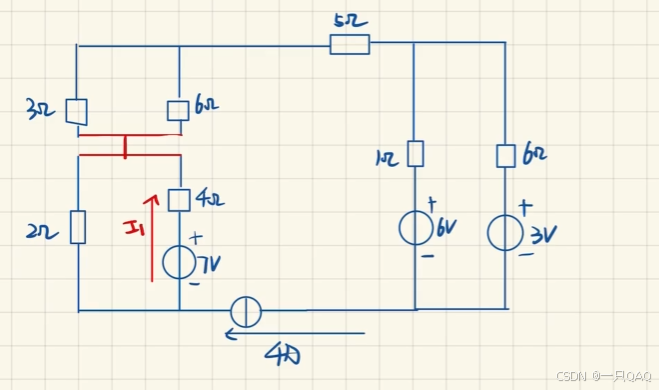

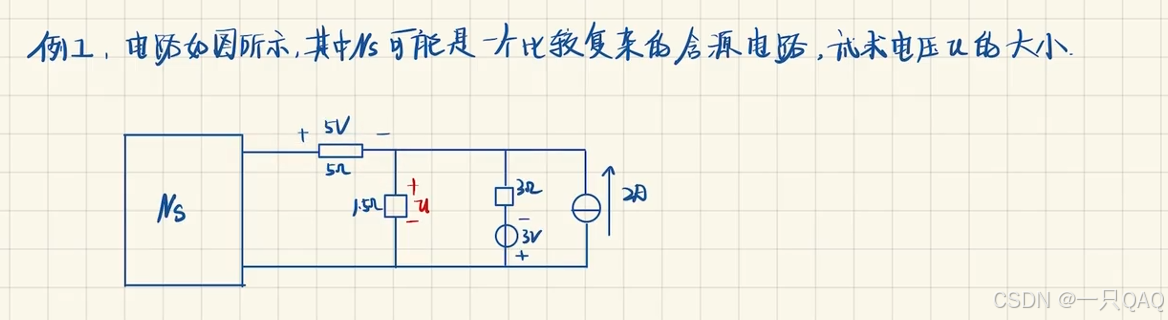

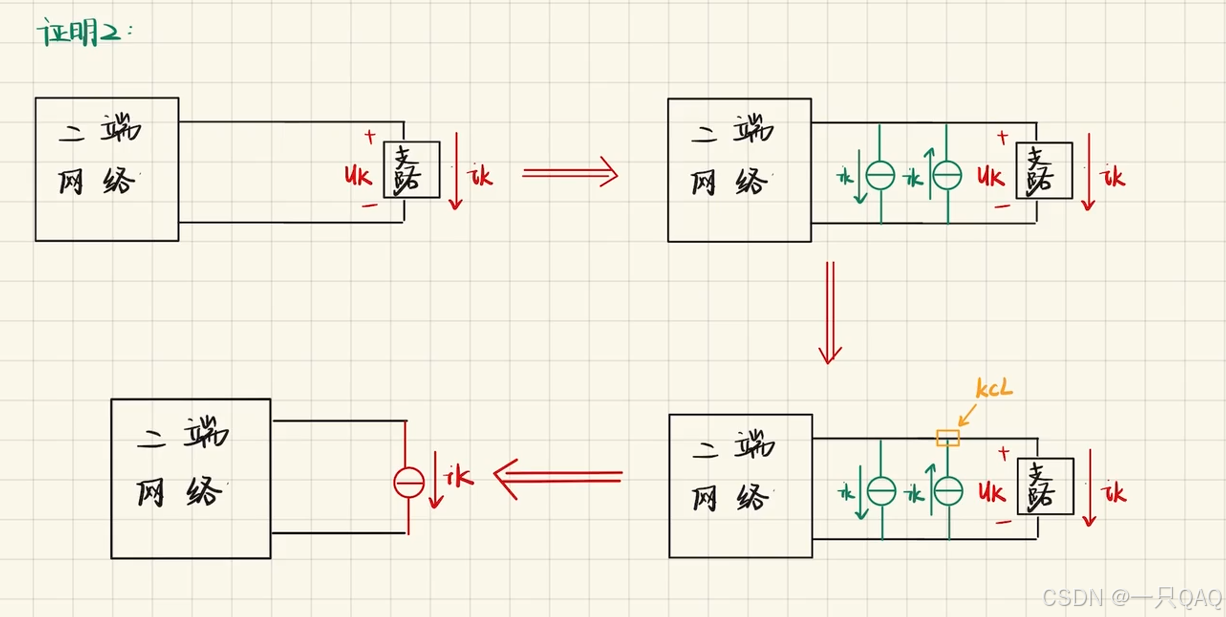

研究外电路时，任何元件与电流源串联，都可以将其短路，

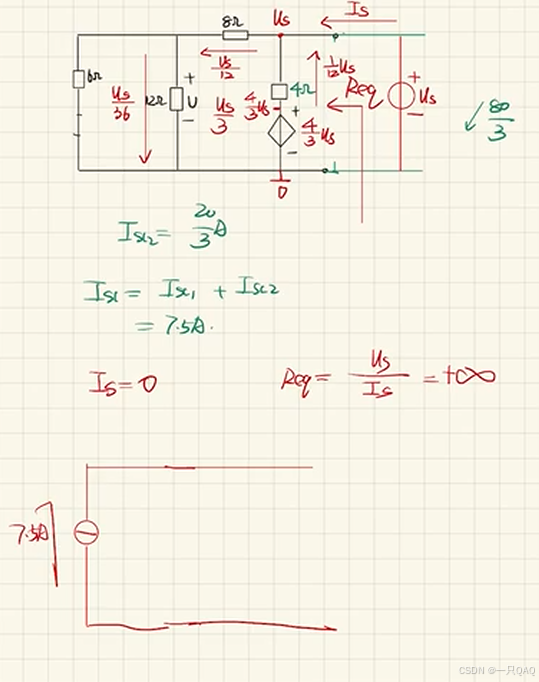

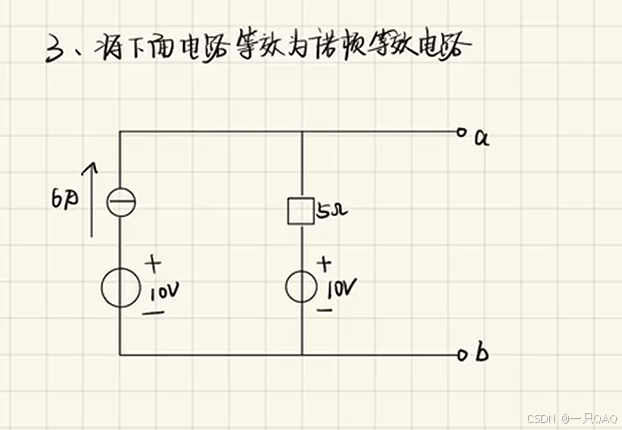

在这里插入图片描述

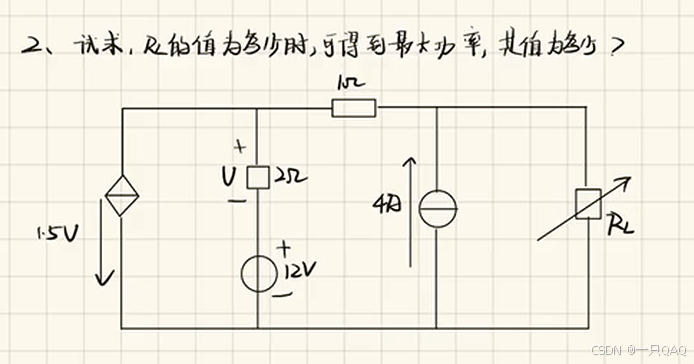

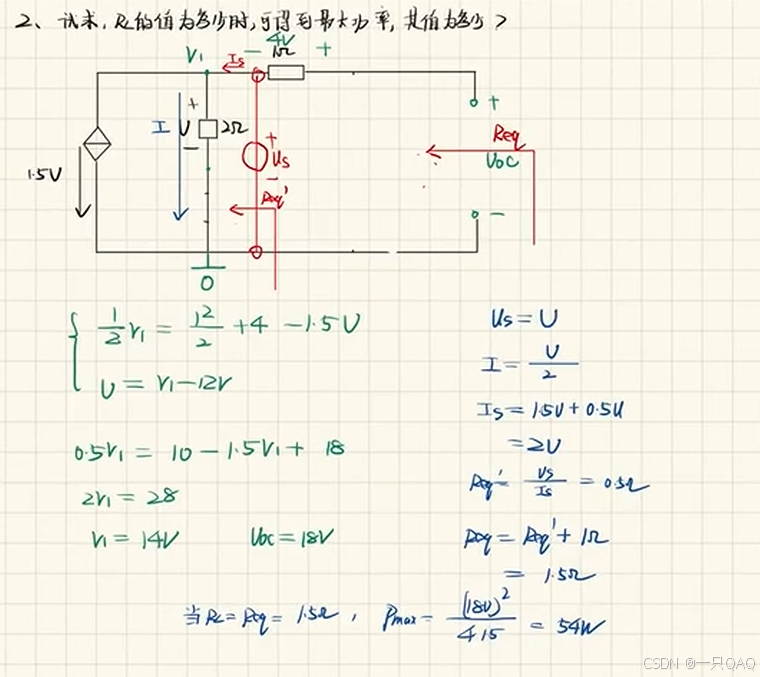

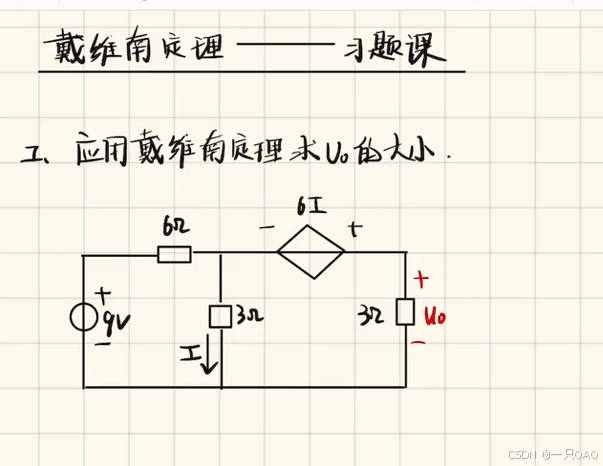

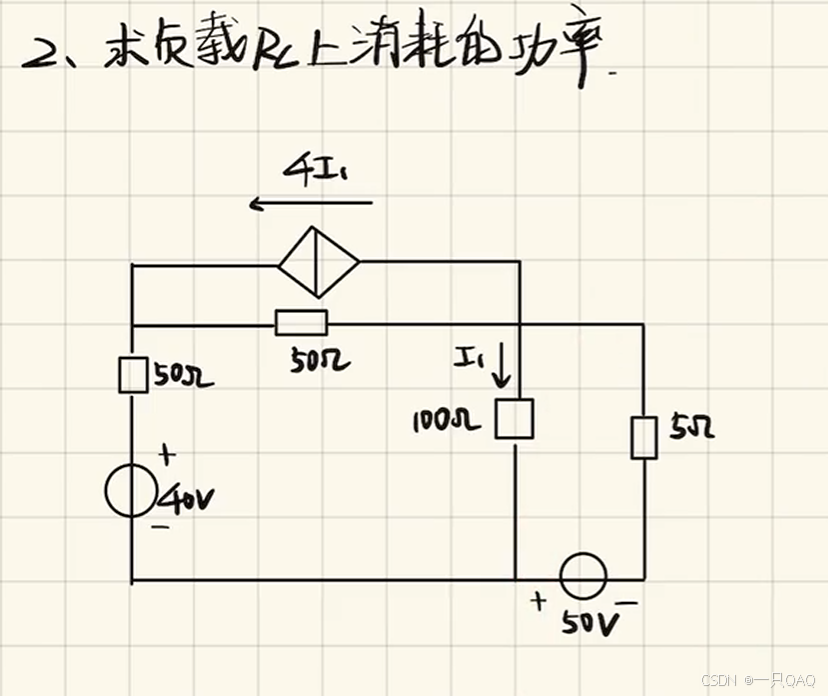

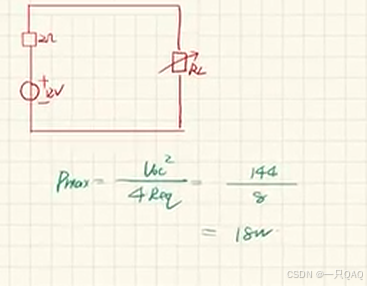

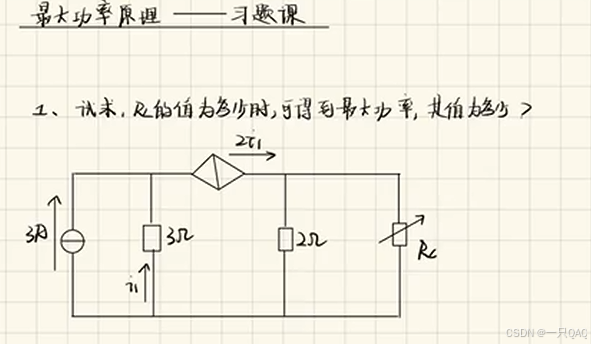

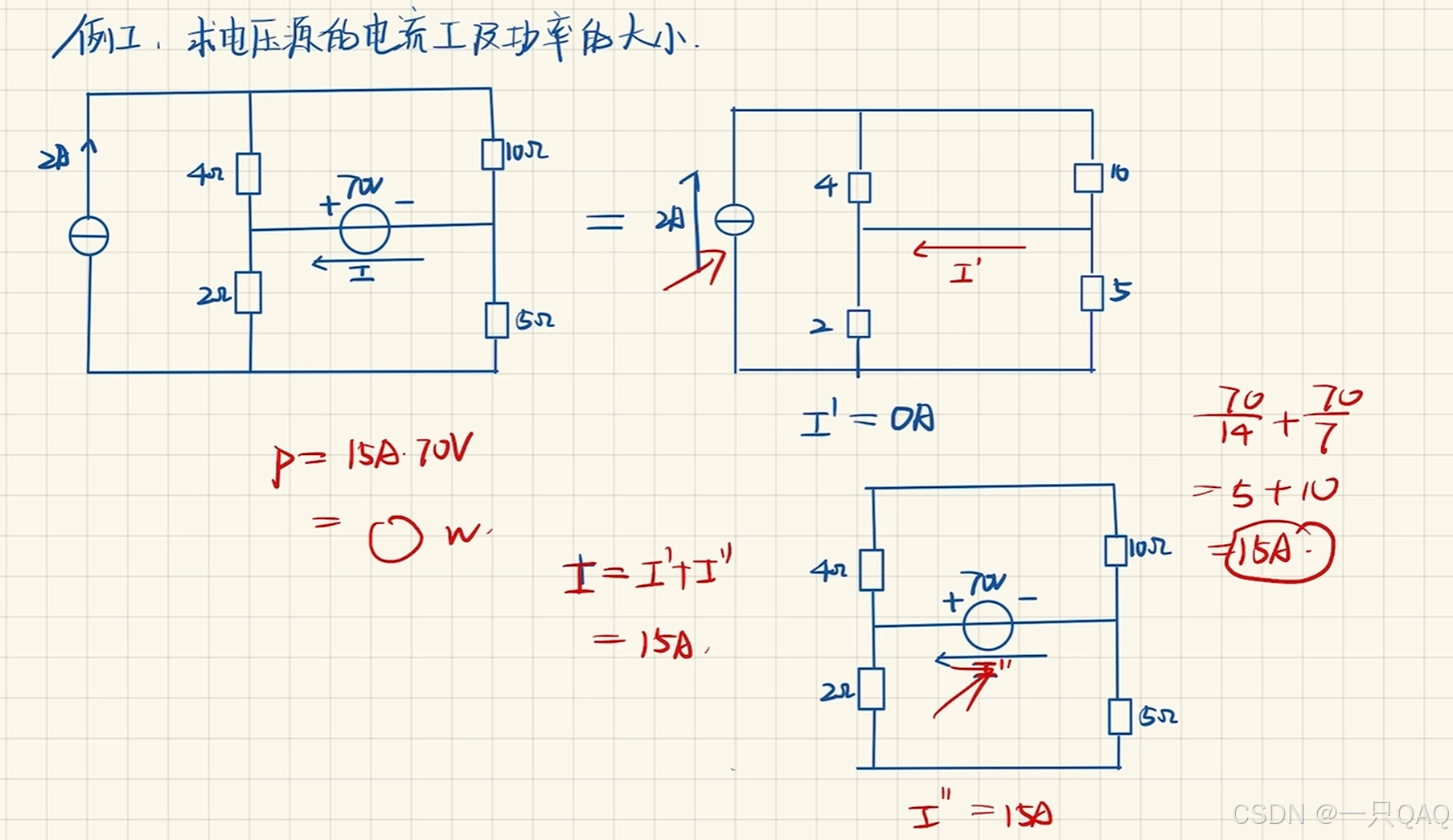

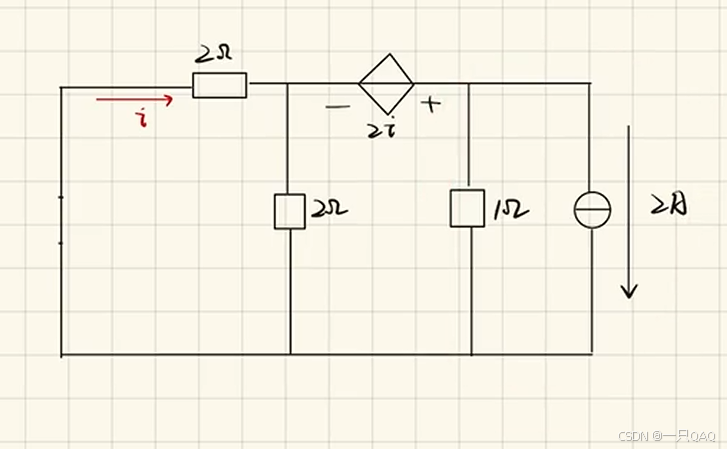

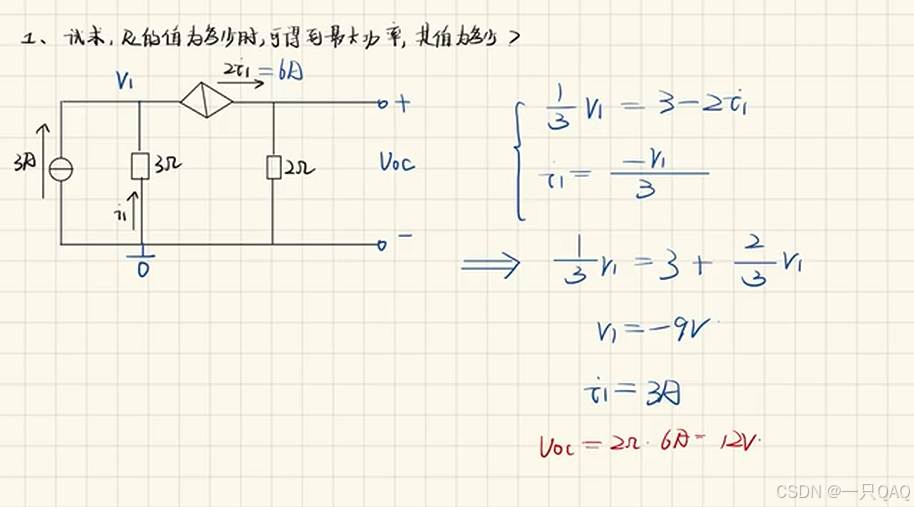

当任何元件和受控电流源串联的时候，研究外电路的时候，可以把此元件短路，所以不需要加1/2那个电阻，

研究外电路，任何的元件和电流源串联的时候，可以将其省略。

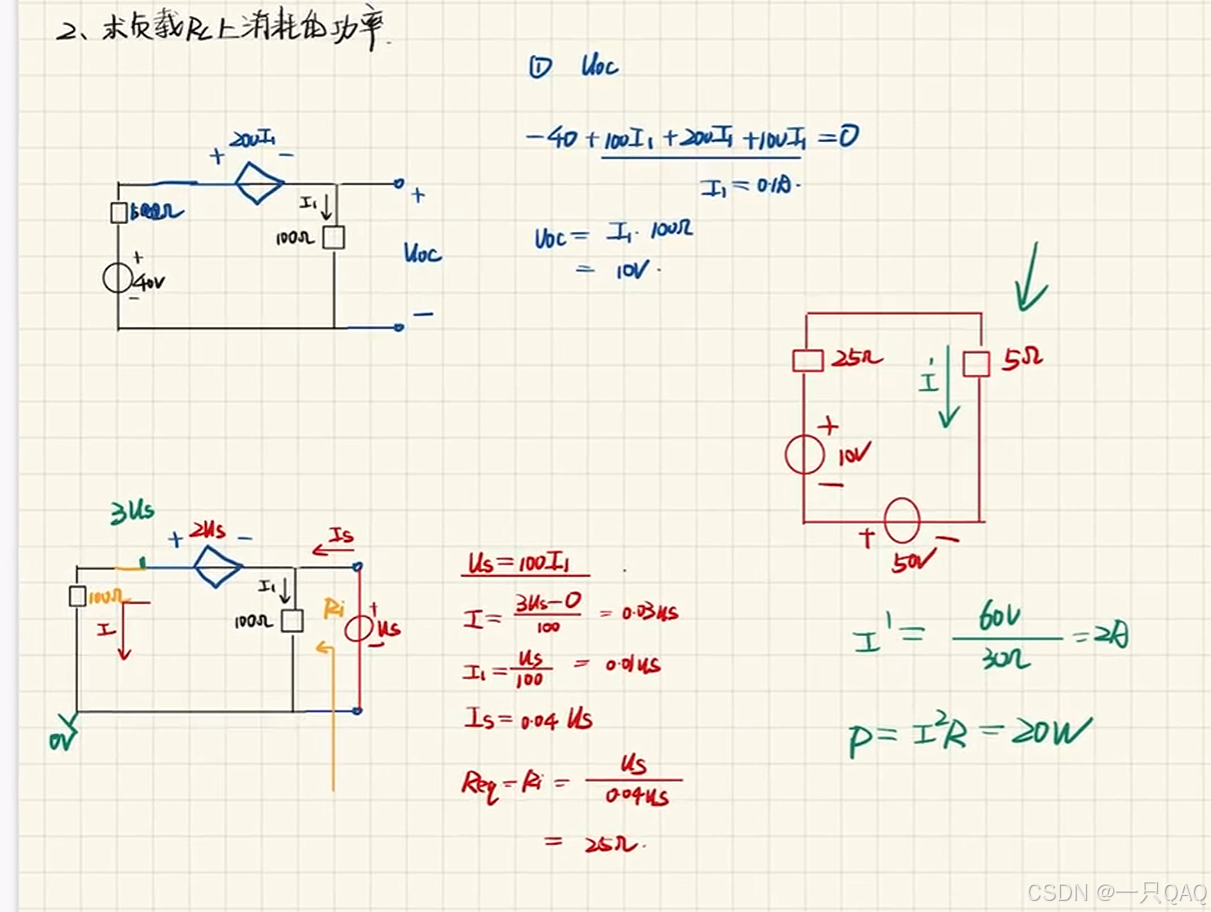

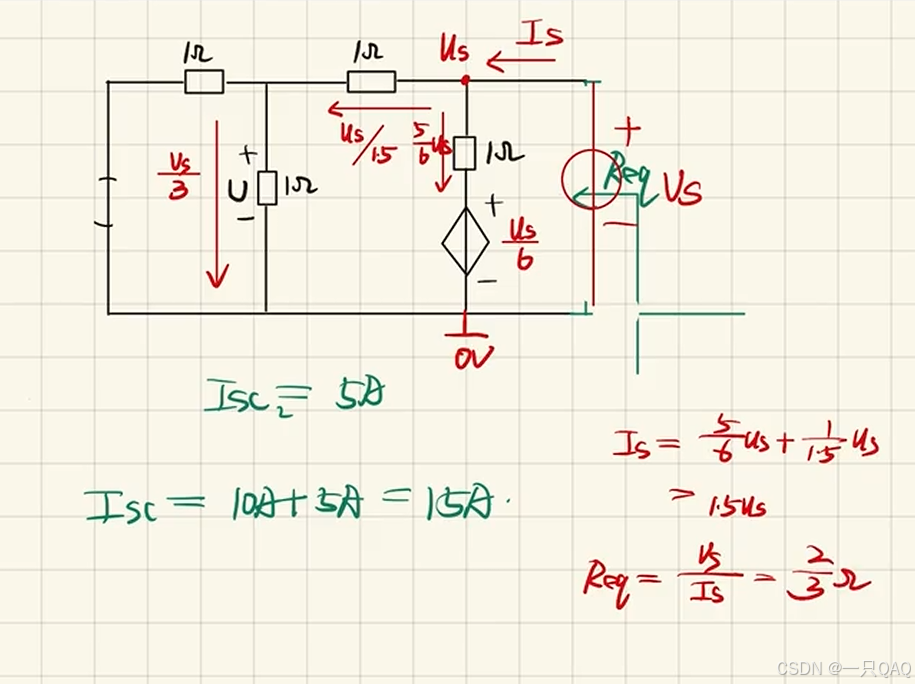

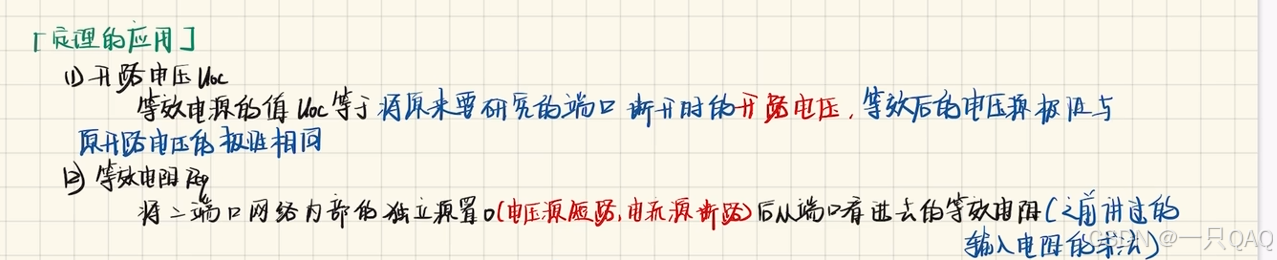

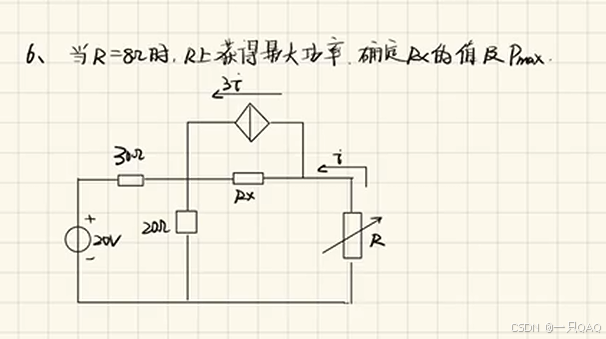

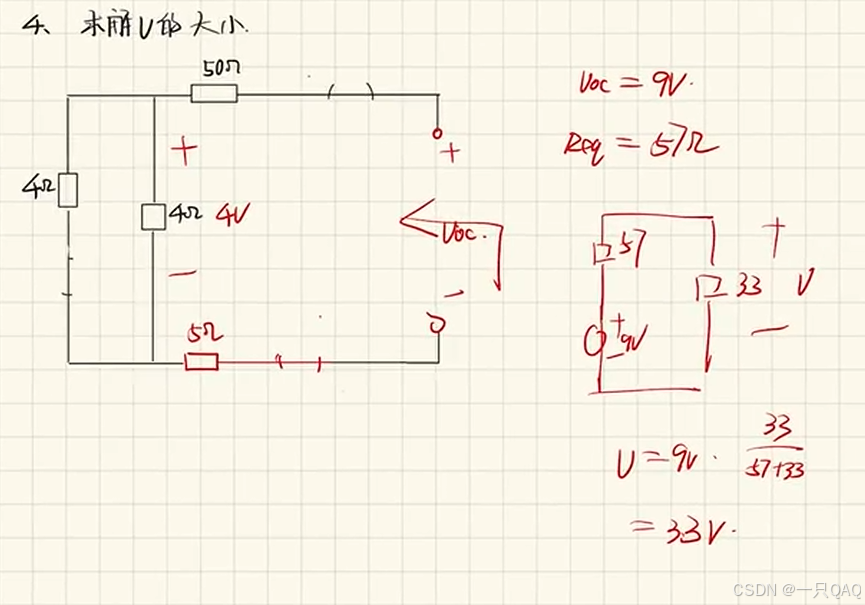

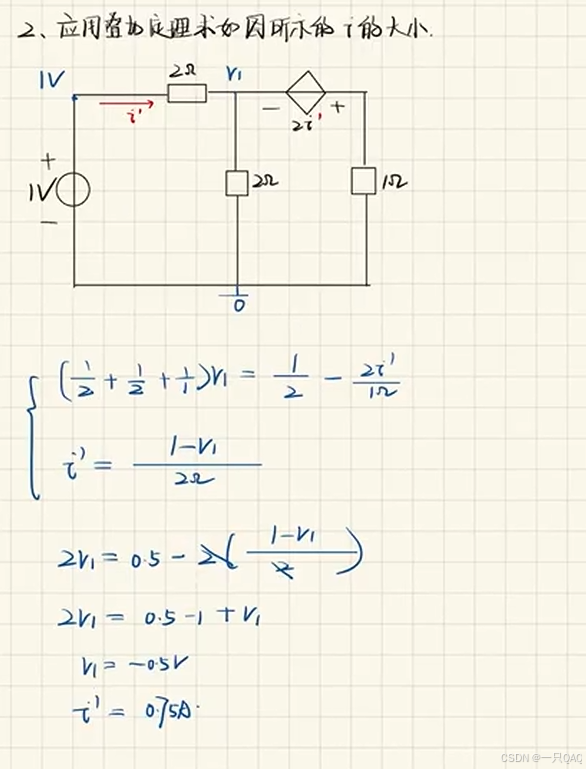

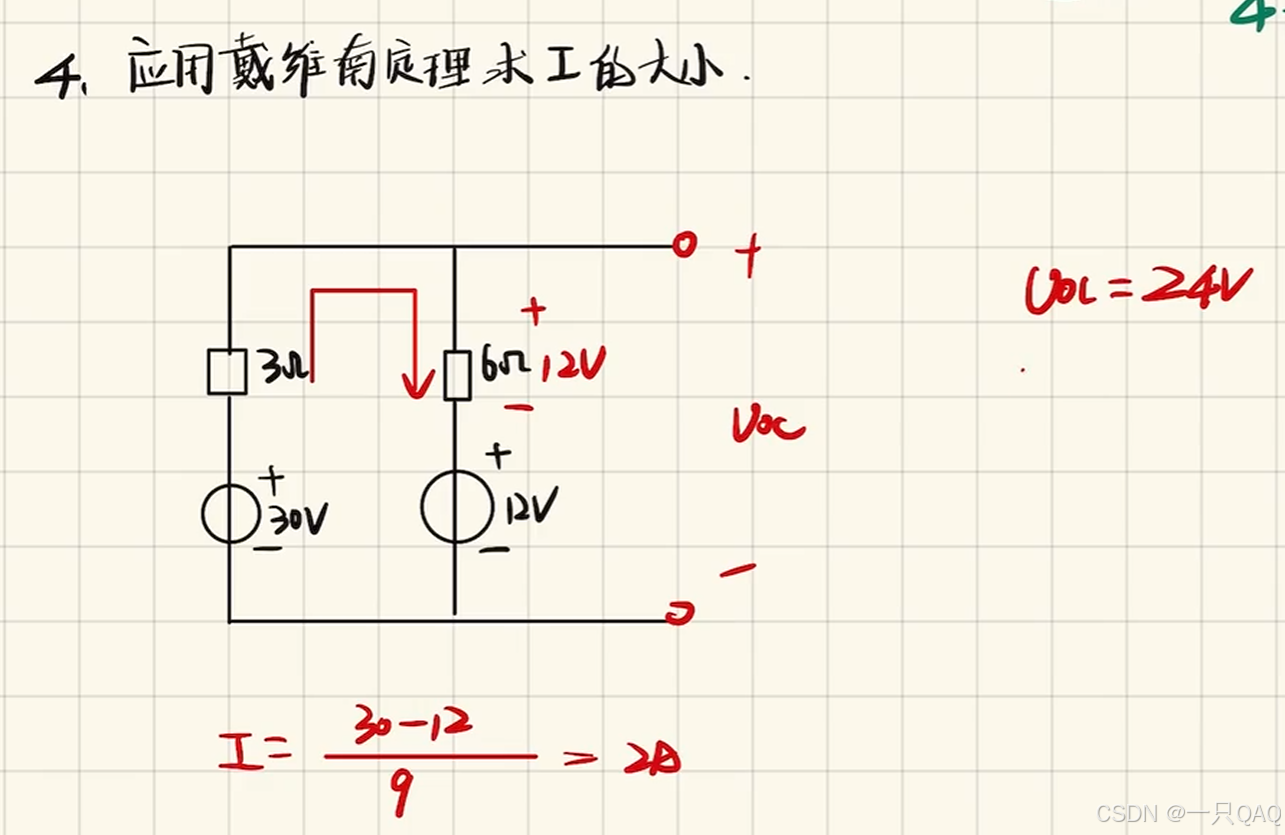

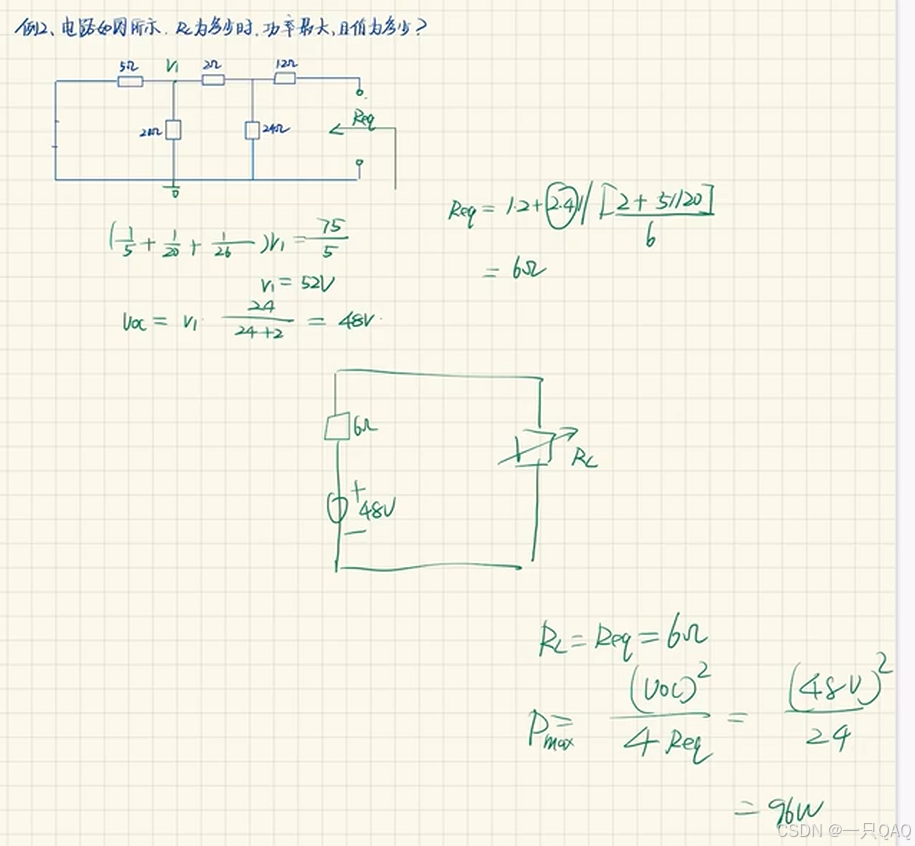

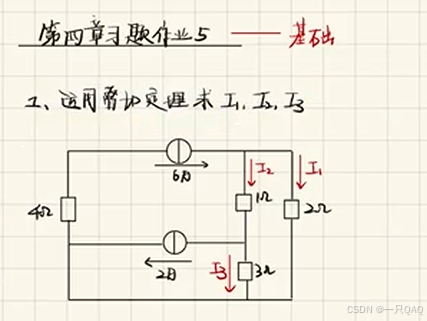

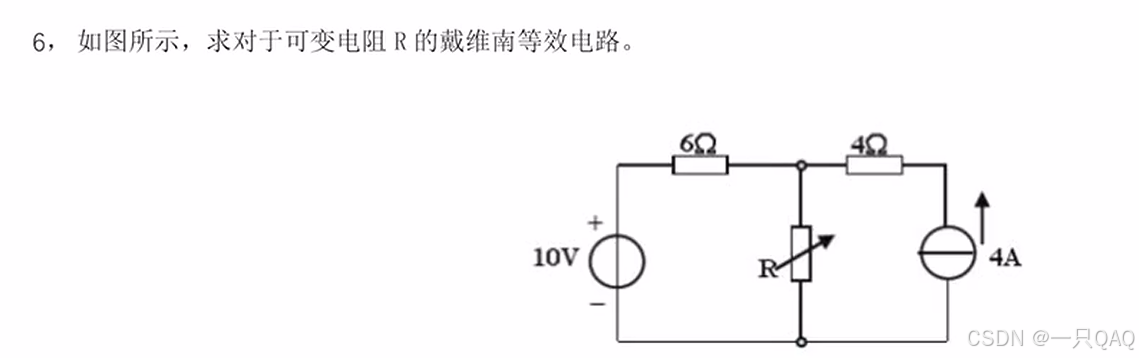

有受控源用加压求流法求等效电阻，

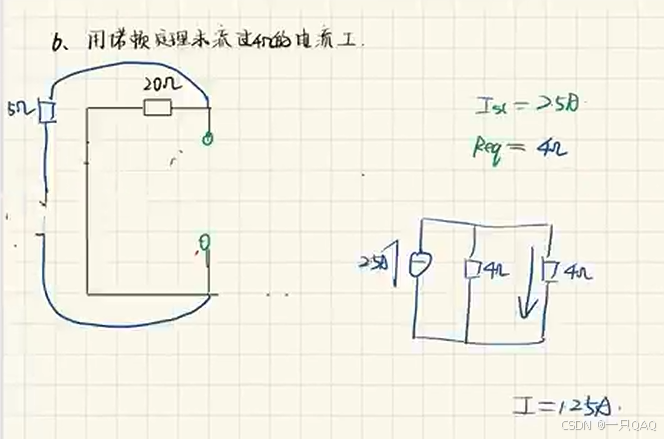

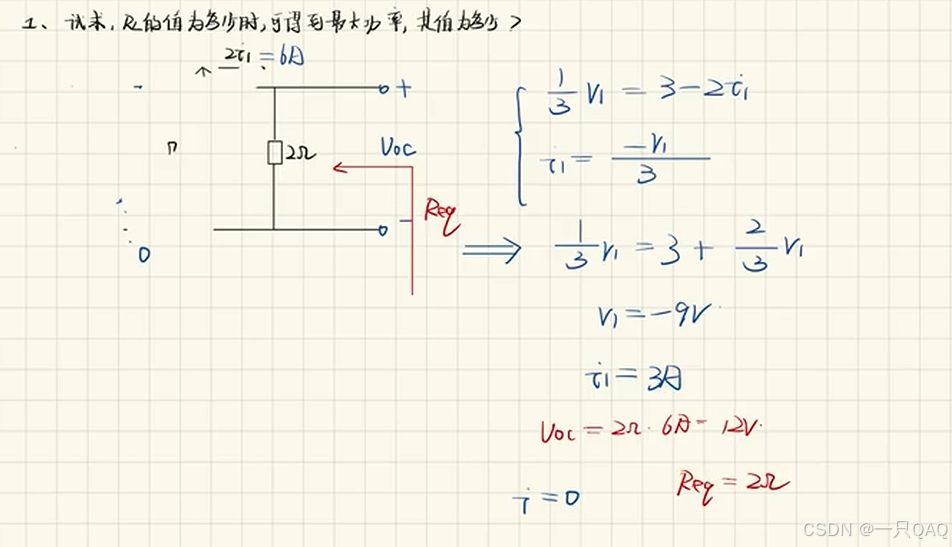

在这里插入图片描述

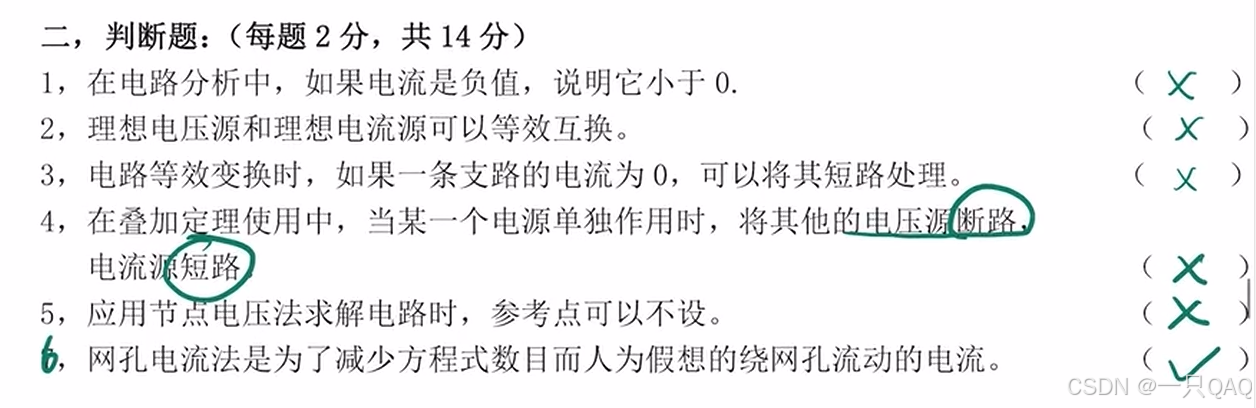

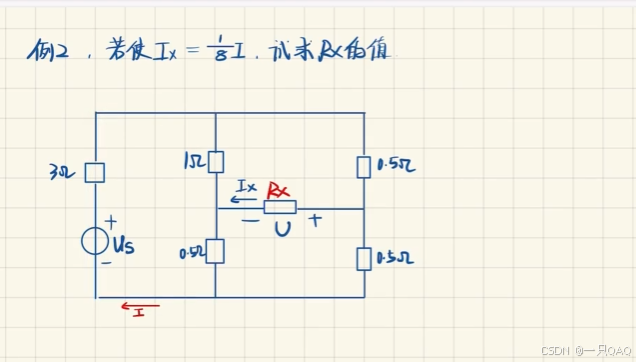

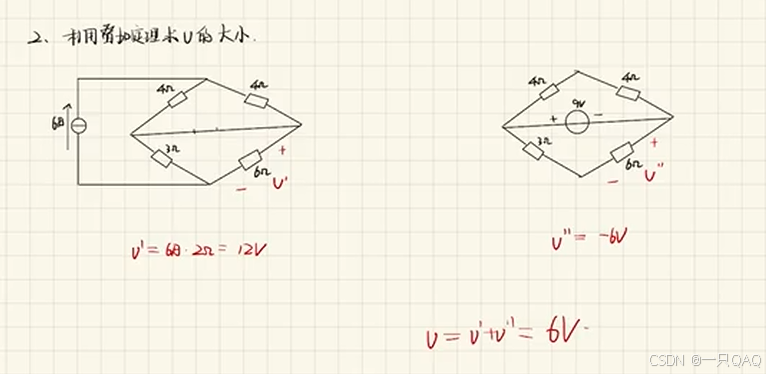

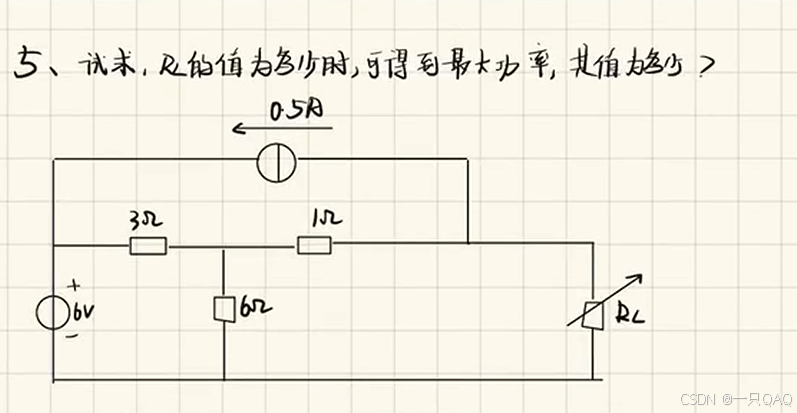

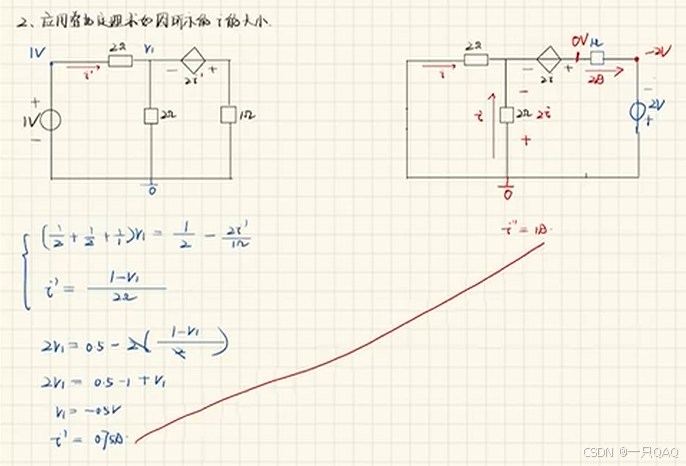

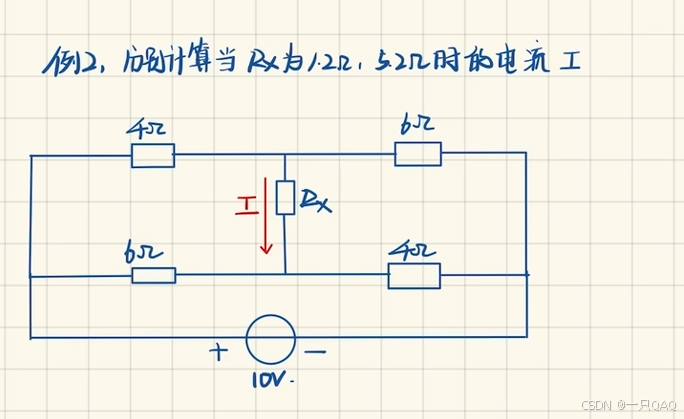

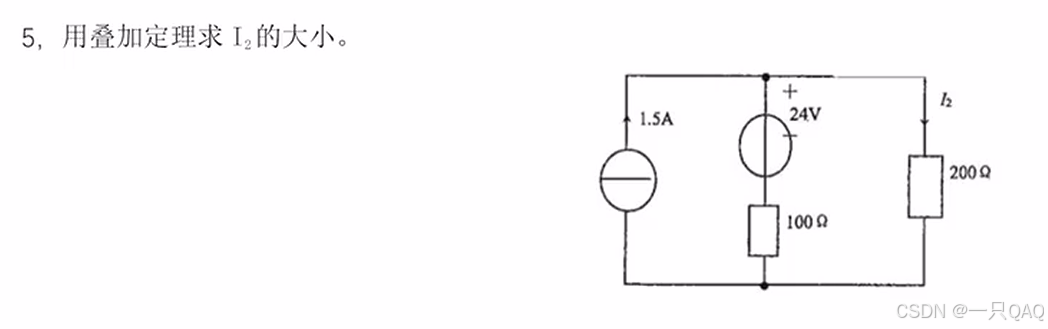

叠加定理指独立源作用，受控源起响应作用而不是激励作用，当独立源单独作用的时候，受控源仍然要保留，所以控制量要保留，
