电路基础学习（3章）

原创 已于 2024-12-22 11:33:50 修改 · 233 阅读 · 0 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#学习

于 2024-12-15 01:06:09 首次发布

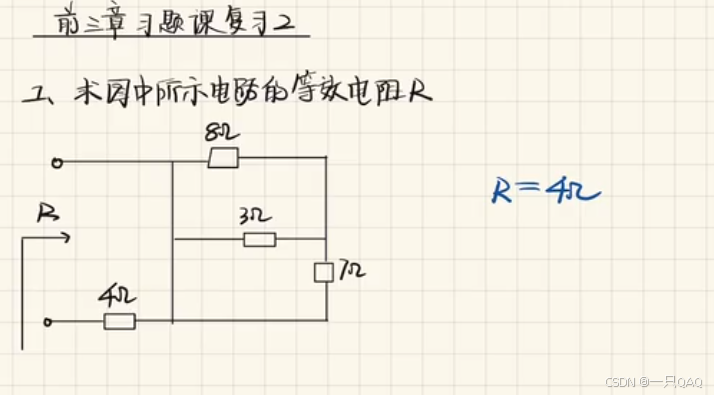

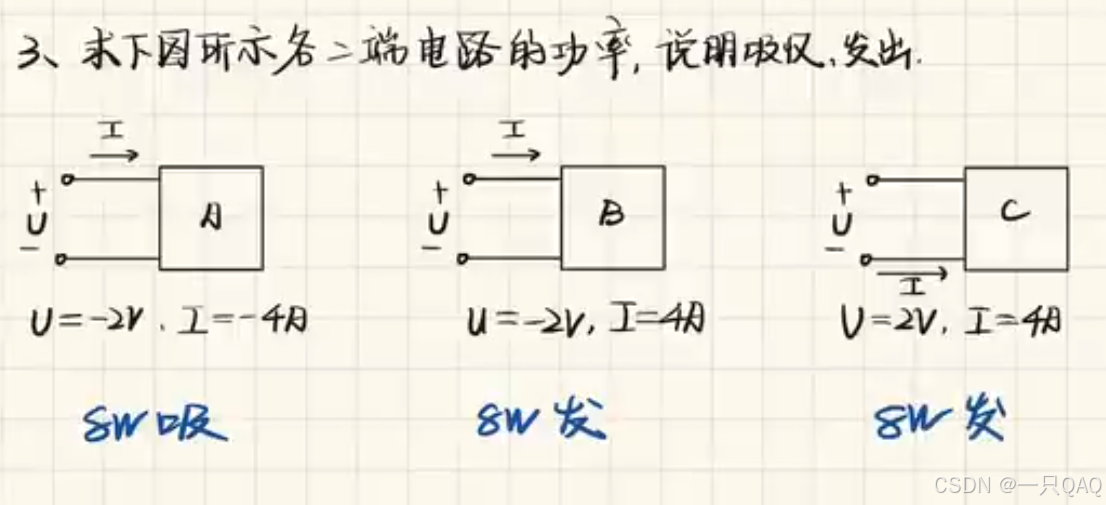

在这里插入图片描述

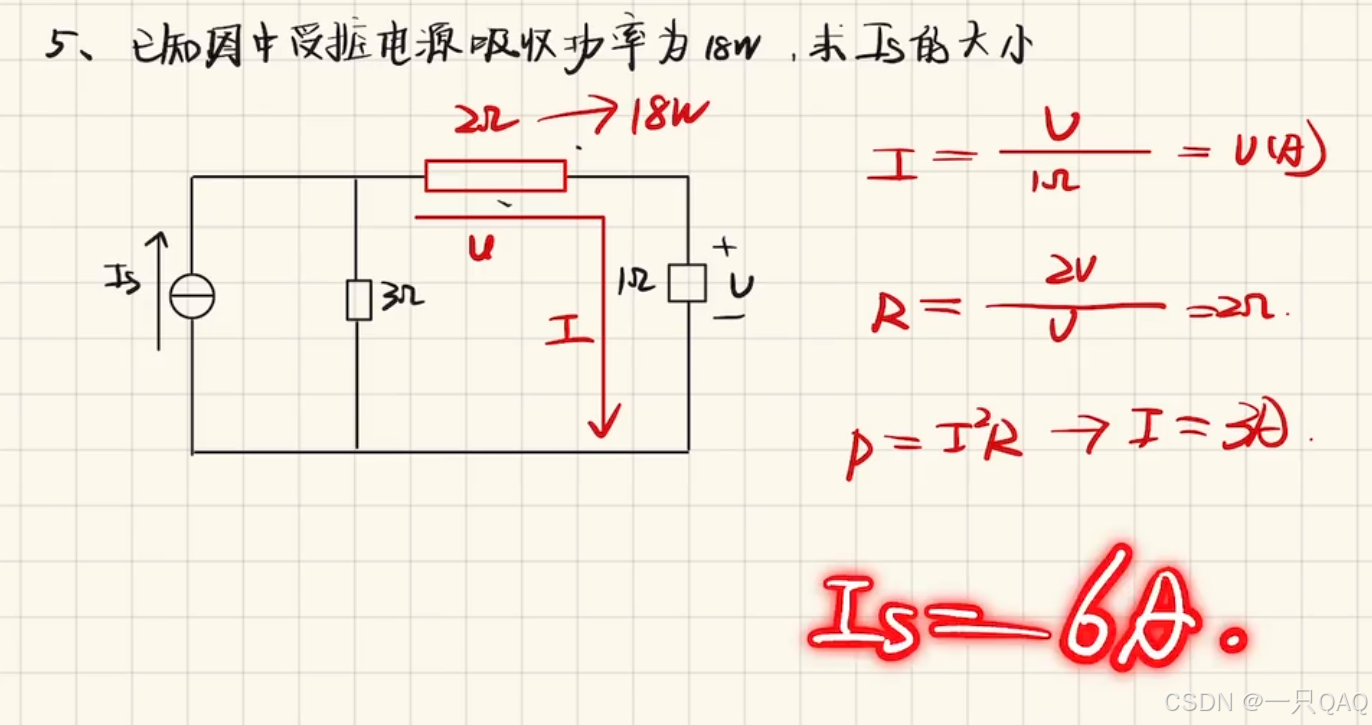

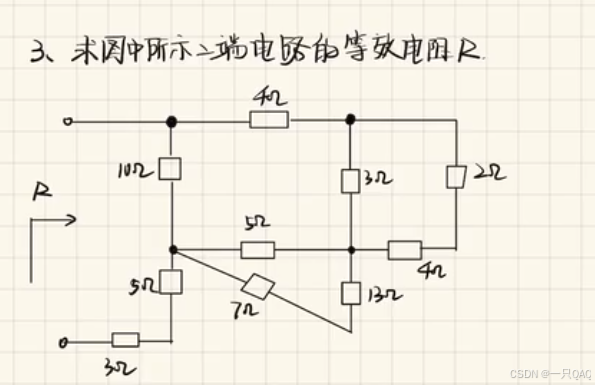

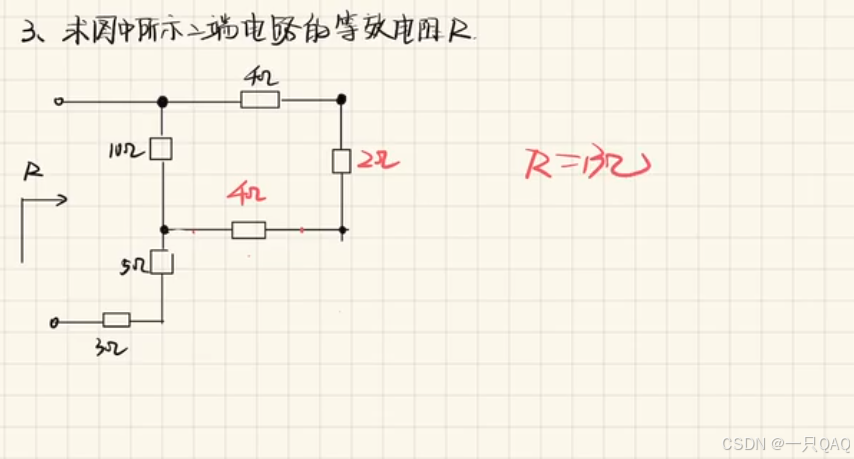

在这里插入图片描述

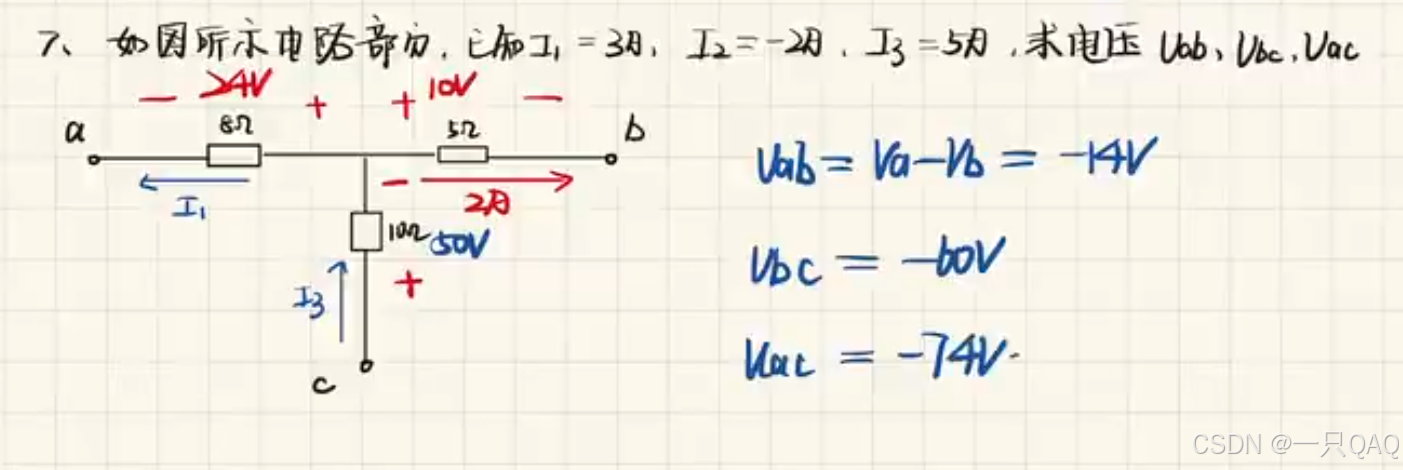

在这里插入图片描述

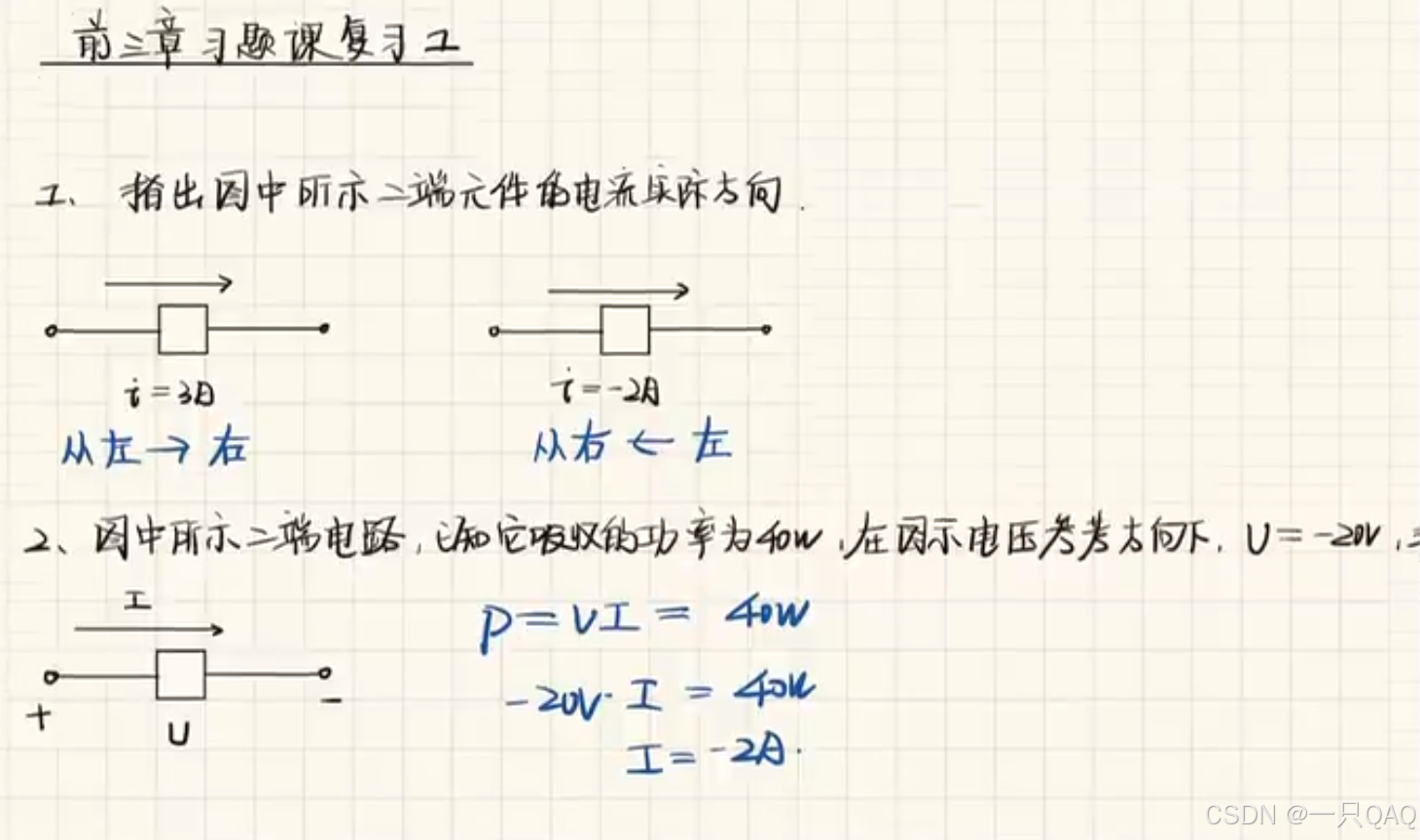

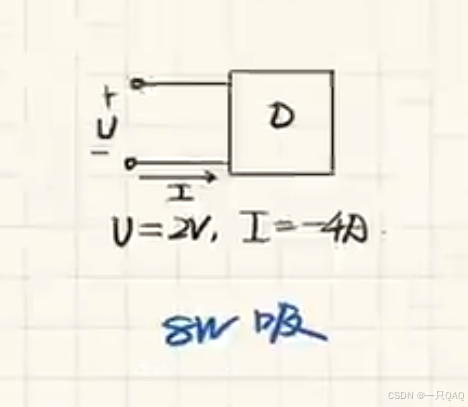

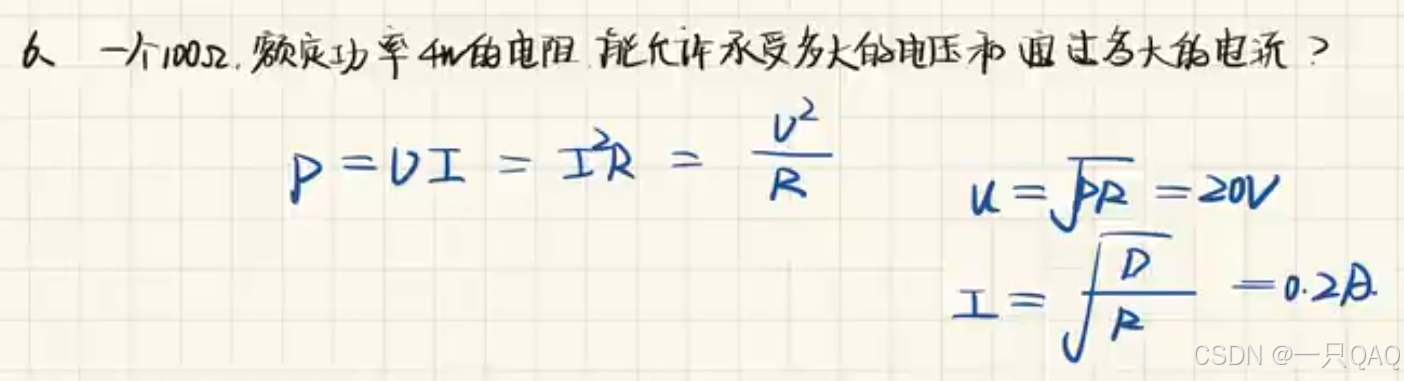

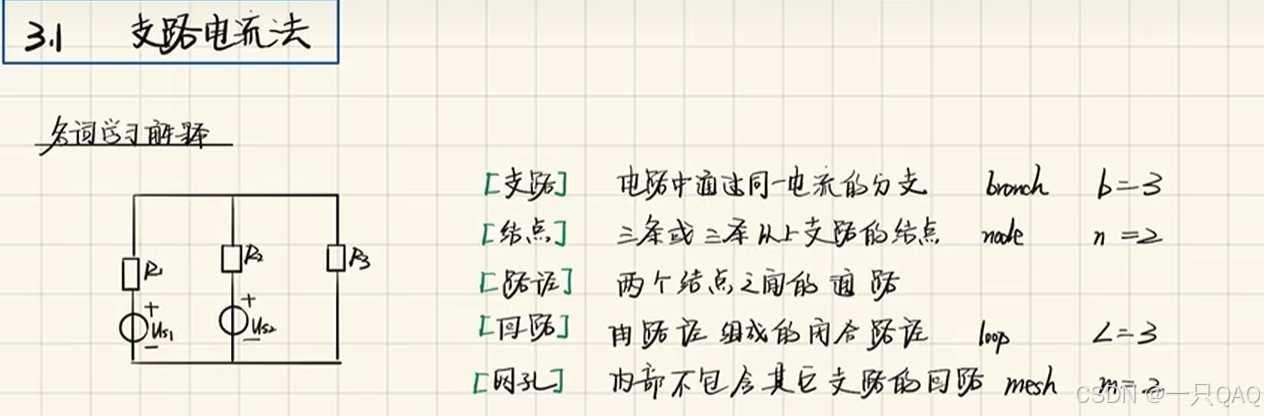

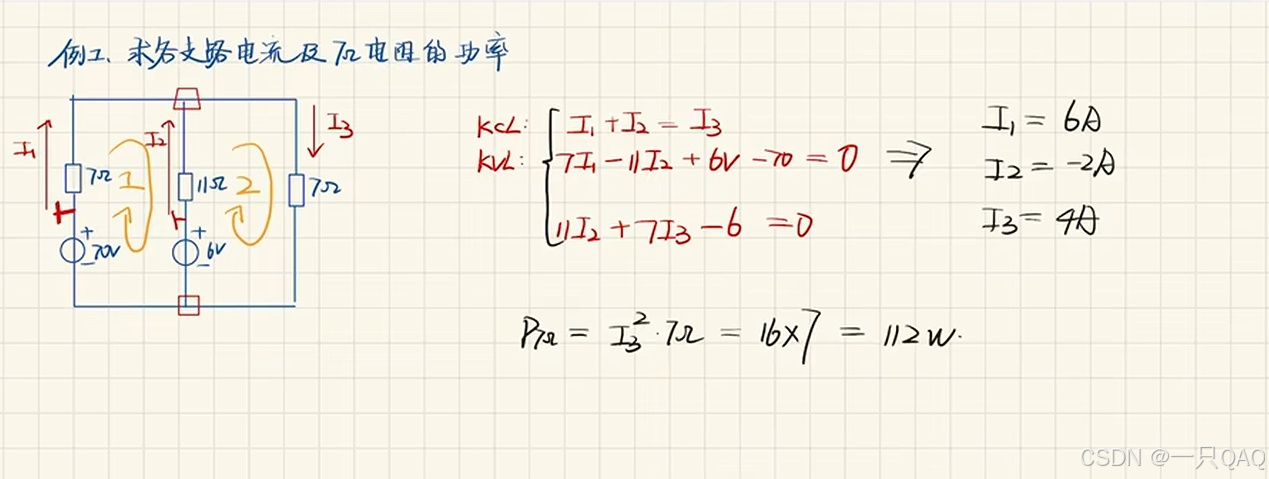

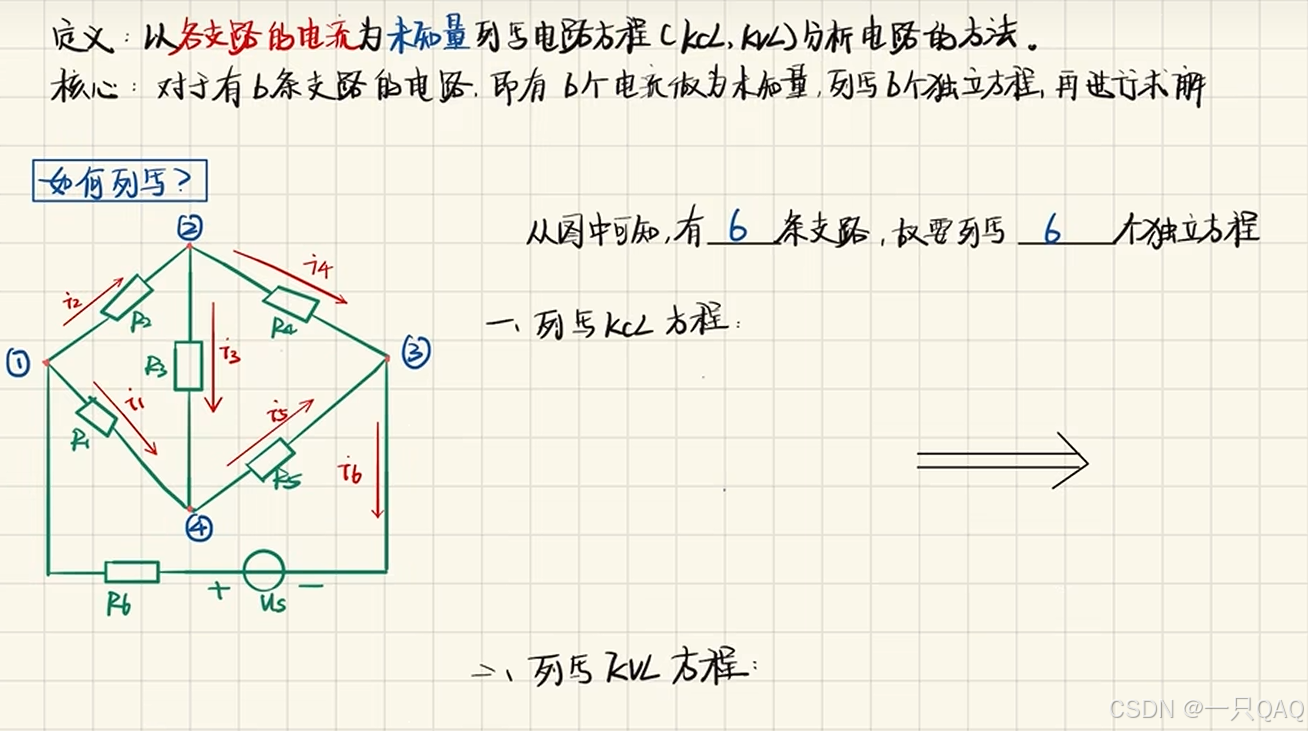

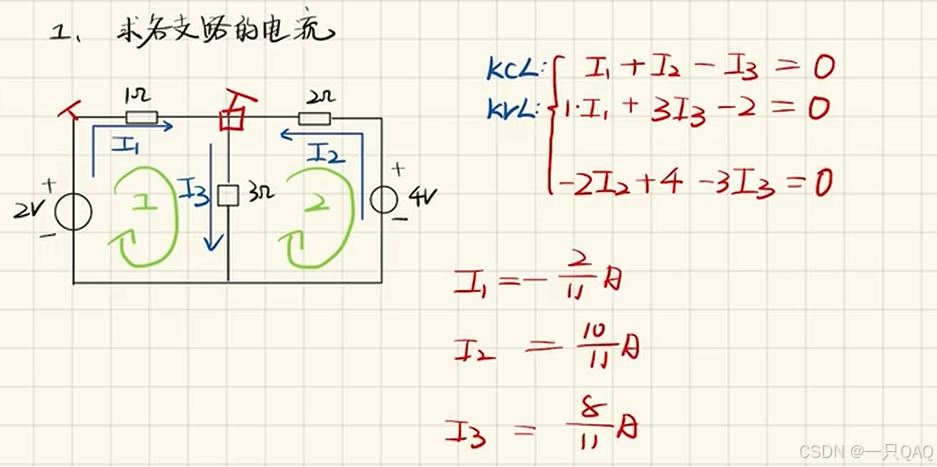

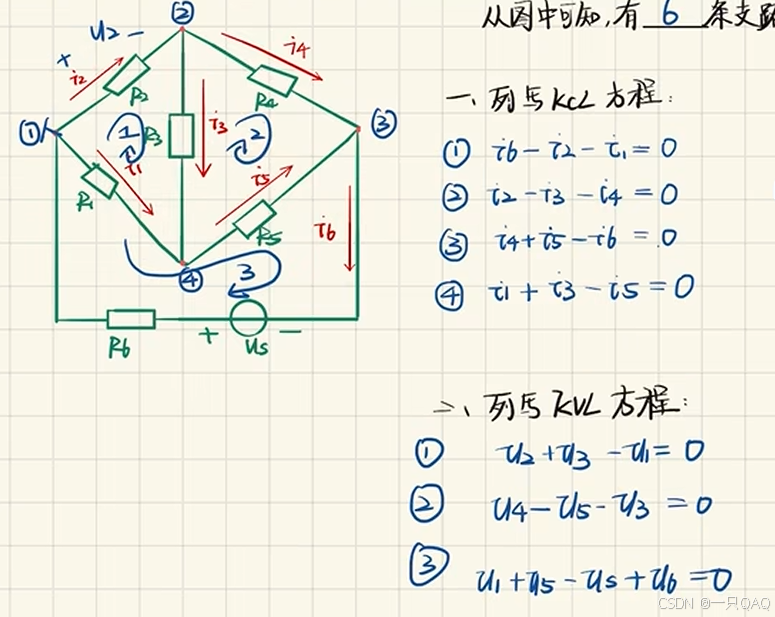

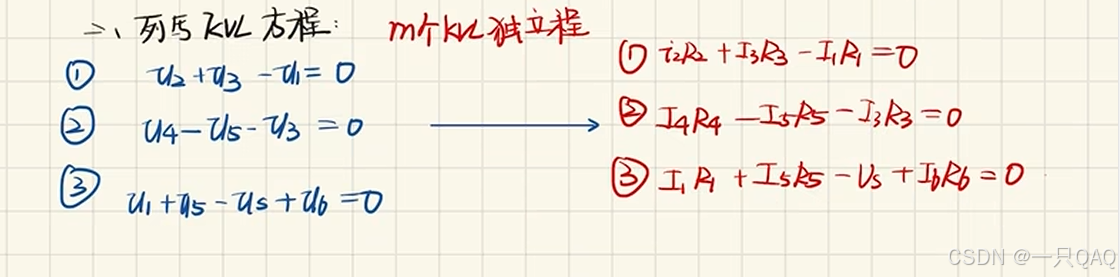

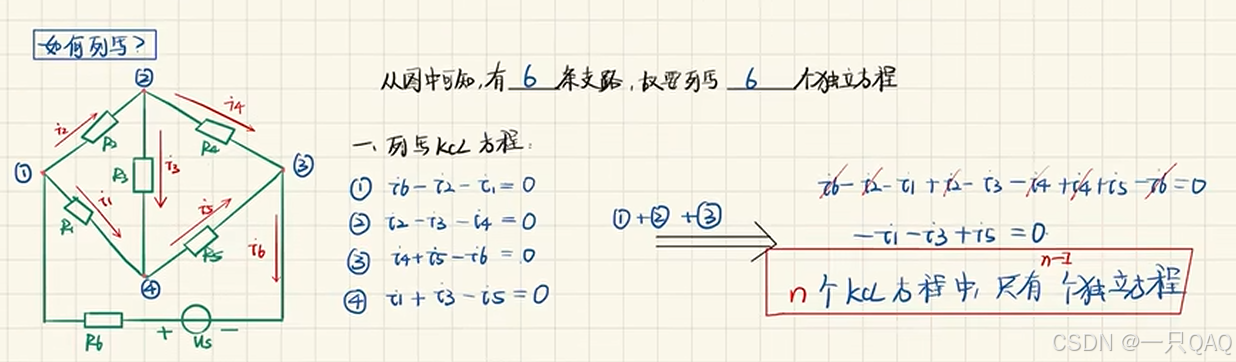

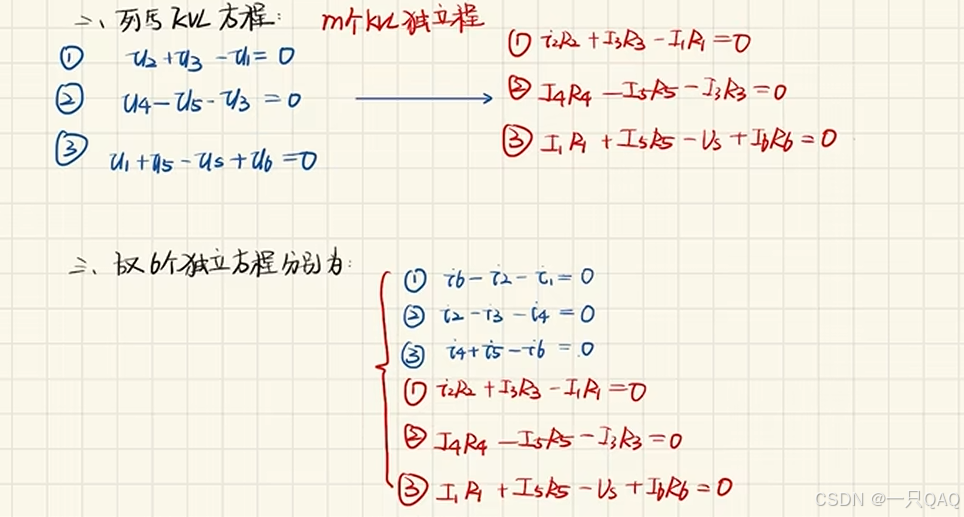

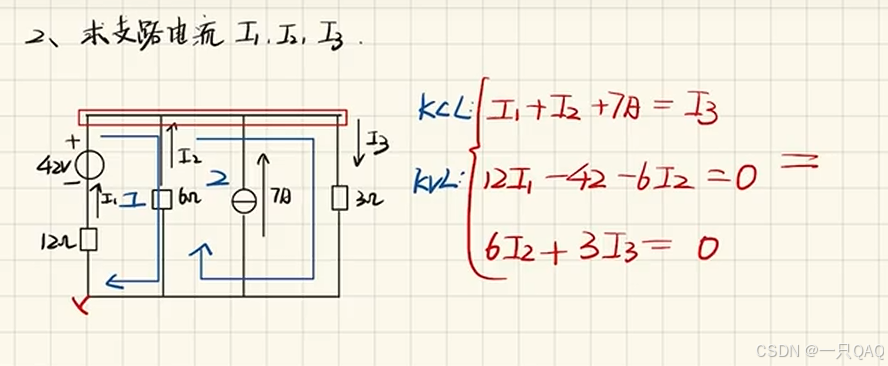

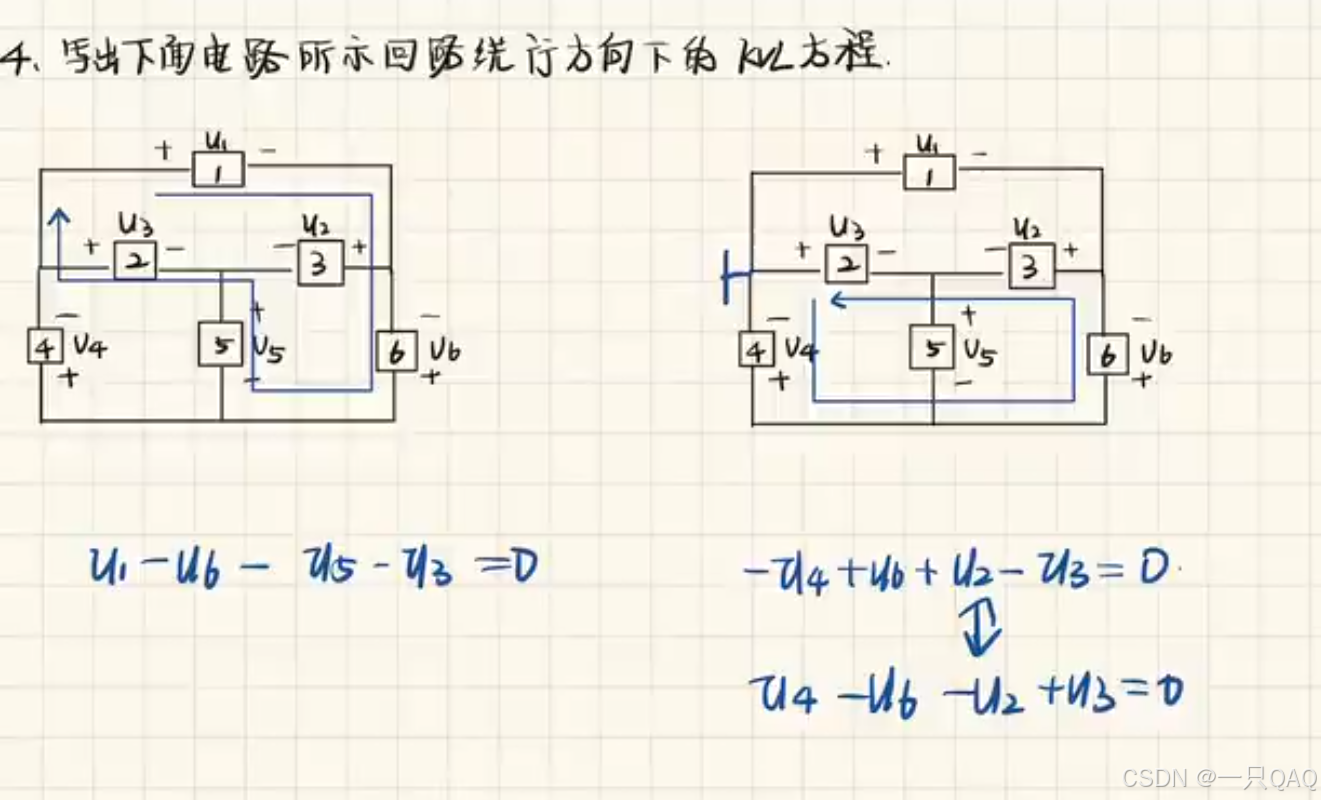

kcl针对结点列方程，kvl针对网孔来列方程

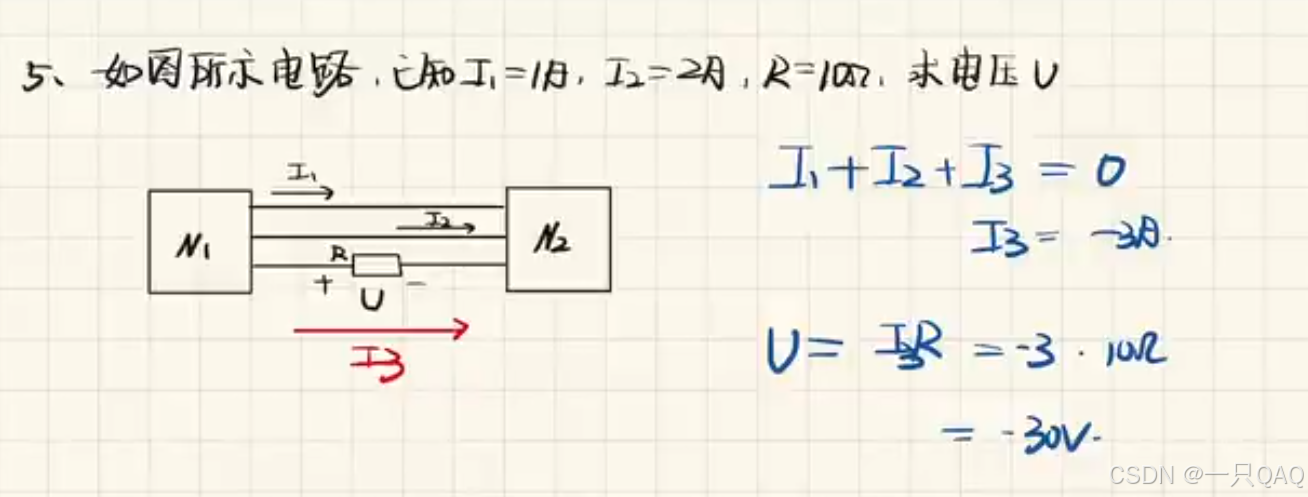

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

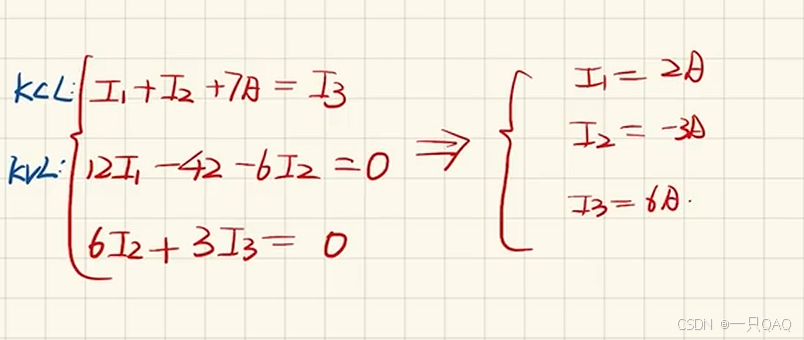

六个方程联立就能把i1到i6算出来，

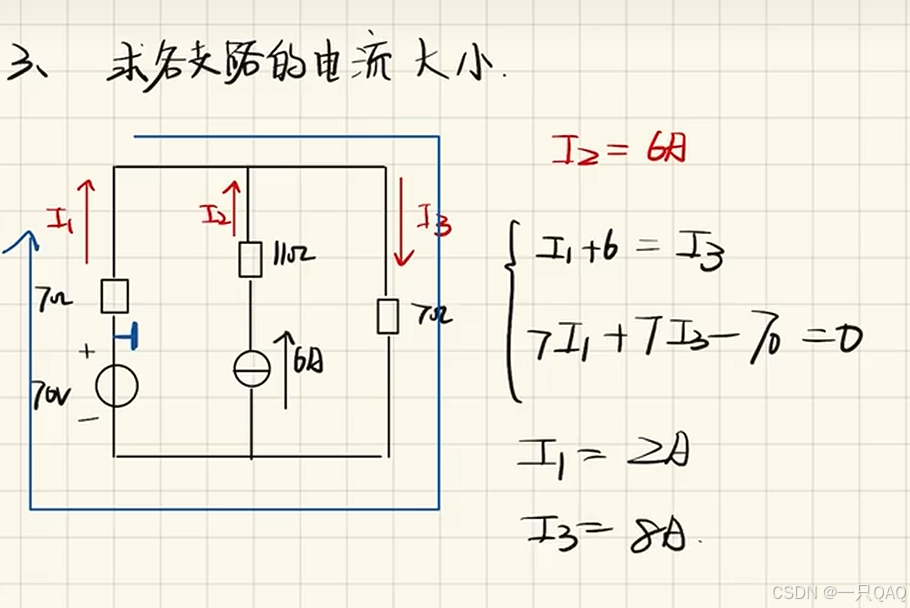

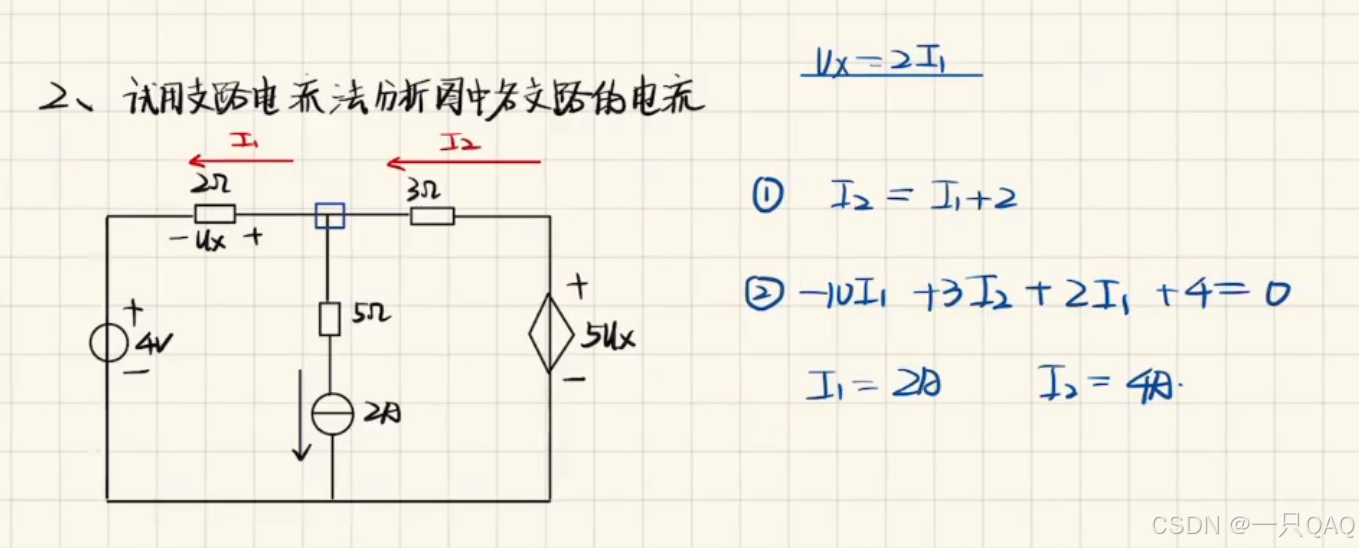

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

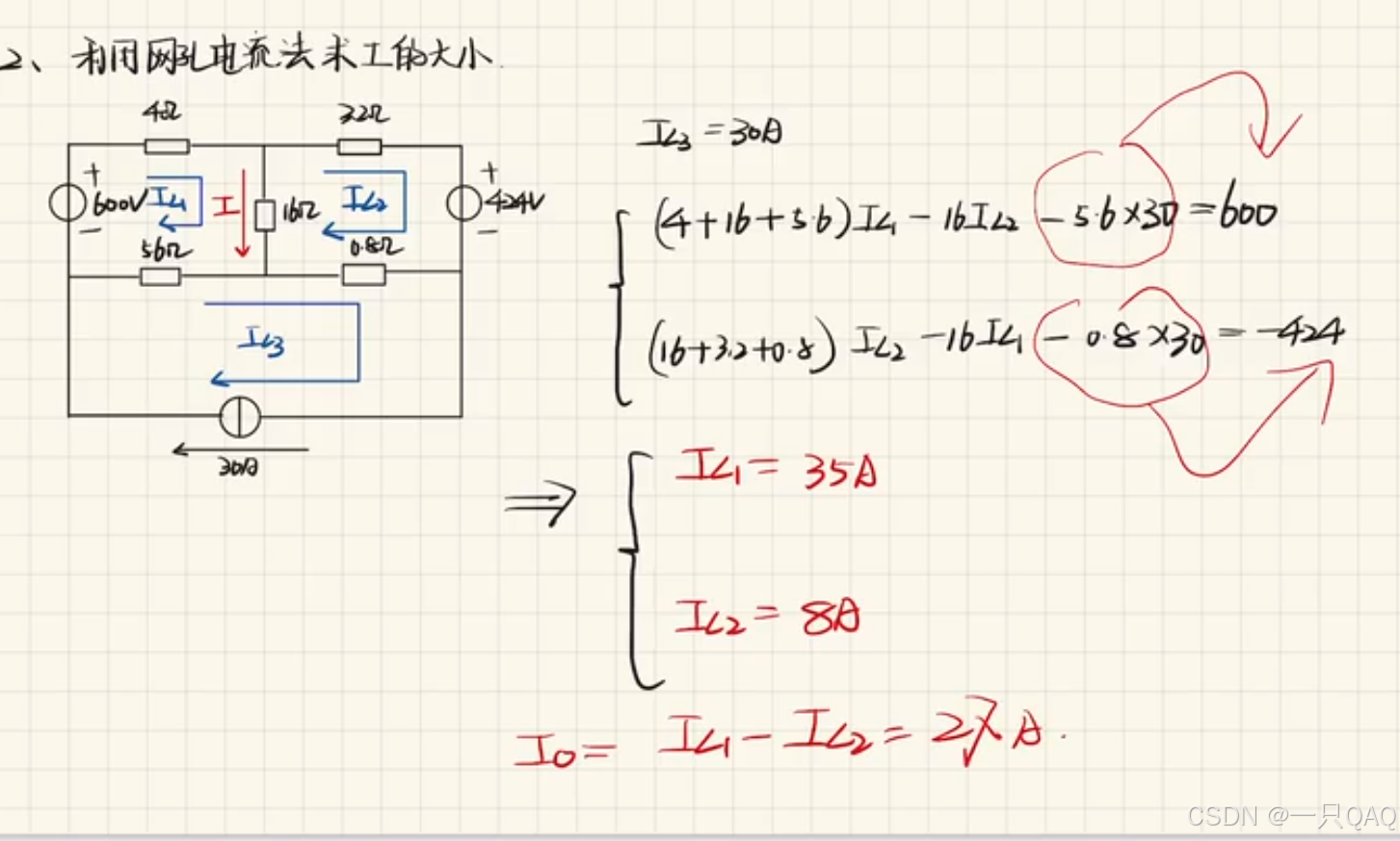

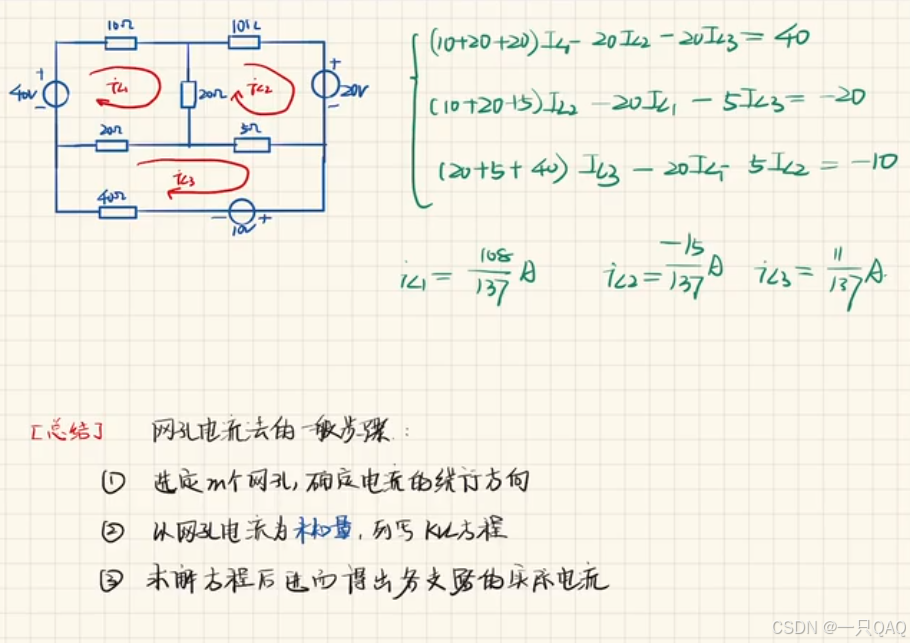

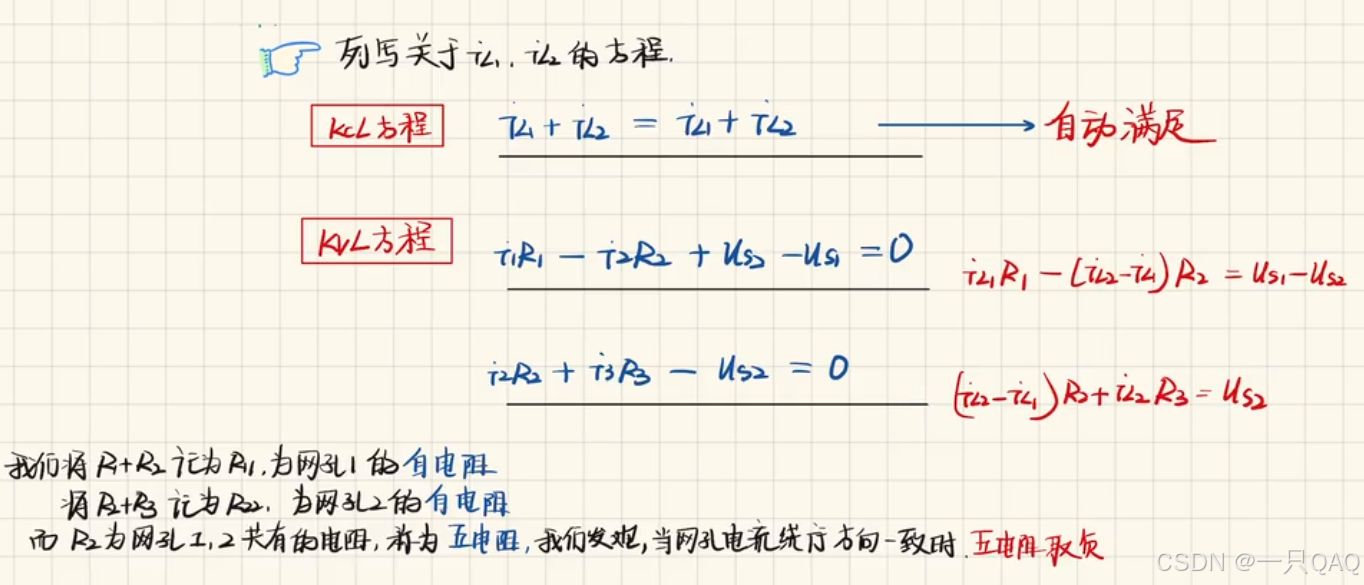

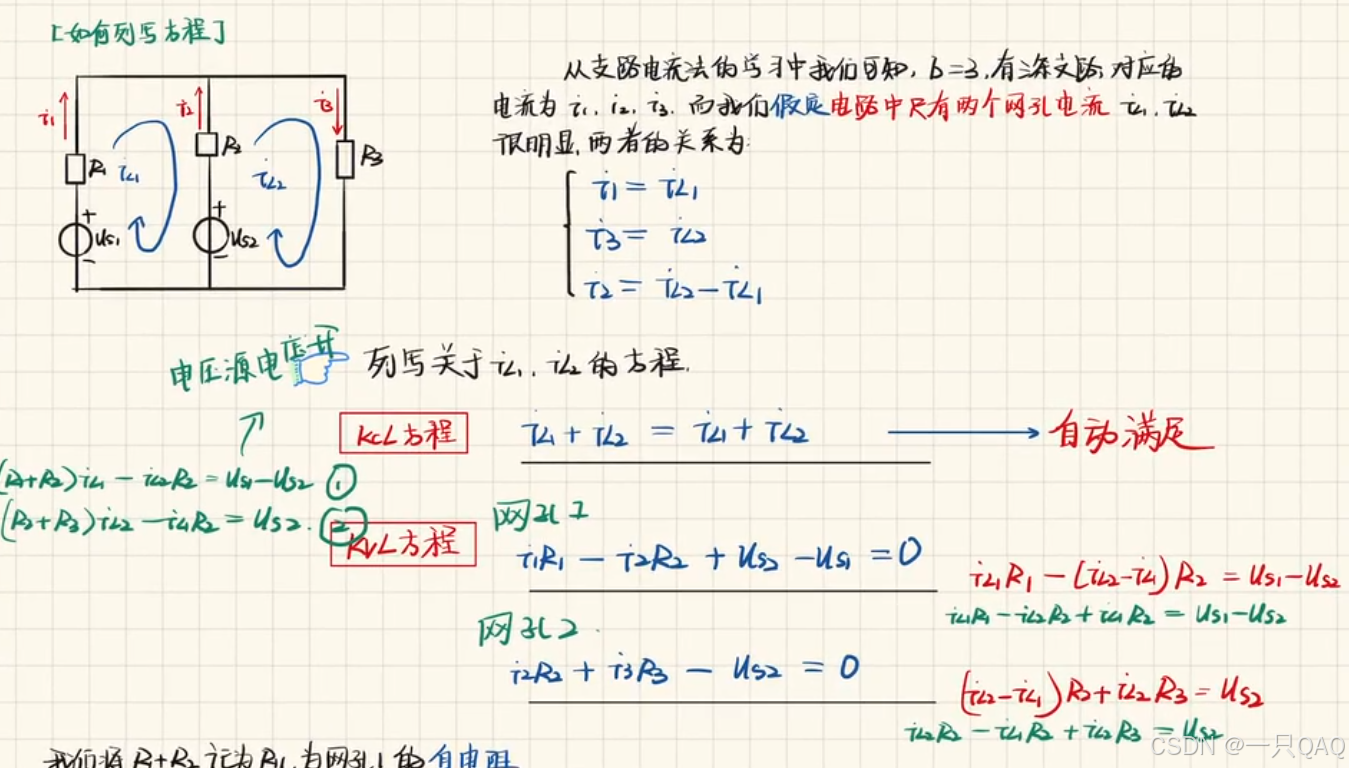

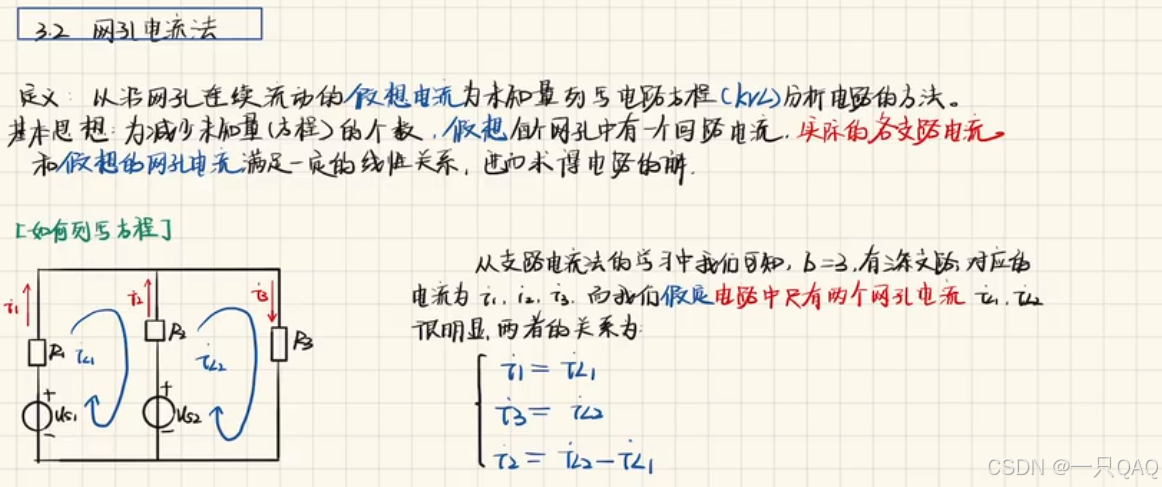

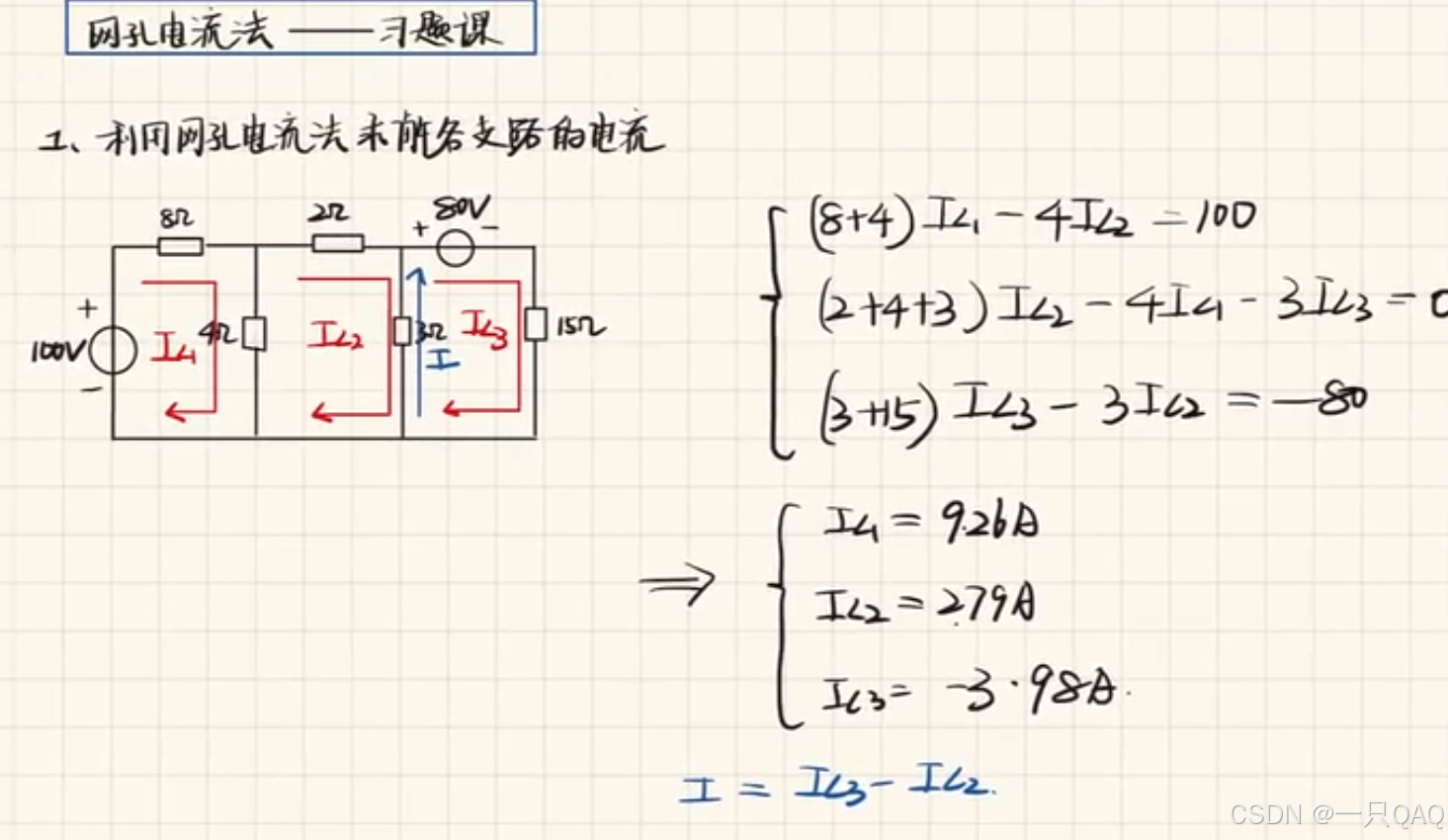

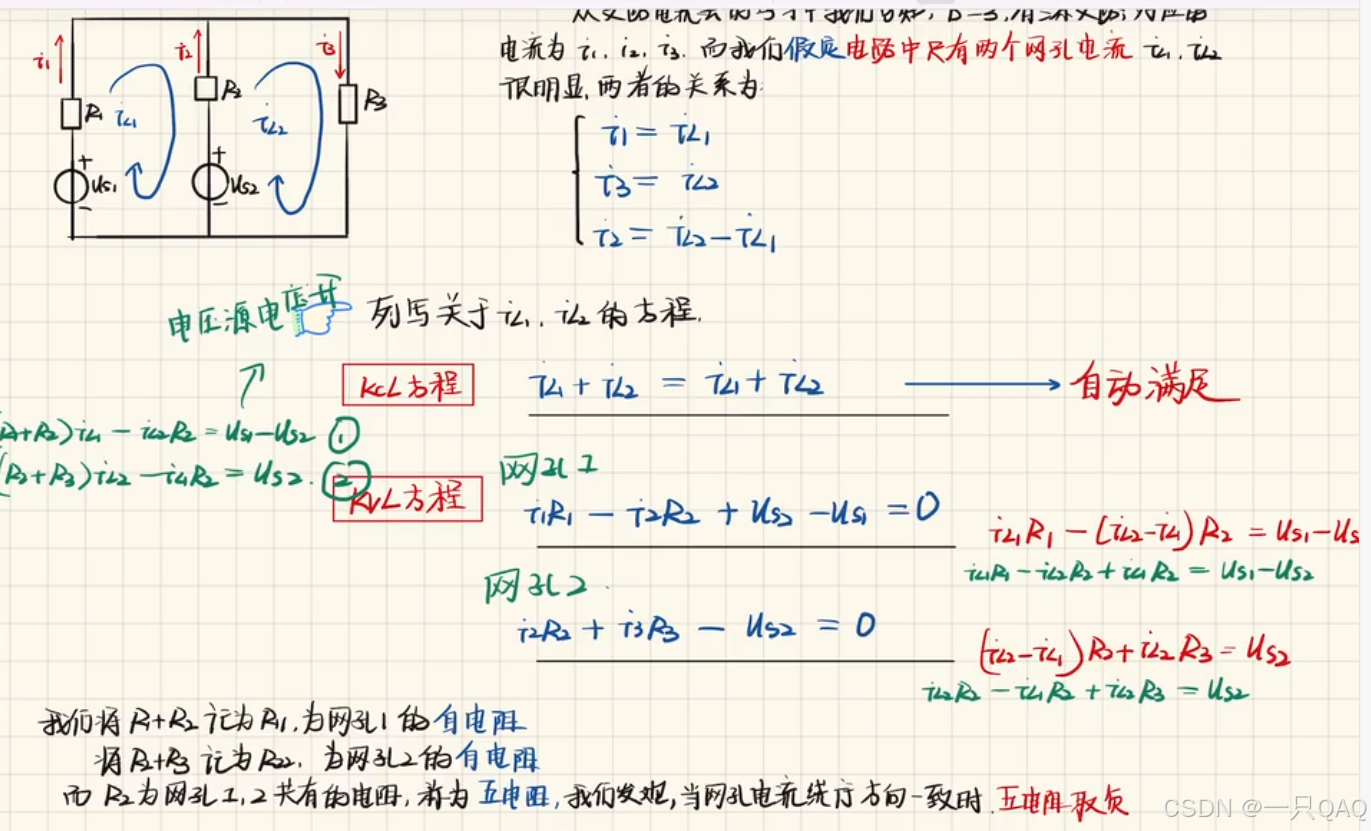

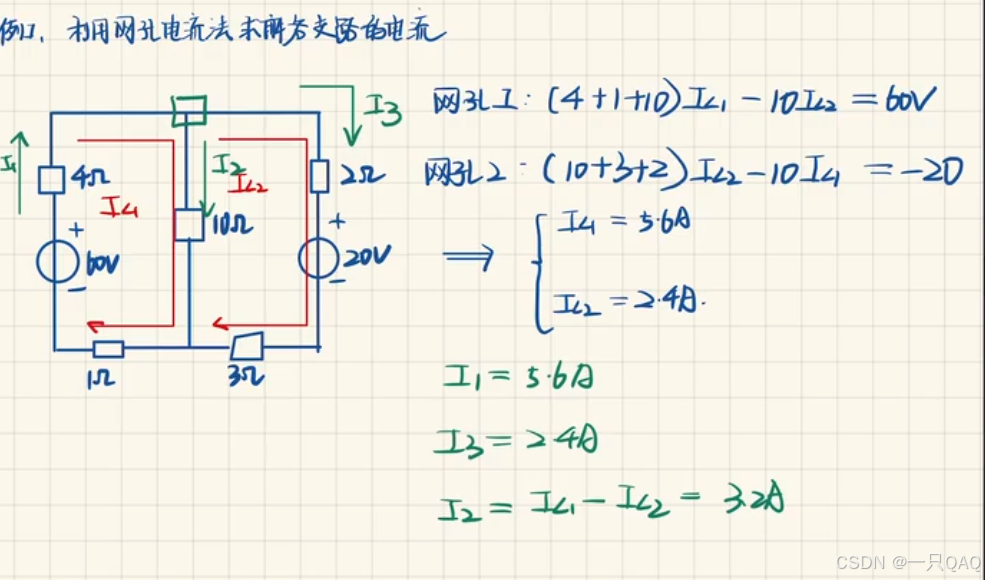

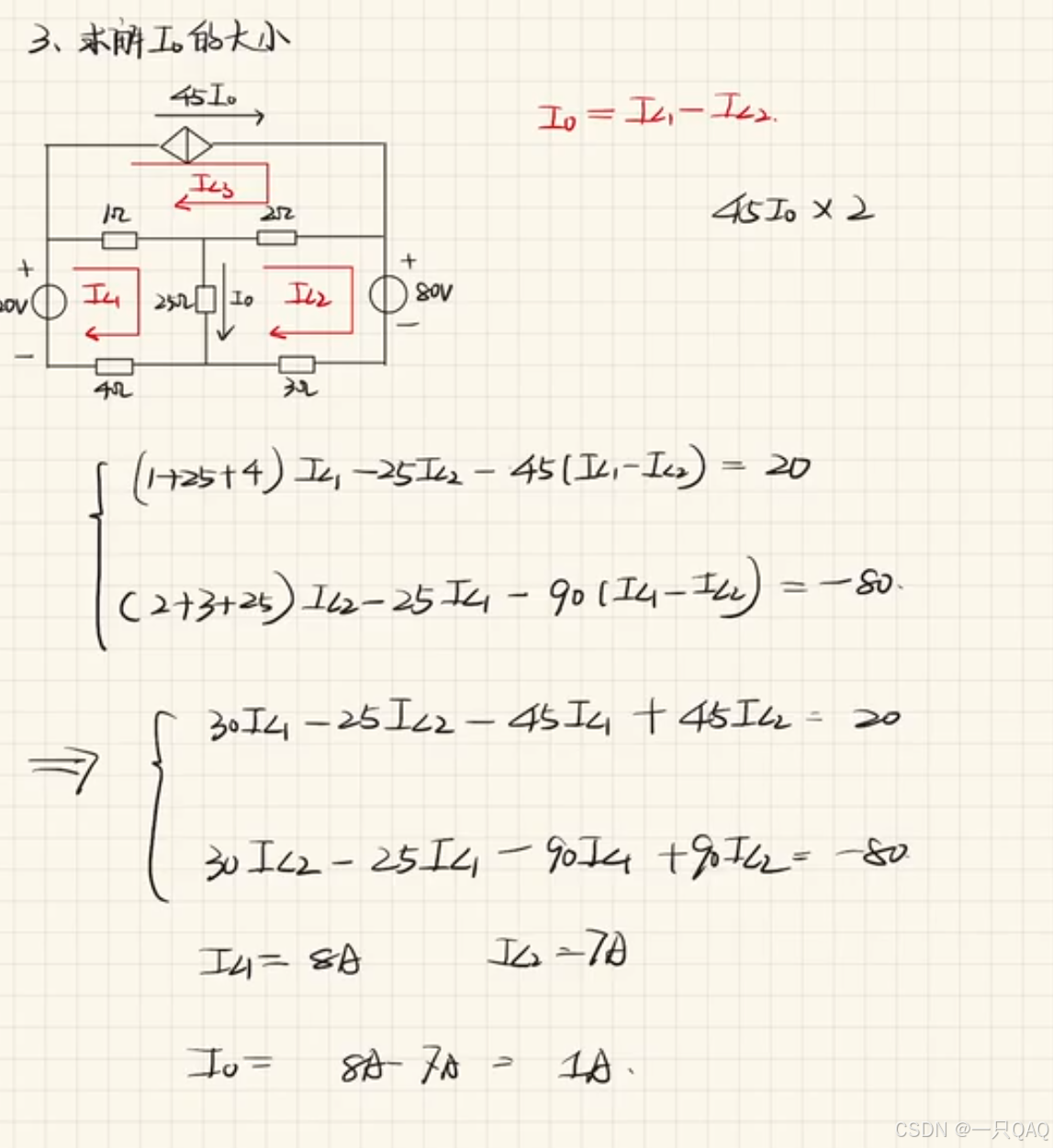

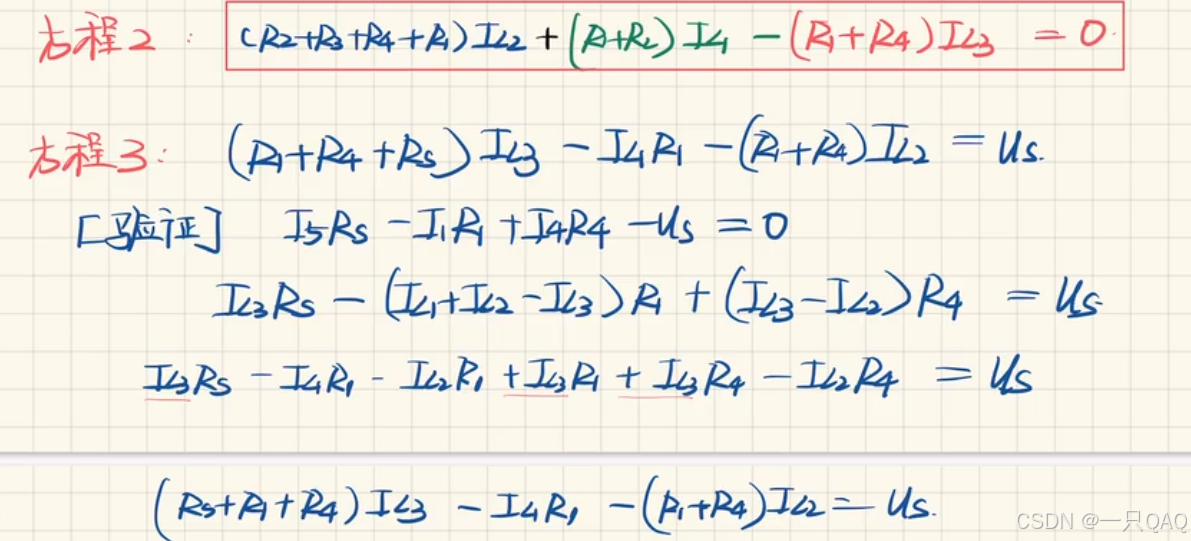

网孔电流法减少了未知量的个数，相对于支路电流法

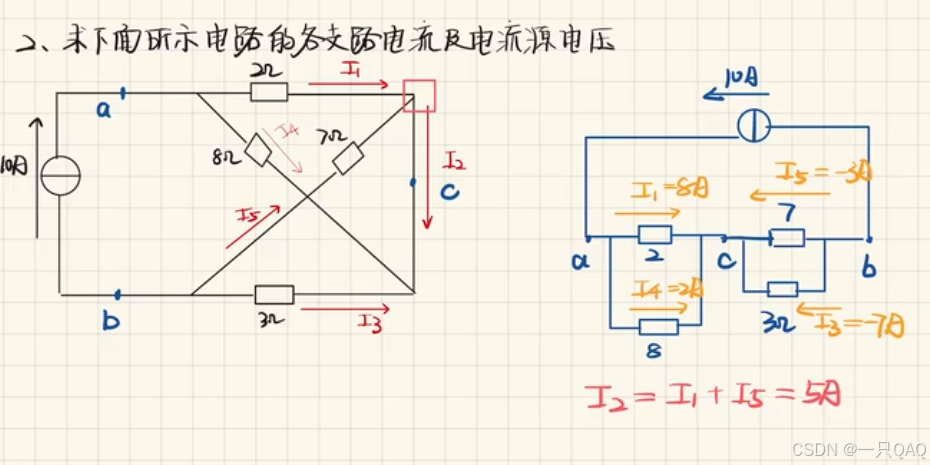

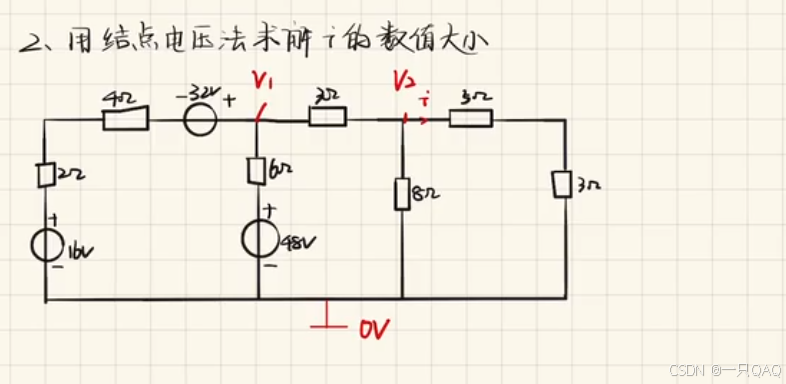

在这里插入图片描述

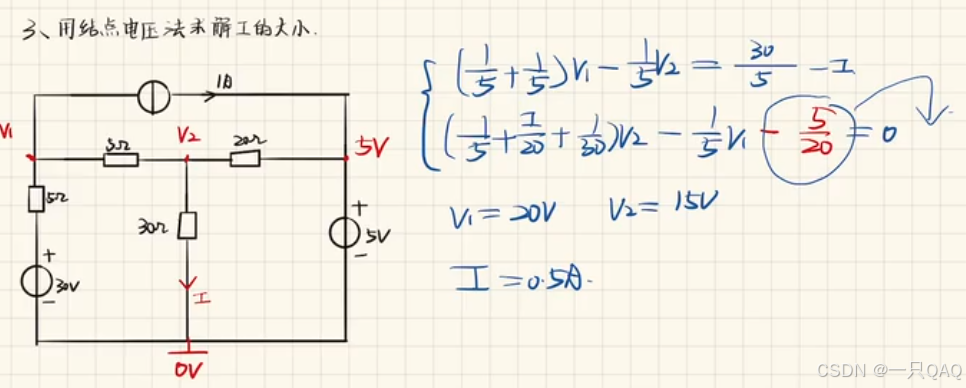

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

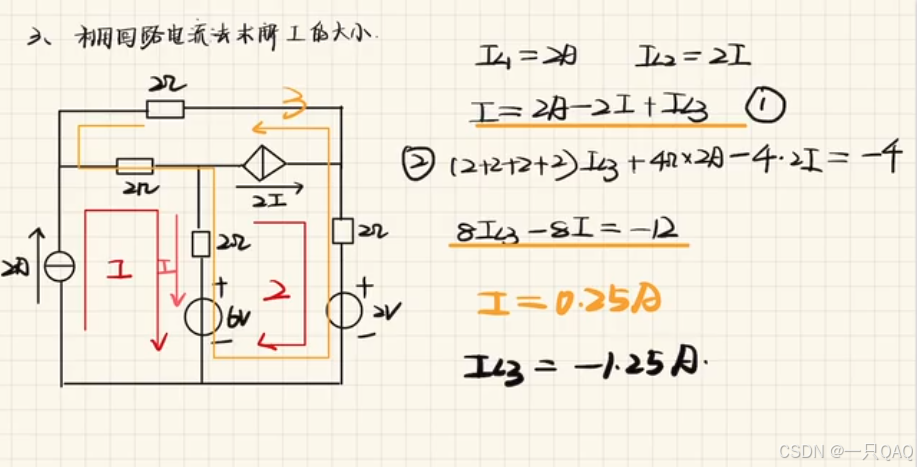

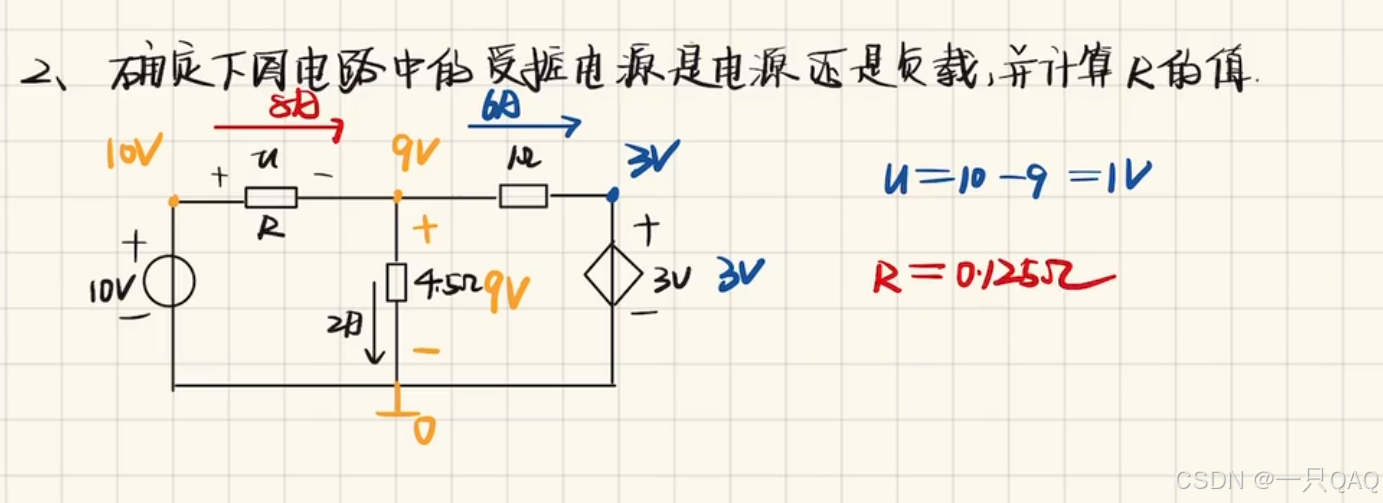

电流控制的电流源

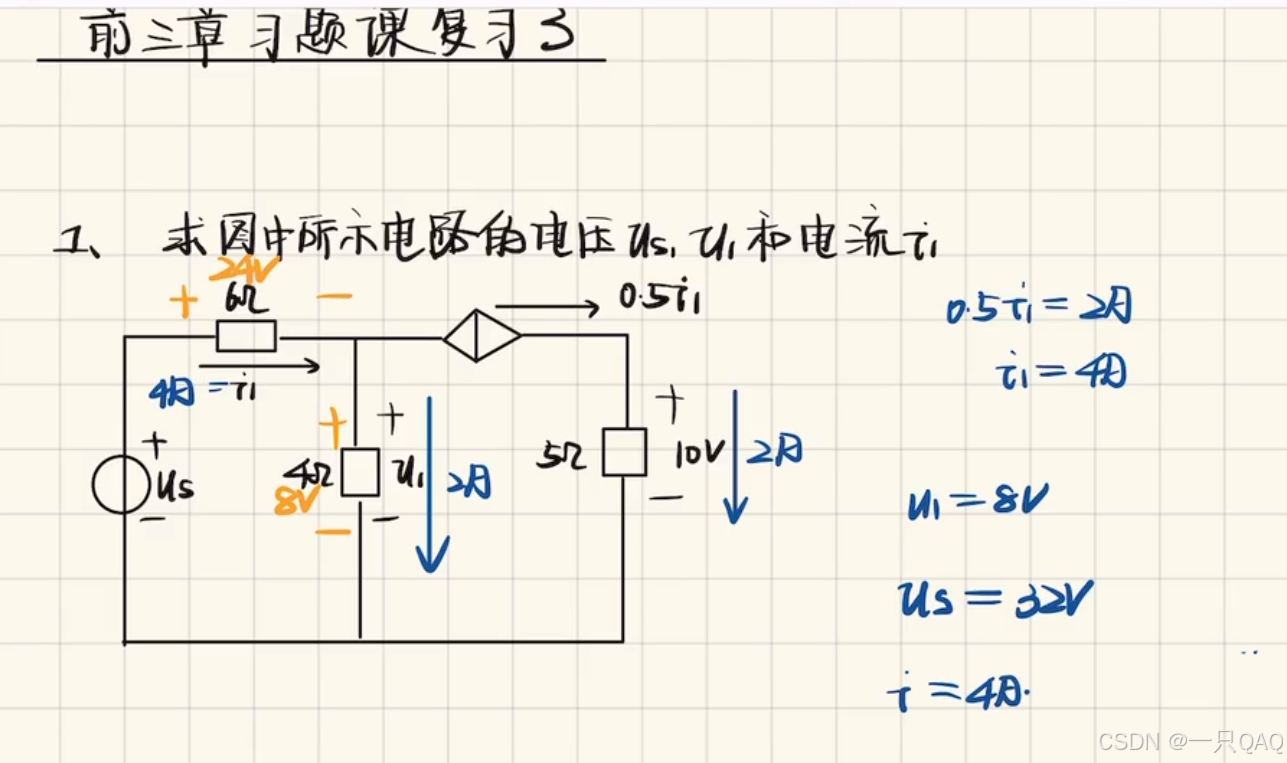

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

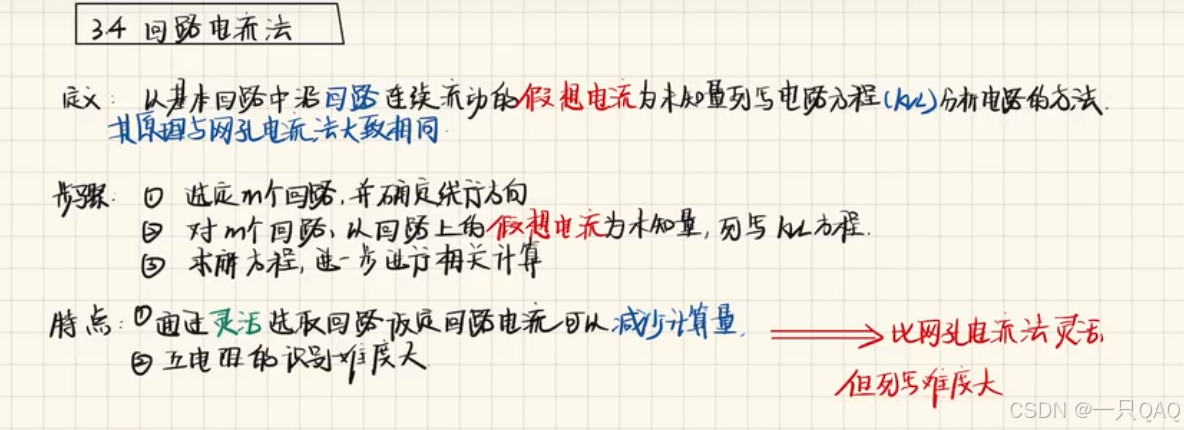

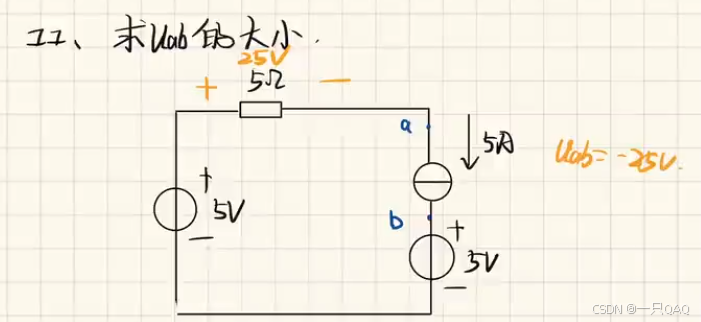

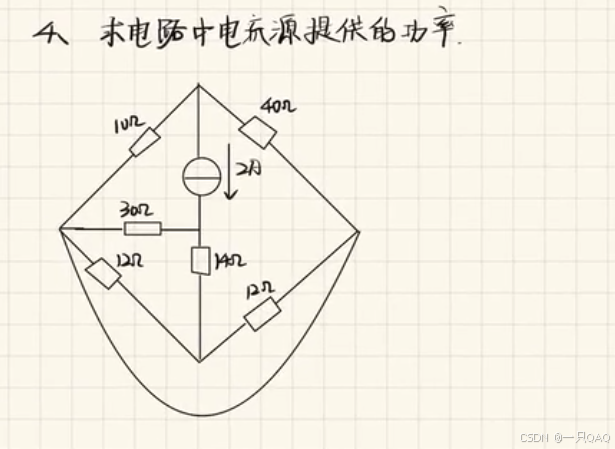

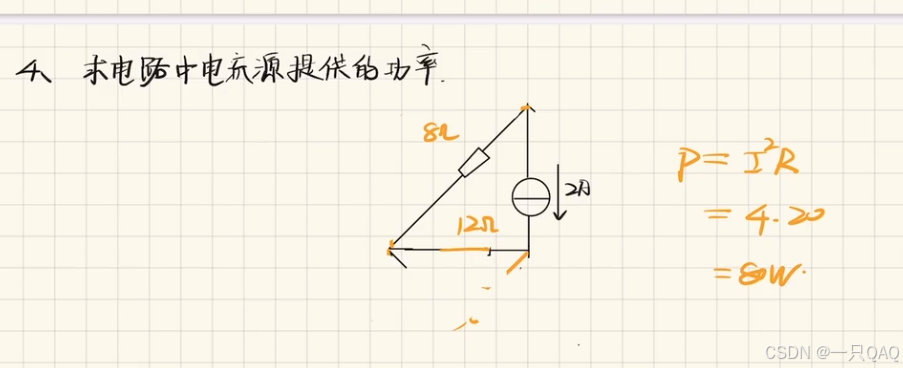

在研究外电路的时候，任何的元件与电流源串联，可以短路该任何元件。
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

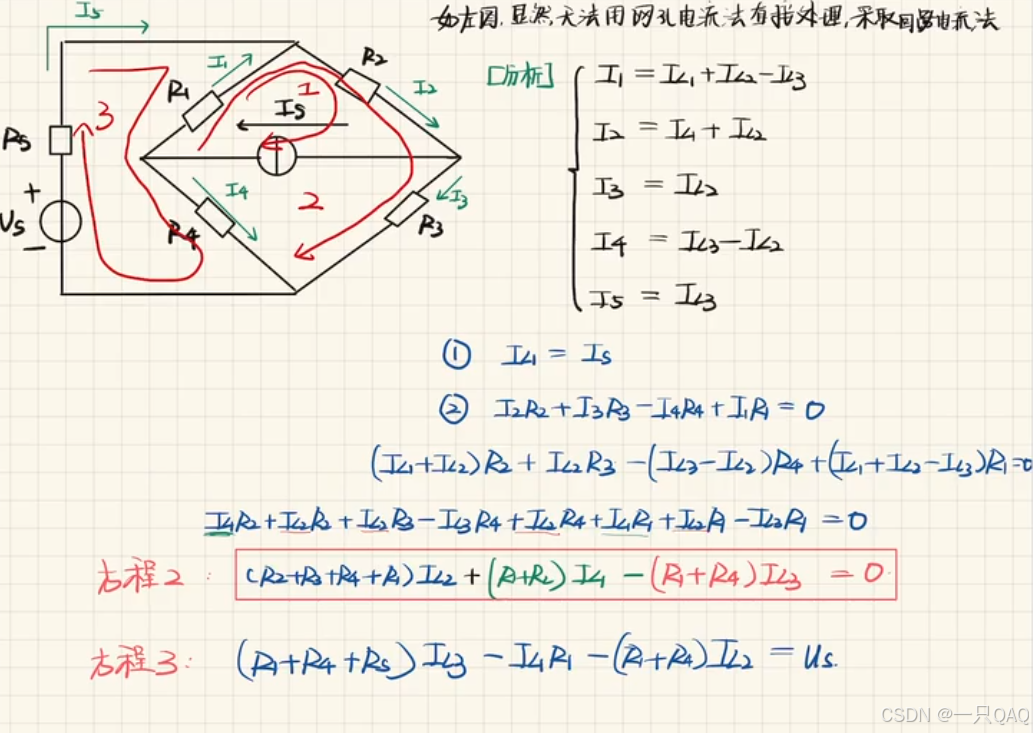

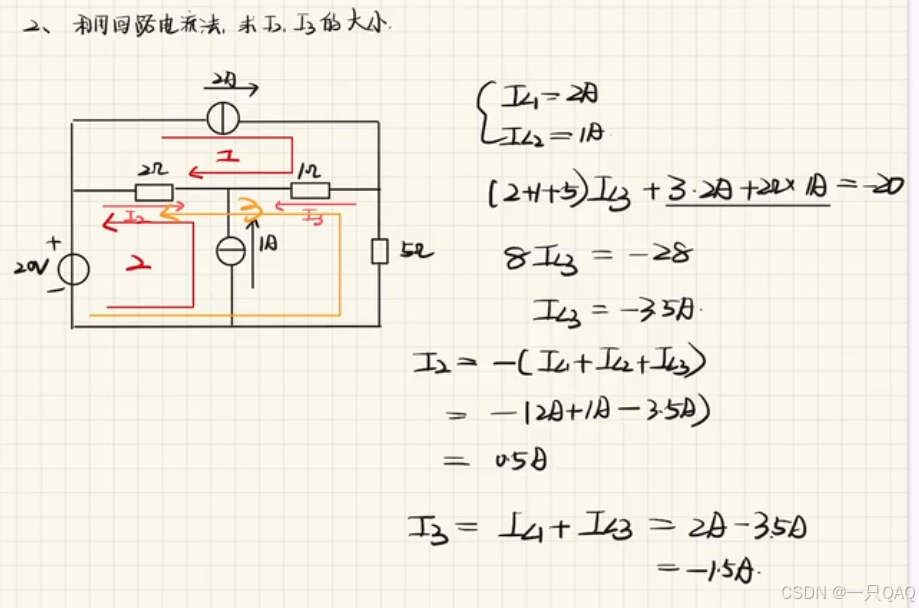

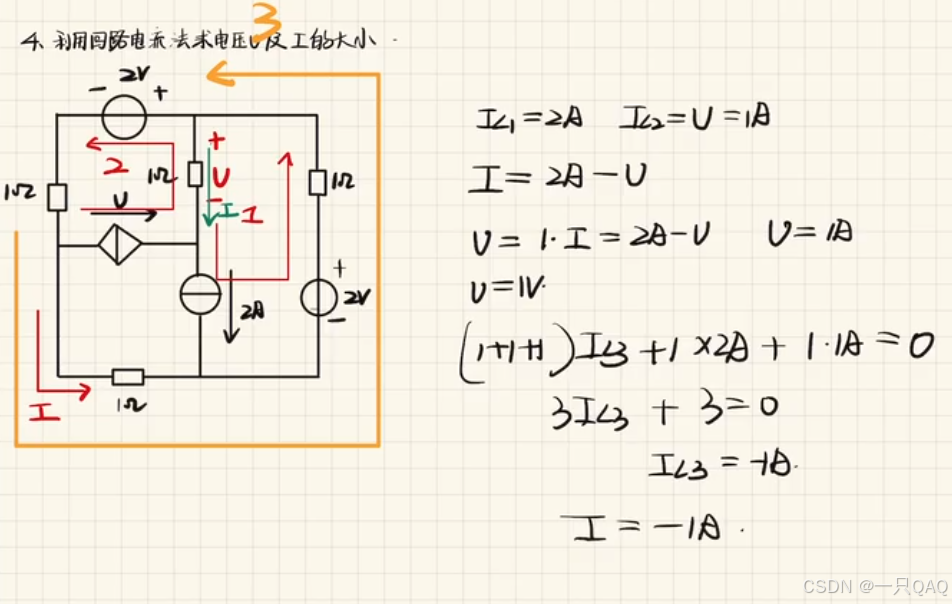

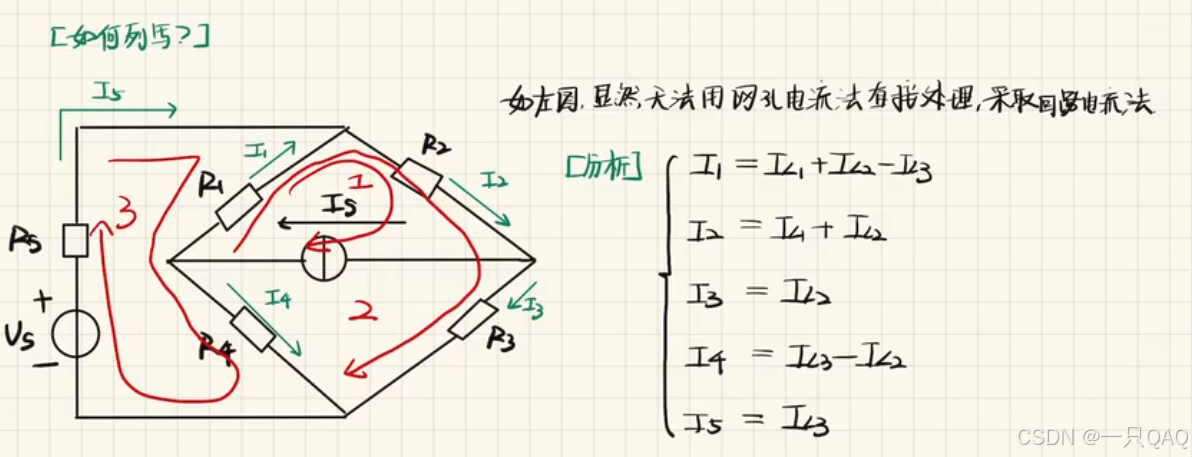

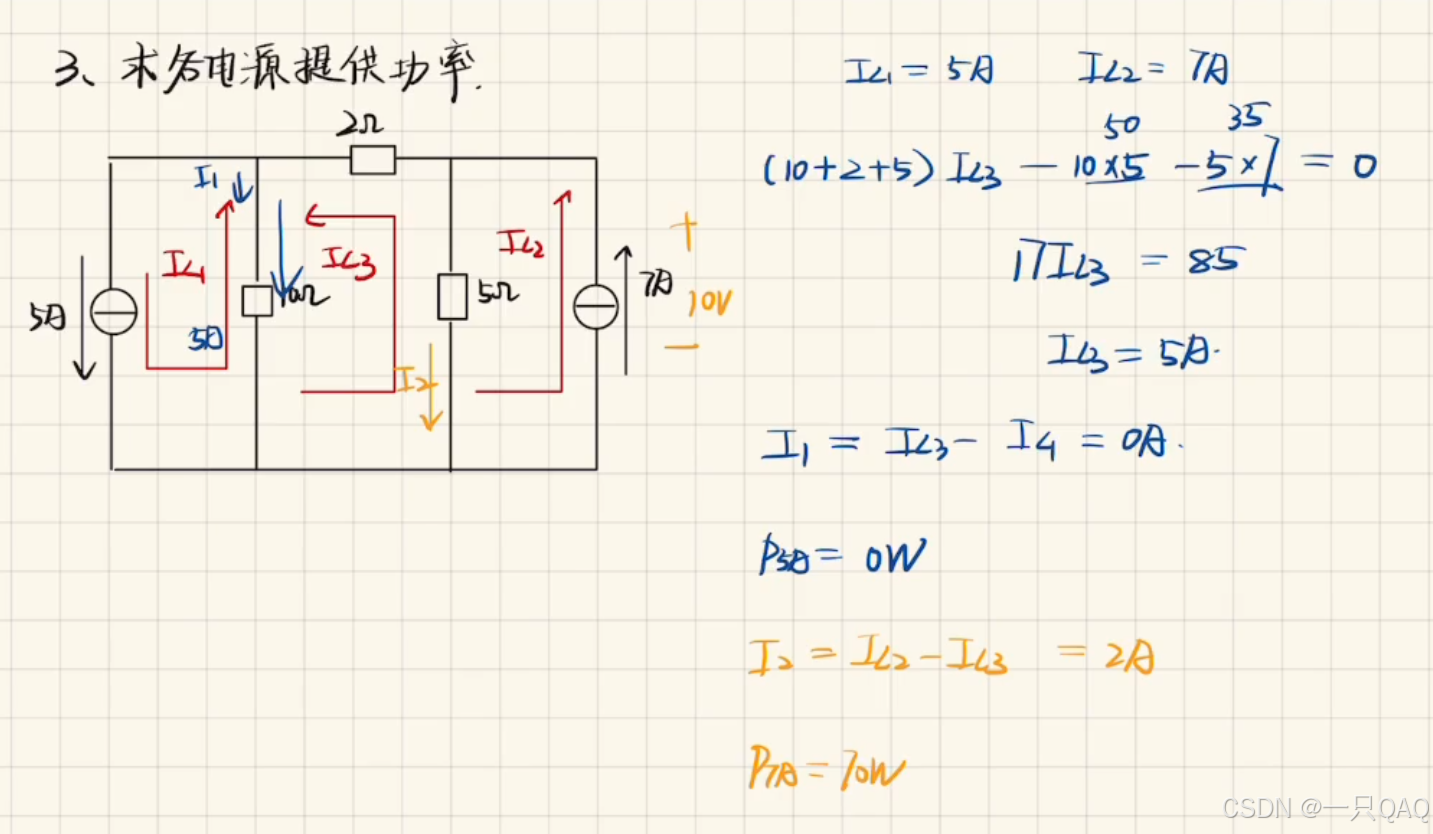

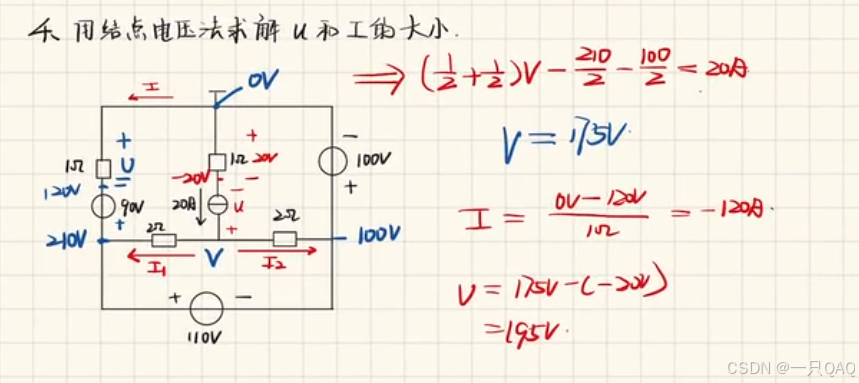

网孔电流法需要KVL，无伴电流源不知道电压，

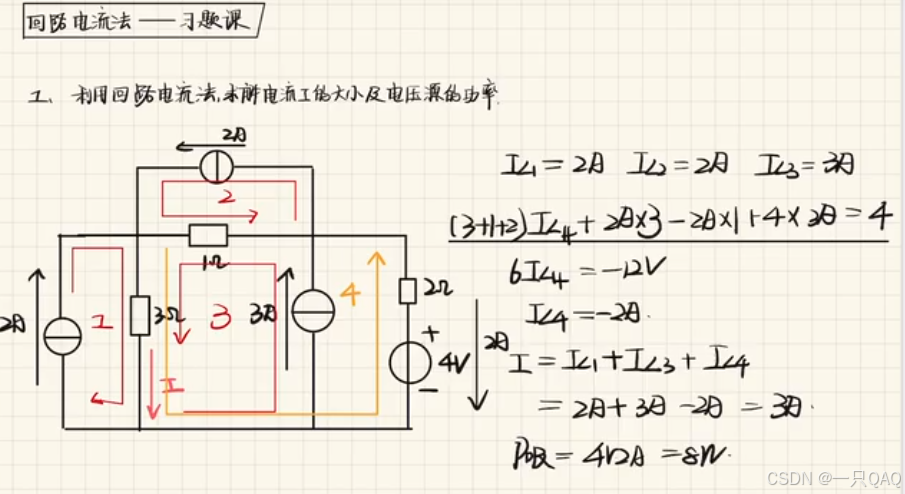

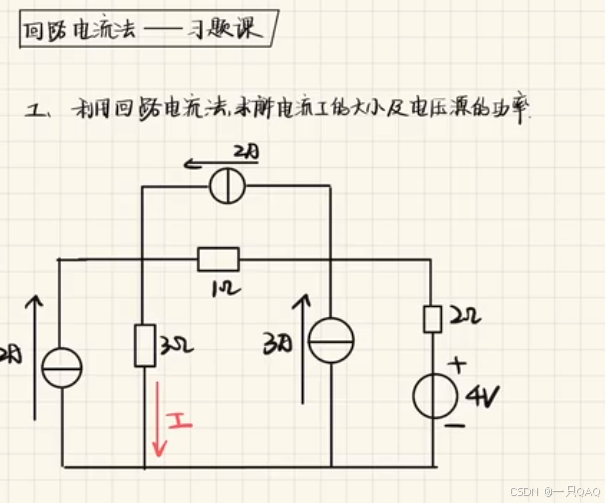

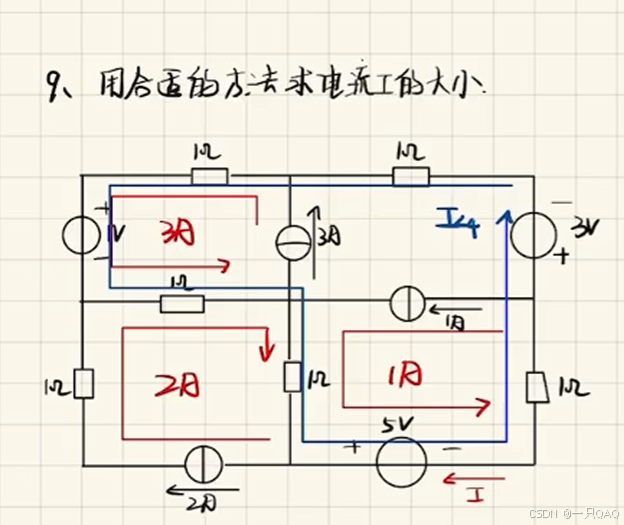

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

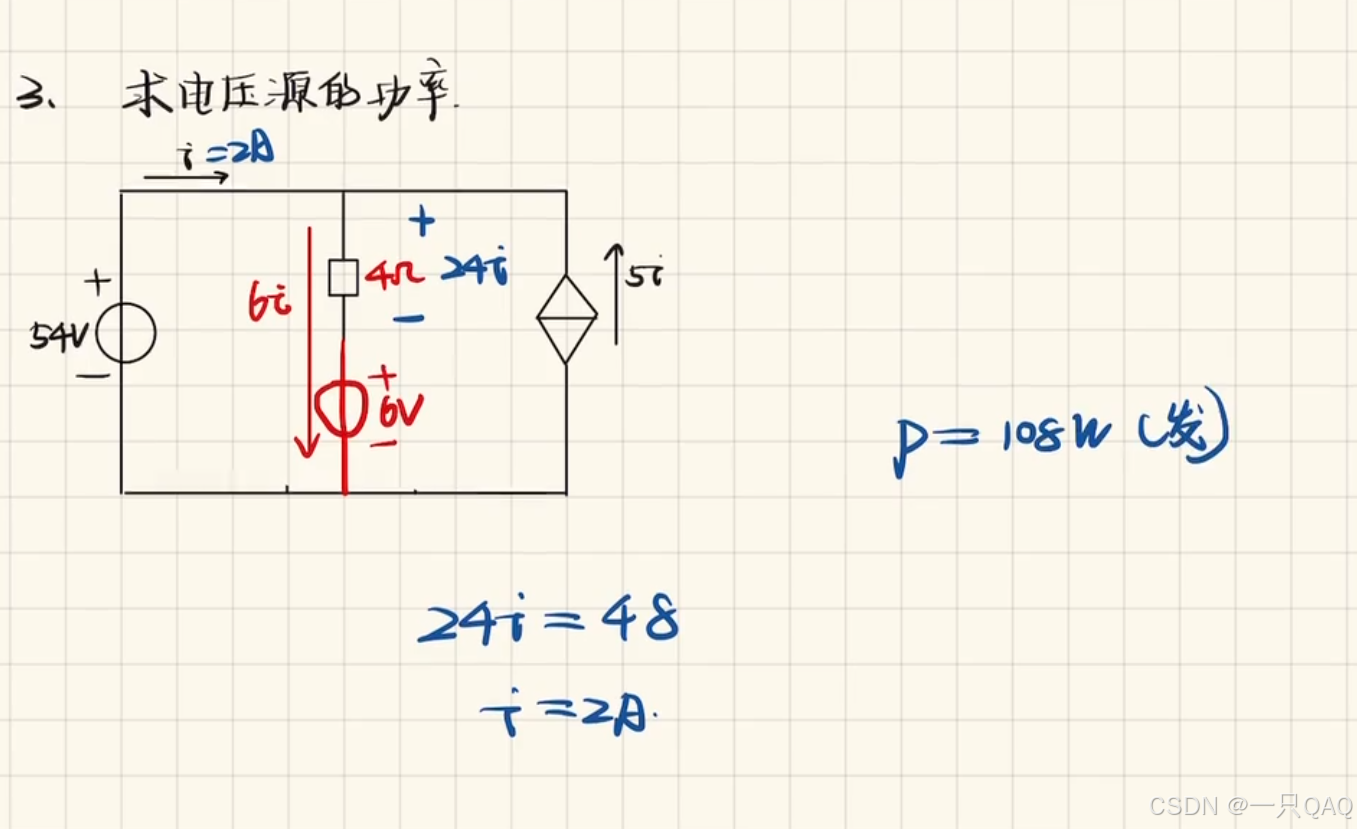

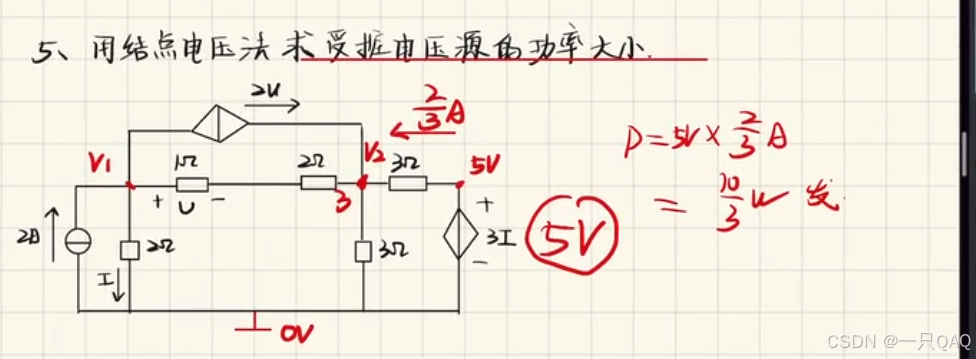

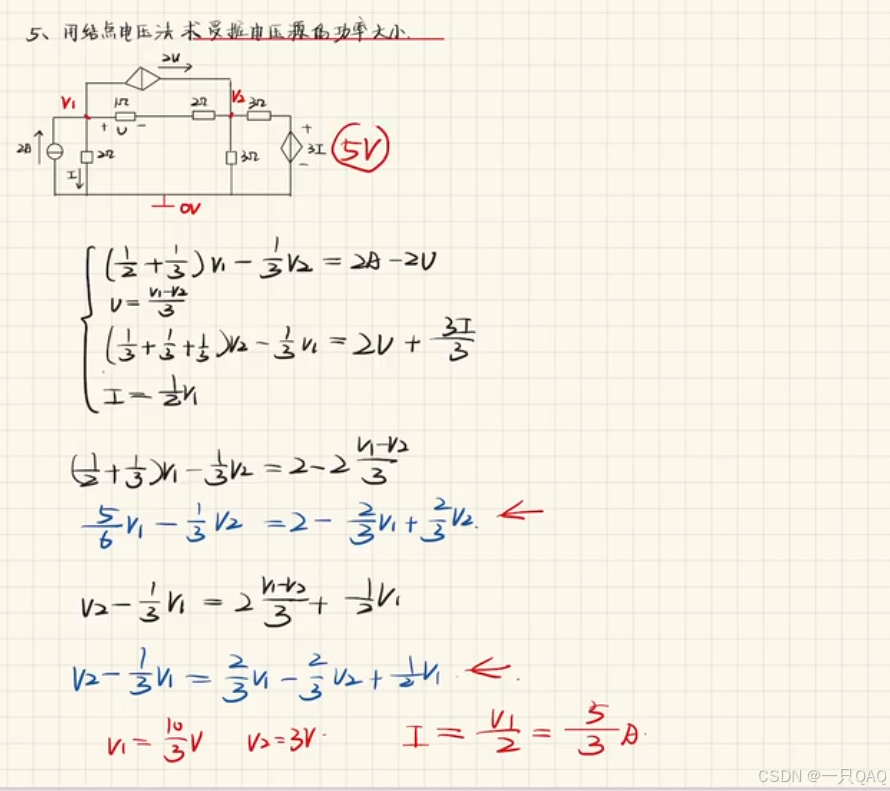

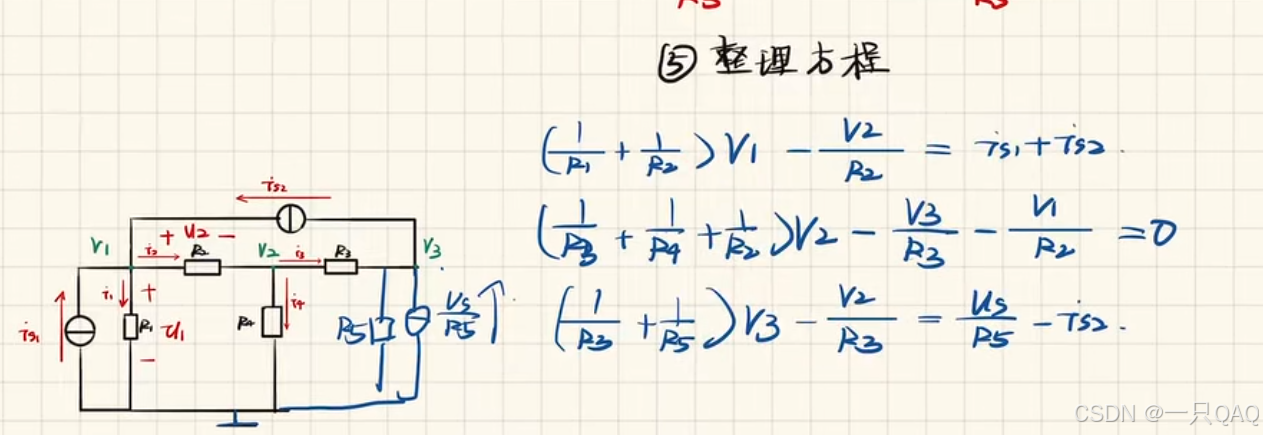

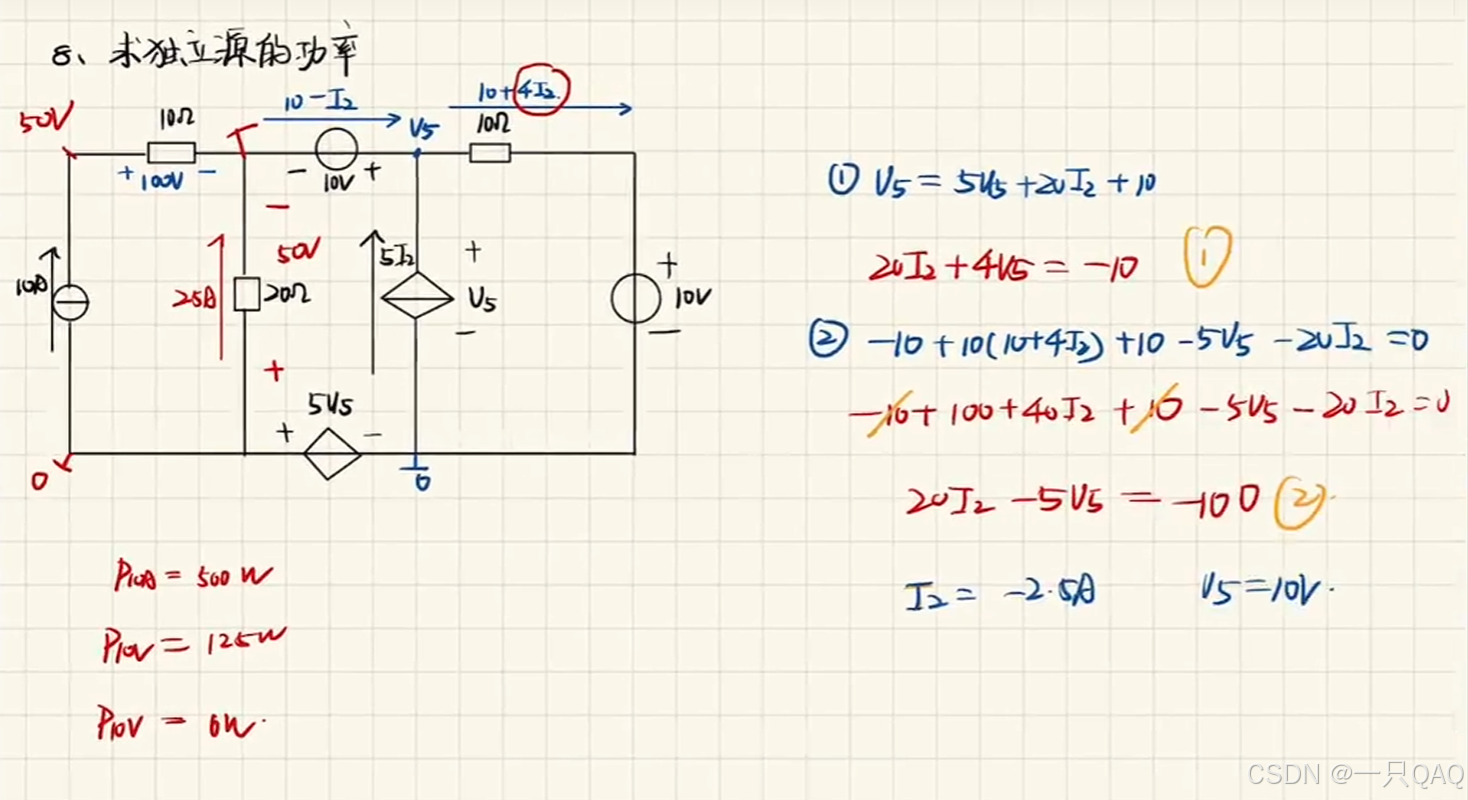

电压控制电流源（第四题）

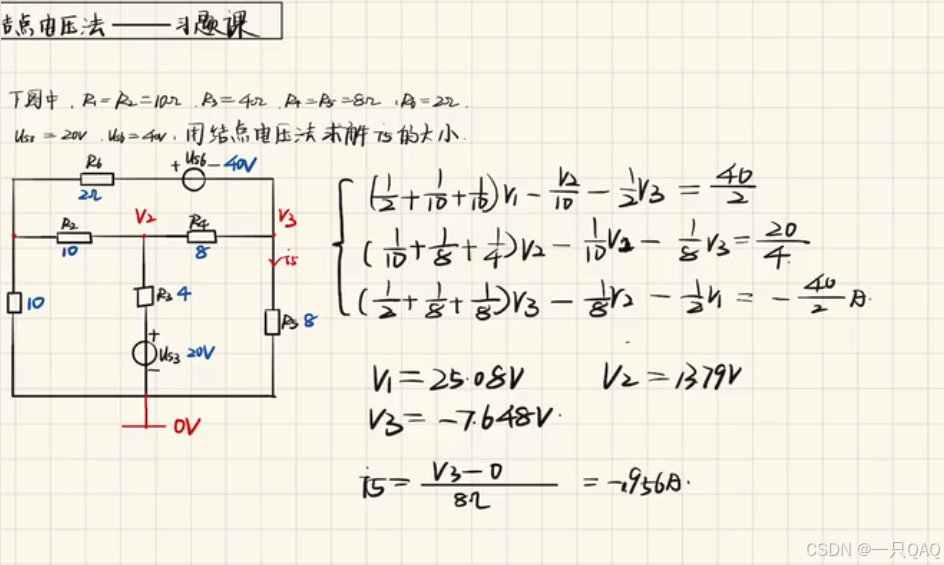

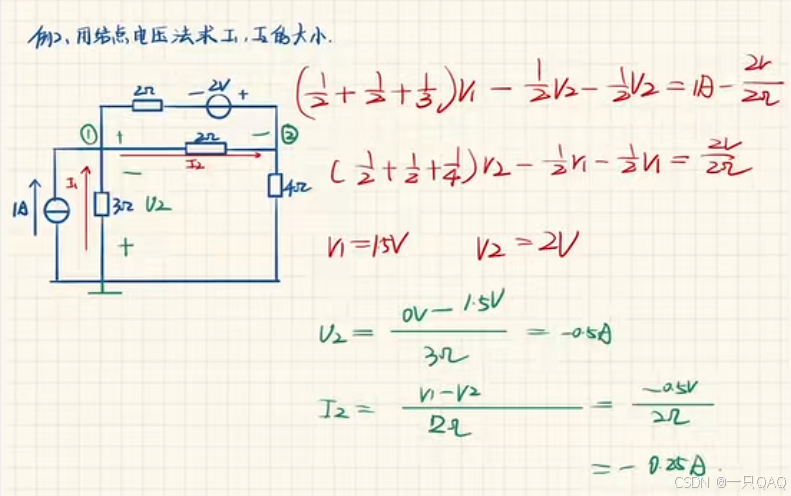

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

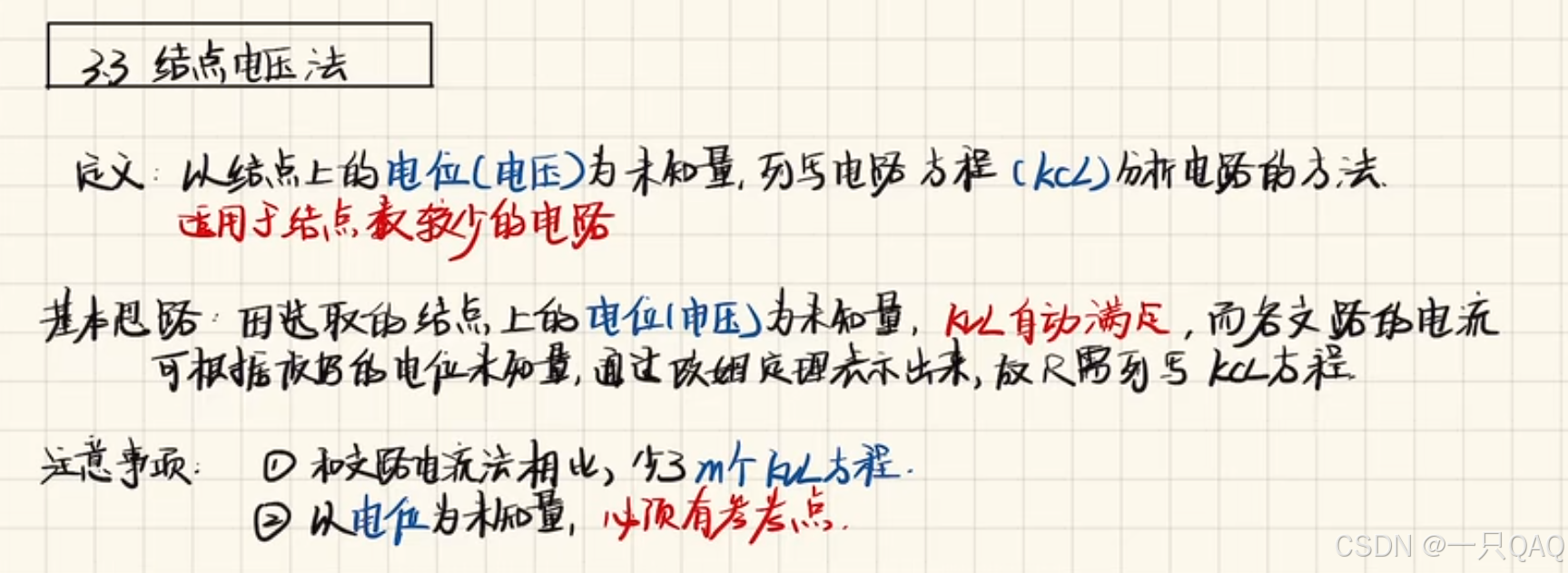

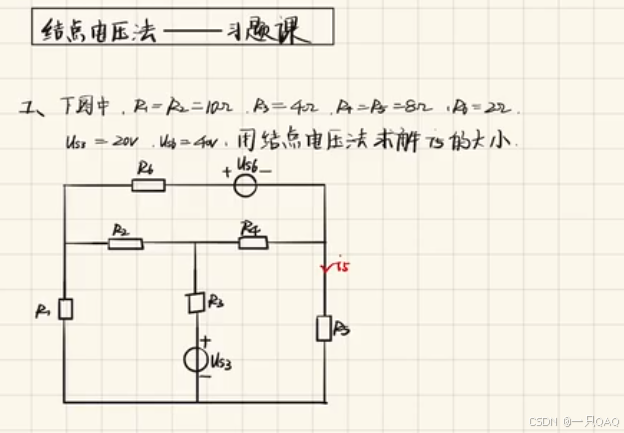

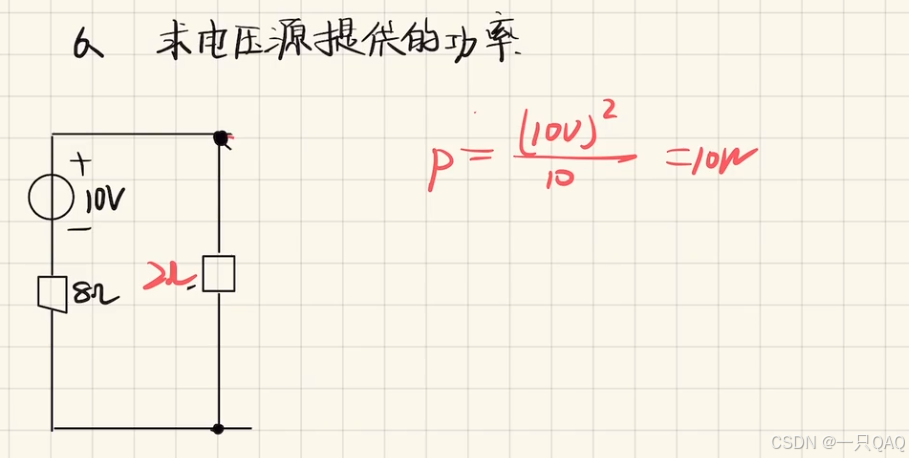

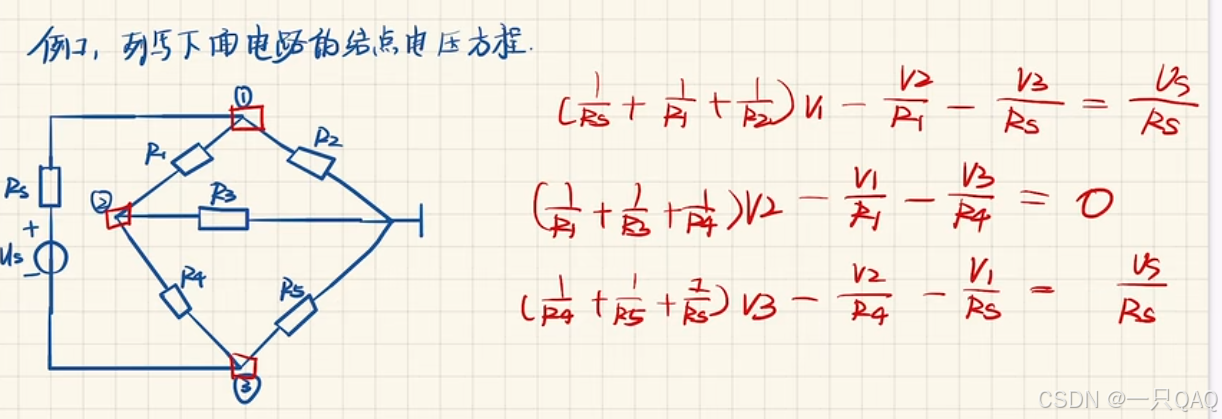

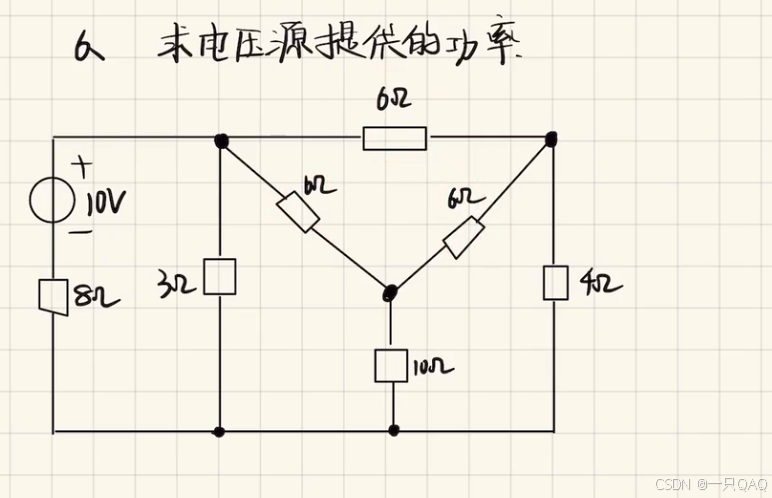

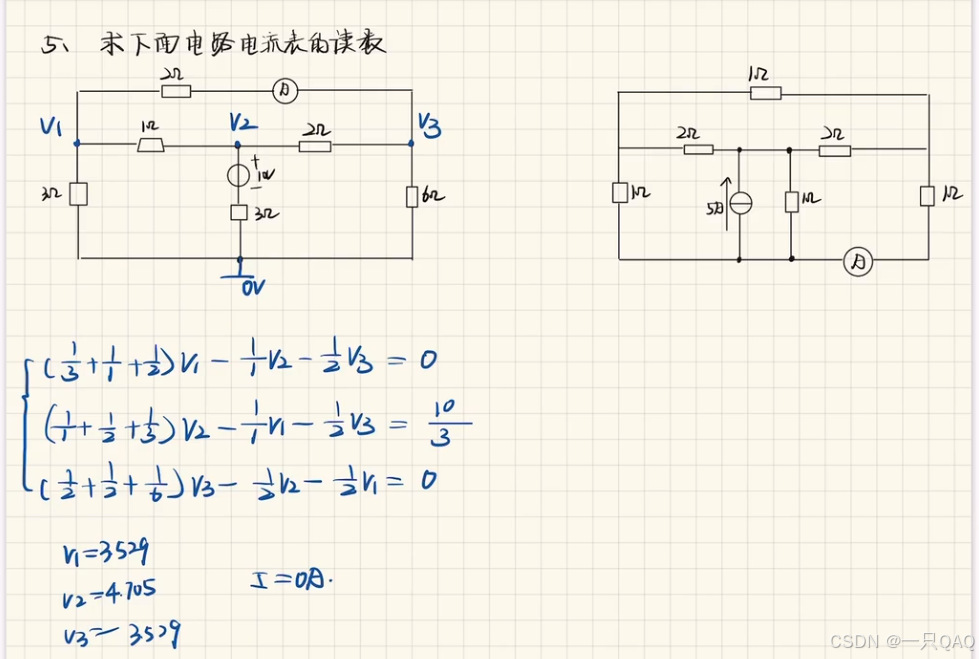

任何元件和电压源并联的时候，当研究外电路的时候，可以把此任何元件断开，

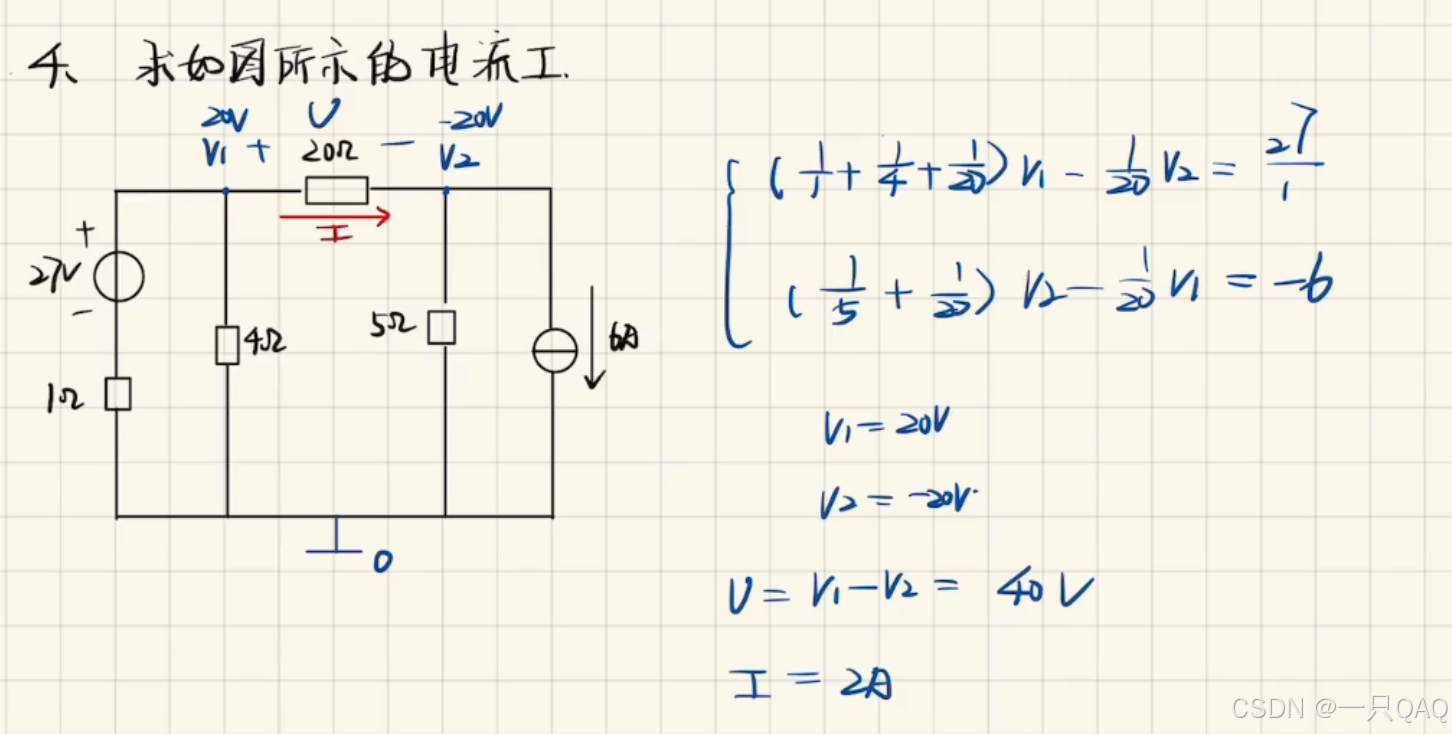

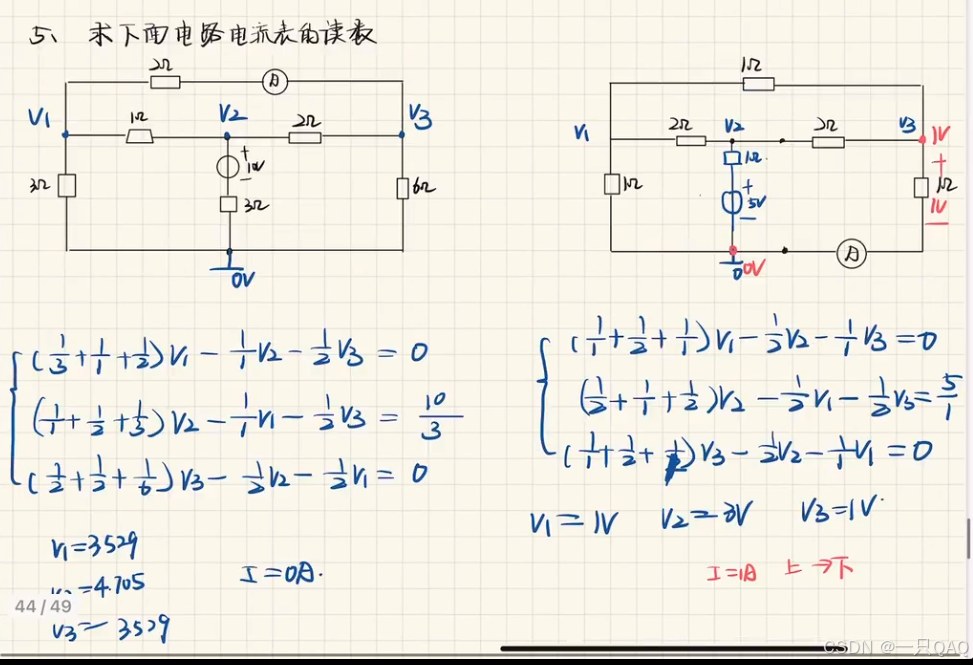

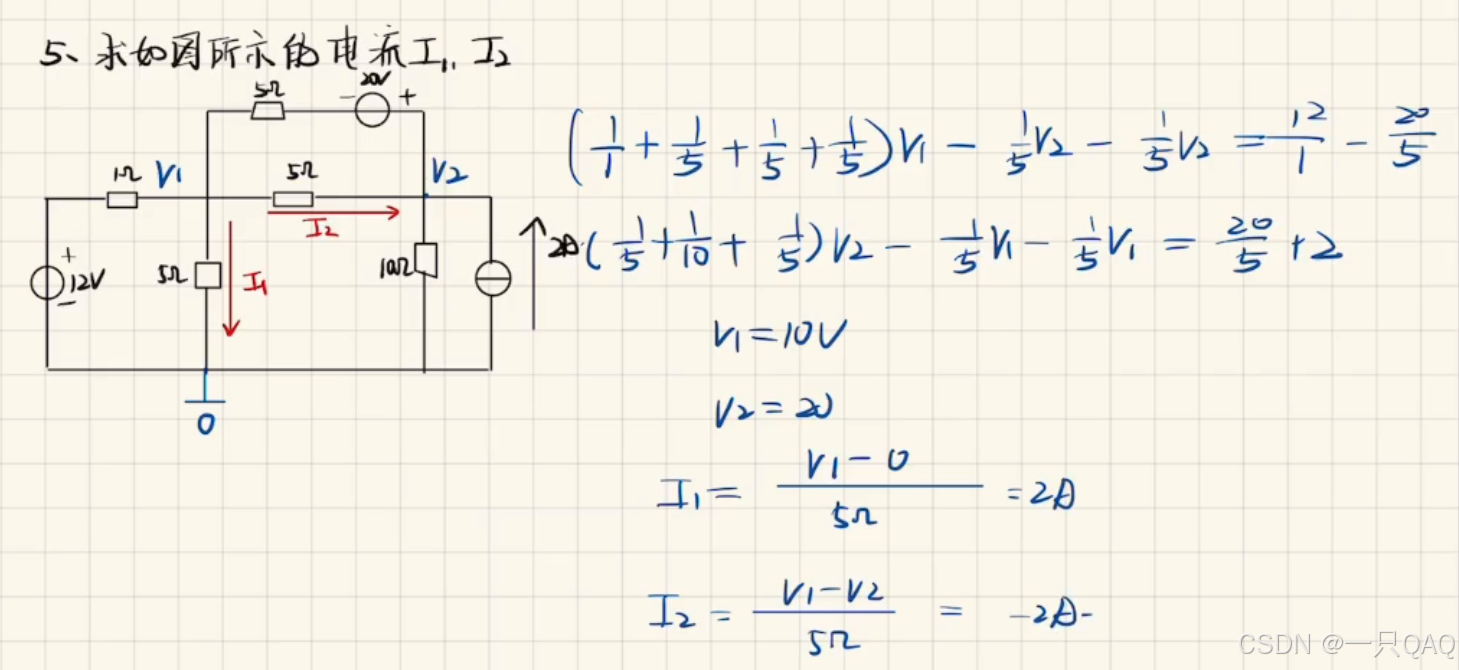

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

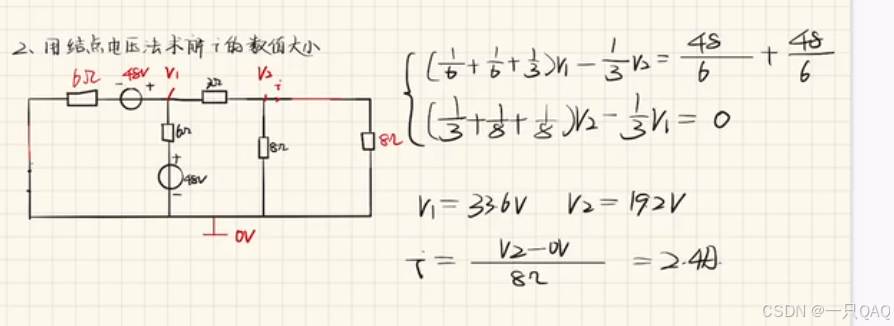

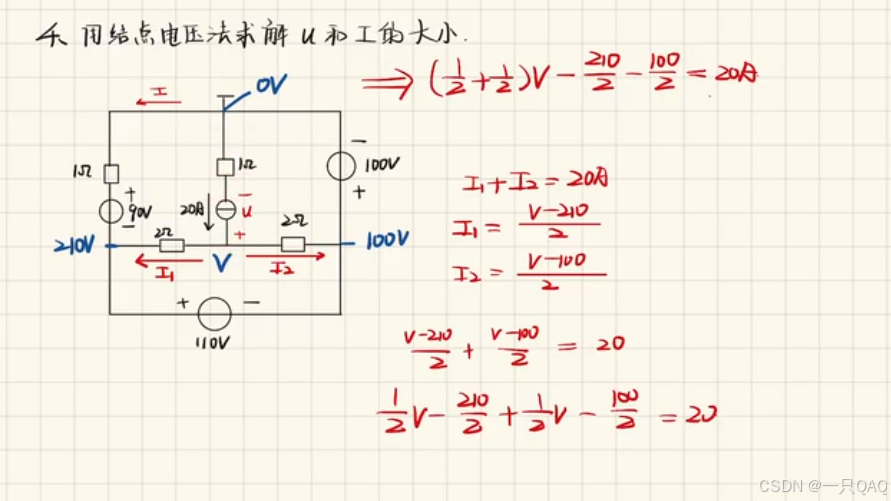

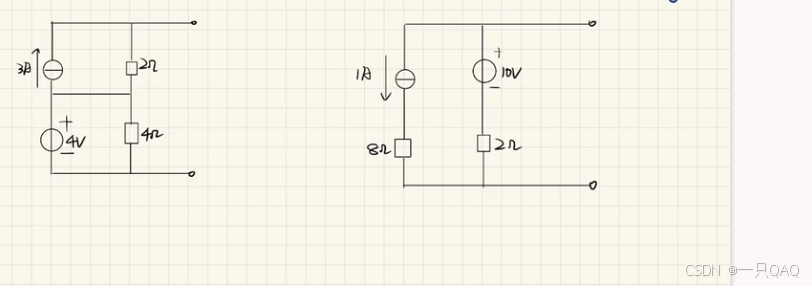

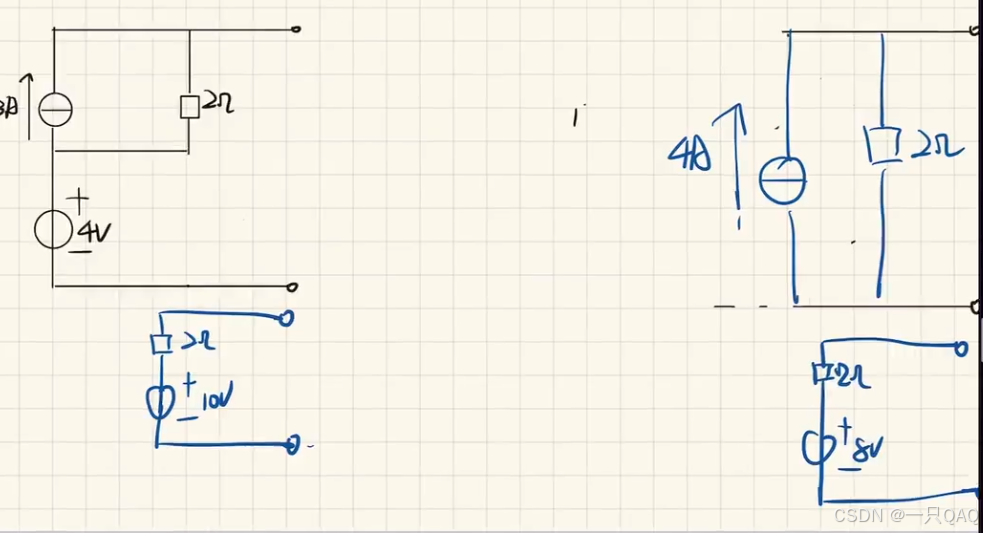

任何元件与电压源并联，研究外电路时可以去掉此元件。任何元件与电流源并联，研究外电路时可以短路此元件。

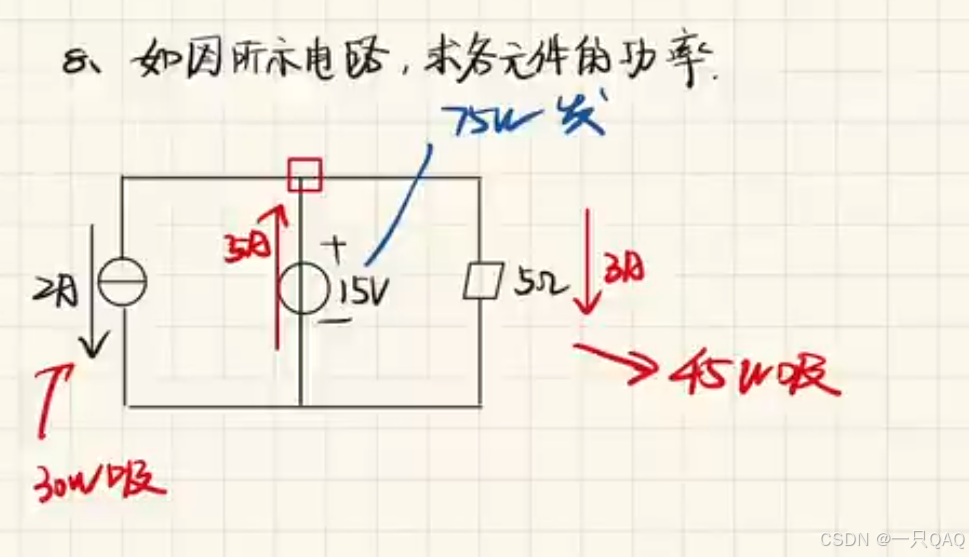

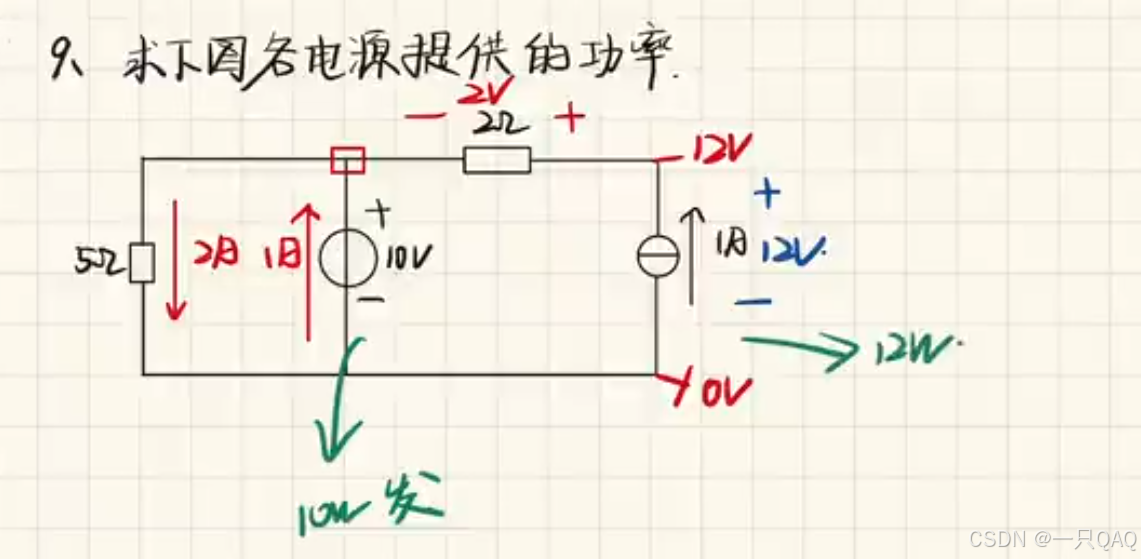

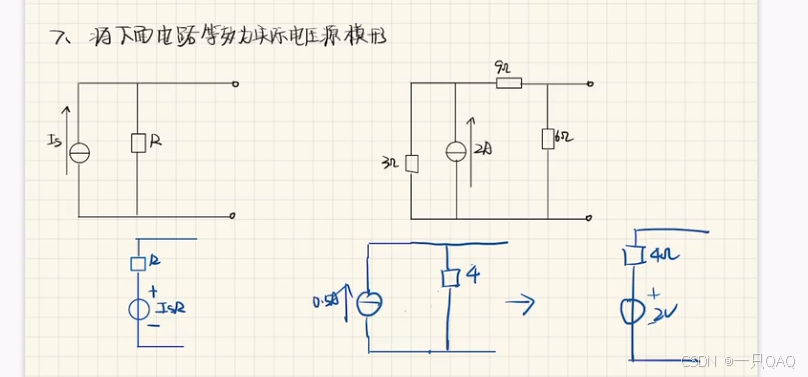

在这里插入图片描述
在这里插入图片描述

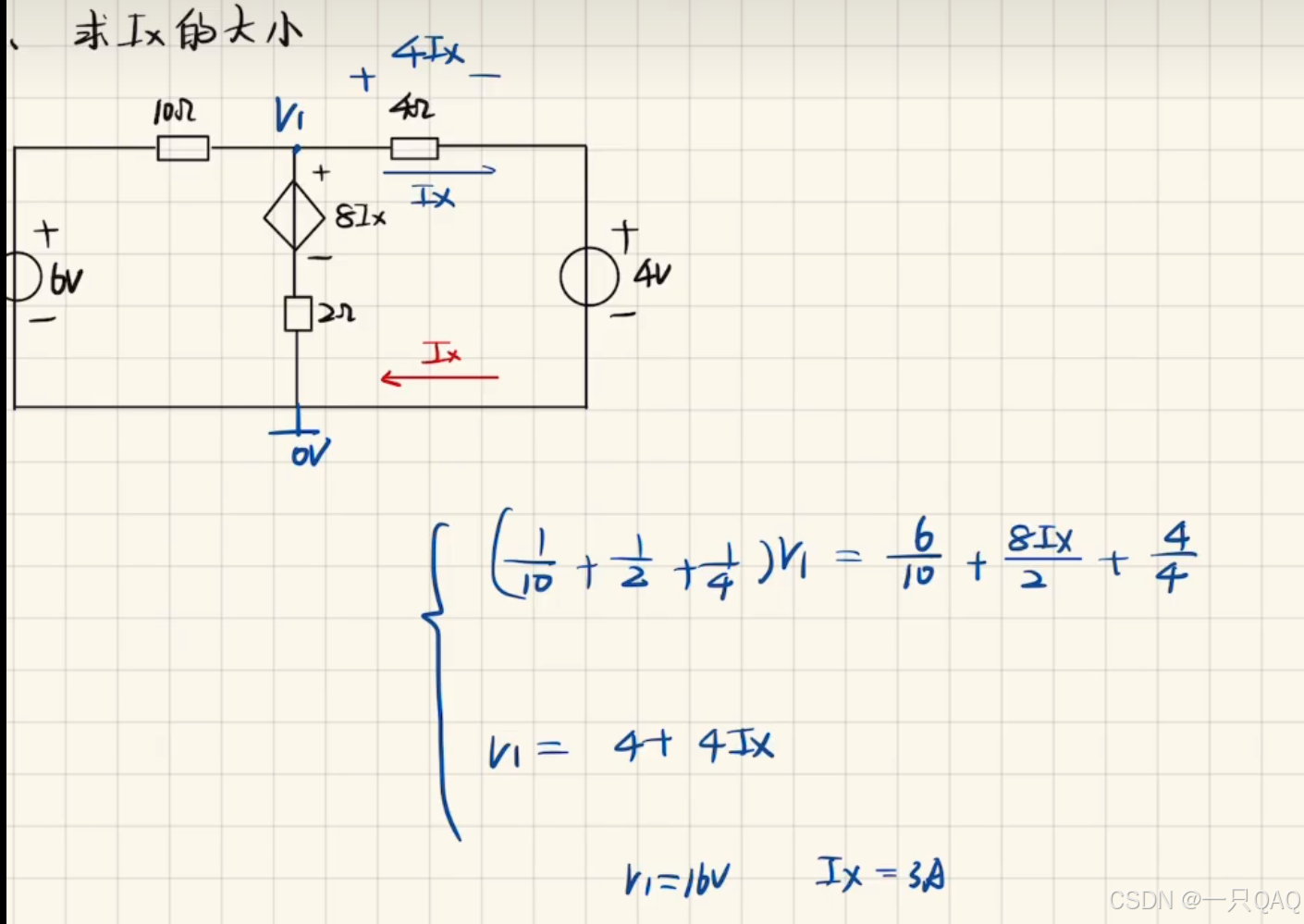

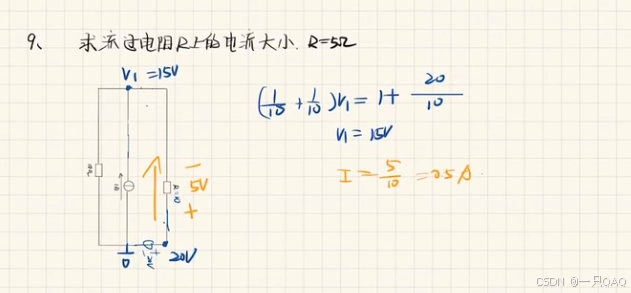

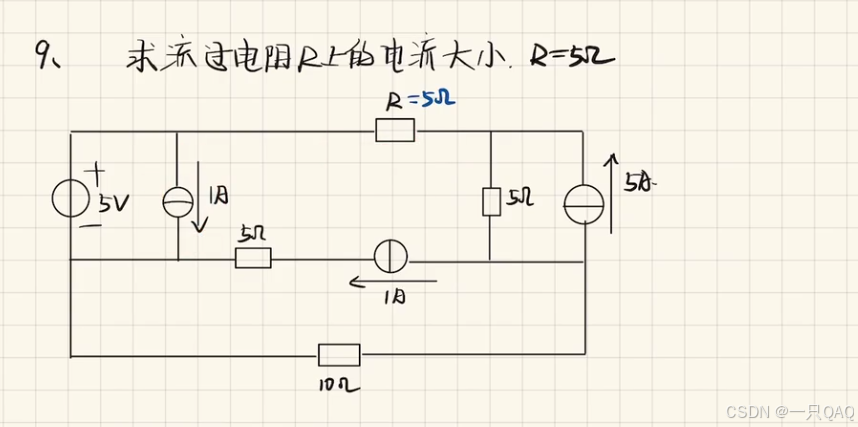

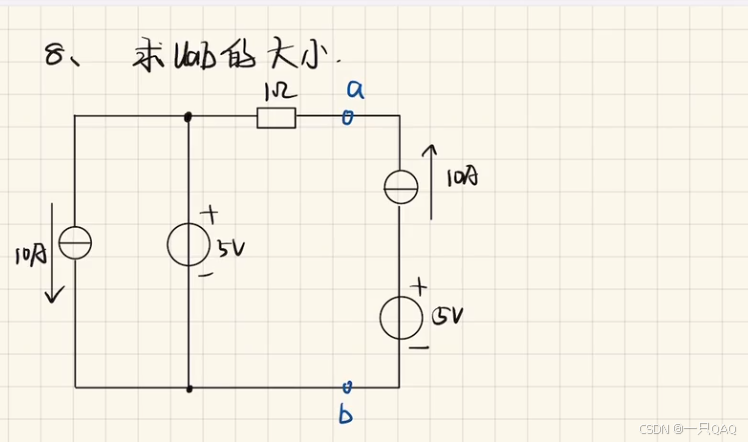

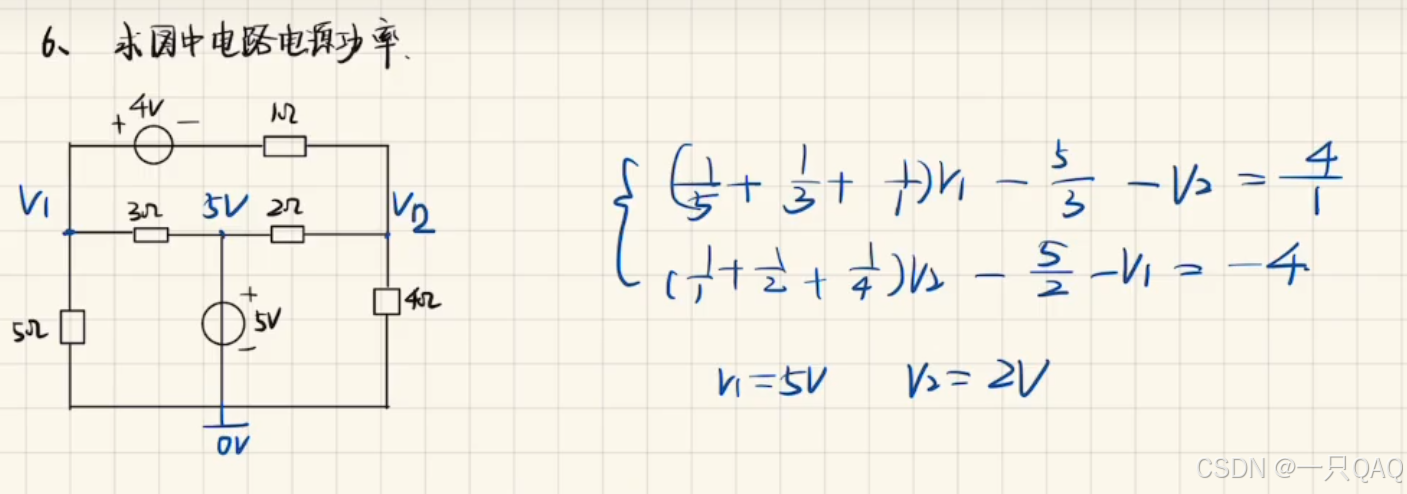

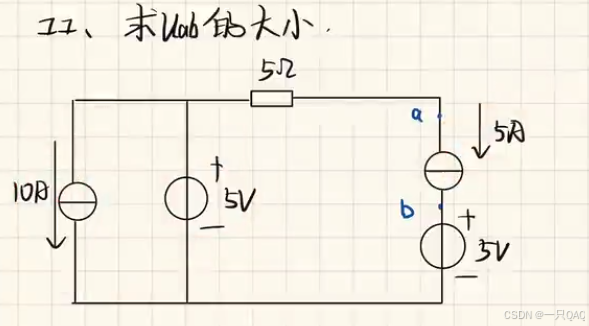

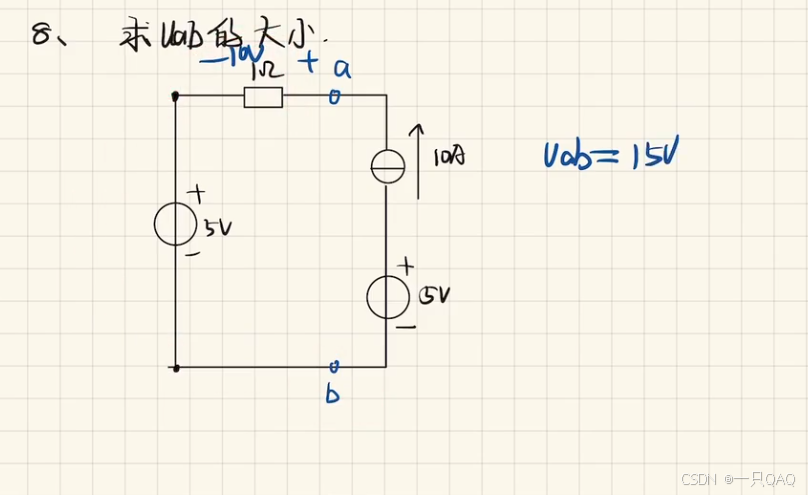

10A与5V并联，可以断路10A元件，

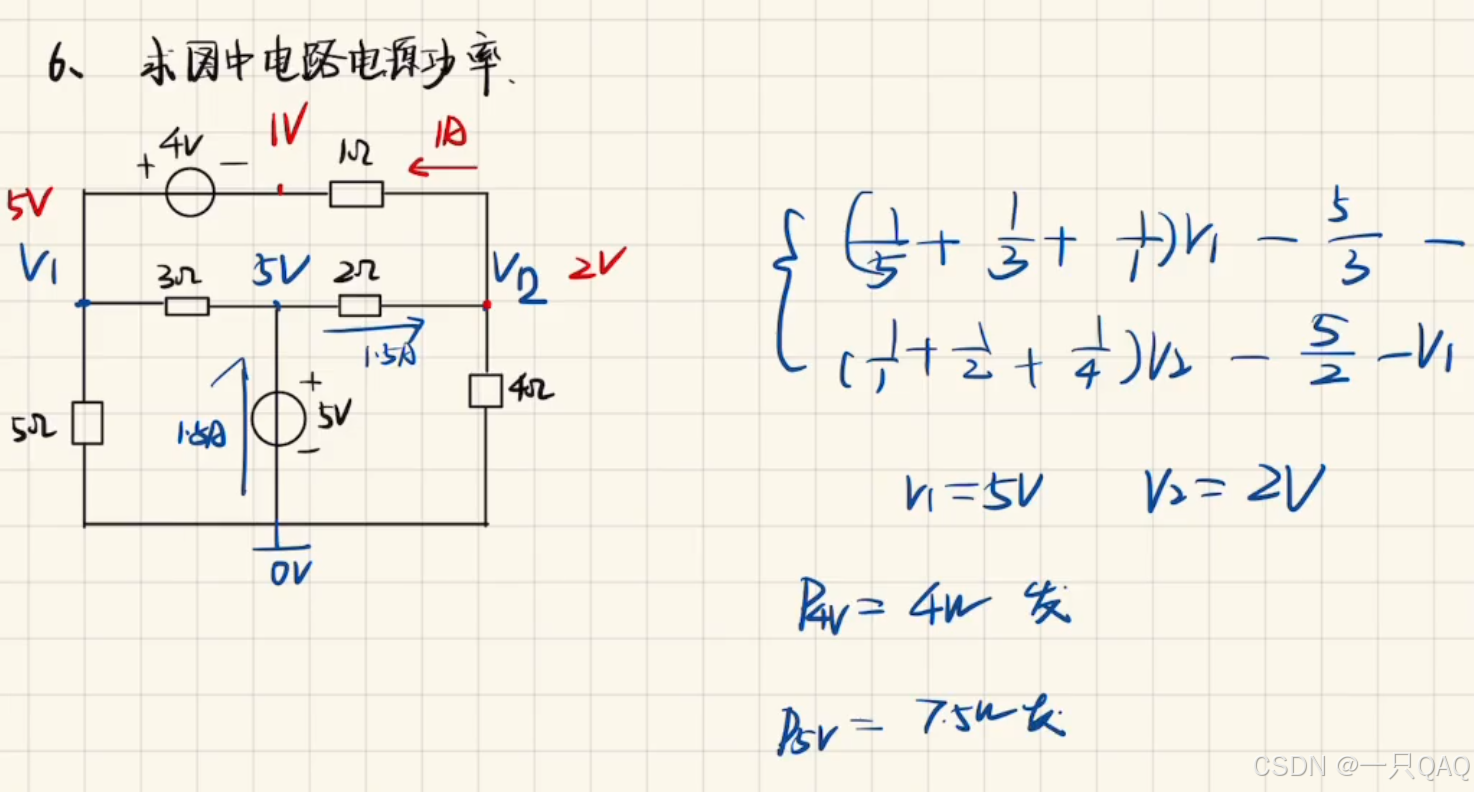

在这里插入图片描述
在这里插入图片描述
把与电压源并联的电流源断路，下面与电流源串联的电阻也能短路，
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

在这里插入图片描述
