UML类图

一、类图简介

类图（ClassDiagram）是用来显示系统中的类、接口、协作以及它们之间的静态结构和关系的一种静态模型。它主要用于描述软件系统的结构化设计，帮助人们简化对软件系统的理解，它是系统分析与设计阶段的重要产物，也是系统编码与测试的重要模型依据。

类图设计最多的就是类和接口：
类的结构如下所示，共分三层，第一层表示类名，如果是抽象类，则用斜体表示；第二层事类的属性，通常就是字段和属性；第三层是类的操作，即方法和行为。其中 ‘+’ 表示public，‘-’表示private，‘#’表示protected。

接口共有两种表示方式：一种与类一样，只是在类名上面多了个<>标识，用于区分类与接口；另一种表示方法如下图所示，一个带有名称的小圆圈。线下面为接口方法，也可以放相应的属性。

二、类图中的关系

根据类与类之间的耦合度从弱到强排列，UML 中的类图有以下几种关系：依赖关系、关联关系、聚合关系、组合关系、泛化关系和实现关系。其中泛化和实现的耦合度相等，它们是最强的。

1. 依赖关系

依赖（Dependency）关系是一种使用关系，它是对象之间耦合度最弱的一种关联方式，是临时性的关联。在代码中，某个类的方法通过局部变量、方法的参数或者对静态方法的调用来访问另一个类（被依赖类）中的某些方法来完成一些职责。

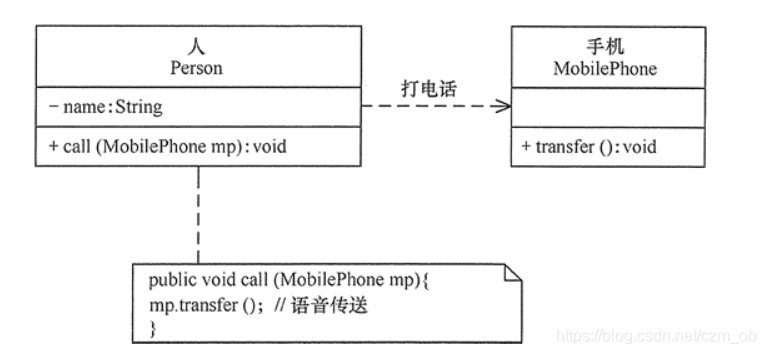

在 UML 类图中，依赖关系使用带箭头的虚线来表示，箭头从使用类指向被依赖的类，如下图所示，Person类种的方法call依赖于MobilePhone类。

2. 关联关系

关联（Association）关系是对象之间的一种引用关系，用于表示一类对象与另一类对象之间的联系，如老师和学生、师傅和徒弟、丈夫和妻子等。关联关系是类与类之间最常用的一种关系，分为一般关联关系、聚合关系和组合关系。我们先介绍一般关联。

关联可以是双向的，也可以是单向的。在 UML 类图中，双向的关联可以用带两个箭头或者没有箭头的实线来表示，单向的关联用带一个箭头的实线来表示，箭头从使用类指向被关联的类。 也可以在关联线的两端标注角色名，代表两种不同的角色。

在代码中通常将一个类的对象作为另一个类的成员变量来实现关联关系。

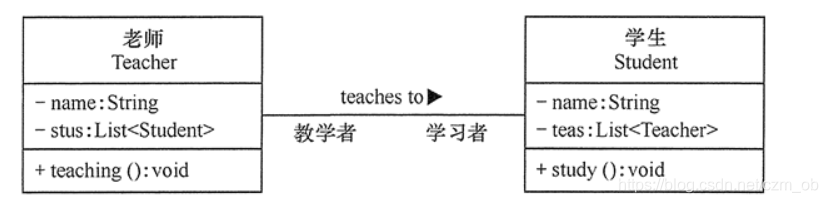

如图所示，表示老师和学生的双向关联，每个老师可以交多个学生，每个学生也可以又多个老师。

3. 聚合关系

聚合（Aggregation）关系是关联关系的一种，是整体和部分之间的关系，是 has-a 的关系。

聚合关系也是通过成员对象来实现的，其中成员对象是整体对象的一部分，但是成员对象可以脱离整体对象而独立存在。如狼群与狼的关系，狼可以离开狼群而单独存在。

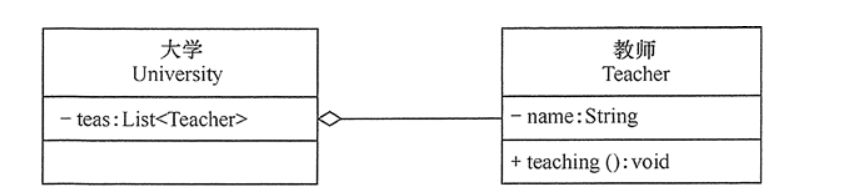

聚合关系可以用带空心菱形的实线来表示，菱形指向整体。如下图所示，是大学和老师的关系，大学停办后老师依然存在。

4. 组合关系

组合（Composition）关系也是关联关系的一种，也表示类之间的整体与部分的关系，但它是一种更强烈的聚合关系，是 cxmtains-a 关系。

在组合关系中，整体对象可以控制部分对象的生命周期，一旦整体对象不存在，部分对象也将不存在，部分对象不能脱离整体对象而存在。例如，头和嘴的关系，没有了头，嘴也就不存在了。

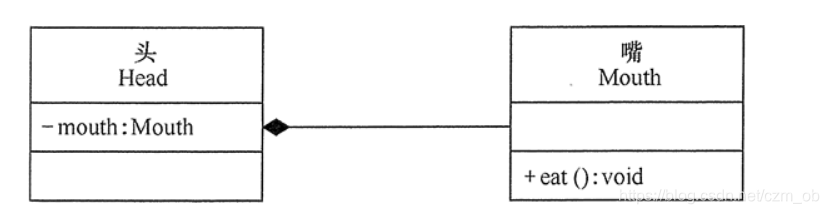

在 UML 类图中，组合关系用带实心菱形的实线来表示，菱形指向整体如图所示，表示的是头和嘴的关系。

5. 泛化关系

泛化（Generalization）关系是对象之间耦合度最大的一种关系，表示一般与特殊的关系，是父类与子类之间的关系，是一种继承关系，是 is-a 的关系。

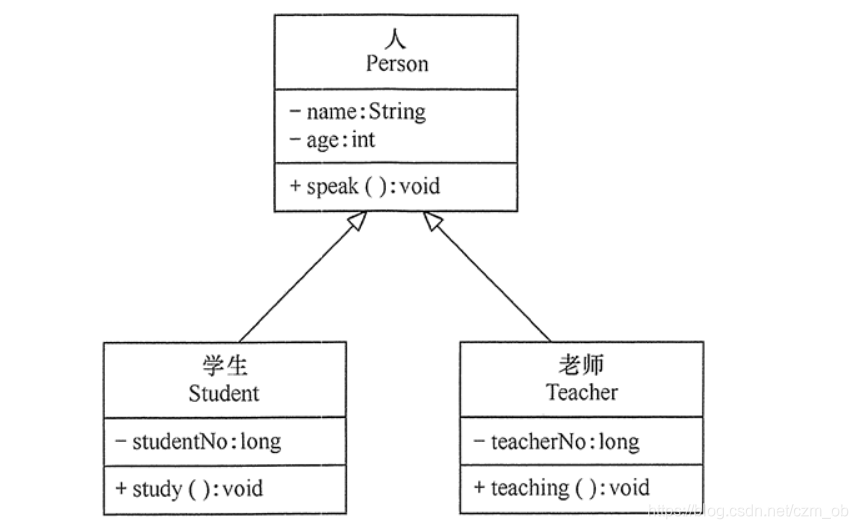

在 UML 类图中，泛化关系用带空心三角箭头的实线来表示，箭头从子类指向父类。在代码实现时，使用面向对象的继承机制来实现泛化关系。如图所示，Student 类和 Teacher 类都是 Person 类的子类。

6. 实现关系

实现（Realization）关系是接口与实现类之间的关系。在这种关系中，类实现了接口，类中的操作实现了接口中所声明的所有的抽象操作。

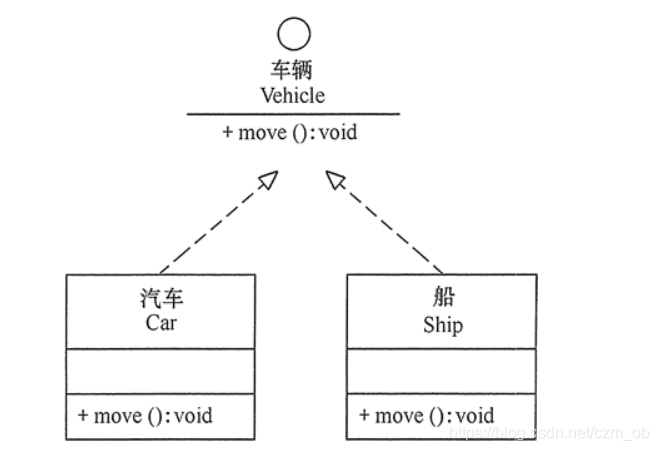

在 UML 类图中，实现关系使用带空心三角箭头的虚线来表示，箭头从实现类指向接口。如图 9所示，汽车和船实现了交通工具。
