项管（四）——UML

一、UML表示软件管理用到的五个视图：用例视图、进程视图、部署视图、逻辑视图、构建视图。（够用尽萝卜）；

二、UML提供4种结构图用于对系统静态方面进行可视化、详述、构造和文档化，分别是：

1、类图：显示了一组类、接口、协作以及他们之间关系。是面向对象系统中最常用的图，用于说明系统的静态设计视图；

2、对象图：显示一组对象及他们之间的关系。用对象图说明在类图中所发现的事物实例的数据结构和静态快照；

3、构件图：显示了一组构件以及它们之间的关系。用构件图说明系统的静态实现视图；

4、部署图：显示了一组节点以及它们之间的关系。说明体系结构的静态实施视图；

三、UML2.0有14种图:

1、类图：描述一组类、接口、协作和它们之间的关系，类图给出了系统的静态设计视图，活动类的类图给出了系统静态进程视图；

2、对象图：描述一组对象及他们之间的关系。对象图描述了在类图中建立的事物实例的静态快照，和类图一样这些图给出了系统的静态设计视图和静态进程视图，但他们是从真实案例或原型案例的角度建立的；

3、构件图：描述一个封装的类和它的接口、端口，以及内嵌的构件和连接件构成的内部结构。构件图用于表示系统的静态设计实现视图。构件图是类图的变体；

4、用例图：描述一组用例、参与者及它们之间的关系。用例图给出系统的静态用例视图；对系统行为进行组织和建模时非常重要；

5、顺序图：是一种交互图，展现了一种交互，它由一组对象或参与者以及它们之间可能发送的消息构成。专注于系统的动态视图，是强调消息的时间次序的交互图；

6、通信图（协作图）：也是一种交互图，强调收发消息的对象或参与者的结构组织，通信图强调的是对象之间的组织结构（关系）。

7、定时图：也是一种交互图，它强调消息跨越不同对象或参与者的实际时间，而不仅仅只是关心消息的顺序；

8、状态图：描述一个状态机，它由状态、转移、事件、活动组成。给出了对象的动态视图。对于接口、类或协作行为建模尤为重要，强调事件导致的行为，非常有助于对反应式系统建模；

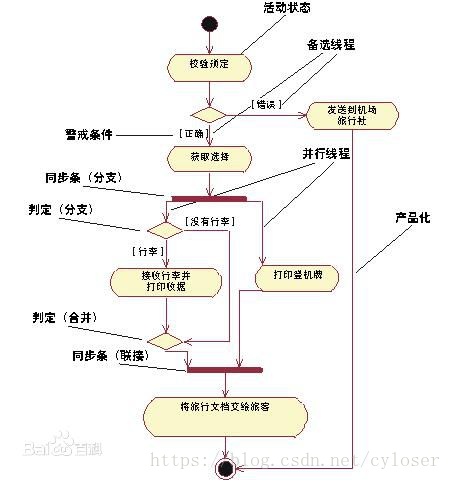

9、活动图：将进程或其它计算结构展示为计算内部一步步的控制流和数据流。专注于系统的动态视图。对系统功能建模和业务流程建模特别重要，强调对象间的控制流程；

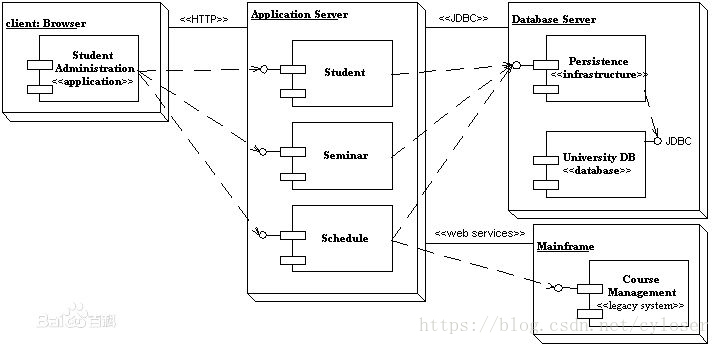

10、部署图：描述对运行时的处理节点及在其中生存的构件的配置。给出了架构的静态部署视图，通常一个节点包含一个或多个部署图。

四、UML视图：

1、逻辑视图：也称为设计视图，表示了设计模型中在架构方面具有重要意义的部分，即类、子系统、包和用例实现的子集；

2、进程视图：是可执行线程和进程作为活动类的建模，它是逻辑视图的一次执行实例，描述了并发与同步结构；

3、实现视图：对组成基于系统的物理代码的文件和构件进行建模；

4、部署视图：把构件部署到一组物理节点上，表示软件到硬件的映射和分布结构；

5、用例视图：是最基本的需求分析模型；

五、类之间的关系表示：

1、依赖关系【箭头+虚线】：依赖是一种使用关系，即一个类需要借助另一个类实现某个功能。通常是A类的方法需要使用B类的对象作为参数。

2、关联关系【箭头+实线】：关联是一种结构化的关系，用来表示一个类的对象和另一个类的对象之间有联系。通常在A类中将B类的对象作为成员变量，它使一个类知道另一个类的属性和方法。

3、聚合关系【空心菱形+实线】：聚合表示一种整体和局部的关系，在聚合关系中，成员对象是整体对象的一部分，但是成员对象又是可以独立存在的，它们有各自独立的生命周期。

4、组合关系【实心菱形+实线】：组合也是一种表示整体和局部的关系，但是和聚合关系不同的是，在组合关系中，成员对象和整体对象具有统一的生命周期，一旦整体对象不存在，成员对象也将不在存在，成员对象和整体对象之间具有同生共死的关系。

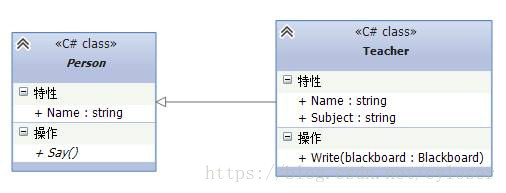

5、泛化关系【空心三角+实线表示】：泛化关系也就是继承关系，用于描述父类和子类之间的关系。

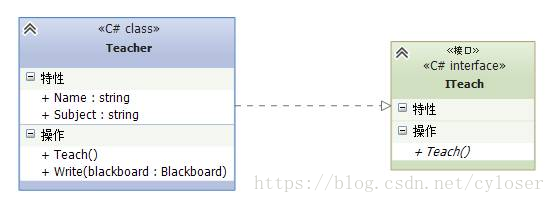

6、实现关系【空心三角+虚线表示】：实现是类和接口之间的关系，接口定义了类所具有的能力，类通过实现接口来拥有某种能力。
