电子技术基础李雪飞第12章总结

本文介绍了触发器的基本特点、作用,包括其作为数字电路基本单元的内存功能,以及按逻辑功能、触发方式和结构的不同分类。详细讲解了由与非门组成的RS触发器,涉及其电路组成、逻辑功能、特性表、特性方程等内容。

一、触发器概述

1、触发器的基本特点和作用

Flip-Flop,简称为FF,又称为双稳态触发器.

(1):基本特点

稳态:

具有两个能自保持的稳定状态 ( 稳态 ) . 具有两个能自保持的稳定状态(稳态). 具有两个能自保持的稳定状态(稳态).

通常用输出端Q的状态来表示触发器的状态.
如 Q = 0 , Q ‾ = 1 时,表示 0 状态 ; Q = 1 , Q ‾ = 0 时,表示 1 状态 . 如Q=0,\overline{Q}=1时,表示0状态;Q=1,\overline{Q}=0时,表示1状态. Q=0,Q=1时,表示0状态;Q=1,Q=0时,表示1状态.

翻转:

在输入信号作用下,触发器的两个稳定状态可以相互转换(状态的翻转).

输入信号消失后,新状态可长期保持下来,具有记忆功能,可存储二进制信息.

(2):触发器的作用

触发器和门电路是构成数字电路的基本单元。

触发器具有记忆功能,由它构成的电路在某时刻的输出 不仅取决于该时刻的输入,还与电路原来的状态有关(时序逻辑电路).而门电路无记忆功能,由他构成的电路在某时刻的输出完全取决于该时刻的输入,与电路原来状态无关(组合逻辑电路).

2、触发器的类型

(1):按逻辑功能分为:

RS触发器、D触发器、JK触发器、T触发器、 T 、 T^{、} T触发器

(2):按触发方式分为:

电平触发器、边沿触发器、主从触发器

(3):按电路结构分:

基本RS触发器、同步触发器、主从触发器、边沿触发器

3、触发器逻辑功能的描述方法

特性表、特性方程、激励表(驱动表)、状态转换图和波形图(时序图)等.

二、基本触发器

1、由与非门组成的基本RS触发器

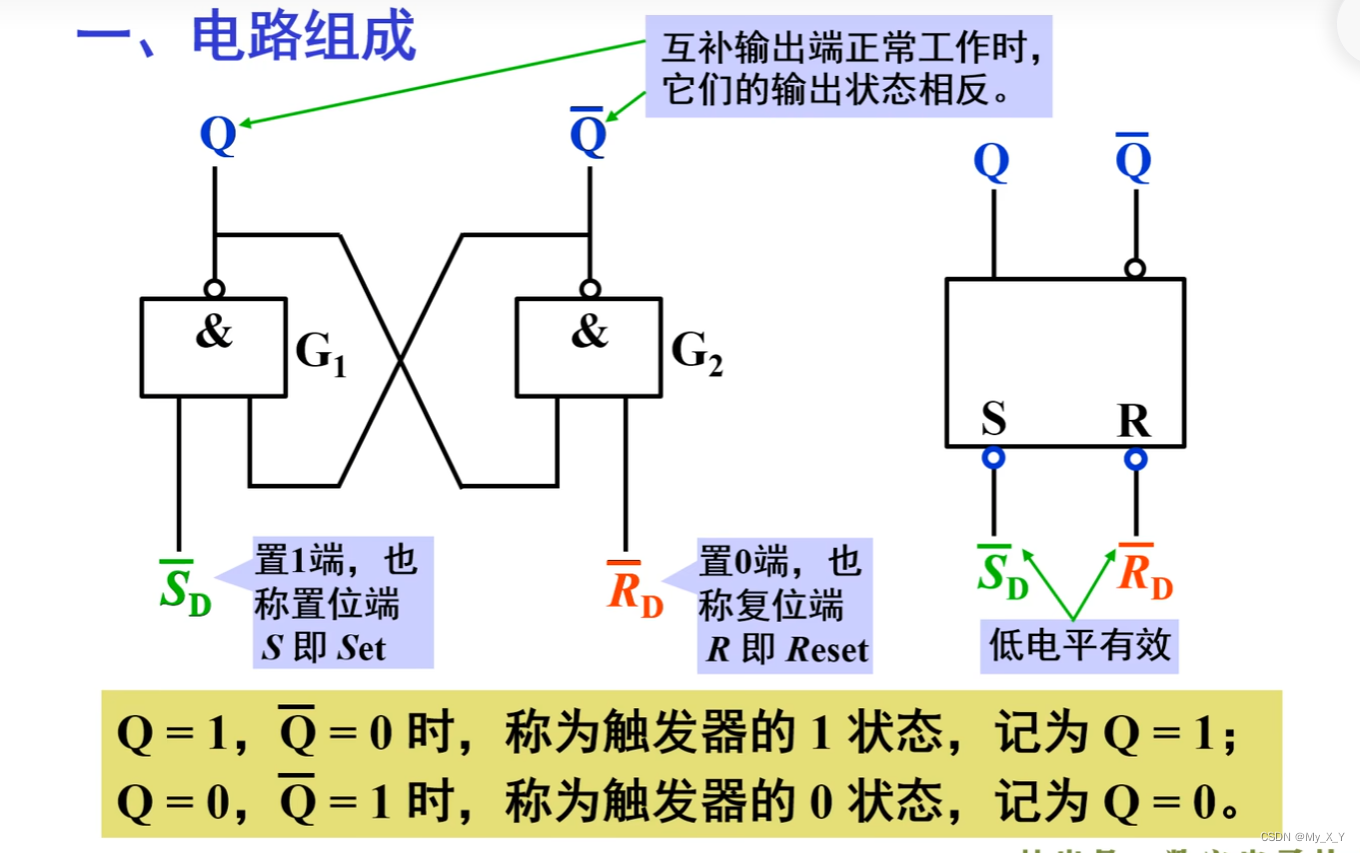

(1)电路组成:

在这里插入图片描述

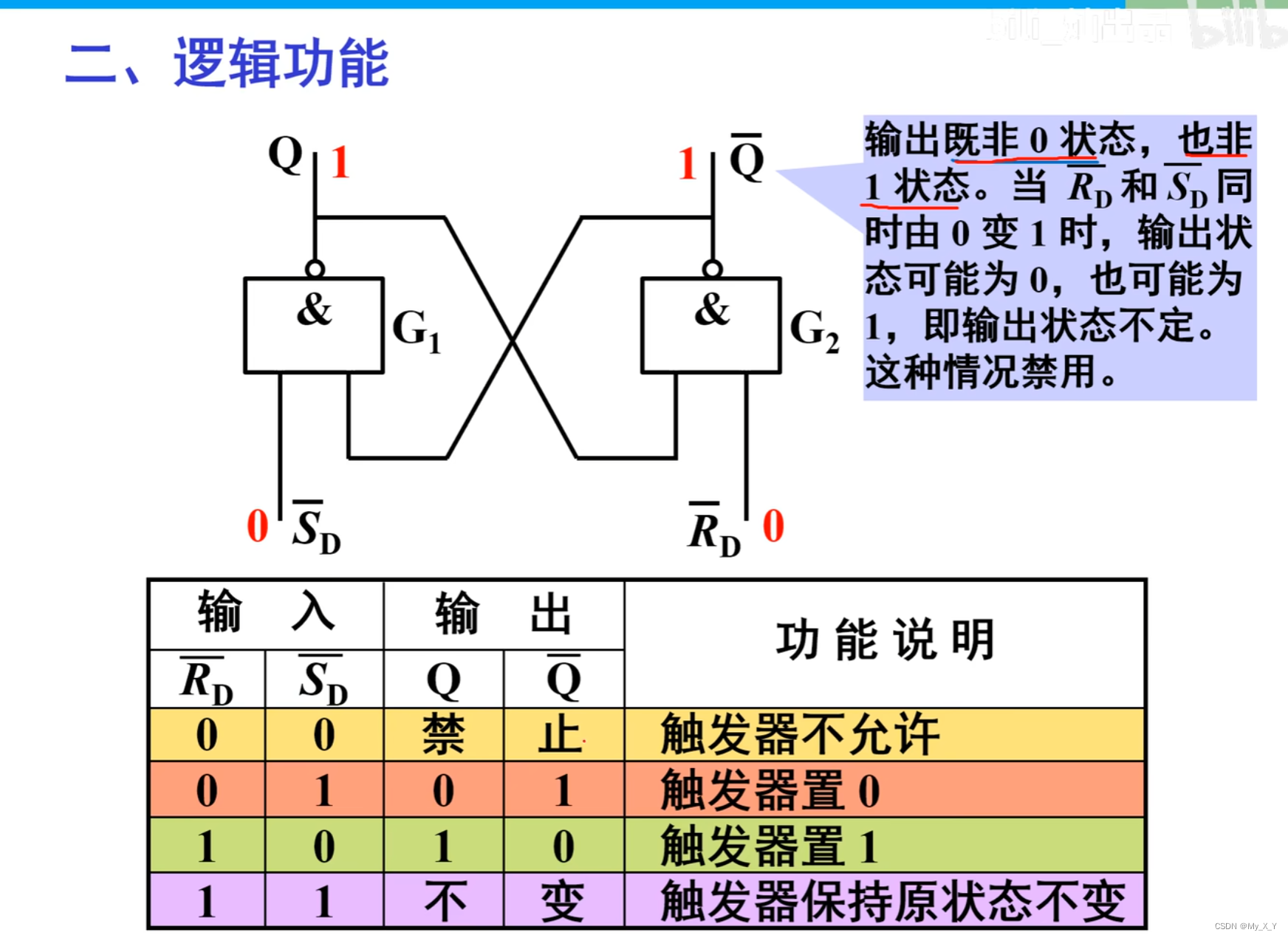

(2)逻辑功能:

在这里插入图片描述

两个输入端不能同时为 0 ,因为此时 Q 与 Q 非都是 1. 两个输入端不能同时为0,因为此时Q与Q非都是1. 两个输入端不能同时为0,因为此时QQ非都是1.

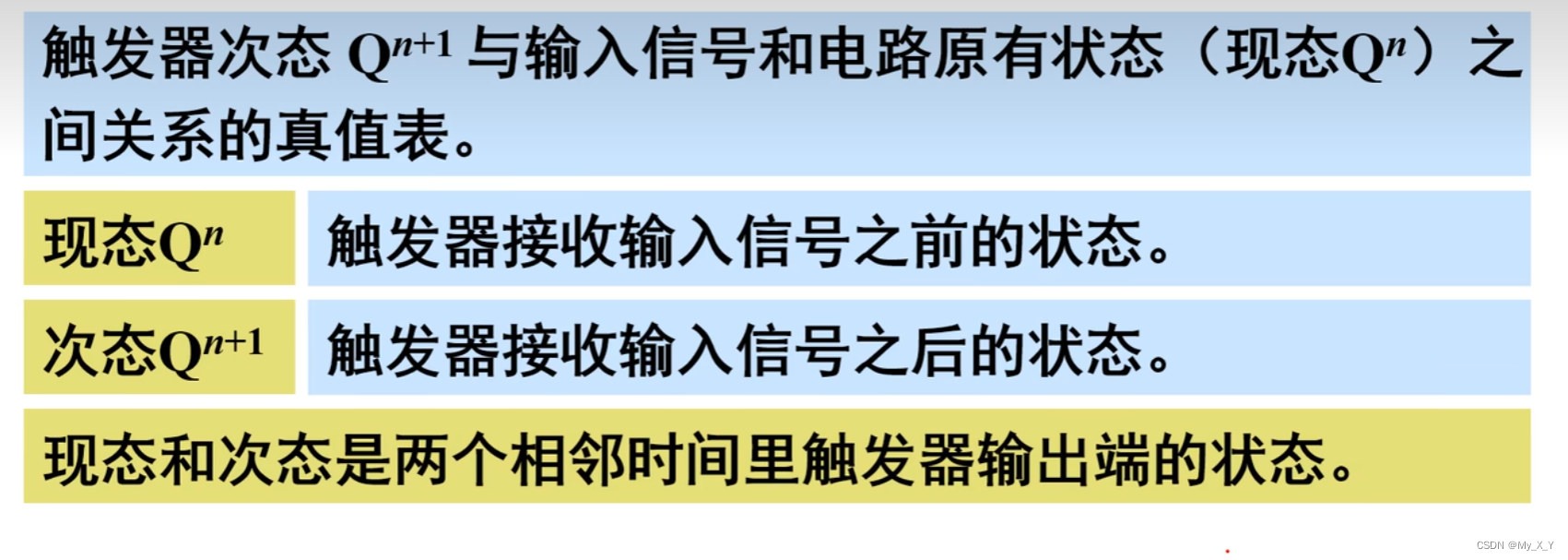

(3)特性表相关概念:

在这里插入图片描述

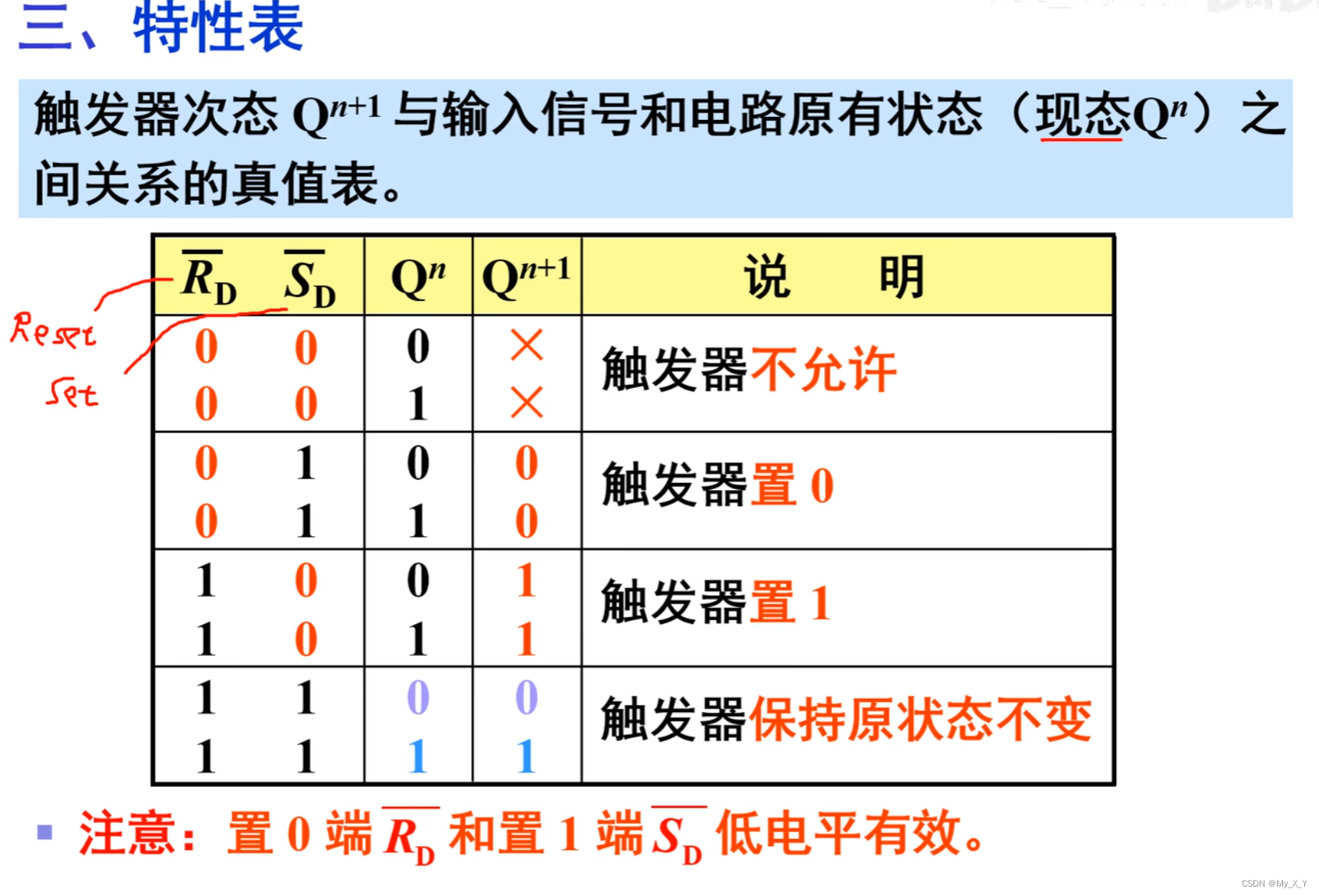

(4):特性表:

在这里插入图片描述

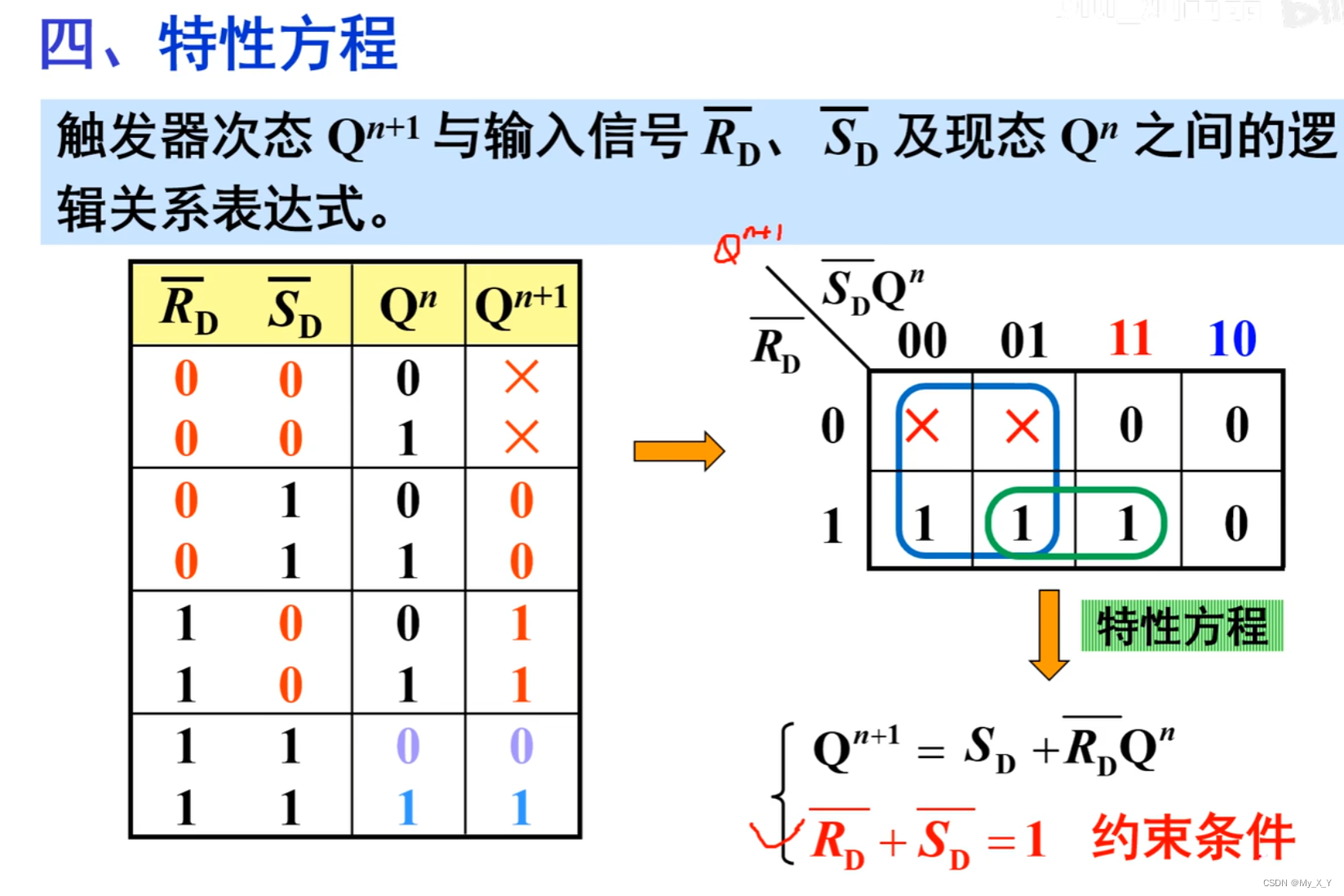

(5):特性方程:

在这里插入图片描述

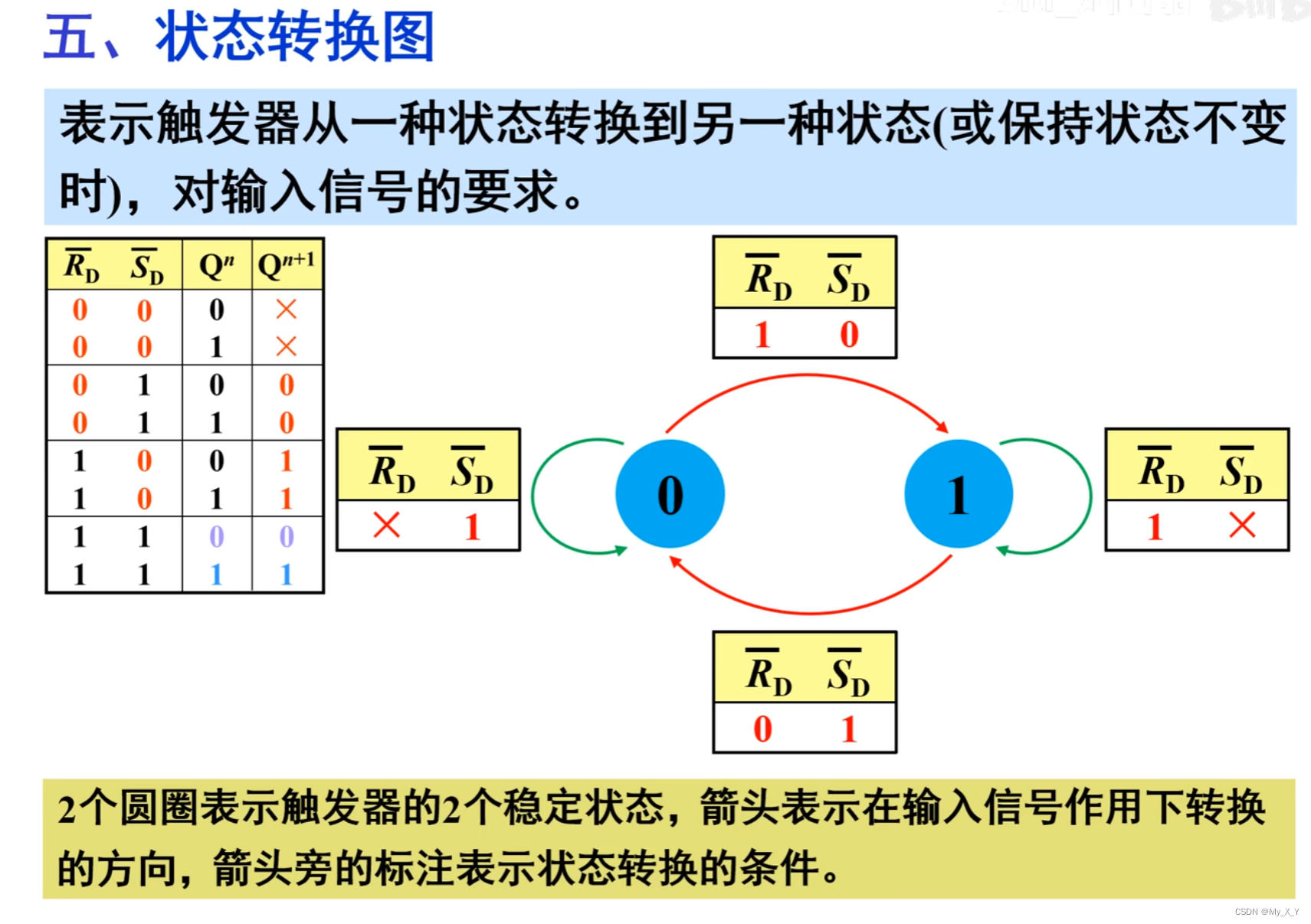

(6)状态转换图:

在这里插入图片描述

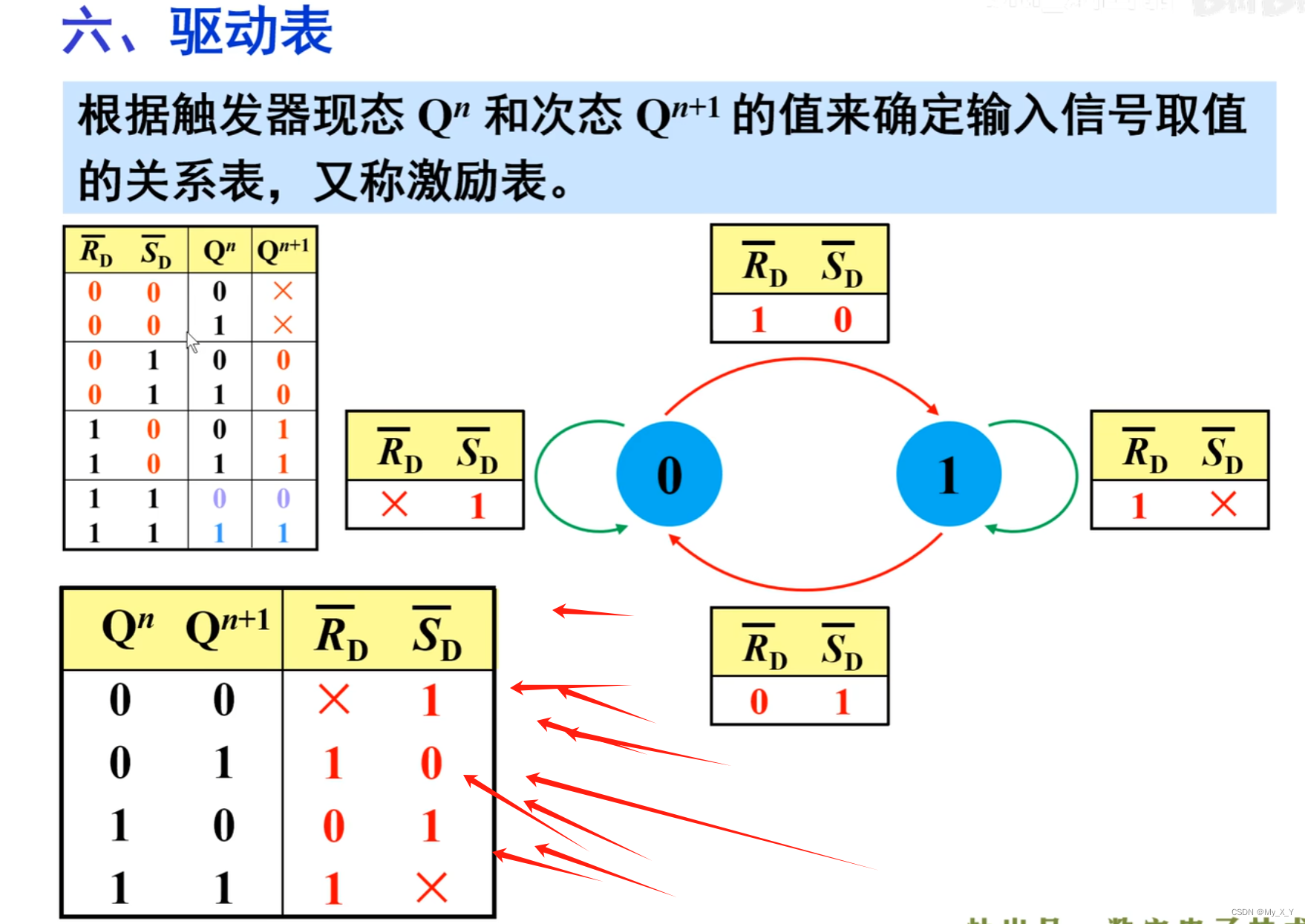

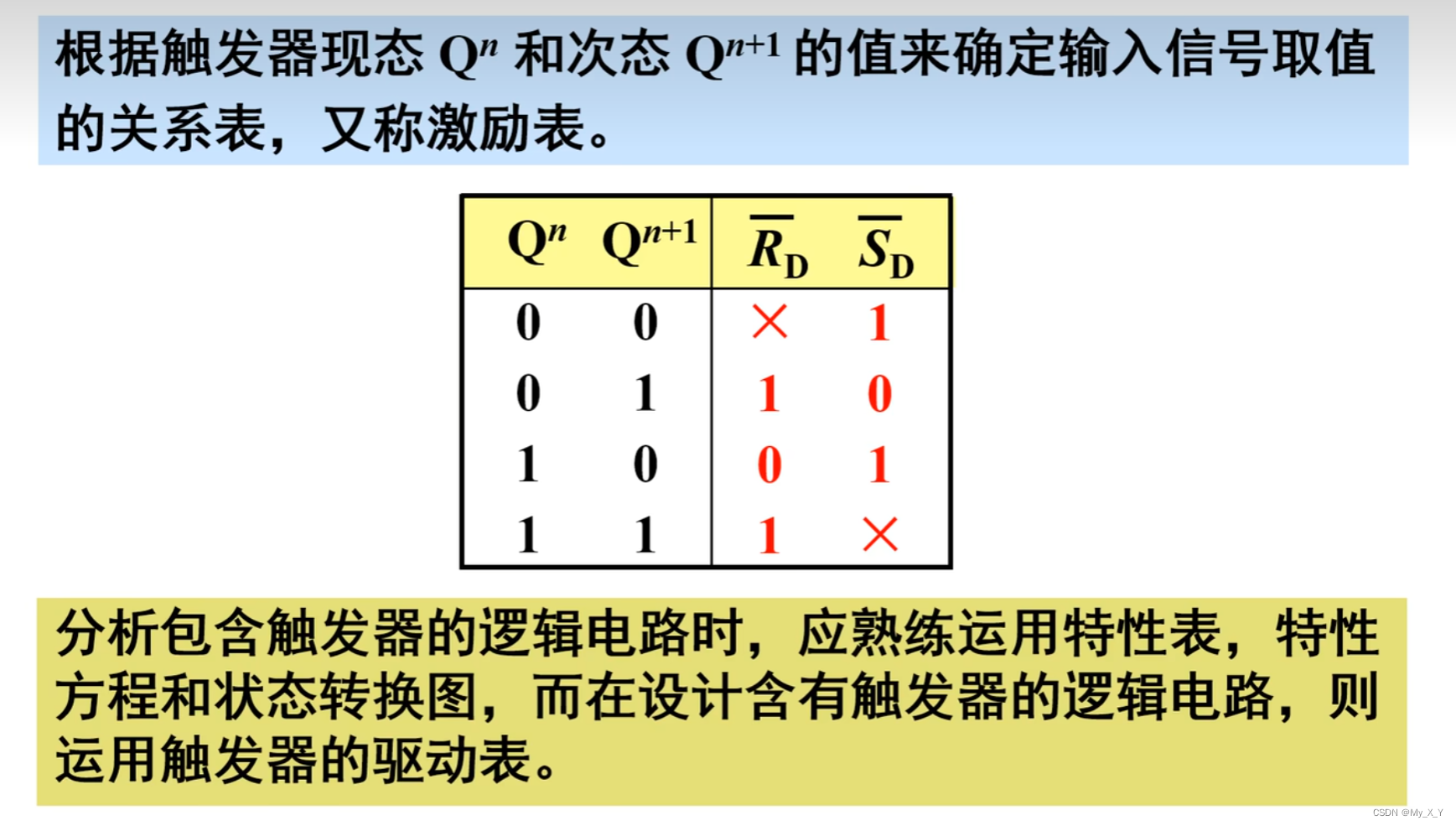

(7)驱动表:

在这里插入图片描述

在这里插入图片描述

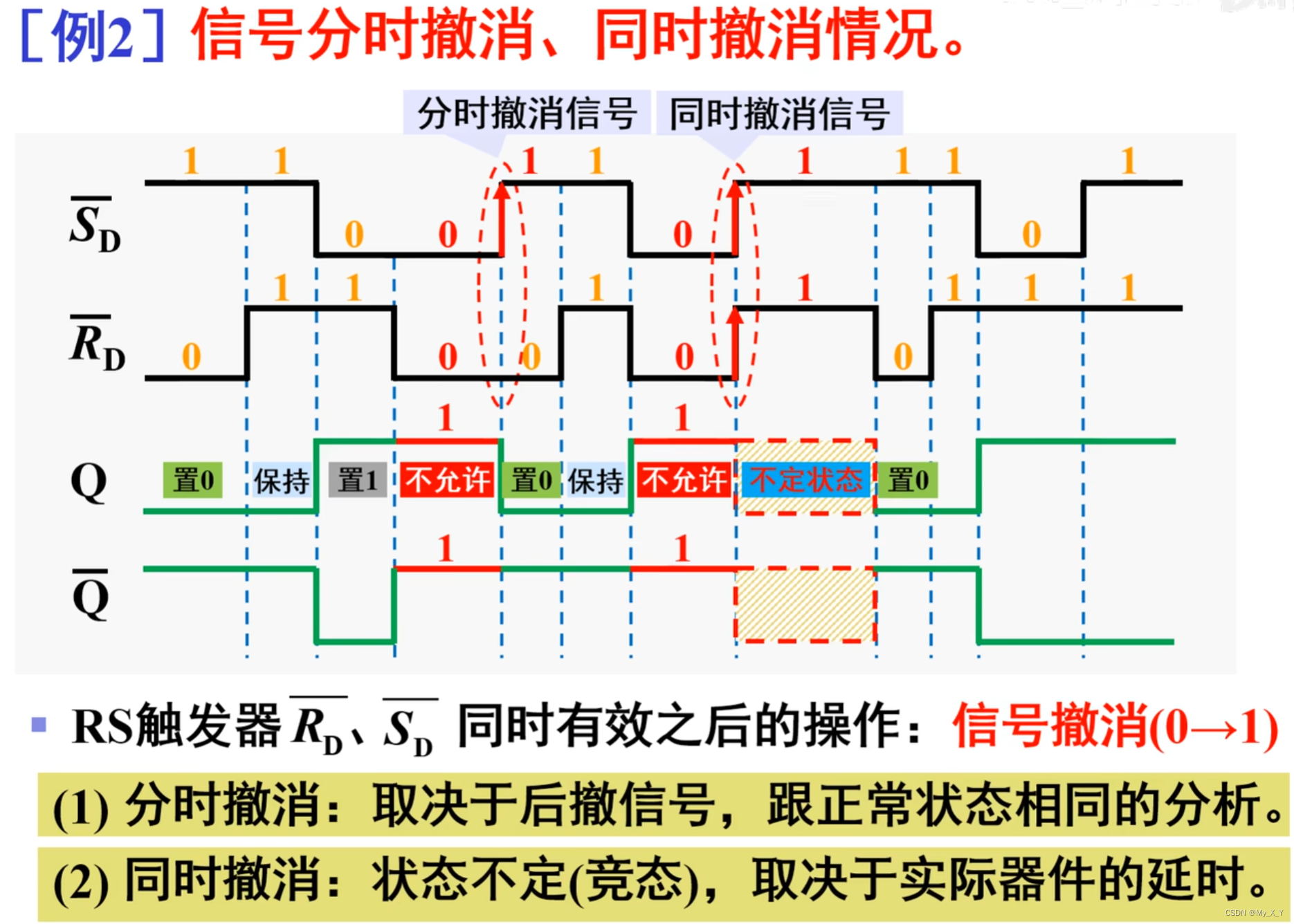

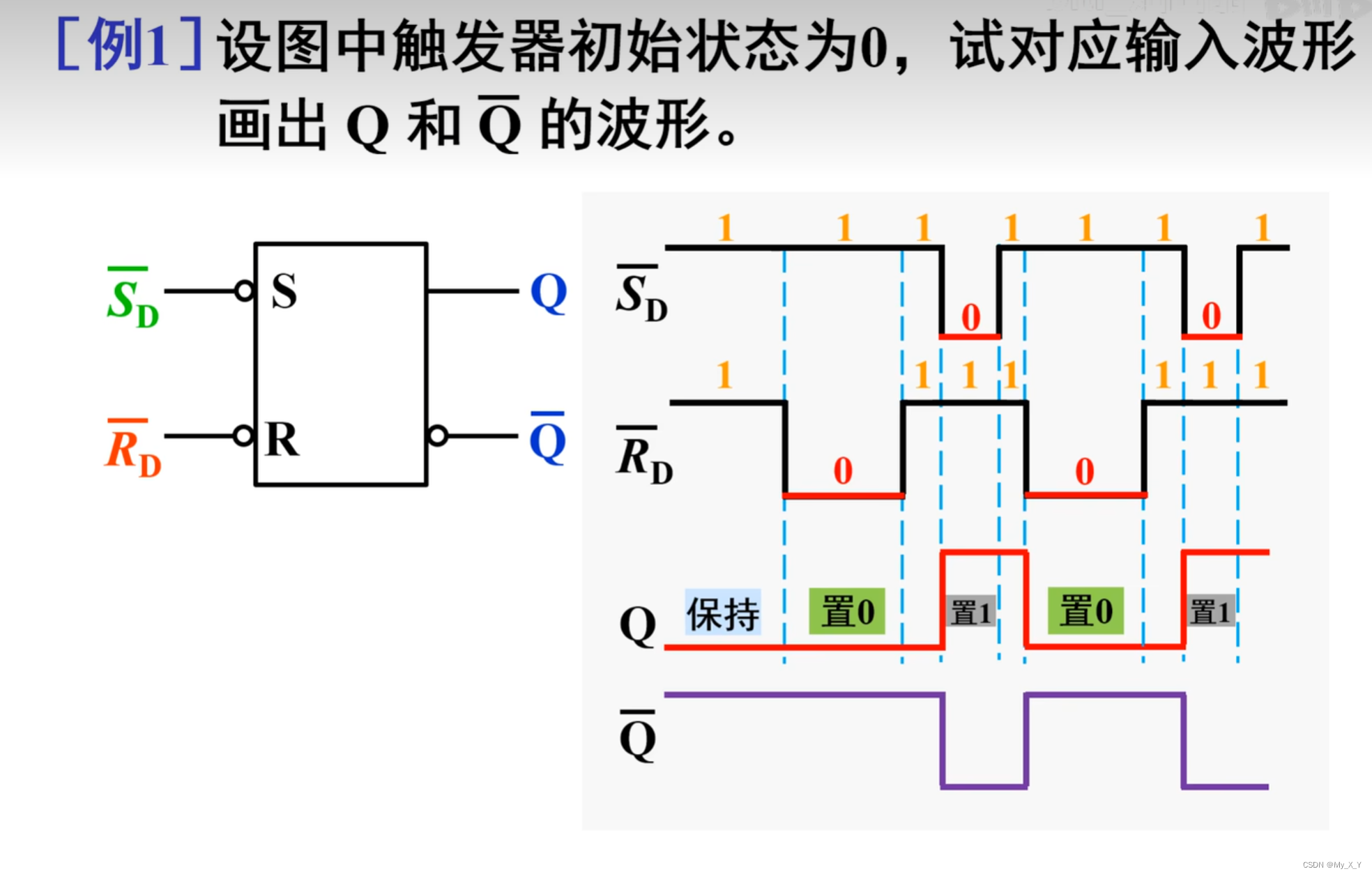

(8):例题:

在这里插入图片描述

在这里插入图片描述
