keepalived实现主备高可用部署

本文详细介绍Keepalived软件的原理与实际部署过程。Keepalived是一款用于实现高可用性的软件,支持LVS负载均衡管理和节点健康检查。文章通过具体步骤演示如何配置Keepalived来监控Nginx负载均衡,并实现故障自动转移。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

一、keepalived简介

1、keepalived是什么?

Keepalived 软件起初是专为LVS负载均衡软件设计的,用来管理并监控LVS集群系统中各个服务节点的状态,后来又加入了可以实现高可用的VRRP功能。因此,Keepalived除了能够管理LVS软件外,还可以作为其他服务(例如:Nginx、Haproxy、MySQL等)的高可用解决方案软件。
Keepalived软件主要是通过VRRP协议实现高可用功能的。VRRP是Virtual Router RedundancyProtocol(虚拟路由器冗余协议)的缩写,VRRP出现的目的就是为了解决静态路由单点故障问题的,它能够保证当个别节点宕机时,整个网络可以不间断地运行。
所以,Keepalived 一方面具有配置管理LVS的功能,同时还具有对LVS下面节点进行健康检查的功能,另一方面也可实现系统网络服务的高可用功能。
Keepalived官网:http://www.keepalived.org/

2、Keepalived的重要功能

keepalived 有三个重要的功能,分别是:
(1)管理LVS负载均衡软件
(2)实现LVS集群节点的健康检查
(3)作为系统网络服务的高可用性

3、keepalived高可用故障转移的原理

Keepalived 高可用服务之间的故障切换转移,是通过 VRRP (Virtual Router Redundancy Protocol ,虚拟路由器冗余协议)来实现的。
在 Keepalived 服务正常工作时,主 Master 节点会不断地向备节点发送(多播的方式)心跳消息,用以告诉备 Backup 节点自己还活看,当主 Master 节点发生故障时,就无法发送心跳消息,备节点也就因此无法继续检测到来自主 Master 节点的心跳了,于是调用自身的接管程序,接管主 Master 节点的 IP 资源及服务。而当主 Master 节点恢复时,备 Backup 节点又会释放主节点故障时自身接管的IP资源及服务,恢复到原来的备用角色。

二、keepalived原理

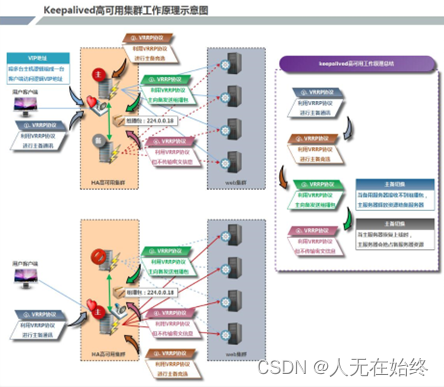

在这里插入图片描述

Keepalived高可用对之间是通过VRRP通信的,因此,我们从 VRRP开始了解起:
(1) VRRP,全称 Virtual Router Redundancy Protocol,中文名为虚拟路由冗余协议,VRRP的出现是为了解决静态路由的单点故障。
(2)VRRP是通过一种竟选协议机制来将路由任务交给某台 VRRP路由器的。
(3)VRRP用 IP多播的方式(默认多播地址(224.0.0.18))实现高可用对之间通信。
(4)工作时主节点发包,备节点接包,当备节点接收不到主节点发的数据包的时候,就启动接管程序接管主节点的资源。备节点可以有多个,通过优先级竞选,但一般 Keepalived系统运维工作中都是一对。
(5)VRRP使用了加密协议加密数据,但Keepalived官方目前还是推荐用明文的方式配置认证类型和密码。
介绍完 VRRP,接下来我再介绍一下 Keepalived服务的工作原理:
Keepalived高可用是通过 VRRP 进行通信的, VRRP是通过竞选机制来确定主备的,主的优先级高于备,因此,工作时主会优先获得所有的资源,备节点处于等待状态,当主挂了的时候,备节点就会接管主节点的资源,然后顶替主节点对外提供服务。
在 Keepalived 服务之间,只有作为主的服务器会一直发送 VRRP 广播包,告诉备它还活着,此时备不会枪占主,当主不可用时,即备监听不到主发送的广播包时,就会启动相关服务接管资源,保证业务的连续性.接管速度最快可以小于1秒。

三、keepalived部署

环境准备

主机名ip系统
Master192.168.47.10centos8
slave192.168.47.20centos8
vip192.168.47.15

1、Master主节点和slave备份

首先关闭防火墙和selinux
配置yum源–阿里源centos8和epel源

//主安装环境部署

[root@ltymaster ~]# yum -y install vim wget gcc gcc-c++ --allowerasing
[root@ltymaster ~]# yum -y install keepalived
[root@ltymaster ~]# yum -y install nginx
[root@ltymaster ~]# echo "This is a Master" >/usr/share/nginx/html/index.html

//备安装环境部署
[root@ltyslave ~]# yum -y install vim wget gcc gcc-c++ --allowerasing
[root@ltyslave ~]# yum -y install keepalived
[root@ltyslave ~]# yum -y install nginx
//在nginx中添加测试网页
[root@ltyslave ~]# echo "This is a slave" > /usr/share/nginx/html/index.html

//在master中添加VIP

[root@ltymaster keepalived]# vim /etc/sysconfig/network-scripts/ifcfg-ens32
IPADDR1=192.168.47.15
PREFIX1=32
[root@ltymaster keepalived]# systemctl restart NetworkManager
[root@ltymaster keepalived]# ip a
2: ens32: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc fq_codel state UP group default qlen 1000
    link/ether 00:0c:29:5a:68:d1 brd ff:ff:ff:ff:ff:ff
    inet 192.168.47.10/24 brd 192.168.47.255 scope global noprefixroute ens32
       valid_lft forever preferred_lft forever
    inet 192.168.47.15/32 scope global ens32


//修改内核参数,开启侦听VIP功能
该功能可用于仅监听VIP的时候
[root@ltymaster keepalived]# vim /etc/sysctl.conf
net.ipv4.ip_nonlocal_bind = 1
[root@ltymaster keepalived]# sysctl -p
net.ipv4.ip_nonlocal_bind = 1


备只需修改内核
[root@ltyslave ~]# vim /etc/sysctl.conf
[root@ltyslave ~]# sysctl -p
net.ipv4.ip_nonlocal_bind = 1

2、keepalived监控nginx负载均衡

[root@master ~]# cd /etc/keepalived/
//先备份下原始文件以防误删
[root@master keepalived]# cp keepalived.conf keepalived.conf.bak
//查看配置文件,先学习了解下
[root@master keepalived]# cat keepalived.conf
! Configuration File for keepalived

global_defs {              //全局配置
   notification_email {     //定义报警收件人邮件地址
     acassen@firewall.loc
     failover@firewall.loc
     sysadmin@firewall.loc
   }
   notification_email_from Alexandre.Cassen@firewall.loc   //定义报警发件人邮箱
   smtp_server 192.168.200.1    //邮箱服务器地址
   smtp_connect_timeout 30     //定义邮箱超时时间
   router_id LVS_DEVEL         //定义路由标识信息,同局域网内唯一
   vrrp_skip_check_adv_addr
   vrrp_strict
   vrrp_garp_interval 0
   vrrp_gna_interval 0
}

vrrp_instance VI_1 {           //定义实例
    state MASTER           //指定keepalived节点的初始状态,可选值为MASTER/BACKUP
    interface eth0       //VRRP实例绑定的网卡接口,用户发送VRRP包
    virtual_router_id 51  //虚拟路由的ID,同一集群要一致
	priority 100   //定义优先级,按优先级来决定主备角色,优先级越大越优先
    advert_int 1  //主备通讯时间间隔
    authentication {       //配置认证
        auth_type PASS   //认证方式,此处为密码
        auth_pass 1111   //同一集群中的keepalived配置里此处必须一致,推荐使用8为随机数
    }
    virtual_ipaddress {         //配置要使用的VIP
        192.168.200.16
        192.168.200.17
        192.168.200.18
    }
}

virtual_server 192.168.200.100 443 {       //配置虚拟服务器
    delay_loop 6                 //健康检查的时间间隔
    lb_algo rr                    //lvs调度算法
    lb_kind NAT                 //lvs模式
    persistence_timeout 50       //持久化超时时间,单位为秒
    protocol TCP               //4层协议

sorry_server  192.168.200.200 1358 //定义备用服务器,当所有RS都故障时,用sorry_server来响应客户端

    real_server 192.168.201.100 443 {   //定义真是处理请求的服务器
        weight 1        //给服务器指定权重,默认为1
        SSL_GET {
            url {
              path /         //指定要检查的URL路径
              digest ff20ad2481f97b1754ef3e12ecd3a9cc     //摘要信息
            }
            url {
              path /mrtg/
              digest 9b3a0c85a887a256d6939da88aabd8cd
            }
            connect_timeout 3       //连接超时时间
            retry 3             //get尝试次数
            delay_before_retry 3   //在尝试之前延迟多长时间
        }
    }
}

//配置主keepalived,前面的文件内容可以选择全部删除或者选择修改都可

[root@ltymaster keepalived]# cat keepalived.conf
! Configuration File for keepalived

global_defs {
	   router_id lty01                                       //随意定义值
}

vrrp_instance VI_1 {
    state MASTER                                        //为主机
    interface ens32                                      //自己的网卡名称
    virtual_router_id 51
    priority 100                                          //定义服务器优先级
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass 1111
    }
    virtual_ipaddress {                            //定义vip代理网卡
        192.168.47.15
    }
}

virtual_server 192.168.47.15 80 {         //定义的第一个vip数值变化
    delay_loop 6
    lb_algo rr                                    //为轮询
    lb_kind DR                                  /为DR模式
    persistence_timeout 50
    protocol TCP


    real_server 192.168.47.10 80 {
        weight 1
        TCP_CHECK {
            connect port 80         //连接端口
	        connect_timeout 3         //连接超时时间,默认为5秒
            nb_get_retry 3
            delay_before_retry 3         //在重试之前延迟多少秒
	}
    }
    real_server 192.168.47.20 80 {
        weight 1
	TCP_CHECK {
	    connect port 80
            connect_timeout 3
	    nb_get_retry 3
	    delay_before_retry 3
        }
    }
}
//重启keepalived,并设置下次启动生效
[root@ltymaster keepalived]# systemctl restart keepalived.service
[root@ltymaster keepalived]# systemctl enable keepalived.service
Created symlink /etc/systemd/system/multi-user.target.wants/keepalived.service → /usr/lib/systemd/system/keepalived.service.

备节点操作

[root@ltyslave keepalived]# cat keepalived.conf
/bin/bash: Configuration: command not found
bal_defs {
   router_id lty02
}

vrrp_instance VI_1 {
    state BACKUP
    interface ens32
    virtual_router_id 51
    priority 90                     //备点优先级
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass 1111
    }
    virtual_ipaddress {
        192.168.47.15
    }
}

virtual_server 192.168.47.15 80 {            //代理连接点
    delay_loop 6
    lb_algo rr
    lb_kind DR
    persistence_timeout 50
    protocol TCP

    real_server 192.168.47.10 80 {
        weight 1
        TCP_CHECK {
	    connect_port 80
            connect_timeout 3
	    nb_get_retry 3
            delay_before_retry 3
        }
    }


    real_server 192.168.47.20 80 {
        weight 1
        TCP_CHECK {
	    connect_port 80
            connect_timeout 3
            nb_get_retry 3
            delay_before_retry 3
        }
    }
}
[root@ltyslave keepalived]# systemctl restart keepalived.service
[root@ltyslave keepalived]# systemctl enable keepalived.service
Created symlink /etc/systemd/system/multi-user.target.wants/keepalived.service → /usr/lib/systemd/system/keepalived.service.

3、脚本触发器

//在master上编写脚本

[root@ltymaster ~]# mkdir /scripts
[root@ltymaster ~]# cd /scripts/
//用来测试主备相互备份的脚本
[root@ltymaster scripts]# vim lty.sh
#!/bin/bash
nginx_status=`ps -ef | grep -v "grep" | grep "nginx" | wc -l`
if [ $nginx_status -lt 1 ];then       //当nginx意外关闭时,默认会直接暂停keeppalived服务
        systemctl stop keepalived
fi
[root@ltymaster scripts]# chmod +x lty.sh
[root@ltymaster scripts]# ll
total 4
-rwxr-xr-x. 1 root root 137 Oct  8 16:32 lty.sh
//设置触发器
[root@ltymaster scripts]# cat notify.sh
#!/bin/bash
VIP=$2
sendmail () {            //当lty.sh脚本检测发现nginx被意外关掉,则执行邮件触发器
	subject="${VIP}'s server keepalived state is translate"            //定义好的邮件主题
	content="`date +'%F %T'`: `hostname`'s state change to master"      //内容
	echo $content | mail -s "$subject" liutianyang0223@163.com      //以邮件的形式发送
}
case "$1" in                                      //定义开始的第一个值
	master)
		nginx_status=$(ps -ef  |  grep -Ev "grep  |  $0"|grep '\bnginx\b'|wc -l)   //判断nginx状态
		if [ $nginx_status -lt 1 ];then         //若nginx小于1则启动nginx
			systemctl start nginx
		fi
		sendmail
;;
	backup)								        //这里由于是备点不能强占master的值
		nginx_status=$(ps -ef|grep -Ev "grep|$0"|grep '\bnginx\b'|wc -l)
		if [ $nginx_status -gt 0 ];then       //当判断进程大于0时停止nginx
			systemctl stop nginx
		fi
;;
*)
	echo "Usage:$0 master|backup VIP"     //这里或表示以上的值如果相应了那个模块则输出,$0表示所有值
;;
esac    //结束


//在master中修改添加数值
[root@ltymaster scripts]# cat /etc/keepalived/keepalived.conf
! Configuration File for keepalived

global_defs {
   router_id lty01
}

vrrp_script nginx_lty {          //添加
    script "/scripts/lty.sh"
    interval 10
    weight -20
}

vrrp_instance VI_1 {
    state MASTER
    interface ens32
    virtual_router_id 51
    priority 100
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass 1111
    }
    virtual_ipaddress {
        192.168.47.15
    }
    track_script {                         //添加
    nginx_check
    }
    notify_master "/scripts/notify.sh master 192.168.47.15"
    notify_backup "/scripts/notify.sh backup 192.168.47.15"       //结束
}

virtual_server 192.168.47.15 80 {
    delay_loop 6
    lb_algo rr
    lb_kind DR
    persistence_timeout 50
    protocol TCP

[root@ltymaster scripts]# systemctl restart keepalived.service
[root@ltymaster ~]# systemctl restart NetworkManager
[root@ltymaster ~]# systemctl enable --now nginx

备节点操作
//直接传输过来就好了

[root@ltyslave scripts]# scp root@192.168.47.10:/scripts/lty.sh notify.sh .
root@192.168.47.10's password:
lty.sh                                          100%  137    99.2KB/s   00:00
[root@ltyslave scripts]# scp root@192.168.47.10:/scripts/notify.sh .
root@192.168.47.10's password:
notify.sh                                       100%  591   500.9KB/s   00:00
[root@ltyslave scripts]# ls
lty.sh  notify.sh

//备节点配置:
[root@ltyslave ~]# cat /etc/keepalived/keepalived.conf
//参考上面添加这一行就好了

    }
    notify_master "/scripts/notify.sh master 192.168.47.15"
    notify_backup "/scripts/notify.sh backup 192.168.47.15"
}

查看双方节点80是否开启

三、模拟测试访问

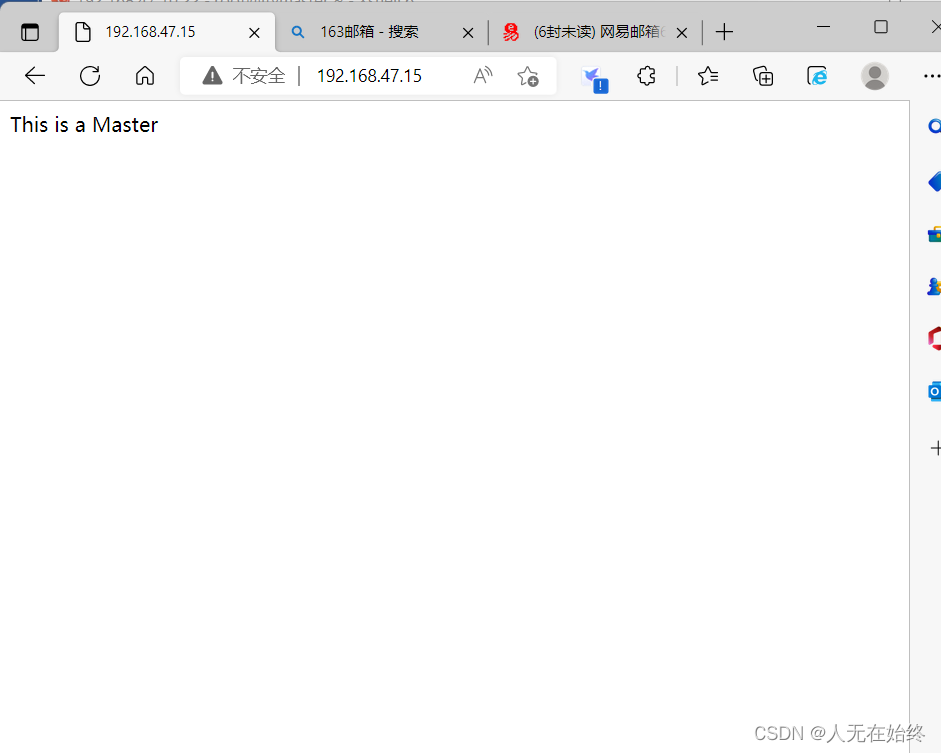

第一个访问到的是Master服务
在这里插入图片描述

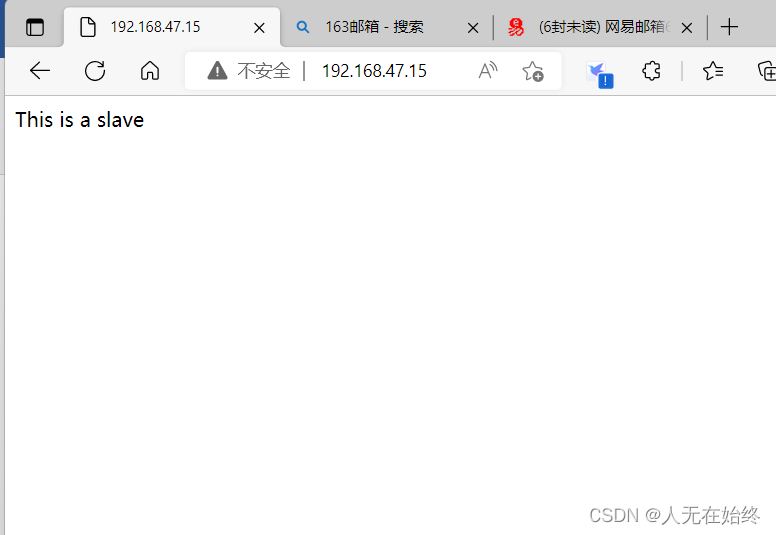

//关闭master的nginx服务,自动就转移到备节点中去了
[root@ltymaster ~]# systemctl stop nginx
[root@ltymaster ~]# ss -antl
State Recv-Q Send-Q Local Address:Port Peer Address:Port Process
LISTEN 0 128 0.0.0.0:22 0.0.0.0:*
LISTEN 0 128 [::]:22 [::]😗
在这里插入图片描述

ps:做测试的时候有时候网页缓存比较慢,刷新下网卡和keepalived服务就好了
