【STM32】STM32F103VCT6工程移植

最新推荐文章于 2025-09-05 11:40:33 发布
原创 最新推荐文章于 2025-09-05 11:40:33 发布 · 1.8k 阅读 · 10 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

本文介绍了在STM32F103VCT6硬件平台上，基于ZET6原始配置的修改指南，特别关注了启动文件选择和资源利用，针对STM32F103xCDE系列的不同资源情况进行了适配。

在ZET6的原始版本基础上，对配置进行修改。

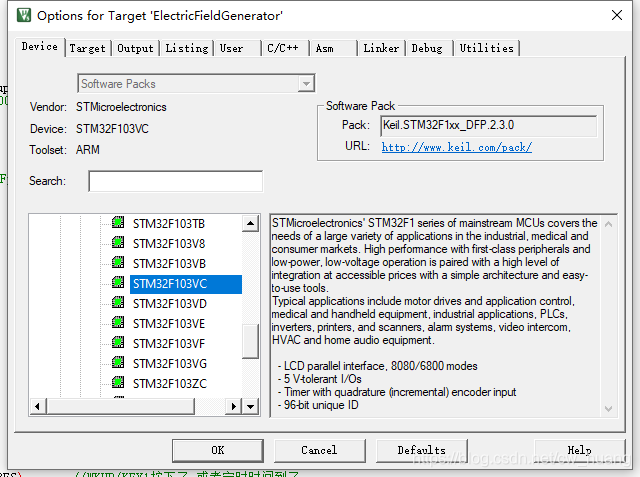

首先需要更改器件型号
在这里插入图片描述

.S启动文件选择
根据标准
ld：<=32K
md：64~128K
hd：256~512K

查看规格书，可以知道STM32F103VCT6的资源为25k,使用HD.S启动文件，与ZET6一致，不需要进行更改。

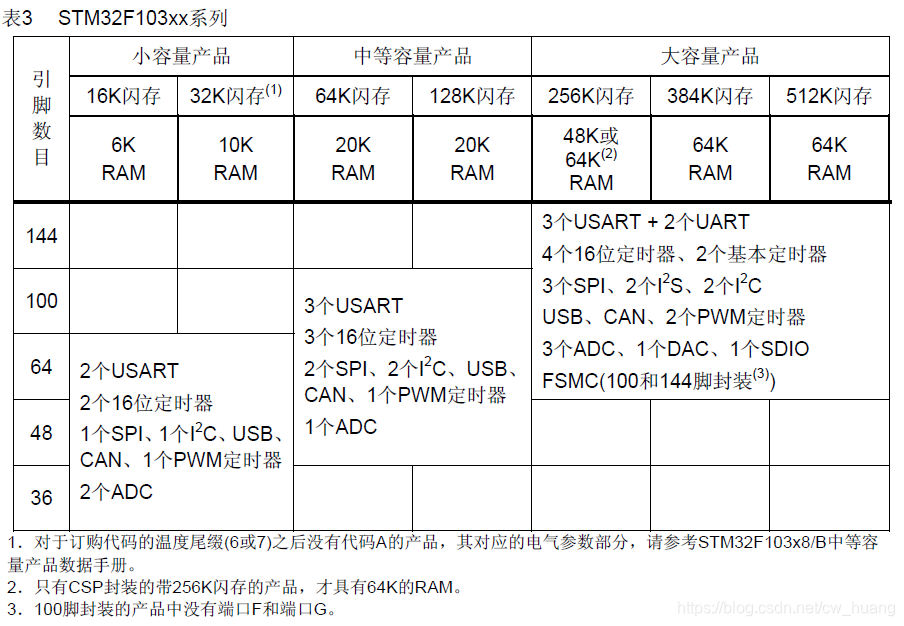

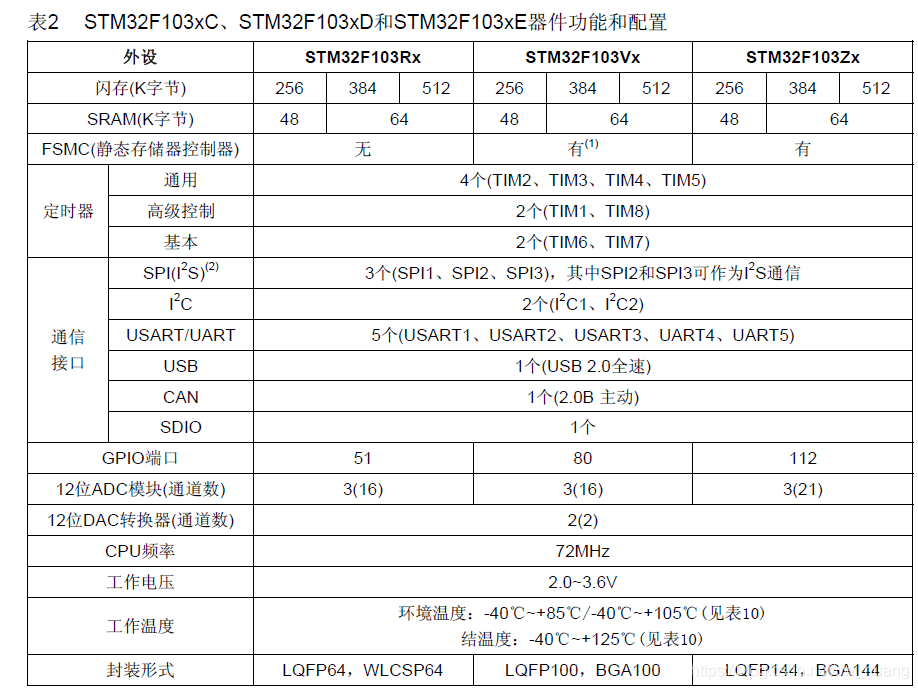

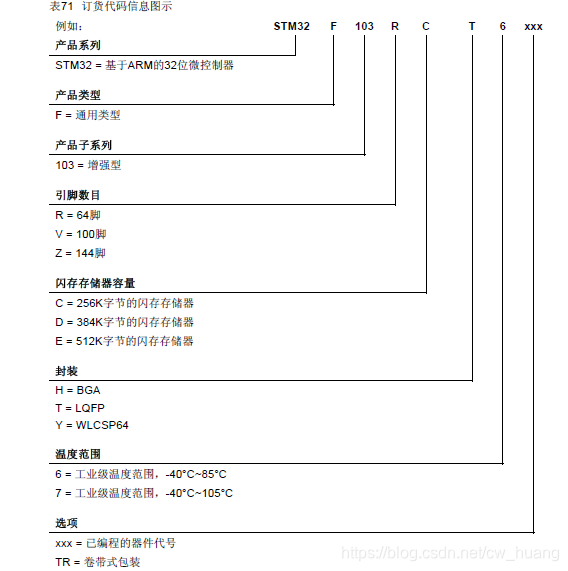

STM32F103xCDE资源情况
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
