如何从立创EDA获取电子元器件的3D模型

最新推荐文章于 2025-04-03 15:31:30 发布
最新推荐文章于 2025-04-03 15:31:30 发布
阅读量2k 收藏 2
点赞数 4
文章标签： Altium
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/cw0617/article/details/143948575
版权

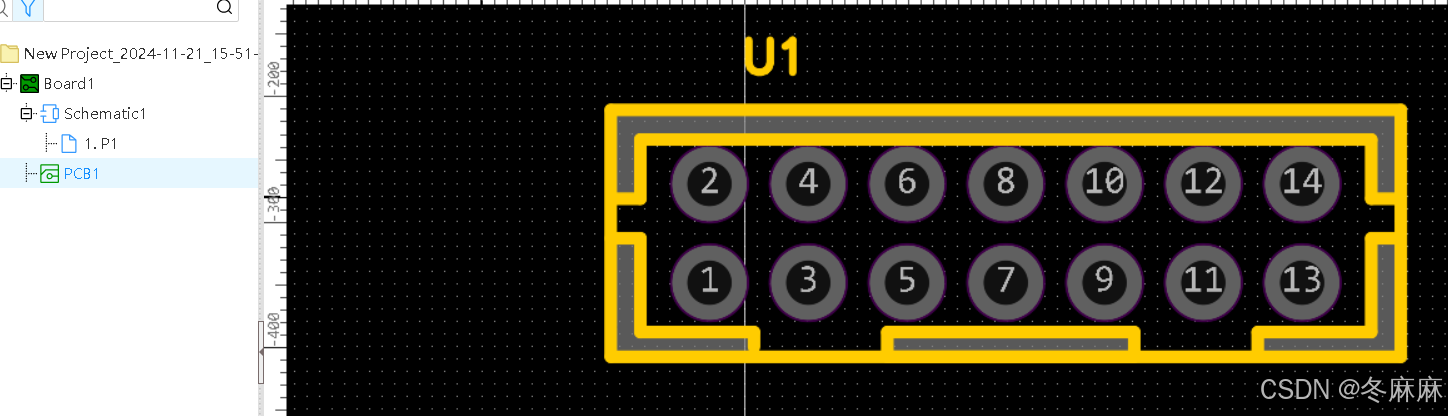

以这个接头为例：首先将接头导入到PCB中如下

在PCB界面点击如下：

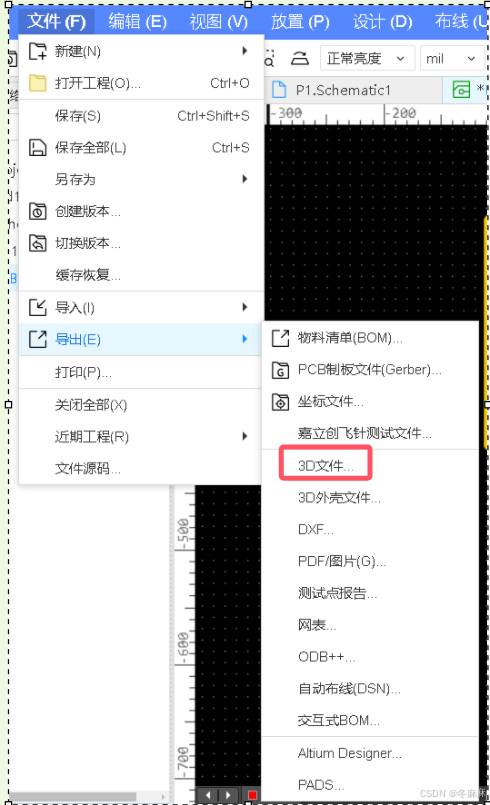

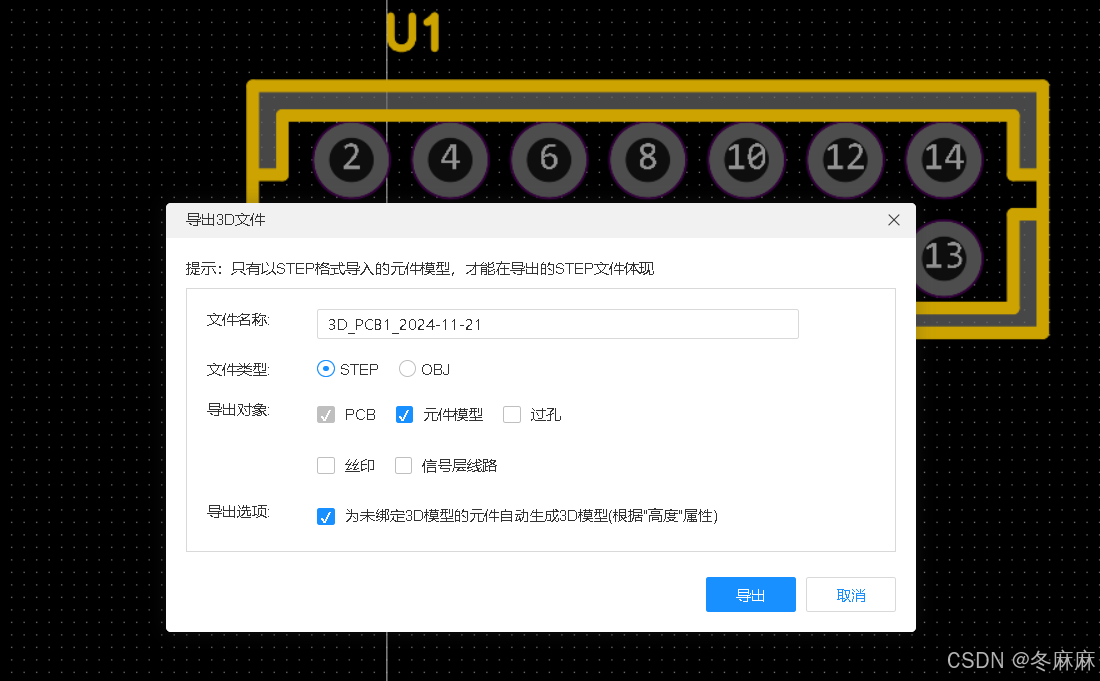

弹出如下界面，点击导出。

导出的  .step文件使用solidworks打开。

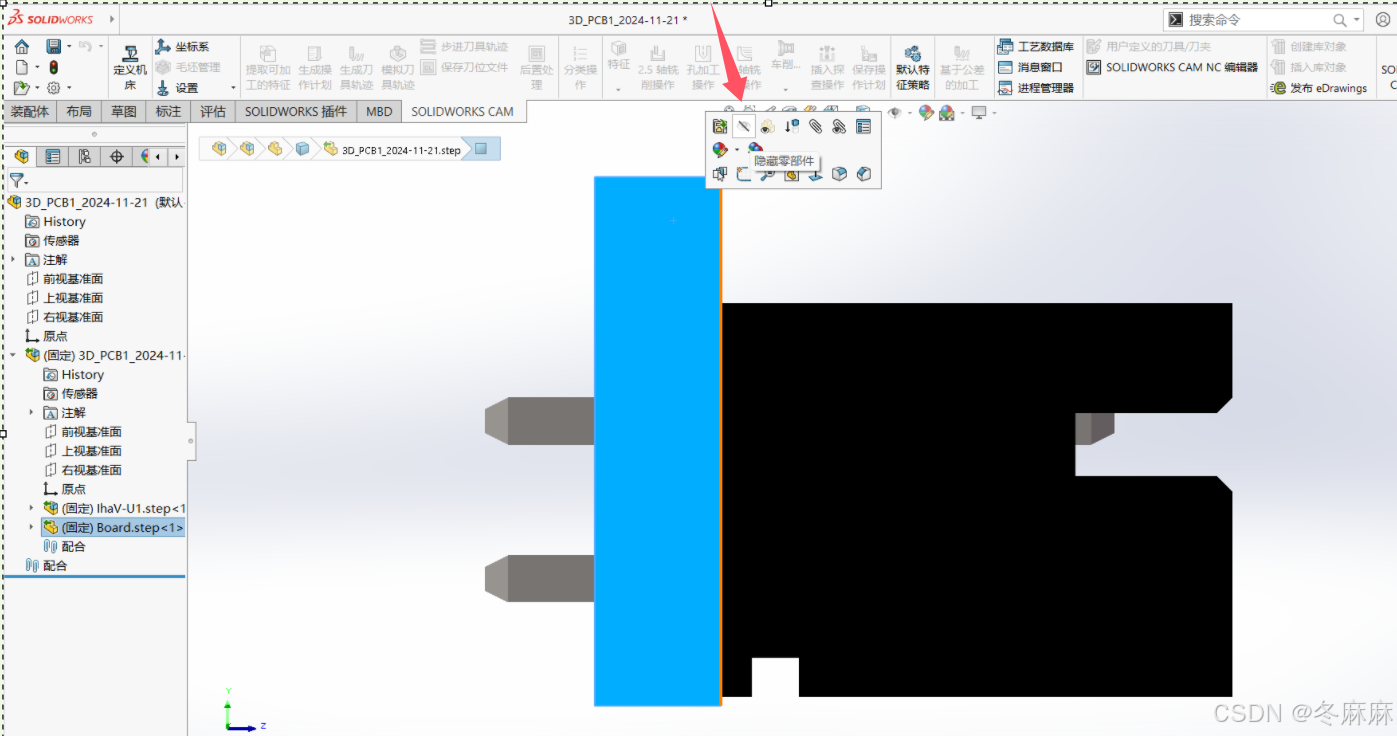

打开以后点击这个多余的电路板底板，右键点击这个隐藏零部件的眼睛，选择隐藏

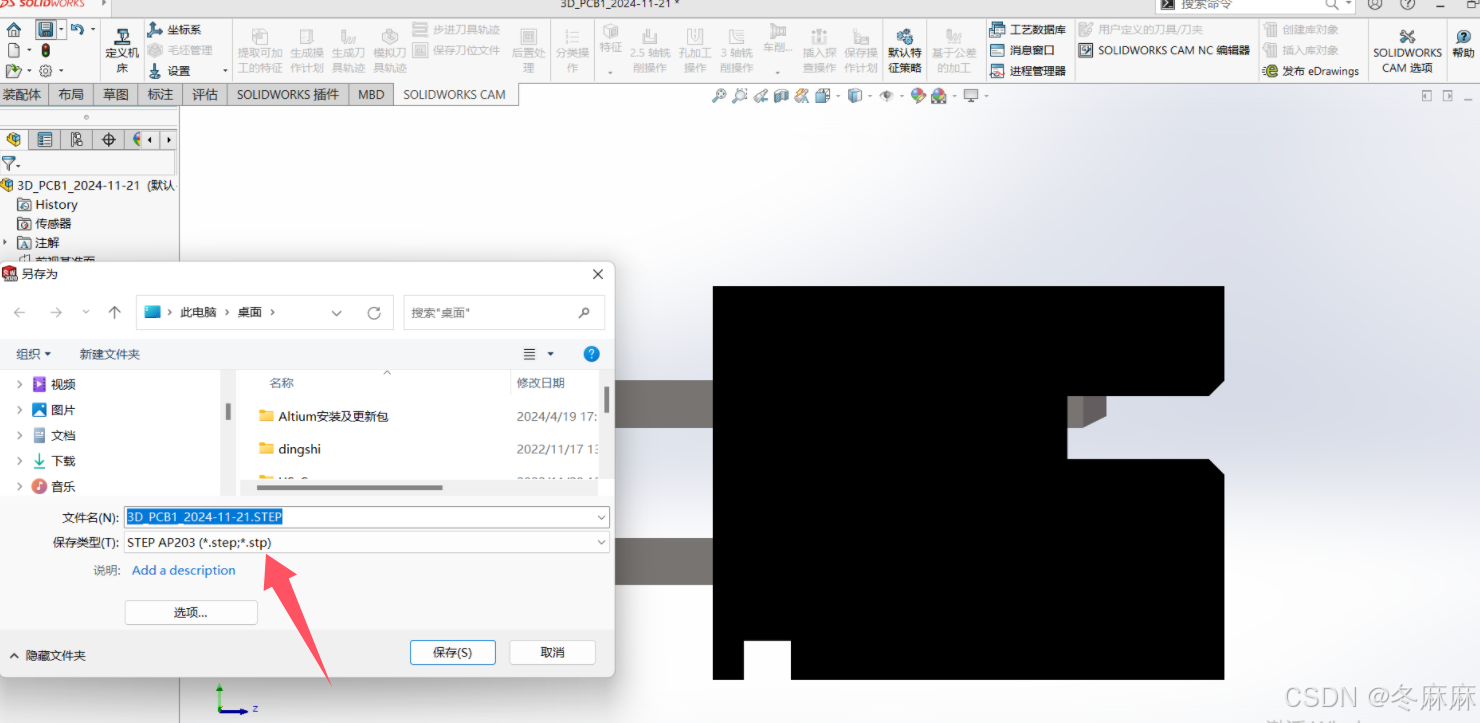

之后点击保存，注意保存类型为.step

弹出对话框，选择否

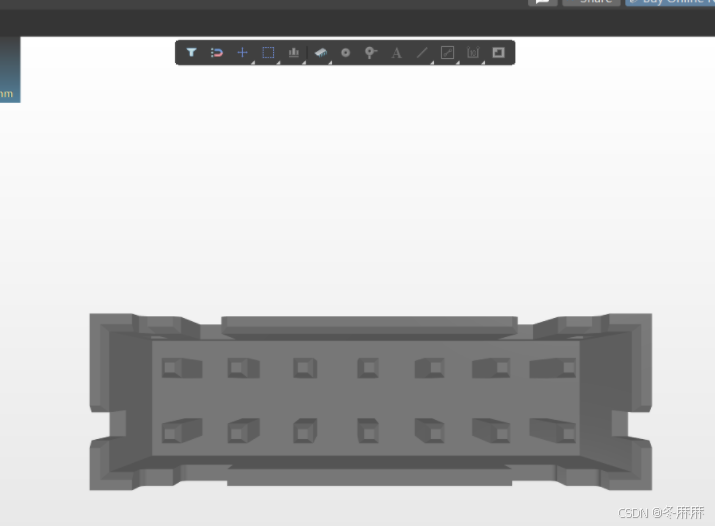

得到了3D模型，altiumDesigner中显示如下
