实战网络实验：从零搭建企业级网络（华三-HCL）

        从今天开始复习所有网络知识，利用HCL模拟器搭建网络实验，逐步完善网络。有时间就会更新。

---

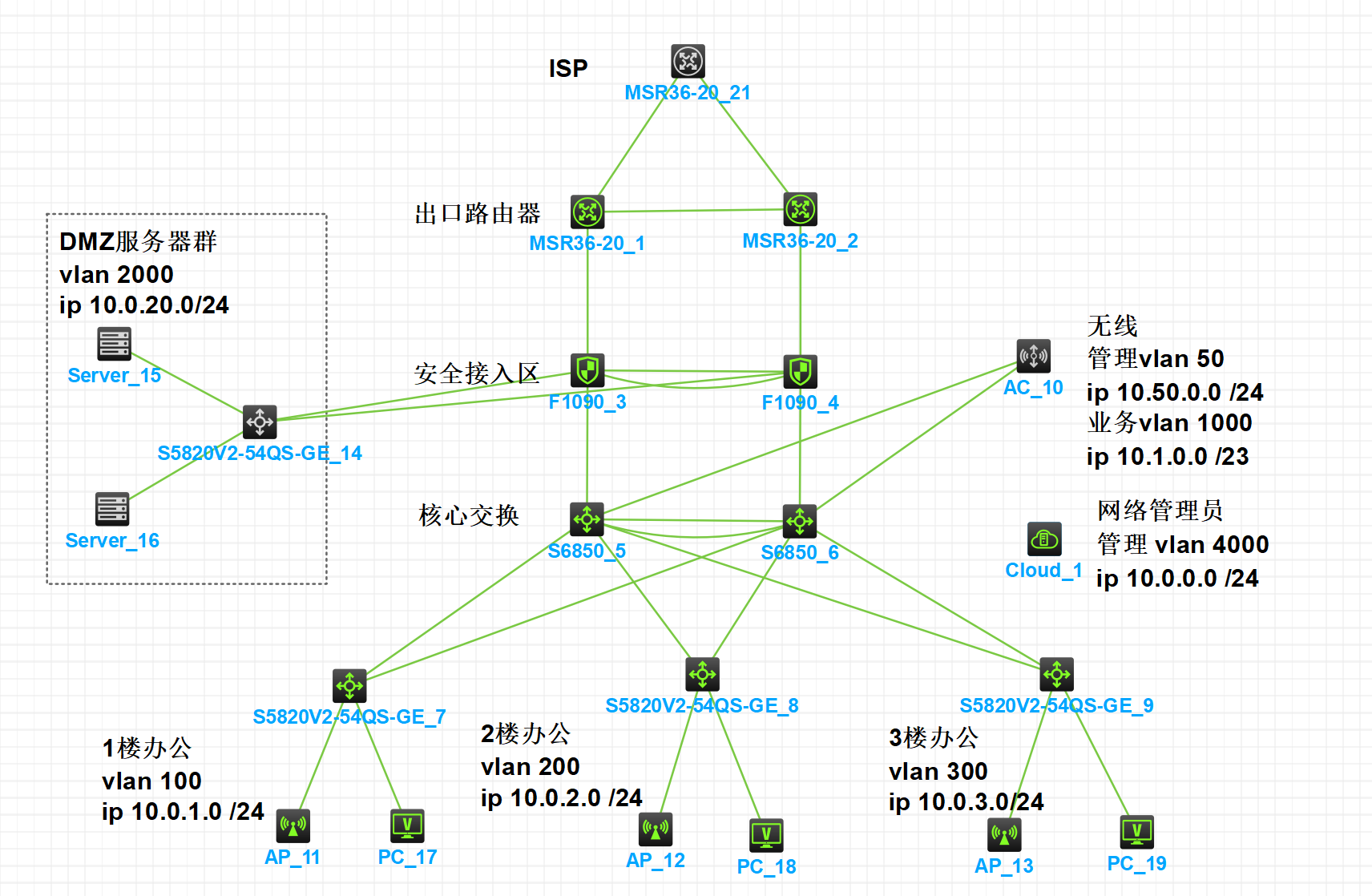

初步设计拓扑图：

下面我们就开始边配置边完善网络结构，尽量合理运用所有网络技术，契合实际网络中的应用场景。

一、LLDP链路层发现协议

     通过开启所有设备的LLDP能力，方便观察设备之间链路连接关系。

lldp  global  enable

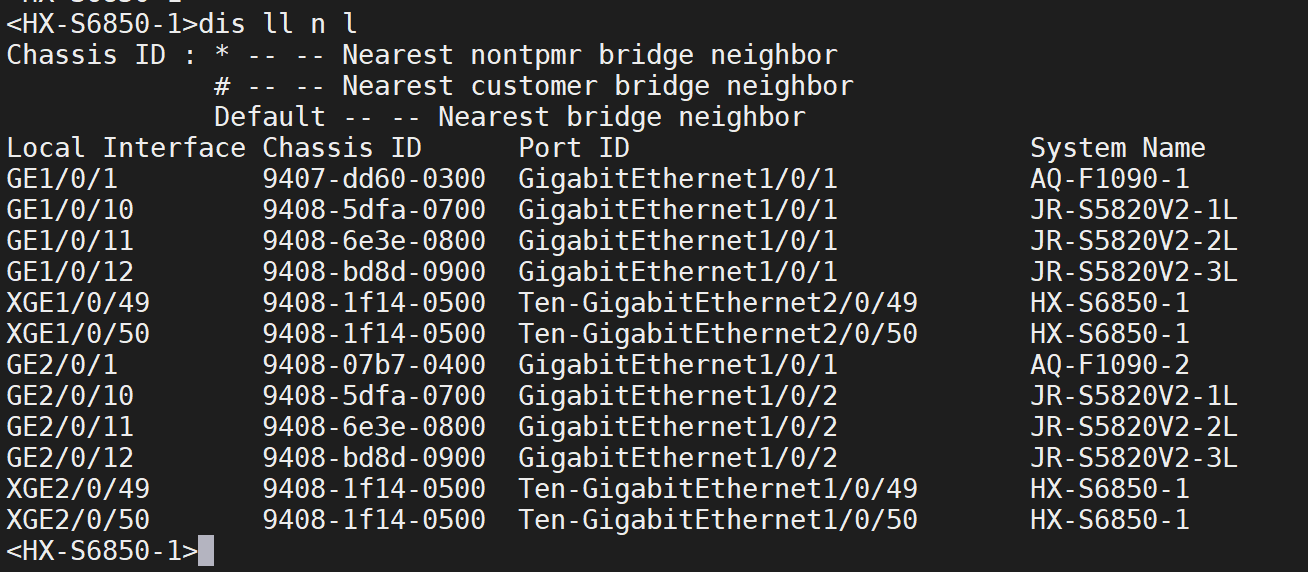

        查看LLDP连接信息：

二、irf虚拟化

        2台核心交换机做堆叠，虚拟为1台设备，提升设备级冗余能力。

HX-S6850-1配置：
[HX-S6850-1]irf member 1 priority 32
[HX-S6850-1]interface  Ten-GigabitEthernet 1/0/49
[HX-S6850-1-Ten-GigabitEthernet1/0/49]shutdown
[HX-S6850-1]interface  Ten-GigabitEthernet 1/0/50
[HX-S6850-1-Ten-GigabitEthernet1/0/50]shutdown
[HX-S6850-1]irf-port 1/1
[HX-S6850-1-irf-port1/1]port group  interface  Ten-GigabitEthernet 1/0/49
[HX-S6850-1-irf-port1/1]port group  interface  Ten-GigabitEthernet 1/0/50
[HX-S6850-1-Ten-GigabitEthernet1/0/49]undo shutdown
[HX-S6850-1]interface  Ten-GigabitEthernet 1/0/50
[HX-S6850-1-Ten-GigabitEthernet1/0/50]undo shutdown
<HX-S6850-1>save
[HX-S6850-1]irf-port-configuration active

HX-S6850-2配置：
[HX-S6850-2]irf member 1 renumber 2
<HX-S6850-2>reboot
[HX-S6850-2]irf member 2 priority 10
[HX-S6850-2]interface  Ten-GigabitEthernet 1/0/49
[HX-S6850-2-Ten-GigabitEthernet1/0/49]shutdown
[HX-S6850-2]interface  Ten-GigabitEthernet 1/0/50
[HX-S6850-2-Ten-GigabitEthernet1/0/50]shutdown
[HX-S6850-2]irf-port 2/2
[HX-S6850-2-irf-port2/2]port group  interface  Ten-GigabitEthernet 1/0/49
[HX-S6850-
