一分钟学会CAD多线段测量？小白看完秒懂！

我们在进行测量的时候，很多时候需要测量的不仅仅是一条单段线的长度，而是需要测量一条多段线的长度，甚至一个图形的边长等等，那么怎么来进行多段线的测量呢？

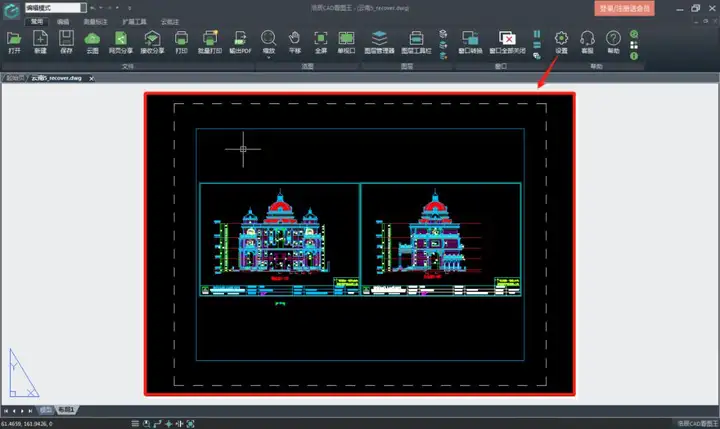

在浩辰CAD看图王电脑版中，提供的测量功能有：距离测量、面积测量、快速测量、坐标测量、半径测量、角度测量、弧长测量以及圆面积测量等等，方便大家对图纸进行多种测量。

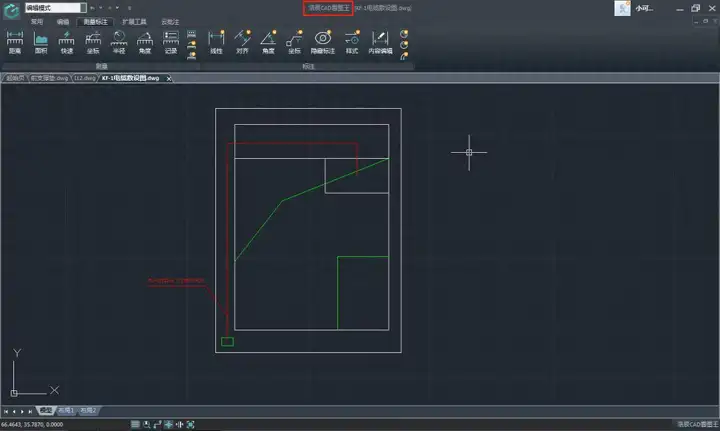

今天主要来给大家介绍一下如何使用距离测量功能来测量多段线的长度，以下图为例，我们来测量一下图纸中红色电缆敷设的总长度，一起来看吧！

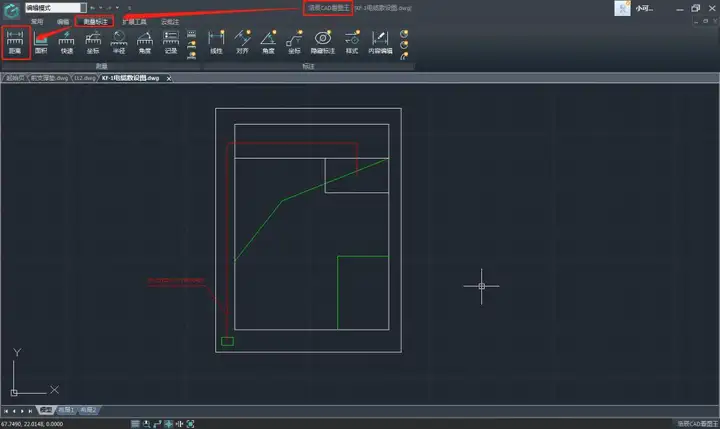

1.在浩辰CAD看图王电脑版界面上方点击“测量标注”，在“测量标注”菜单栏中选择“距离”测量。

2.在界面上选择需要测量长度的多段线的各个拐点，选择后的多段线部分呈现黄色。

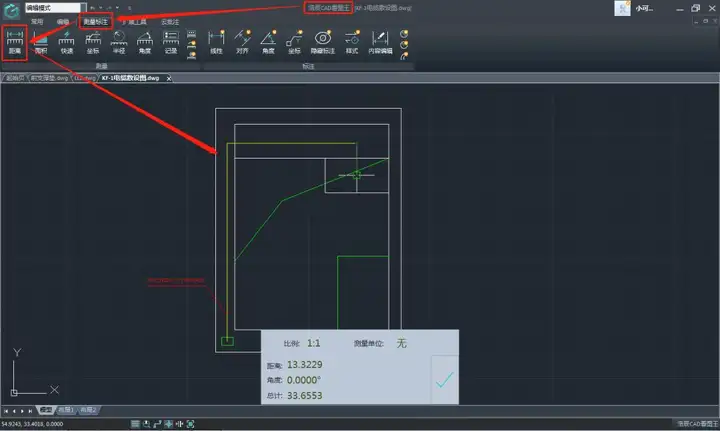

3.选择所有的多段线拐点之后回车，被测量的多段线呈现黄色虚线，界面下方的测量对话框中总计显示的就是该多段线的总长度。

PS：使用测量功能需要知道以下小知识哦！

1、测量的时候在“编辑模式”下，打开界面下方的对象捕捉，可以让测量更加快速和精准哦！

2、测量的时候可以在“标注样式”里面设置测量的比例以及单位哦！

3、测量对话框中前两行中的距离和角度指的都是测量最后一段的距离和角度哦！

4、点击测量对话框后面的√，可以将测量结果进行保存，保存后的测量结果可在界面上方的“记录”里面查看哦！
