嘉立创EDA2kicad封装符号库转换工具

在电子设计领域，嘉立创EDA和KiCad作为两款备受青睐的开源EDA工具各有优势。嘉立创EDA凭借其直观的操作界面、高效的在线协作能力以及与嘉立创PCB制造服务的深度整合脱颖而出；KiCad则以其专业的功能设计、丰富的元件库资源和跨平台兼容性赢得众多工程师和爱好者的认可。

当需要在KiCad中继续处理嘉立创EDA设计的电路原理图或PCB时，特别是在进行仿真分析、团队协作或使用特定功能时，元件库的格式转换就变得至关重要。幸运的是，开源社区开发的EasyKiConverter工具能够高效完成这一转换任务。本文将逐步指导您如何利用该工具实现嘉立创EDA元件库到KiCad的无缝迁移。

---

准备工作

为确保转换过程顺利进行，请提前准备好以下工具和环境：

1. KiCad软件：建议安装6.0及以上版本，可通过官方网站获取
2. EasyKiConverter工具：从GitHub仓库下载最新版本
   注：如果 GitHub无法访问可通过本片博客绑定的资源进行下载

---

详细操作指南

第一步：使用EasyKiConverter转换元件库

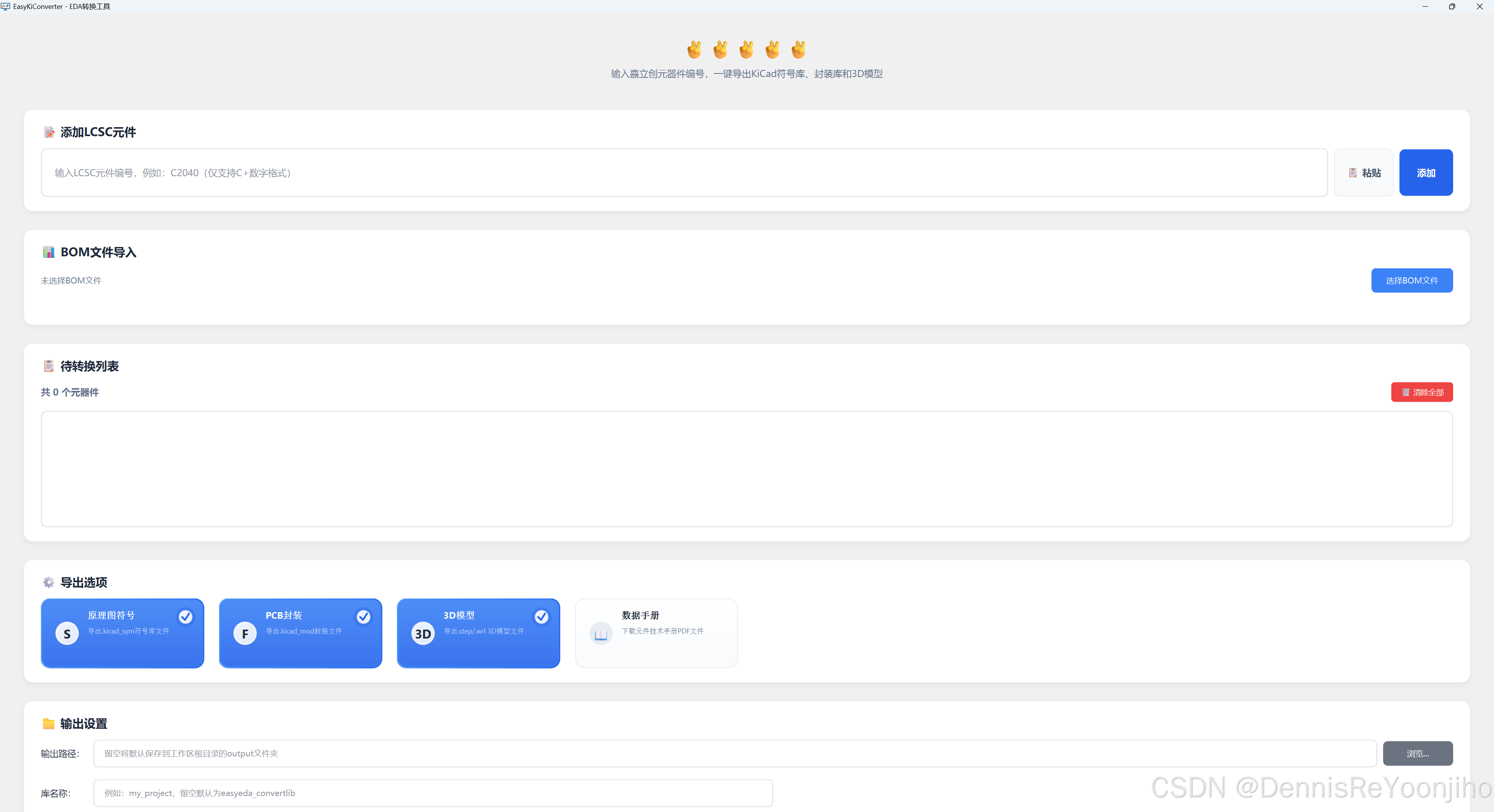

1. 启动工具



   注：该工具为开源项目，可通过GitHub查看源代码确保安全性

2. 输入元件编号

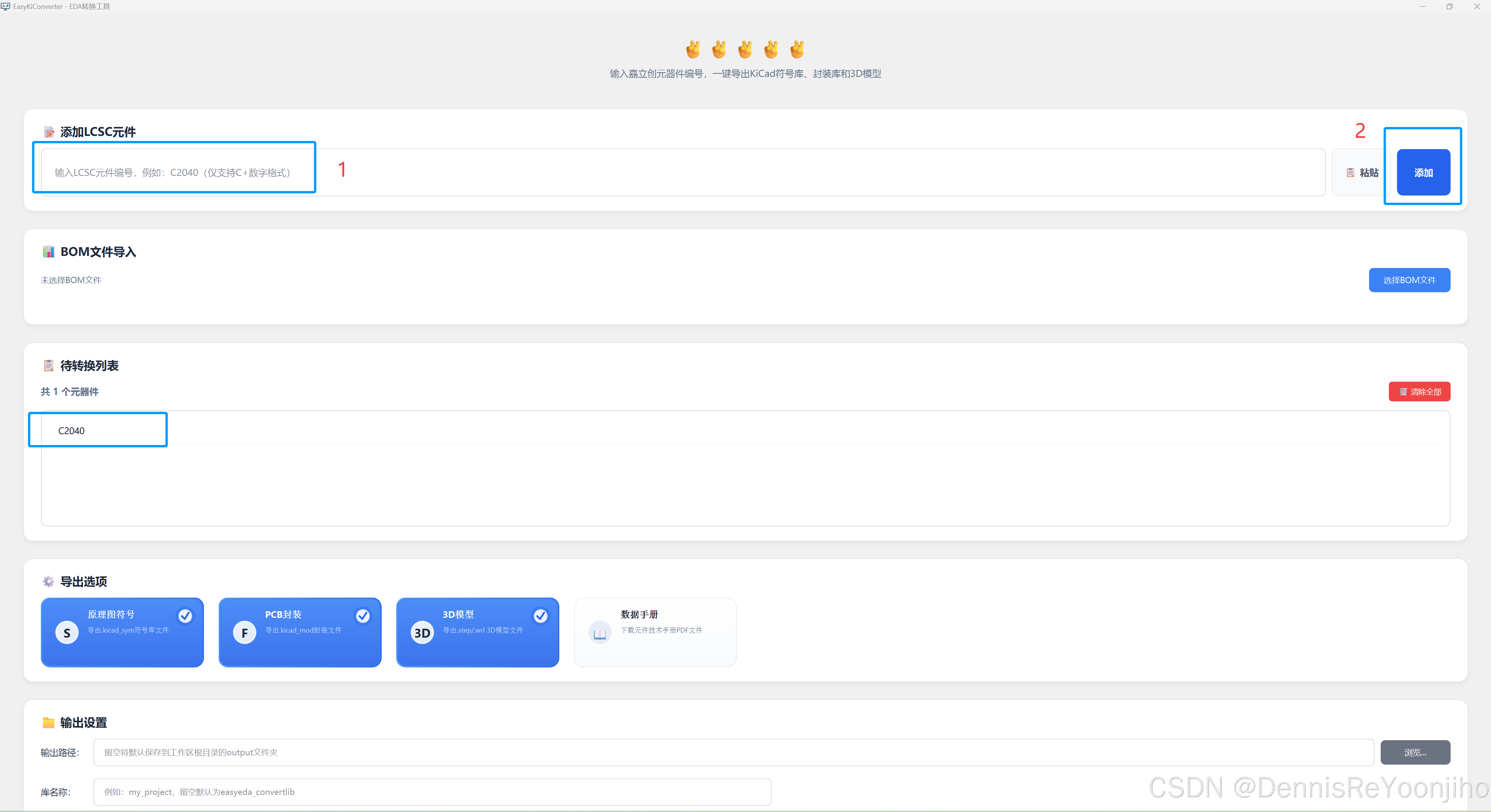

   在文本框中输入嘉立创EDA的元件编号（回车添加或者电机添加按钮将元器件添加到原件列表）


3. 执行导出操作

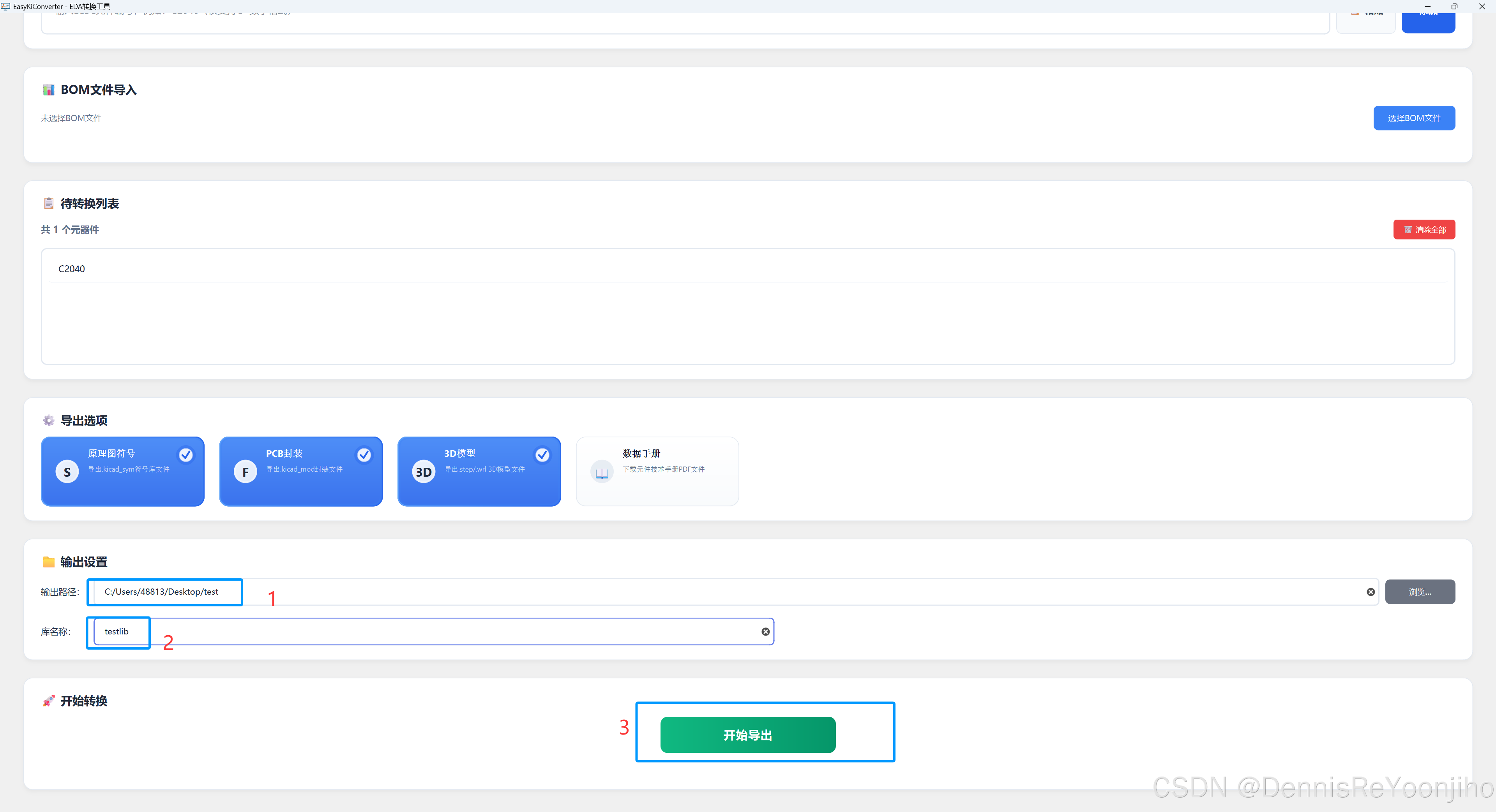

   选择输出路径后点击导出按钮


4. 查看导出结果

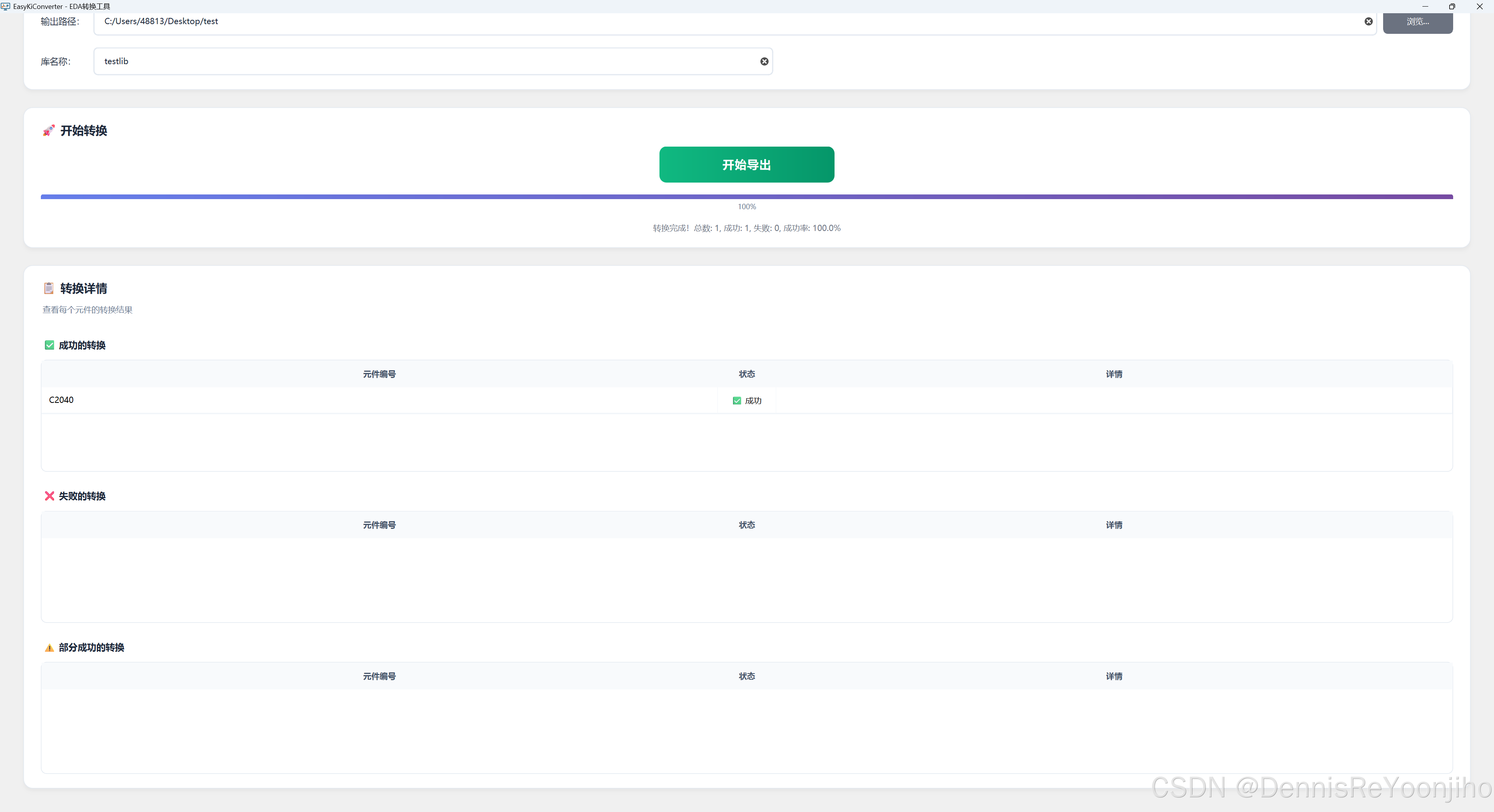

   完成导出后会显示统计信息，如遇问题可通过GitHub提交issue


第二步：在KiCad中导入转换后的库文件

1. 加载符号库




   添加成功后即可在库中检索


2. 加载封装库




   成功添加后即可在封装库中检索


3D封装注意事项

需手动关联3D模型文件，部分模型可能需要调整位置参数

END

如果您在使用过程中遇到任何问题，欢迎通过以下方式反馈：

1. GitHub Issues：
   • 访问项目仓库的 Issues 页面
   • 点击"New issue"按钮创建新问题
   • 请详细描述您遇到的问题，包括：
     • 使用的软件版本号
     • 操作系统环境
     • 问题重现步骤
     • 期望的行为与实际行为的对比
     • 相关的错误日志或截图
