本文详细解释了OSPF协议的不同报文类型、建立邻居的条件，以及如何通过修改RouterID进行测试，并介绍了OSPF状态机的调试过程。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

字段	长度	含义
Version	1字节	版本，OSPF的版本号。对于OSPFv2来说，其值为2。
Type	1字节	类型，OSPF报文的类型，有下面几种类型： 1：Hello报文；● 2：DD报文；● 3：LSR报文；● 4：LSU报文；● 5：LSAck报文。
Packet length	2字节	OSPF报文的总长度，包括报文头在内，单位为字节
Router ID	4字节	发送该报文的路由器标识。
Area ID	4字节	发送该报文的所属区域。
Checksum	2字节	校验和，包含除了认证字段的整个报文的校验和。
AuType	2字节	验证类型，值有如下几种表示：● 0：不验证。● 1：简单认证。● 2：MD5认证。
Authentication	8字节	鉴定字段，其数值根据验证类型而定：● 当验证类型为0时未作定义。● 类型为1时此字段为密码信息 ● 类型为2时此字段包括Key ID、MD5验证数据长度和序列号的信 MD5验证数据添加在OSPF报文后面，不包含在Authenticaiton字段

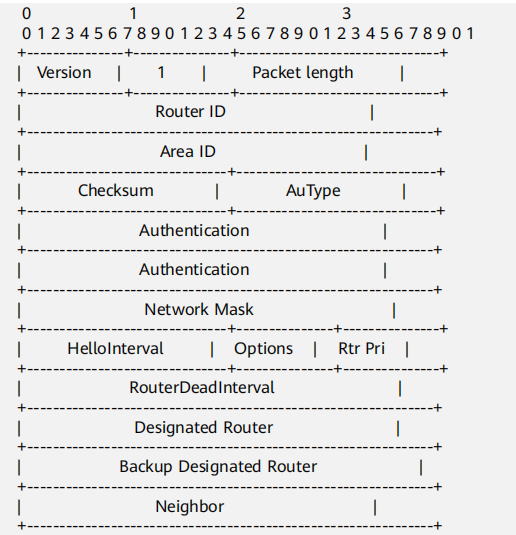

Network Mask	32比特	发送Hello报文的接口所在网络的掩码。
Hello lnterval	16比特	发送Hello报文的时间间隔。
OptionS	8比特	可选项： E：允许Flood AS-External-LSAs MC：转发IP组播报文 N/P：处理Type-7 LSAs DC：处理按需链路
Rtr Pri	8比特	DR优先级。默认为1。如果设置为0，则路由器不能参与DR或BDR的选举。
Router Dead Interval	32比特	失效时间。如果在此时间内未收到邻居发来的Hello报文，则认为邻居失效。
Designated Router	32比特	DR的接口地址。
Backup Designated Router	32比特	BDR的接口地址。
Neighbor	32比特	邻居，以Router ID标识。

建立邻居的五个必要条件，其中之一不满足，则无法建立邻居：

Router ID不能相同
Area ID必须相同。OSPF区域分割点在路由器接口上。
AuType需要相同，Authentication能经过认证
Hello lnterval，Dead Interval必须一样。
OptionS中的E位和N/P需要一致。

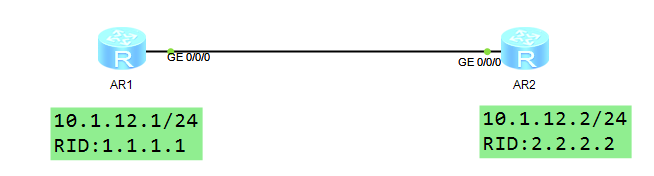

测试将AR1 router-id改为和AR2一样。

[R1]ospf router-id 2.2.2.2
<R1>reset ospf counter  # 重置计数器，方便查看错误
<R1>reset ospf process

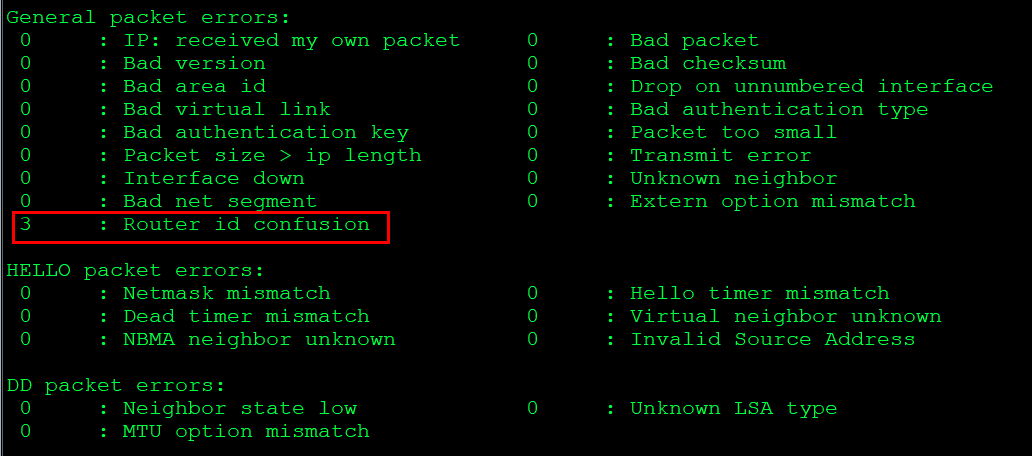

<R1>display  ospf error

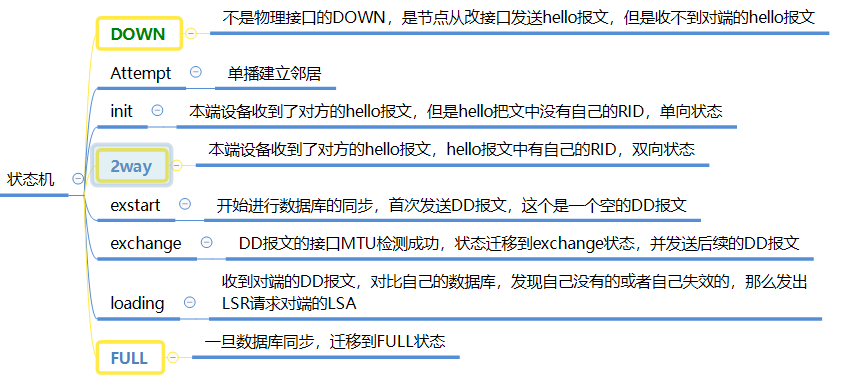

OSPF状态机

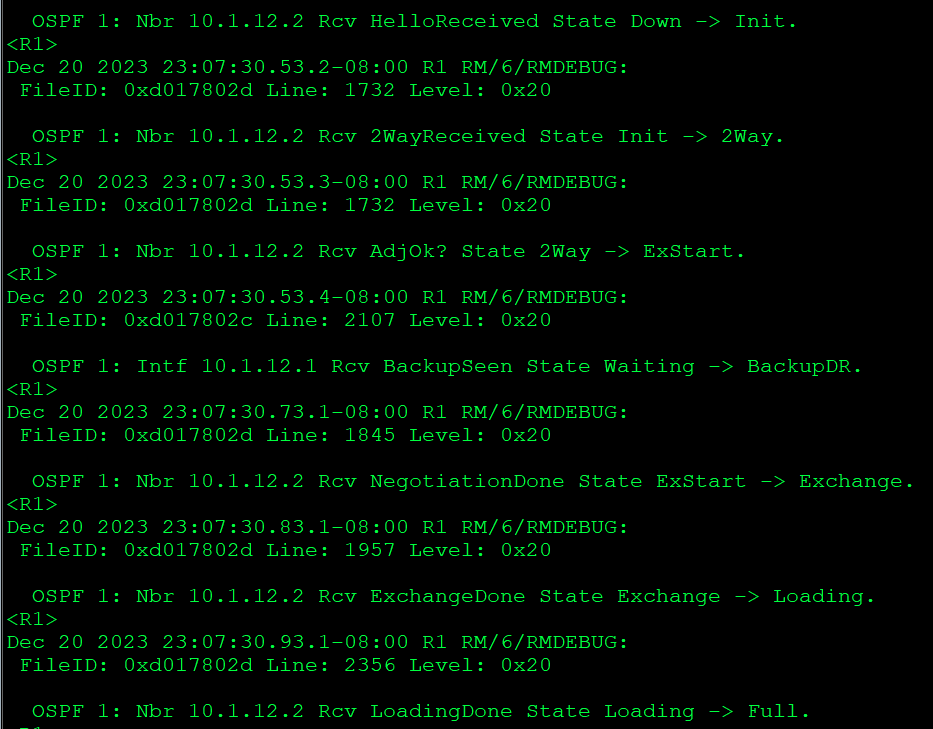

可以在终端debug看到OSPF状态变迁

<R1>terminal debugging
<R1>debugging ospf event
<R1>reset ospf process
