OrCAD 17.2/17.4开启Macro宏菜单，调用宏指令，但宏指令无法执行成功

原创 已于 2022-03-26 15:28:08 修改 · 2.5k 阅读 · 4 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#其他

于 2022-03-26 15:25:38 首次发布
本文介绍了如何在OrCAD 17.2或17.4中开启宏菜单，通过从16.6版本复制XML配置实现。尽管菜单成功显示，但执行宏指令时遇到问题，出现'Macro Player Unable to execute user macro.'的错误。目前，尽管宏菜单和指令可添加，但无法正常执行，期待OrCAD的后续更新修复此问题。

使用Orcad 17.2或者17.4的同学已经发现无法使用宏指令。但是17.4安装的文件夹中是有Macros文件夹的。文件夹在这里：C:\Cadence\SPB_17.4\tools\capture\macros

所以是否有机会开启macro宏菜单呢?答案是肯定的！

菜单和16.6几乎相同，所以从16.6中复制过来。
1.找到16.6的OrCAD_Capture.xml文件并打开
C:\Cadence\Cadence_SPB_16.6-2015\share\orResources\OrCAD_Capture\XML\ENU

2.找到17.4的OrCAD_Capture.xml文件并打开(不放心可以复制一份保存)
C:\Cadence\SPB_17.4\share\orResources\OrCAD_Capture\XML\ENU

3.找到16.6中OrCAD_Capture.xml关于MACRO的部分并复制。这是xml格式，一般都看得懂吧。

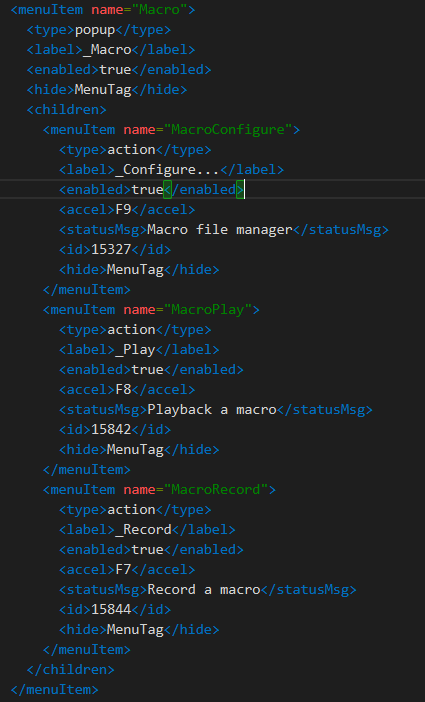

MACRO的菜单描述
4.然后复制到17.4的OrCAD_Capture.xml中，可以放到PCB菜单后面。记得保存。

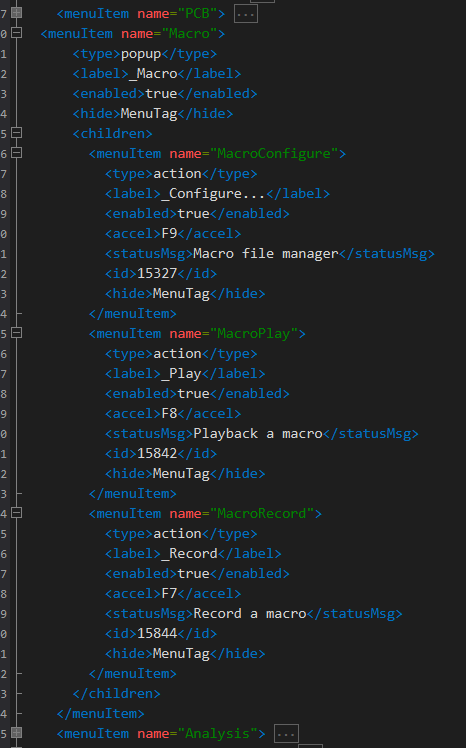

复制到17.4的菜单描述文件中
