案例介绍
本案例是在云主机（点击开发者空间，完成开发者空间领取）中安装PyCharm，并且基于PyTorch框架的手写体识别案例。
案例内容
1 概述
1.1 背景介绍
随着人工智能技术的飞速发展，图像识别技术在众多领域得到了广泛应用。手写体识别作为图像识别的一个重要分支，其在教育、金融、医疗等领域具有广泛的应用前景。本实验旨在利用深度学习框架PyTorch，结合MNIST手写体数据集，构建一个高效、准确的手写体识别系统。
本案例采用的MNIST数据库是一个大型手写数字数据库，通常用于训练各种图像处理系统。该数据库还广泛用于机器学习领域的培训和测试。MNIST数据集共有训练数据60000项、测试数据10000项。每张图像的大小为28*28（像素），每张图像都为灰度图像，位深度为8（灰度图像是0~255）。
1.2 适用对象
- 个人开发者
- 高校学生
1.3 案例时间
本案例总时长预计40分钟。

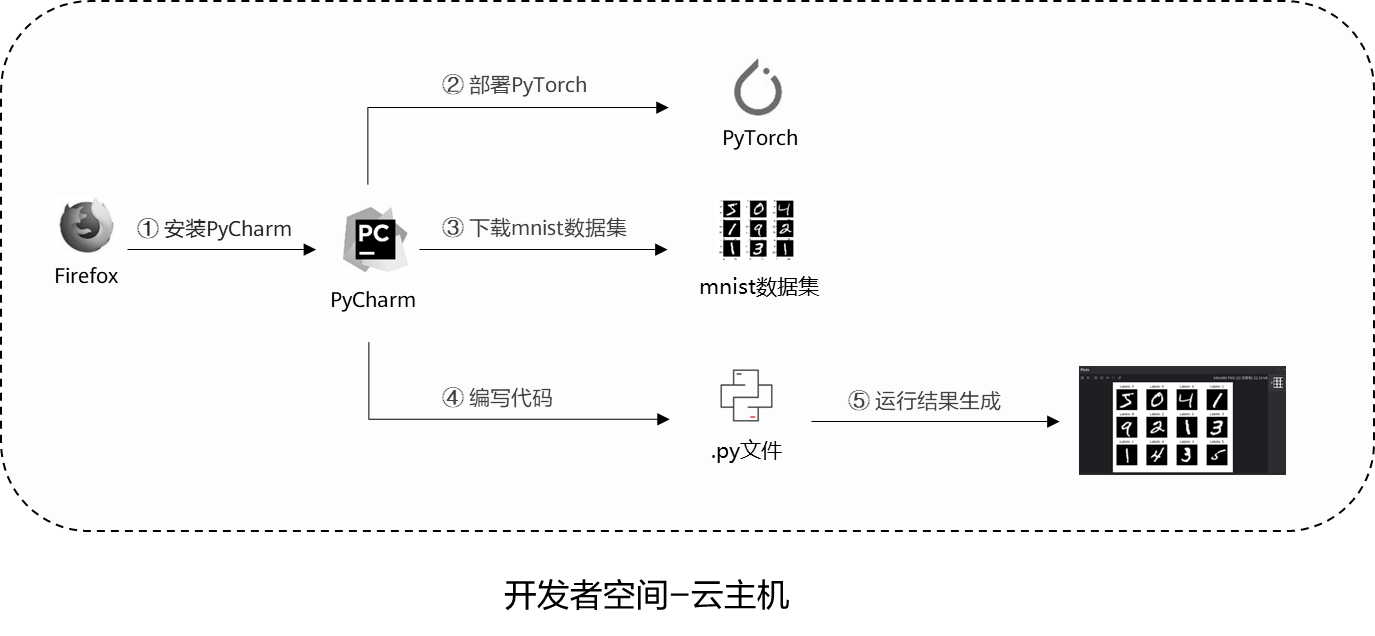

1.4 案例流程
说明：
① 下载并安装PyCharm；
② 创建Python文件，部署PyTorch；
③ 下载测试数据集、训练数据集和验证数据集；
④ 编写代码，实现手写体识别；
⑤ 运行代码，生成结果。
1.5 资源总览
| 云资源 | 消耗/时 | 时长/分钟 |
|---|---|---|
| 开发者空间-云主机 | 免费 | 40 |
合计：0元
2 操作步骤
2.0 登陆云主机
点击开发者空间，完成开发者空间领取，并进入到个人空间主页。

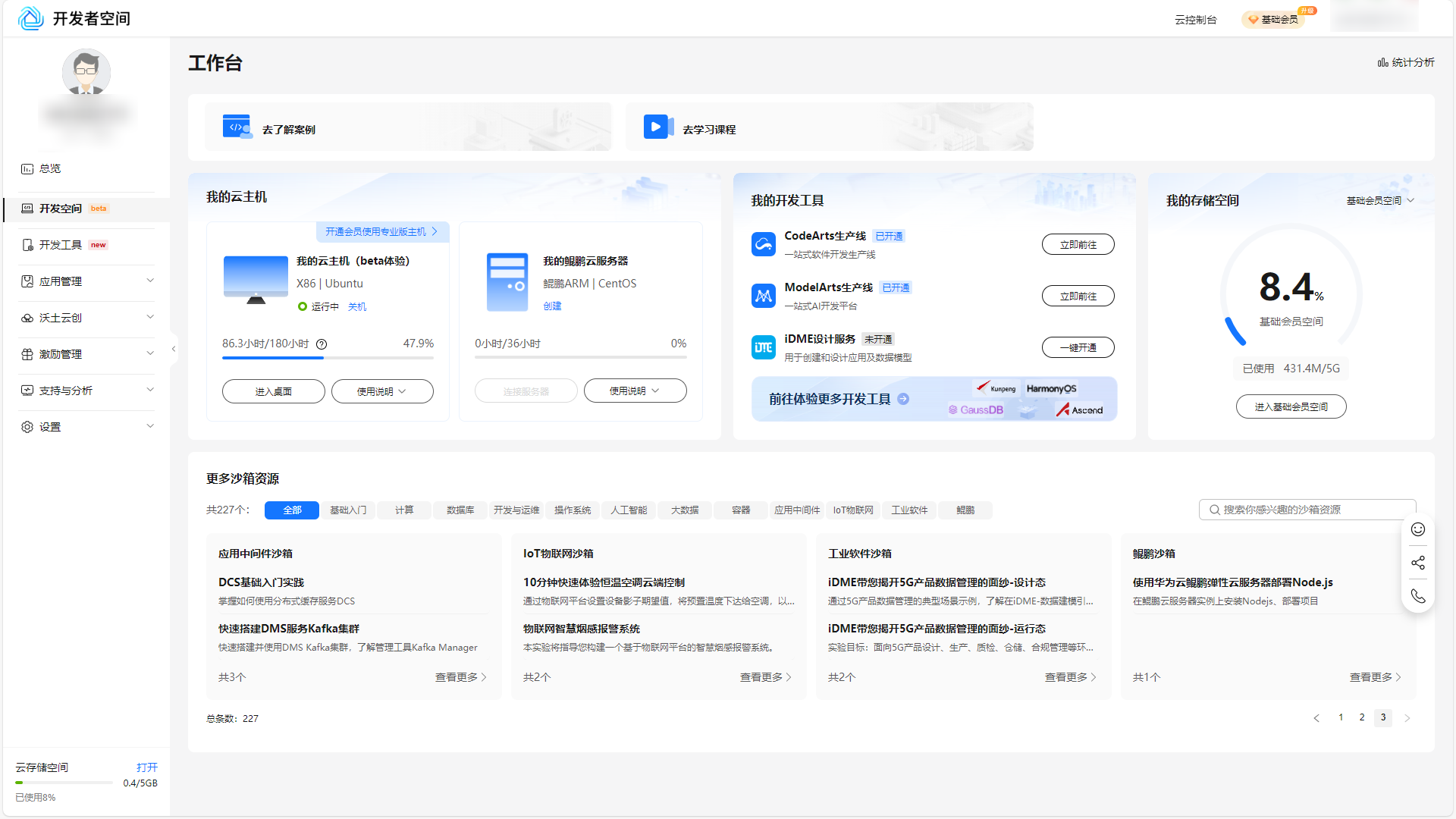

在开发者空间->我的云主机->我的云主机（beta体验）卡片，点击“进入桌面”按钮，进入云主机界面。
2.1 安装PyCharm
1.下载PyCharm

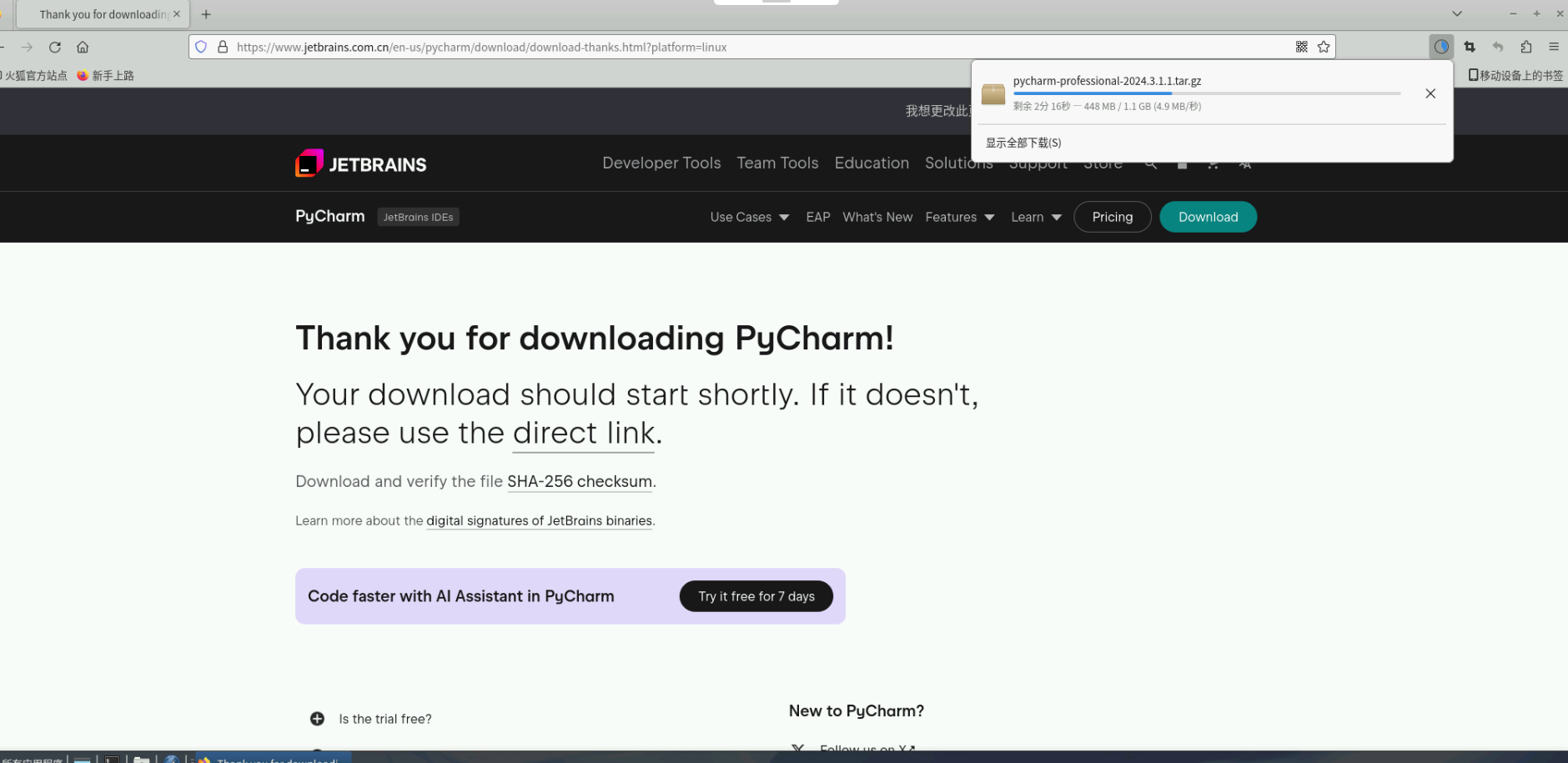

进入云主机，打开Firefox浏览器，访问PyCharm官网页面，打开后会自动下载PyCharm。
https://www.jetbrains.com.cn/en-us/pycharm/download/download-thanks.html?platform=linux

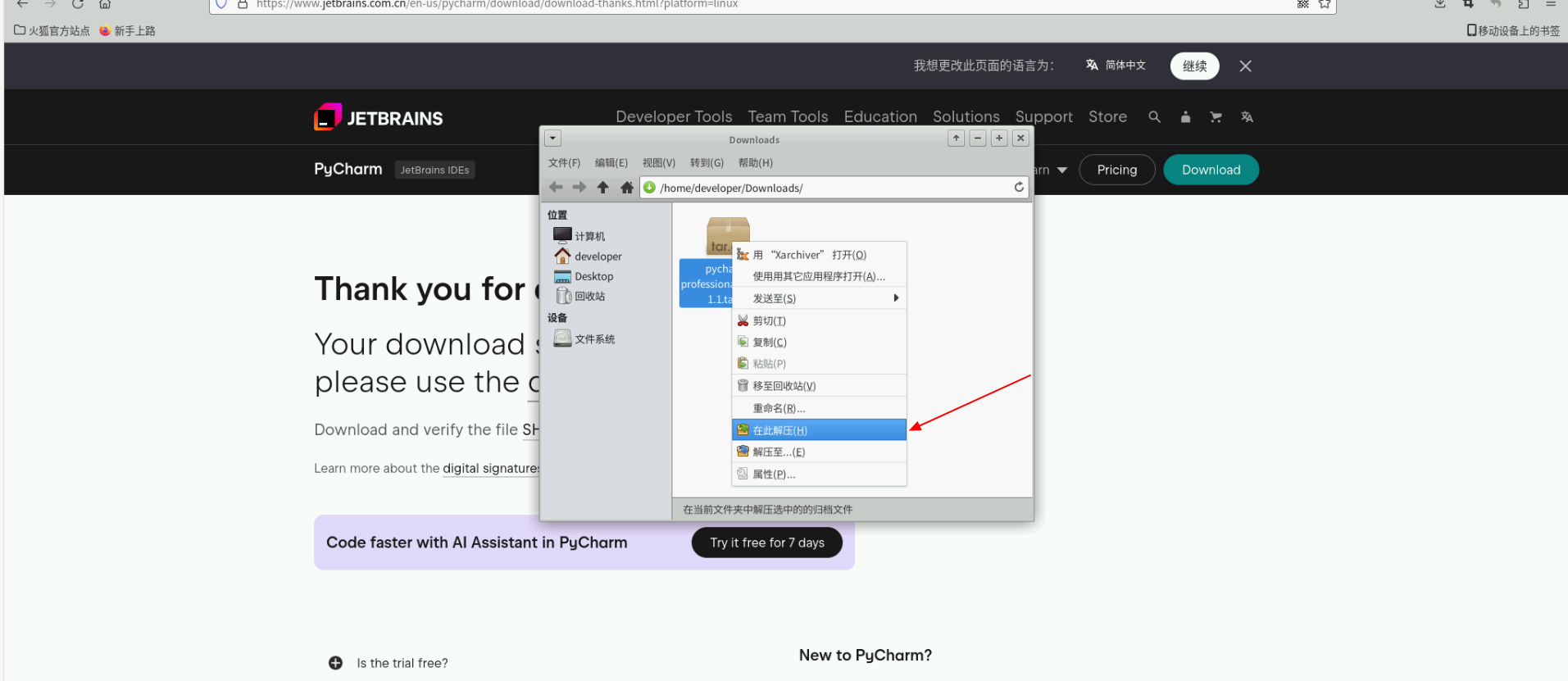

下载完毕后点击文件名后面的图标在存放目录下打开，打开后选择在此处解压。

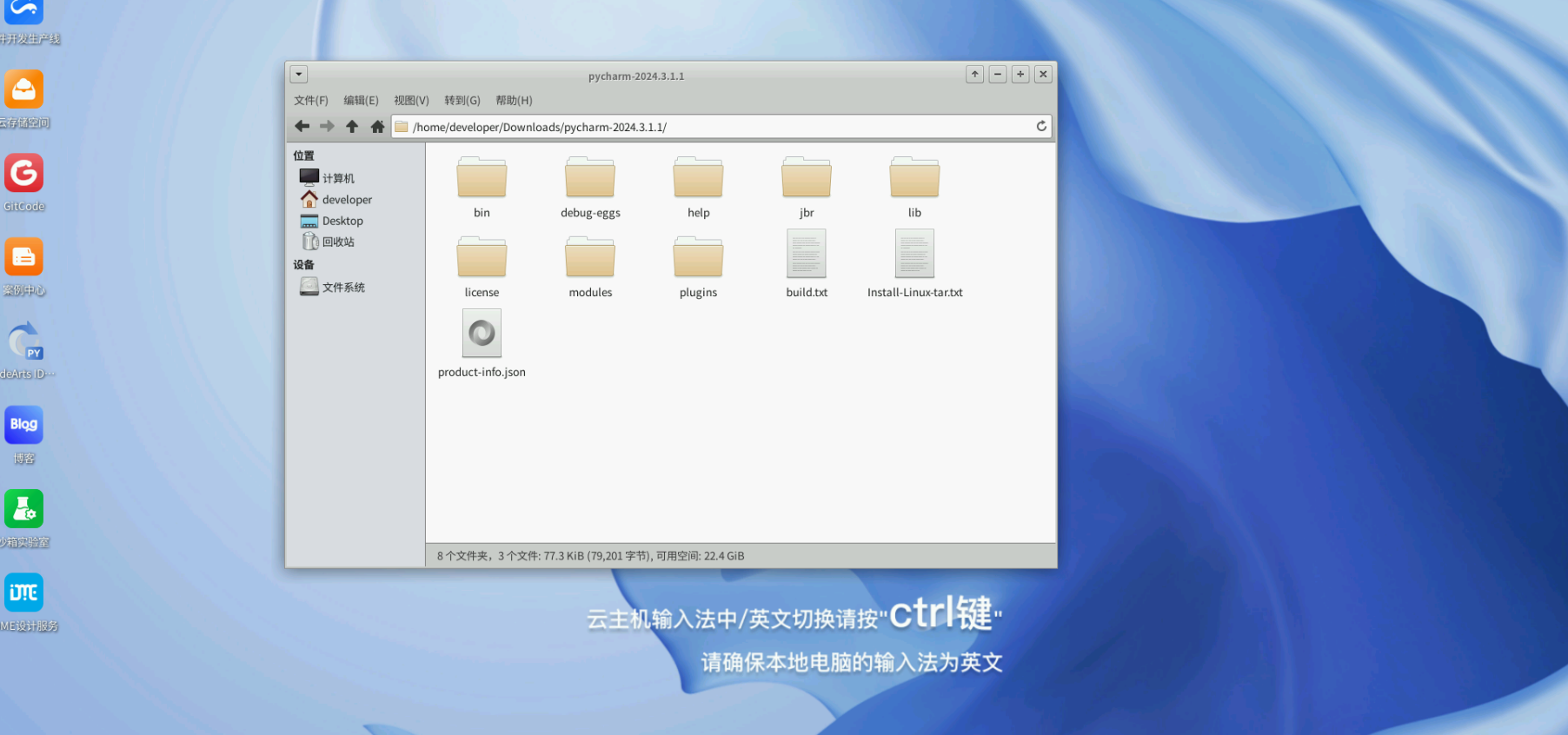

解压后进入到目录，目录内容显示如下。
2.安装PyCharm
进入到bin目录，在PyCharm图标双击打开PyCharm。打开PyCharm后显示如下，地区选择中国大陆后点击下一步。

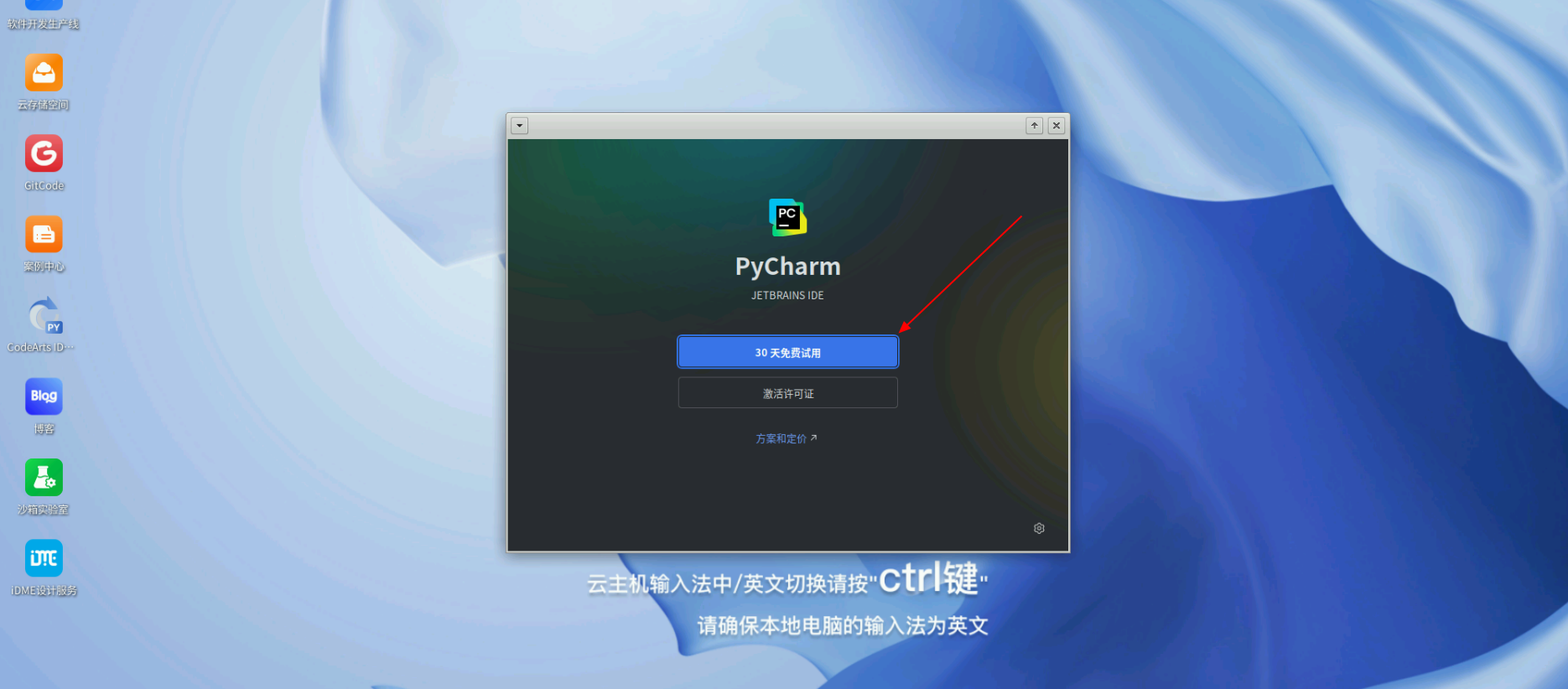

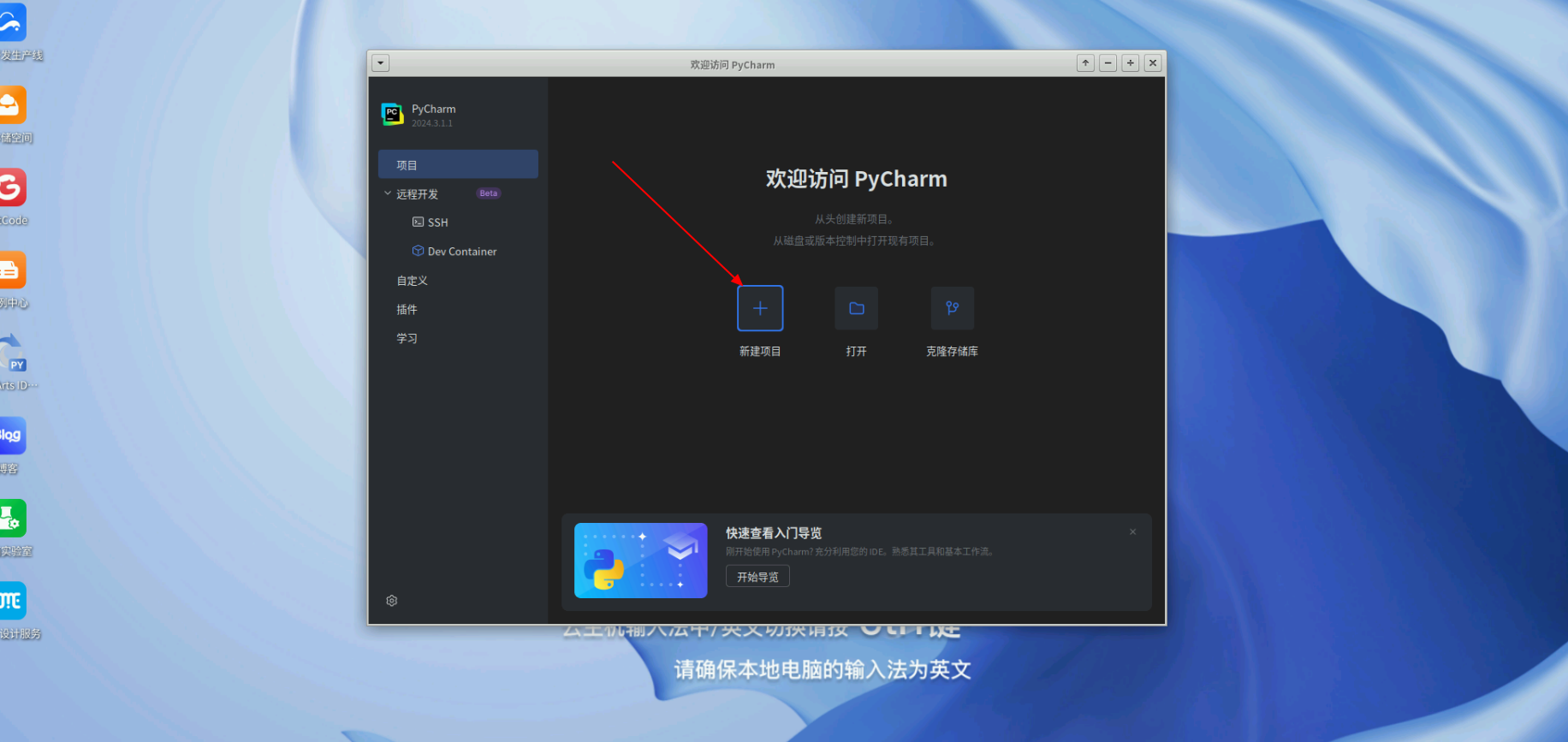

勾选同意后，点击继续。数据共享页面选择不发送，选择30天免费试用后进入到PyCharm界面。点击新建项目进行创建。
2.2 下载PyTorch框架
1.新建目录

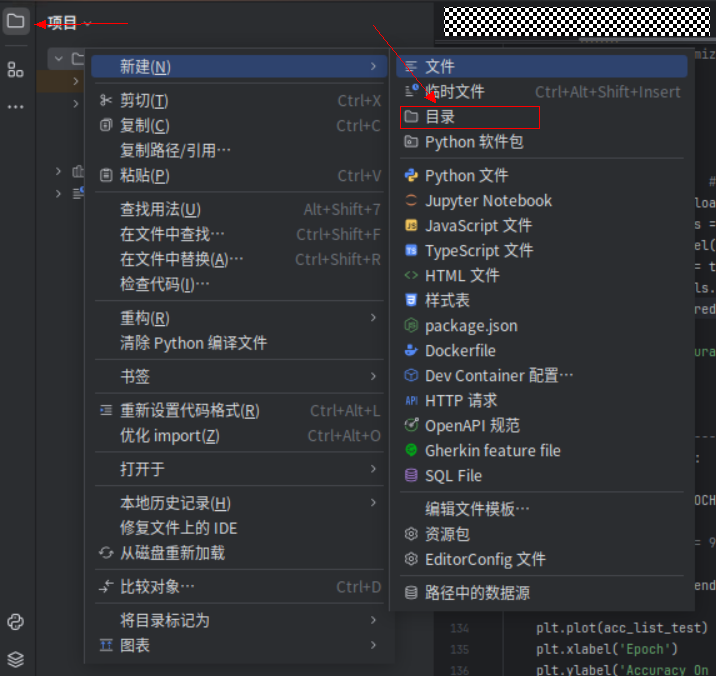

打开PyCharm，单击左上角图标在弹出的菜单中选择“新建>目录”，名称输入：demo。
2.新建文件

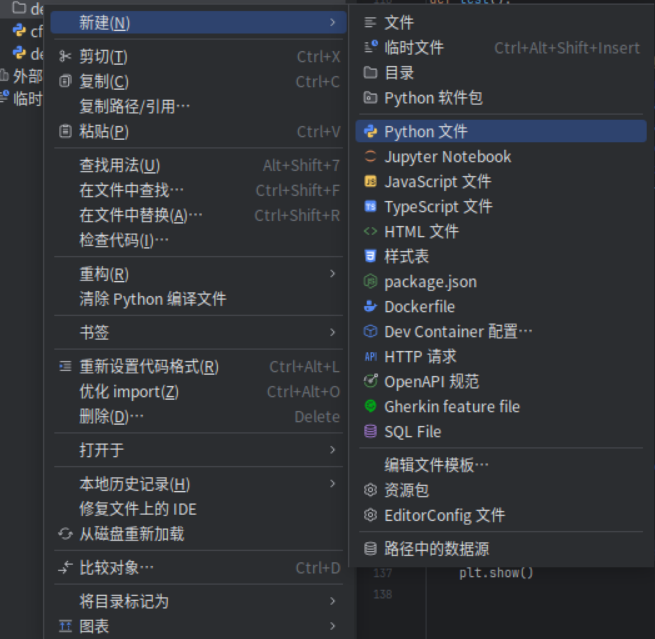

在PyCharm左侧新建的demo目录单击鼠标右键，在打开的菜单中选择“新建>Python文件”，Python文件名字，自定义即可。
3.部署Python框架

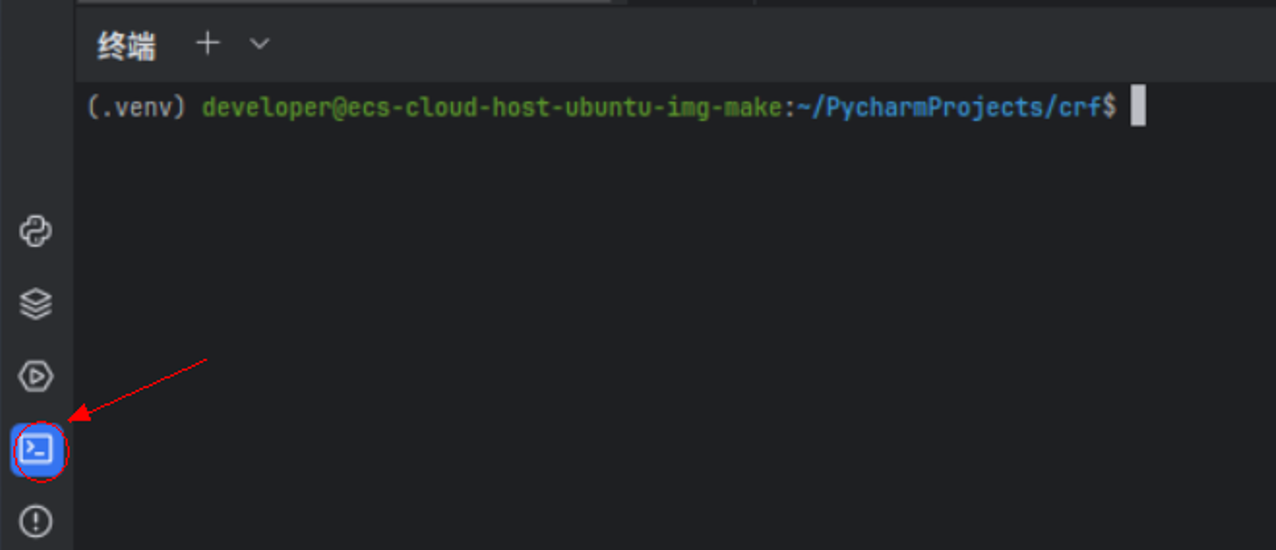

双击打开新建的Python文件，单击左下角图标打开终端。
在终端输入命令，部署Python框架。
pip3 install torch torchvision torchaudio --index-url https://download.pytorch.org/whl/cpu
2.3 数据集介绍
1.创建目录
在同一项目目录下创建文件夹data，在data目录下创建mnist目录。
2.数据集详细介绍
1)测试集图片，包含10000张图。
t10k-images.idx3-ubyte
2)标签集，包含10000张测试集图片所对应的标签。
t10k-labels.idx1-ubyte
3)训练集和验证集，包含55000张训练集和5000张验证集图片。
train-images.idx3-ubyte
4)标签集，包含训练集图片所对应的标签。
train-labels.idx1-ubyte
2.4 编写代码
1.创建和编写文件
在demo目录下新建一个py文件进行代码编辑。（复制文档中的Python代码时，可能会造成格式错误，可以从下载的试验资料中获取的demo.txt中获取代码内容！）
代码中使用的是卷积神经网络（CNN），在这段代码中用于处理MNIST手写数字识别任务，相比传统的全连接网络，它通过参数共享和稀疏交互减少了模型复杂度，利用卷积操作捕捉图像的局部特征，并通过池化层实现降维同时保持关键信息，提供了一定的平移不变性。堆叠多层卷积可以逐步提取从低级到高级的图像特征，有助于防止过拟合并改善梯度传播，使训练更深网络成为可能。
这段代码展示了使用PyTorch快速构建、训练CNN模型的方法，并通过每轮次输出准确率监控学习过程，体现了CNN在图形分类处理任务上的高效性和优越性能。
以下代码开发者点击下载进行获取：
import torch
import numpy as np
from matplotlib import pyplot as plt
from torch.utils.data import DataLoader
from torchvision import transforms
from torchvision import datasets
import torch.nn.functional as F
"""
卷积运算 使用mnist数据集，和10-4，11类似的，只是这里：1.输出训练轮的acc 2.模型上使用torch.nn.Sequential
"""
batch_size = 64
learning_rate = 0.01
momentum = 0.5
EPOCH = 10
transform = transforms.Compose([transforms.ToTensor(), transforms.Normalize((0.1307,), (0.3081,))])
# softmax归一化指数函数,其中0.1307是mean均值和0.3081是std标准差
train_dataset = datasets.MNIST(root='./data/mnist', train=True, transform=transform,download=True) # 本地没有就加上download=True
test_dataset = datasets.MNIST(root='./data/mnist', train=False, transform=transform,download=True) # train=True训练集，=False测试集
train_loader = DataLoader(train_dataset, batch_size=batch_size, shuffle=True)
test_loader = DataLoader(test_dataset, batch_size=batch_size, shuffle=False)
fig = plt.figure()
for i in range(12):
plt.subplot(3, 4, i+1)
plt.tight_layout()
plt.imshow(train_dataset.train_data[i], cmap='gray', interpolation='none')
plt.title("Labels: {}".format(train_dataset.train_labels[i]))
plt.xticks([])
plt.yticks([])
plt.show()
# 训练集乱序，测试集有序
class Net(torch.nn.Module):
def __init__(self):
super(Net, self).__init__()
self.conv1 = torch.nn.Sequential(
torch.nn.Conv2d(1, 10, kernel_size=5),
torch.nn.ReLU(),
torch.nn.MaxPool2d(kernel_size=2),
)
self.conv2 = torch.nn.Sequential(
torch.nn.Conv2d(10, 20, kernel_size=5),
torch.nn.ReLU(),
torch.nn.MaxPool2d(kernel_size=2),
)
self.fc = torch.nn.Sequential(
torch.nn.Linear(320, 50),
torch.nn.Linear(50, 10),
)
def forward(self, x):
batch_size = x.size(0)
x = self.conv1(x) # 一层卷积层,一层池化层,一层激活层(图是先卷积后激活再池化，差别不大)
x = self.conv2(x) # 再来一次
x = x.view(batch_size, -1) # flatten 变成全连接网络需要的输入 (batch, 20,4,4) ==> (batch,320), -1 此处自动算出的是320
x = self.fc(x)
return x # 最后输出的是维度为10的，也就是（对应数学符号的0~9）
model = Net()
# Construct loss and optimizer ------------------------------------------------------------------------------
criterion = torch.nn.CrossEntropyLoss() # 交叉熵损失
optimizer = torch.optim.SGD(model.parameters(), lr=learning_rate, momentum=momentum) # lr学习率，momentum冲量
# Train and Test CLASS --------------------------------------------------------------------------------------
# 把单独的一轮一环封装在函数类里
def train(epoch):
running_loss = 0.0 # 这整个epoch的loss清零
running_total = 0
running_correct = 0
for batch_idx, data in enumerate(train_loader, 0):
inputs, target = data
optimizer.zero_grad()
# forward + backward + update
outputs = model(inputs)
loss = criterion(outputs, target)
loss.backward()
optimizer.step()
# 把运行中的loss累加起来，为了下面300次一除
running_loss += loss.item()
# 把运行中的准确率acc算出来
_, predicted = torch.max(outputs.data, dim=1)
running_total += inputs.shape[0]
running_correct += (predicted == target).sum().item()
if batch_idx % 300 == 299: # 不想要每一次都出loss，浪费时间，选择每300次出一个平均损失,和准确率
print('[%d, %5d]: loss: %.3f , acc: %.2f %%'
% (epoch + 1, batch_idx + 1, running_loss / 300, 100 * running_correct / running_total))
running_loss = 0.0 # 这小批300的loss清零
running_total = 0
running_correct = 0 # 这小批300的acc清零
# torch.save(model.state_dict(), './model_Mnist.pth')
# torch.save(optimizer.state_dict(), './optimizer_Mnist.pth')
def test():
correct = 0
total = 0
with torch.no_grad(): # 测试集不用算梯度
for data in test_loader:
images, labels = data
outputs = model(images)
_, predicted = torch.max(outputs.data, dim=1) # dim = 1 列是第0个维度，行是第1个维度，沿着行(第1个维度)去找1.最大值和2.最大值的下标
total += labels.size(0) # 张量之间的比较运算
correct += (predicted == labels).sum().item()
acc = correct / total
print('[%d / %d]: Accuracy on test set: %.1f %% ' % (epoch+1, EPOCH, 100 * acc)) # 求测试的准确率，正确数/总数
return acc
# Start train and Test --------------------------------------------------------------------------------------
if __name__ == '__main__':
acc_list_test = []
for epoch in range(EPOCH):
train(epoch)
# if epoch % 10 == 9: #每训练10轮 测试1次
acc_test = test()
acc_list_test.append(acc_test)
plt.plot(acc_list_test)
plt.xlabel('Epoch')
plt.ylabel('Accuracy On TestSet')
plt.show()
以下是对上述代码中的参数设置的优化建议，开发者可以参考进行对比。
import torch
from torch import nn, optim
from torch.utils.data import DataLoader
from torchvision import transforms, datasets
# ... [其他不变的部分] ...
class Net(nn.Module):
def __init__(self):
super(Net, self).__init__()
self.conv1 = nn.Sequential(
nn.Conv2d(1, 10, kernel_size=5),
nn.BatchNorm2d(10), # 添加批量归一化
nn.ReLU(),
nn.MaxPool2d(kernel_size=2),
)
self.conv2 = nn.Sequential(
nn.Conv2d(10, 20, kernel_size=5),
nn.BatchNorm2d(20), # 添加批量归一化
nn.ReLU(),
nn.MaxPool2d(kernel_size=2),
nn.Dropout2d(), # 添加Dropout
)
self.fc = nn.Sequential(
nn.Linear(320, 50),
nn.ReLU(),
nn.Dropout(), # 添加Dropout
nn.Linear(50, 10),
)
# ... [其他不变的部分] ...
optimizer = optim.Adam(model.parameters(), lr=learning_rate) # 更换为Adam优化器
scheduler = optim.lr_scheduler.StepLR(optimizer, step_size=7, gamma=0.1) # 学习率调度器
# ... [其他不变的部分] ...
for epoch in range(EPOCH):
train(epoch)
acc_test = test()
scheduler.step() # 每个epoch更新学习率
acc_list_test.append(acc_test)
plt.plot(acc_list_test)
plt.xlabel('Epoch')
plt.ylabel('Accuracy On TestSet')
plt.show()

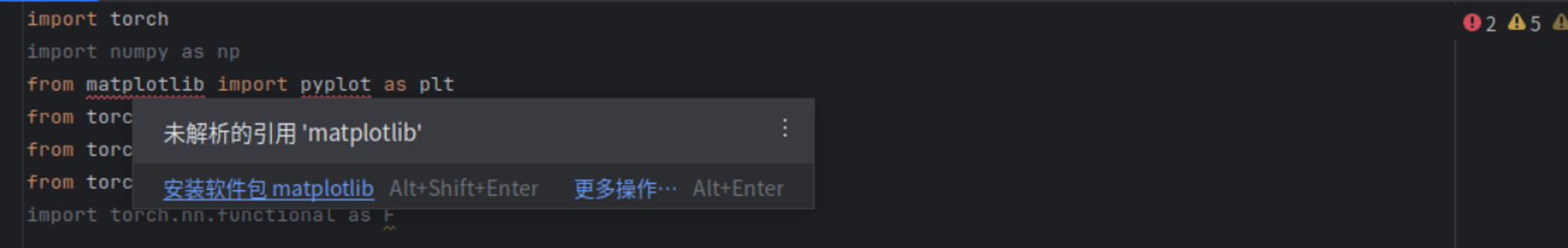

当代码编写完毕后在导包的部分会出现爆红(在包名下面会出现红色波浪线)的情况，直接将鼠标放到爆红(代码下方会出现)部分，会自动弹出下载，然后点击“下载”即可。如果没有弹出下载，请打开终端，在终端输入命令：pip3 install matplotlib 指令下载。
2.代码部分讲解

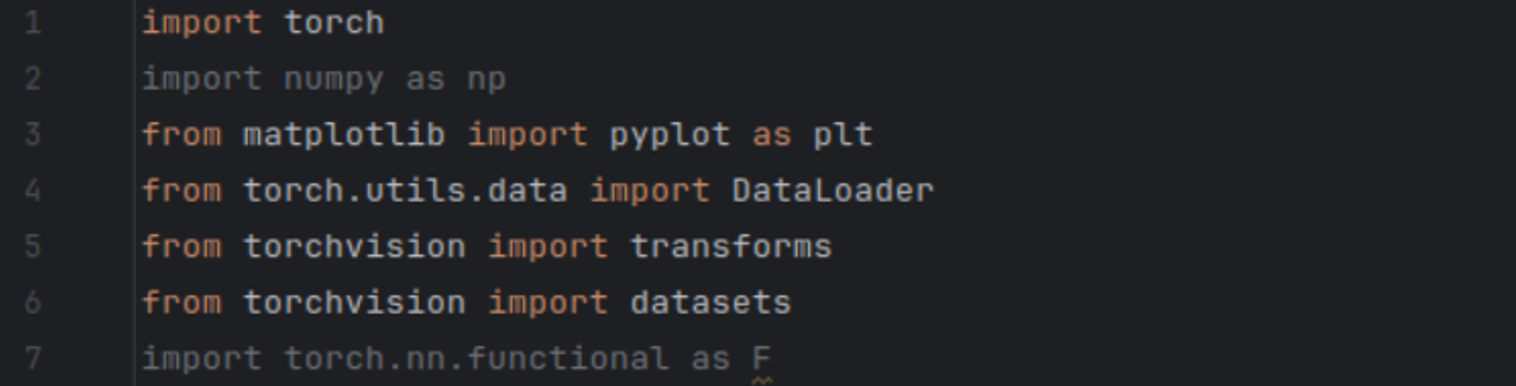

1)导入数据包
首先对于导包部分导入，Pytorch、NumPy、Matplotlib等库，用于进行深度学习模型的构建数据可视化。

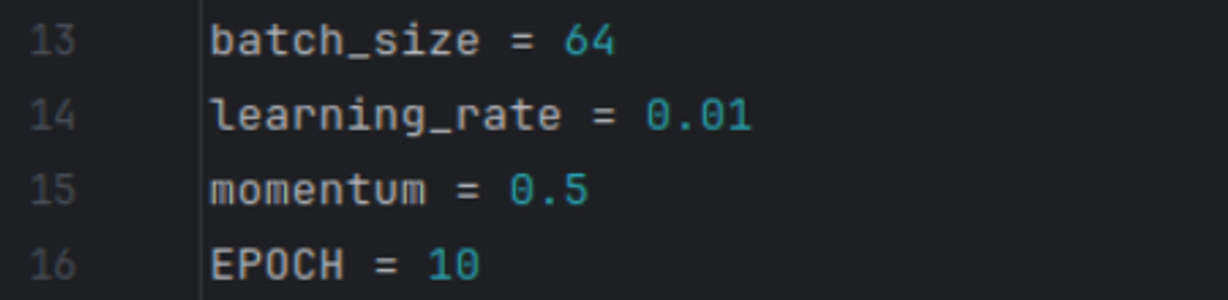

2)设置超参数
这里定义了几个训练过程中的重要参数:
- batch_size:每次训练的样本数量；
- Learning_rate:学习率，用于控制模型权重更新的幅度；
- momentum:动量，用于加速训练过程中的权重更新；
- EPOCH:训练的总轮数。
3)数据预处理
这一串代码定义了数据预处理的流程，包括将图片转换为张量，并进行标准理。

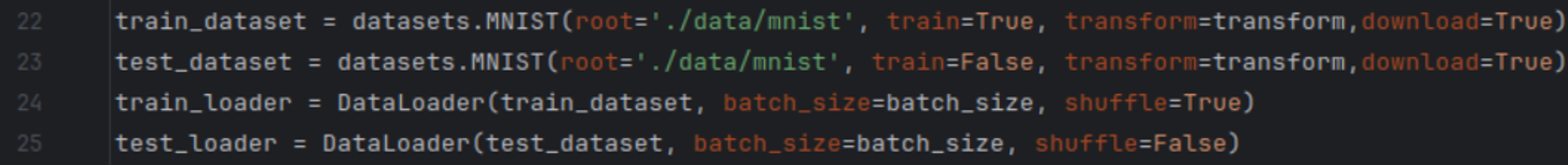

加载MNIST数据集，并将其分为训练集和测试集，同时用DataLoader来批量加载数据集。

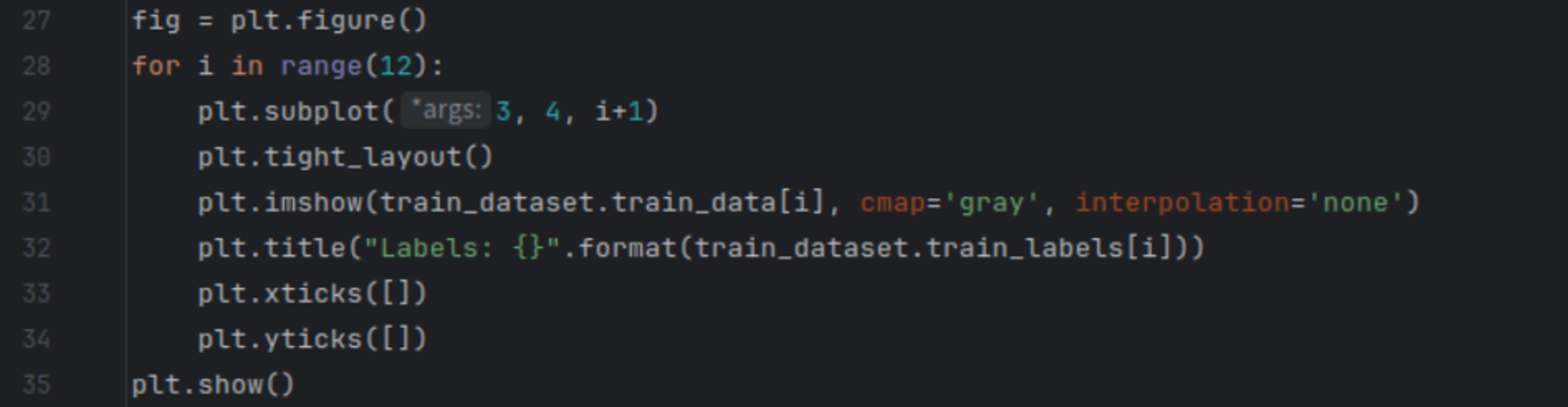

使用Matplotlib显示部分训练数据，以便直观地了解数据集。
4)创建模型和函数

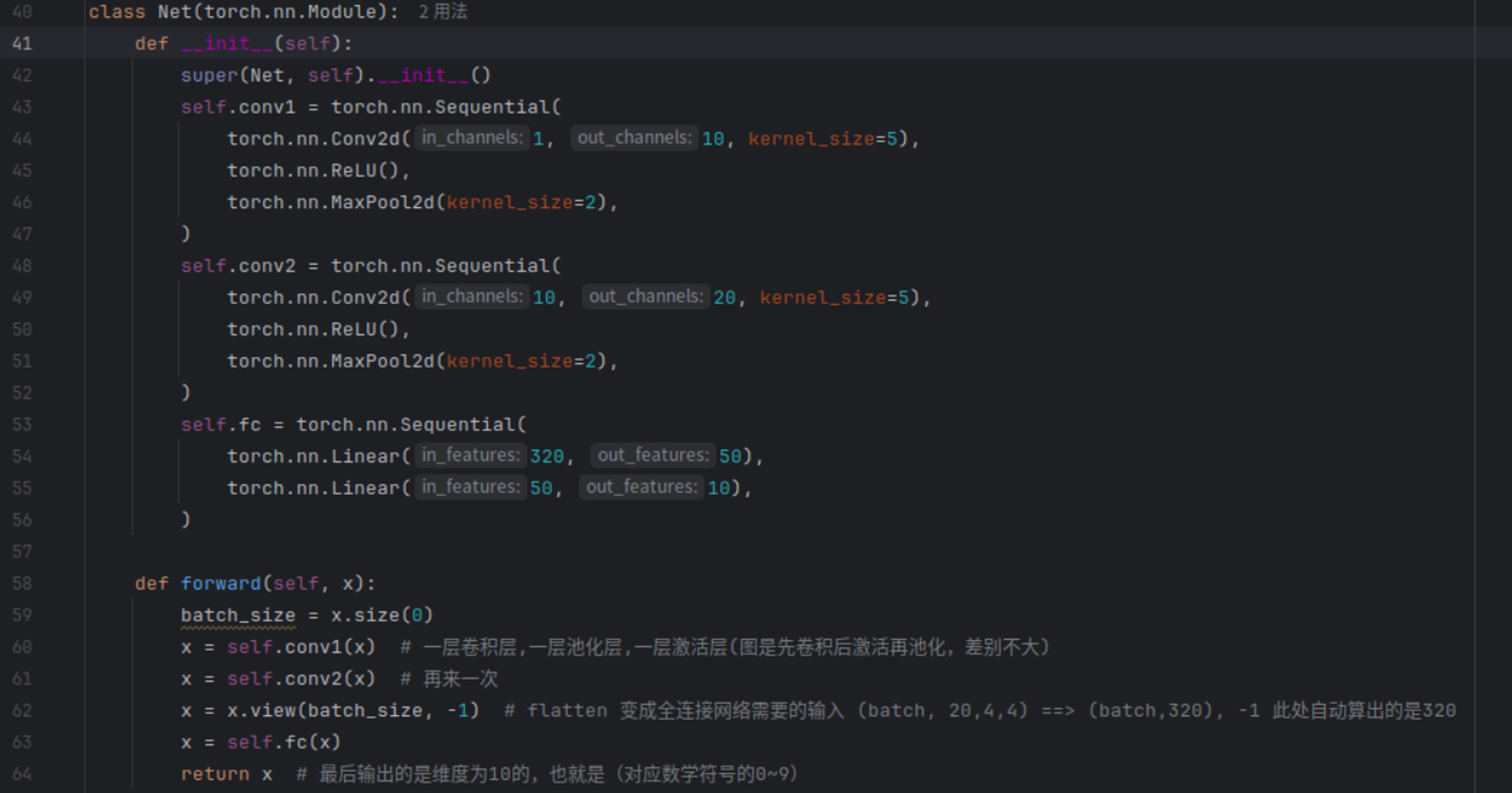

定义一个卷积神经网络模型NET,包括两个卷积层和两个全连接层。

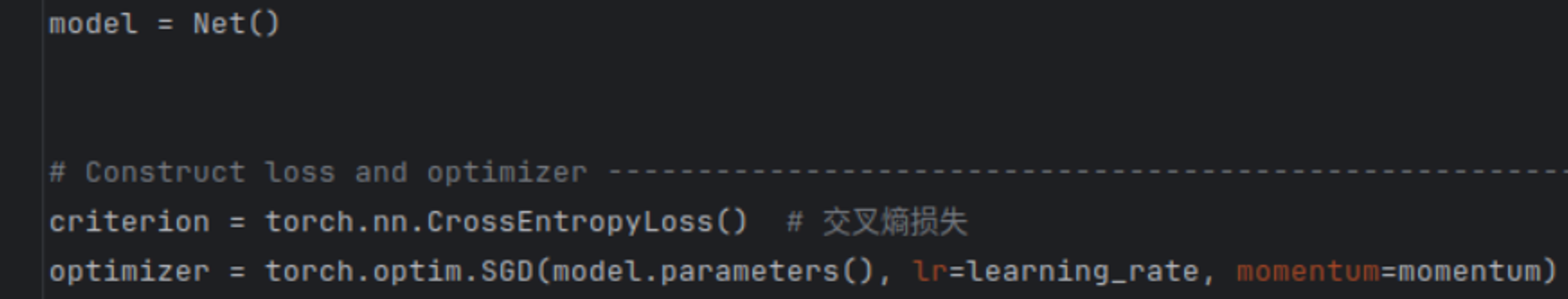

创建模型实例，交叉熵损失函数和梯度下降的优化器。

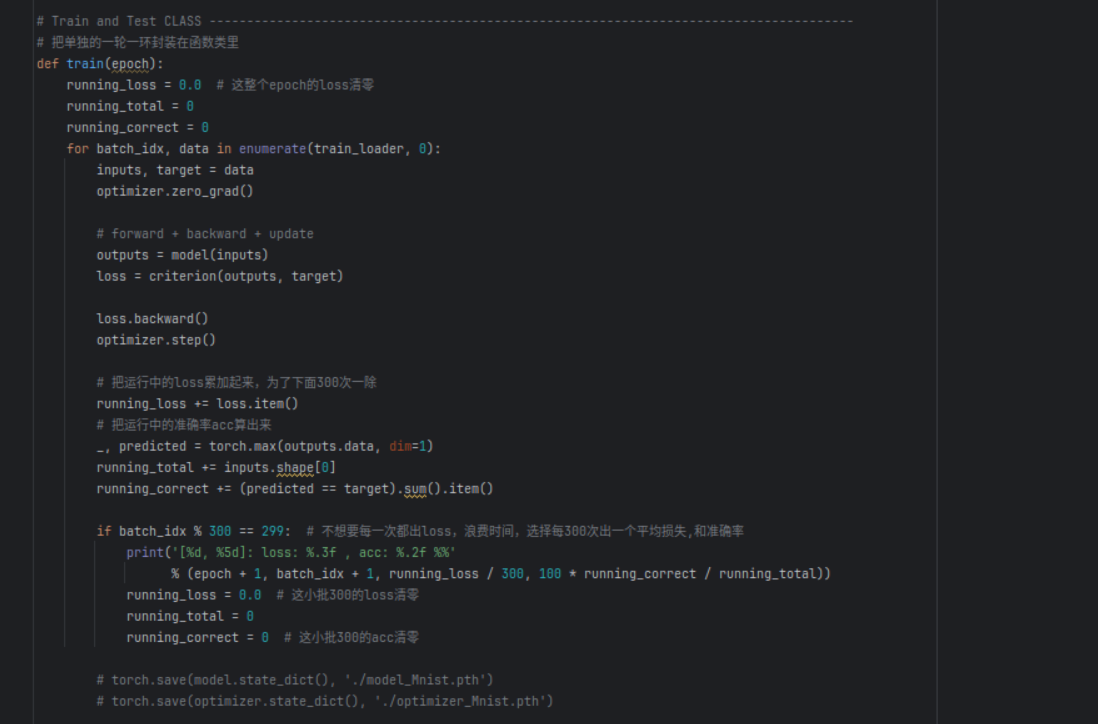

定义训练和测试的函数，分别用于训练模型和在测试集上评估模型性能训练函数。

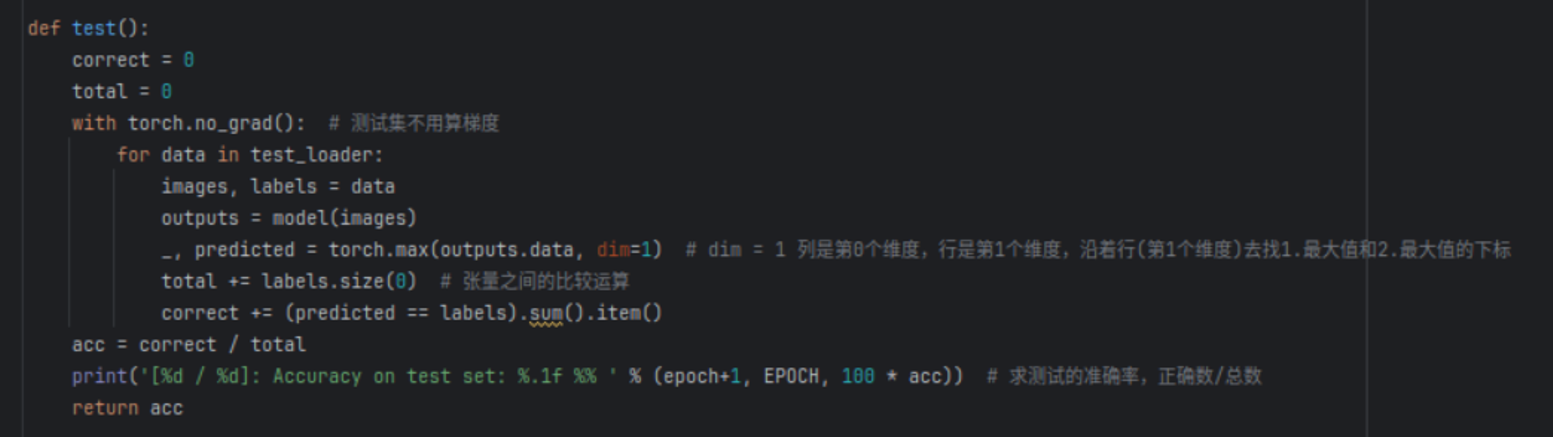

编写测试函数。

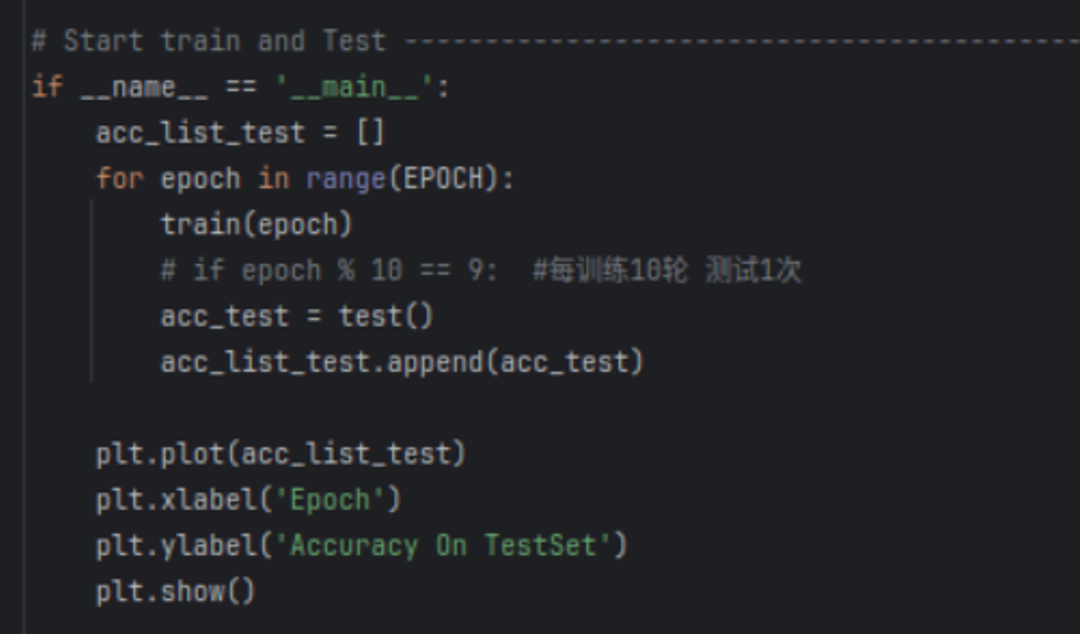

最后是主函数，这里：
1.对模型进行指定轮数的训练；
2.在每个训练轮数后，测试模型性能，并将其准确记录下来；
3.最后绘制测试集准确率随着训练轮数的变化图。
2.5 运行结果生成

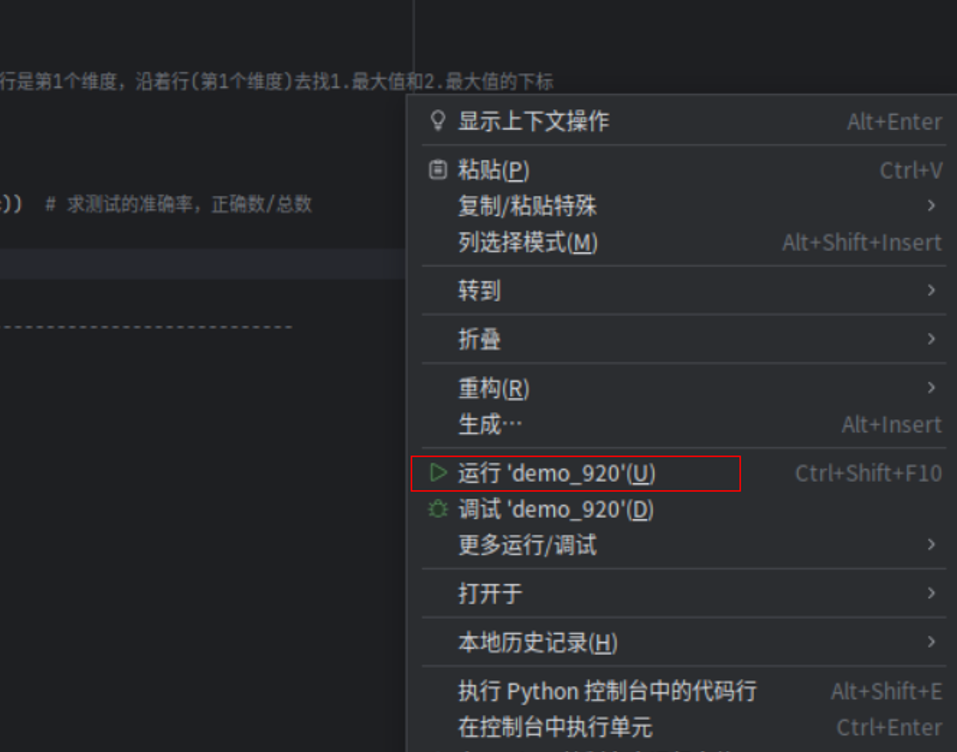

代码编写完毕后右击鼠标，点击运行。

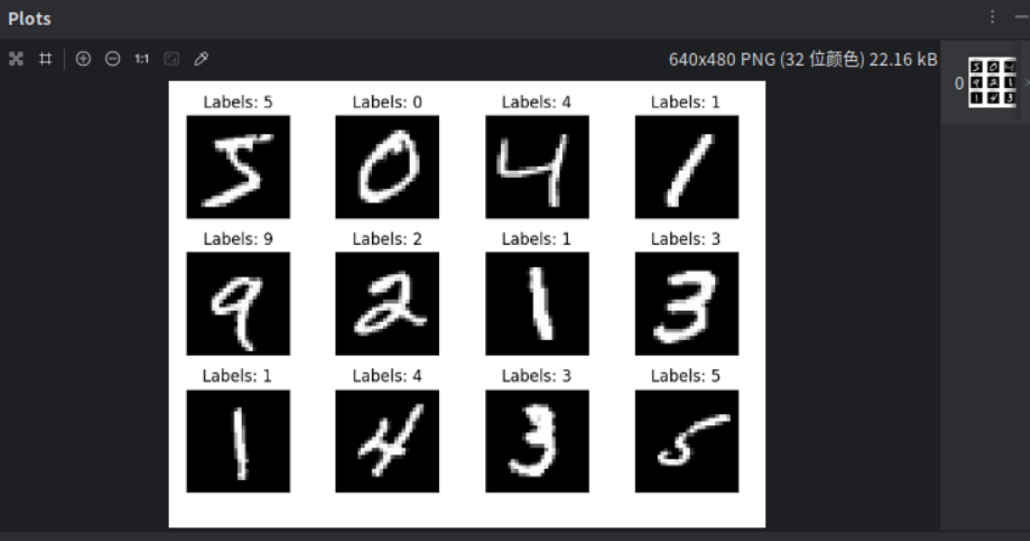

运行后会出现手写体识别的结果，可以看到在数据集图片上放有Labels字样，后面紧跟着就是手写体识别后识别出来的数字。

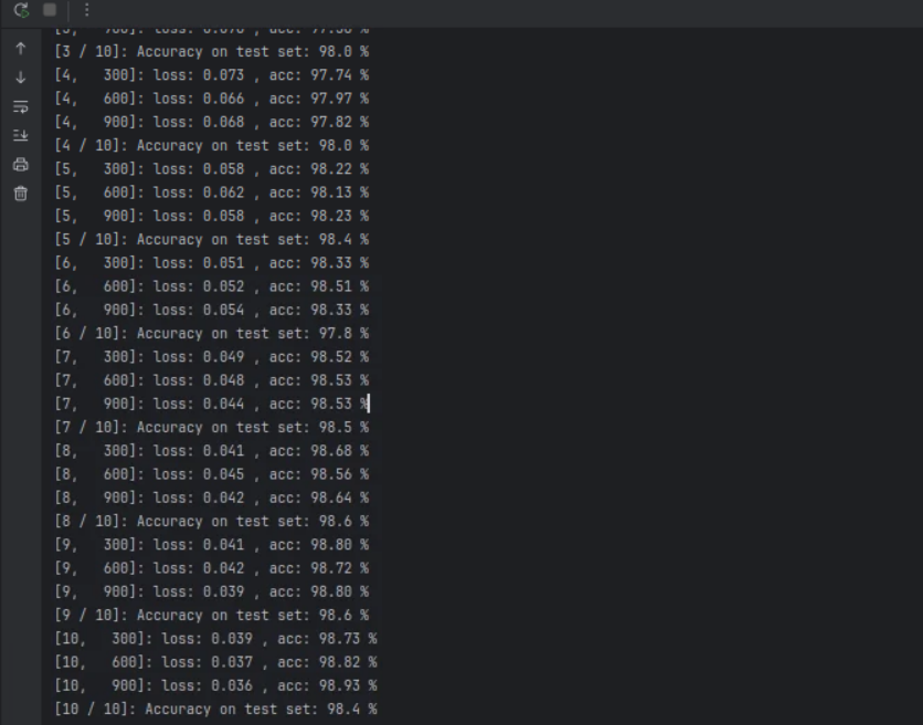

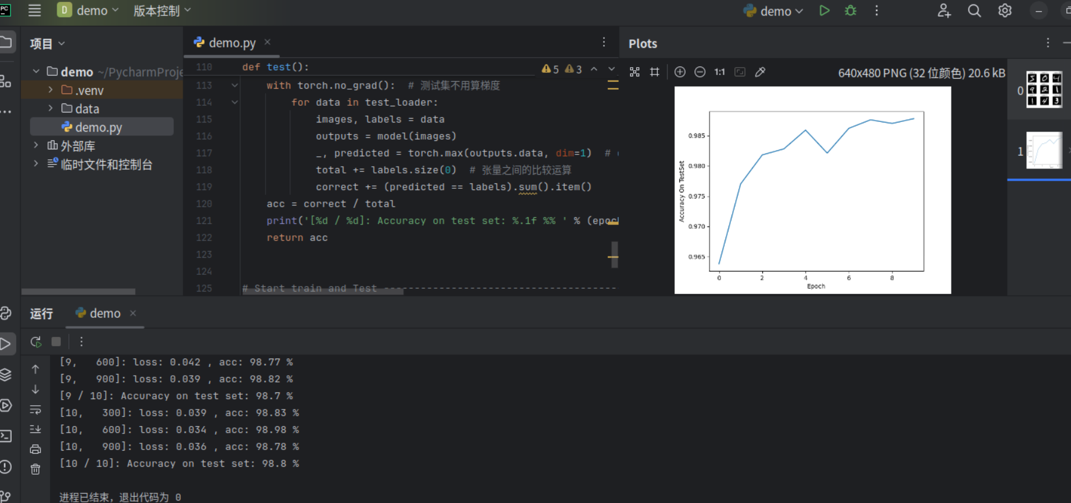

运行结果中有loss损失函数，以及acc准确率，可以看到loss损失函数在慢慢的降低，而acc准确率在慢慢的升高。acc准确率提高的原因是因为训练轮数的不断增加，交叉熵损失衡量了模型预测与真实标签之间的差异。在训练过程中，优化器的目标是使损失函数最小化。随着训练轮数的增加，损失函数的值逐渐降低，这意味着模型的预测越来越接近真实标签，从而提高准确率。

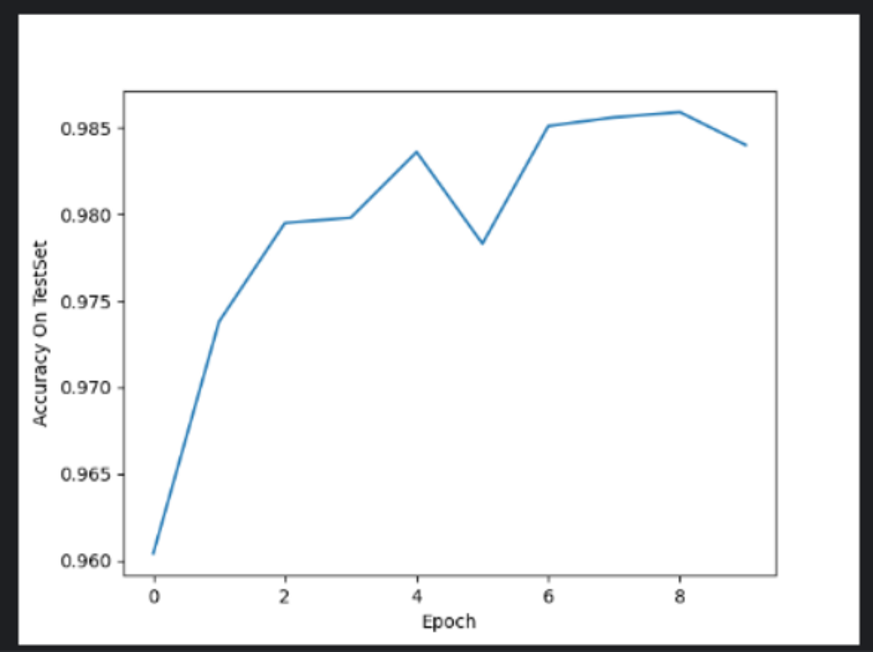

acc准确率折线图，横轴表示训练轮次，纵轴表示准确率，acc准确率的提高因为训练轮数的不断增加，模型通过不断地优化参数，逐步学习到数据中的特征和模式，减少预测误差，从而提高在测试集上的准确率。
至此，基于PyTorch的手写体识别内容全部完成。
