高通QCS6490开发（六）：连接使用摄像头

本文将会介绍如何在FV01开发板上连接摄像头和显示预览。

所用硬件有：

1. FV01开发板

2.Raspberry 摄像头

操作步骤如下：

通过FPC线和杜邦线将FV01板和摄像头连接起来，接线如下：

1、Camera设备连接，通过22pin转15pin FPC连接camera，注：FPC线建议在10cm左右，过长会影响信号，有可能无法识别camera

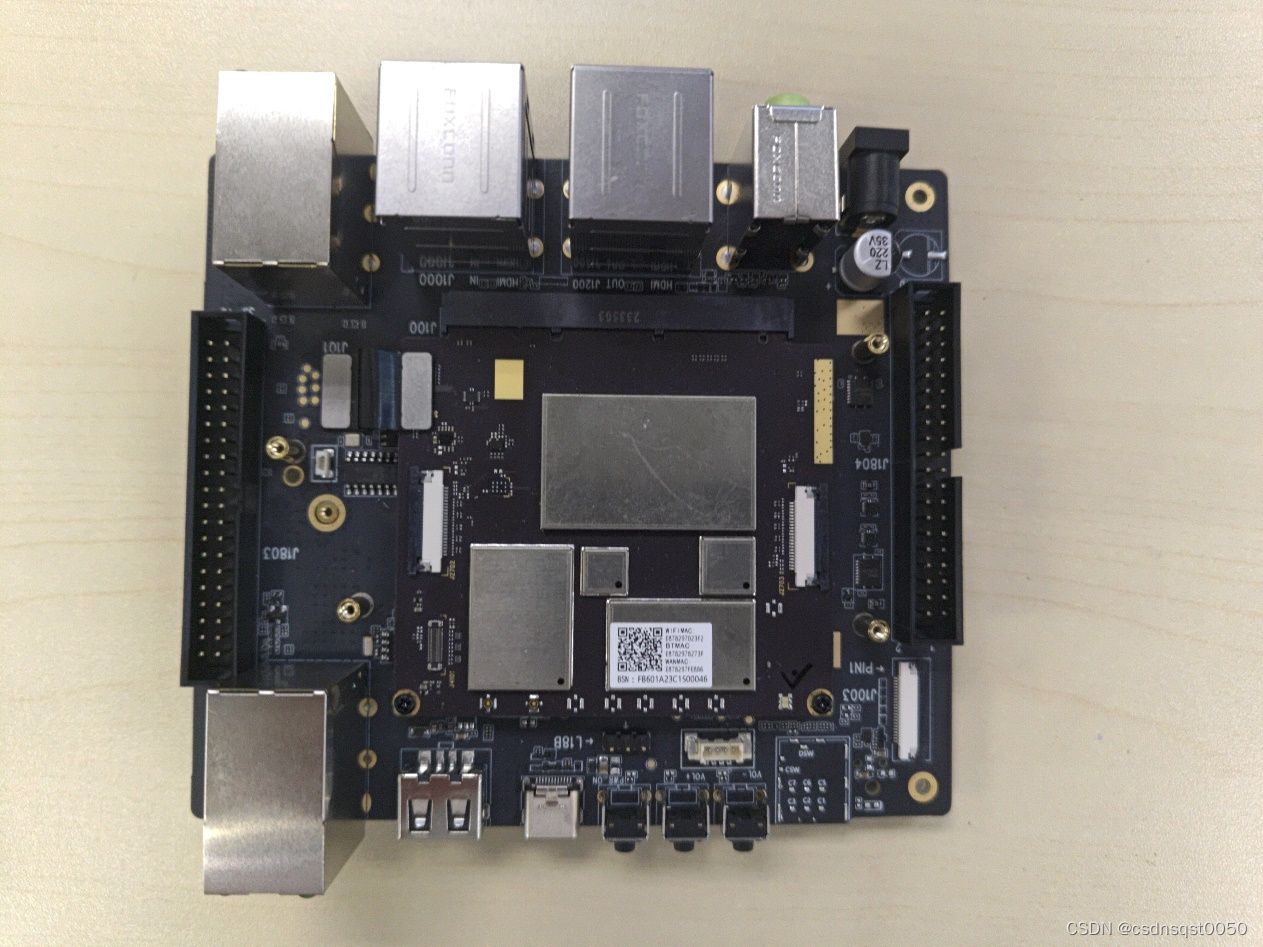

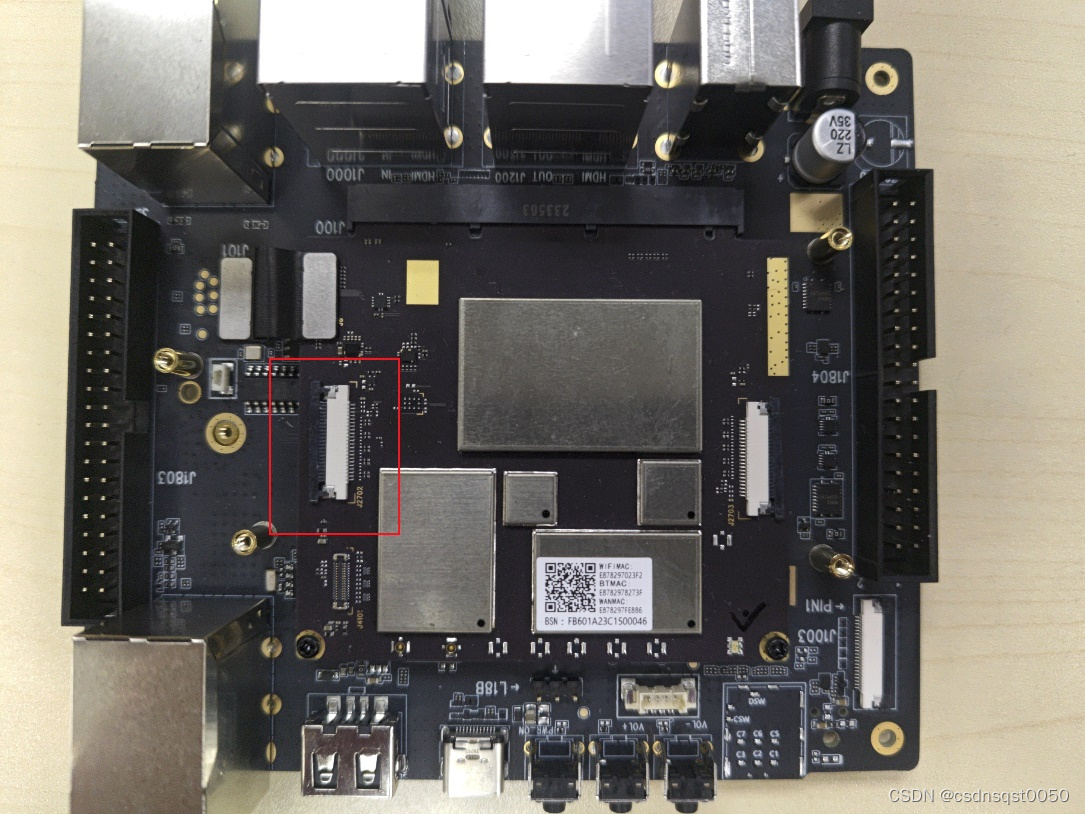

1）找到FV01板上连接camera的接口，可以看到上面有J2702的丝印，如下图

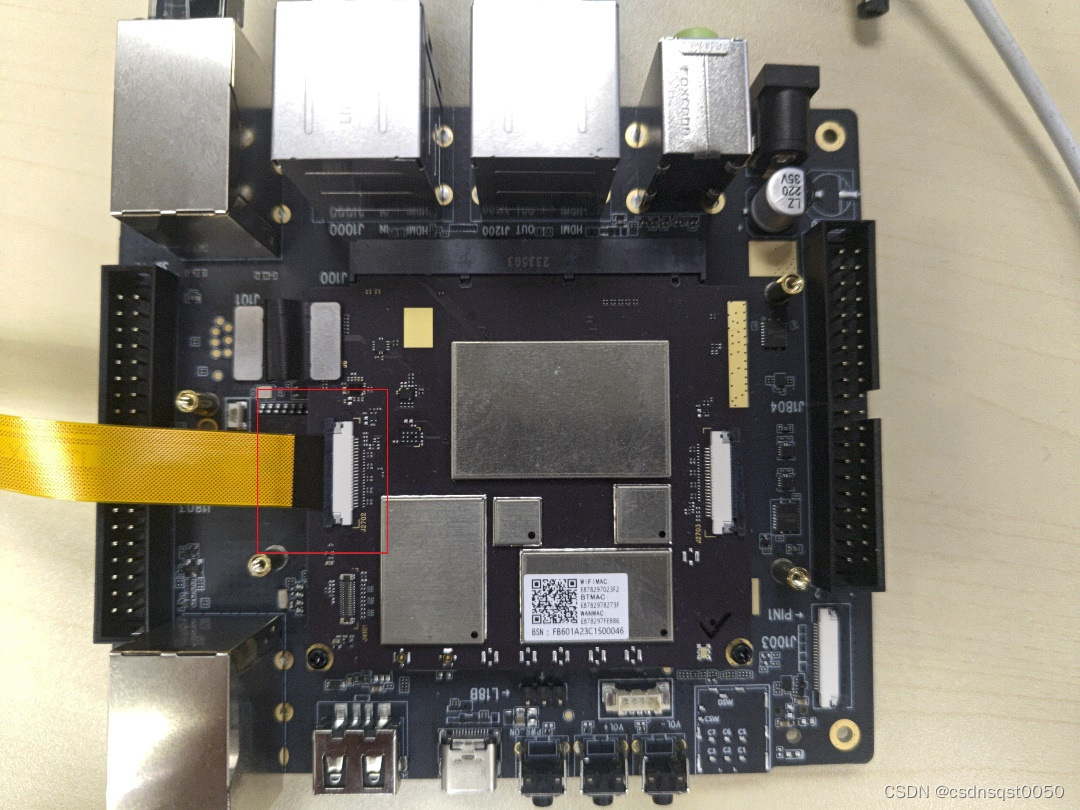

2）将FV01开发板camera接口轻轻拨开，然后将FPC 较窄的22Pin端插入板子接口，如下图：

3）将树莓派camera小板的接口拨开，然后将FPC较宽的15Pin端插入小板接口，如下图

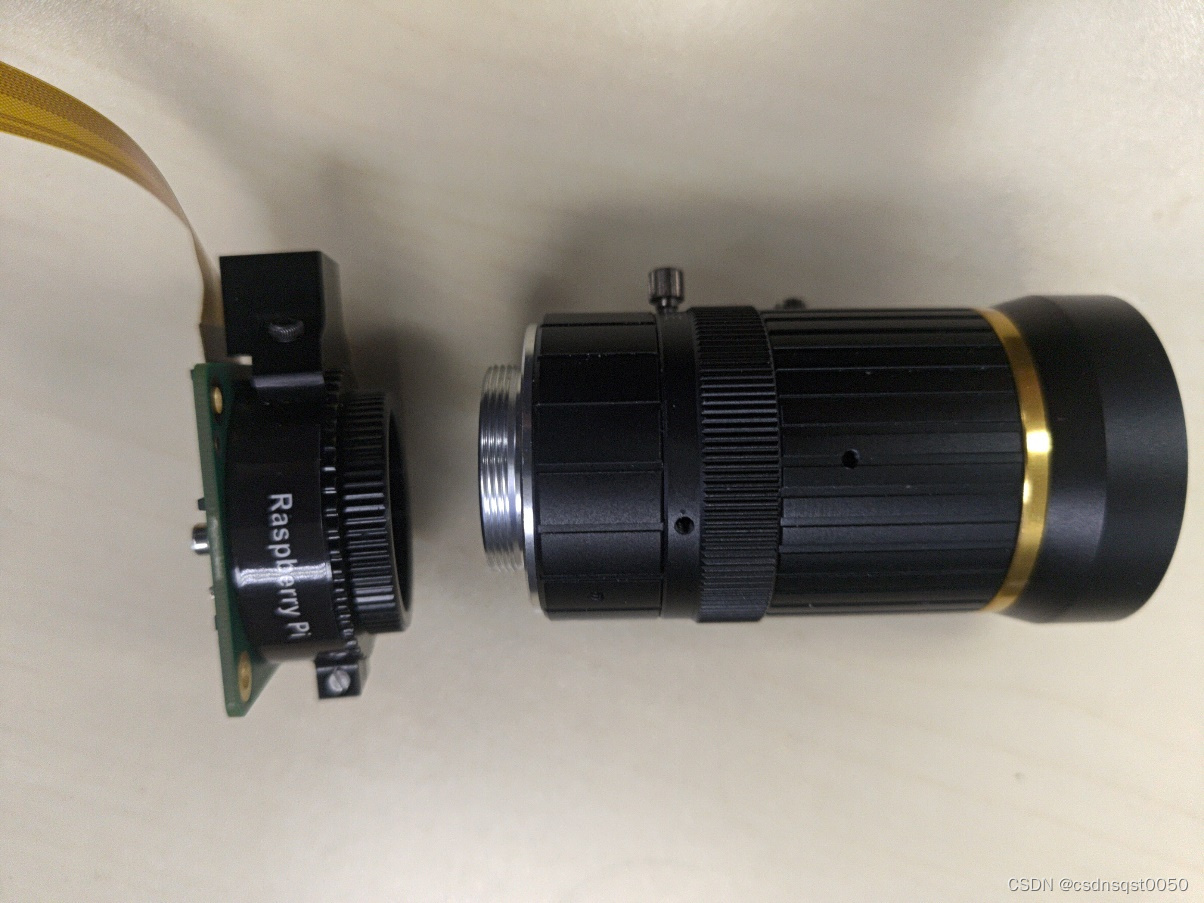

4）最后连将镜头连接到树莓派camera小板，如下图

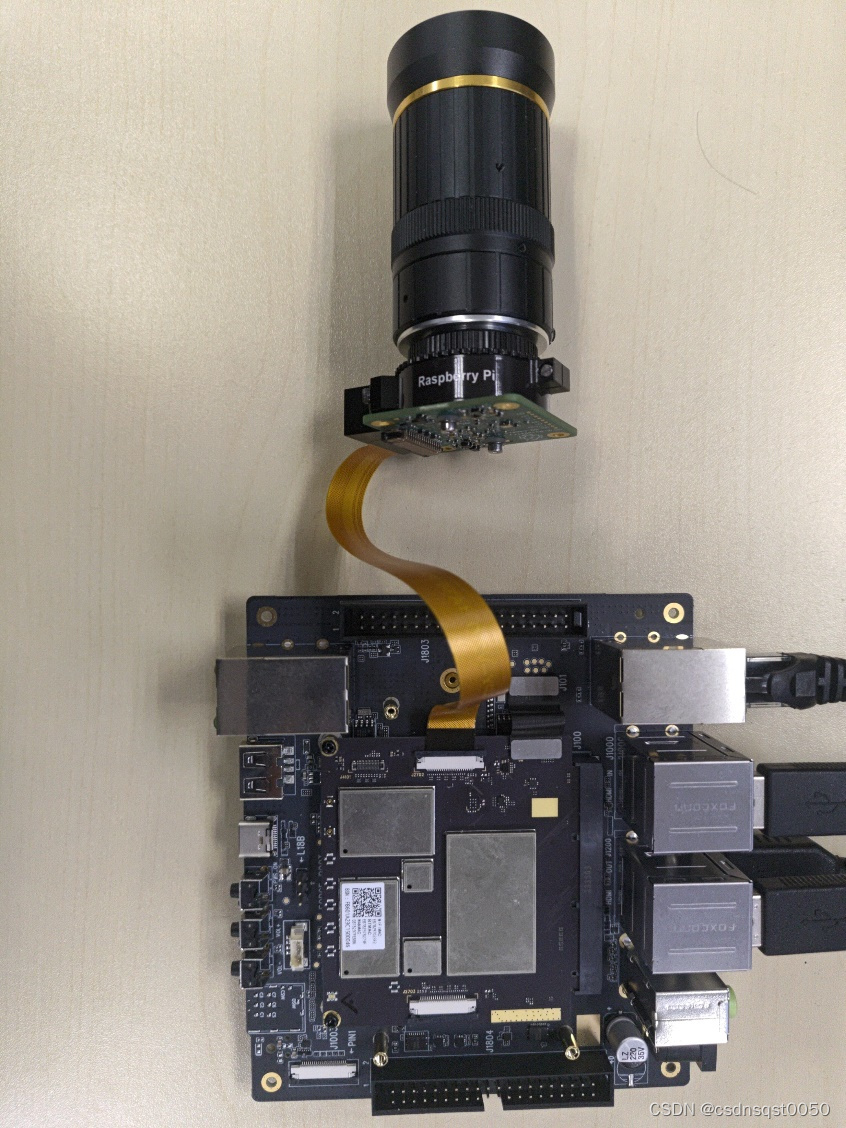

5）最终安装camera完整图，如下：

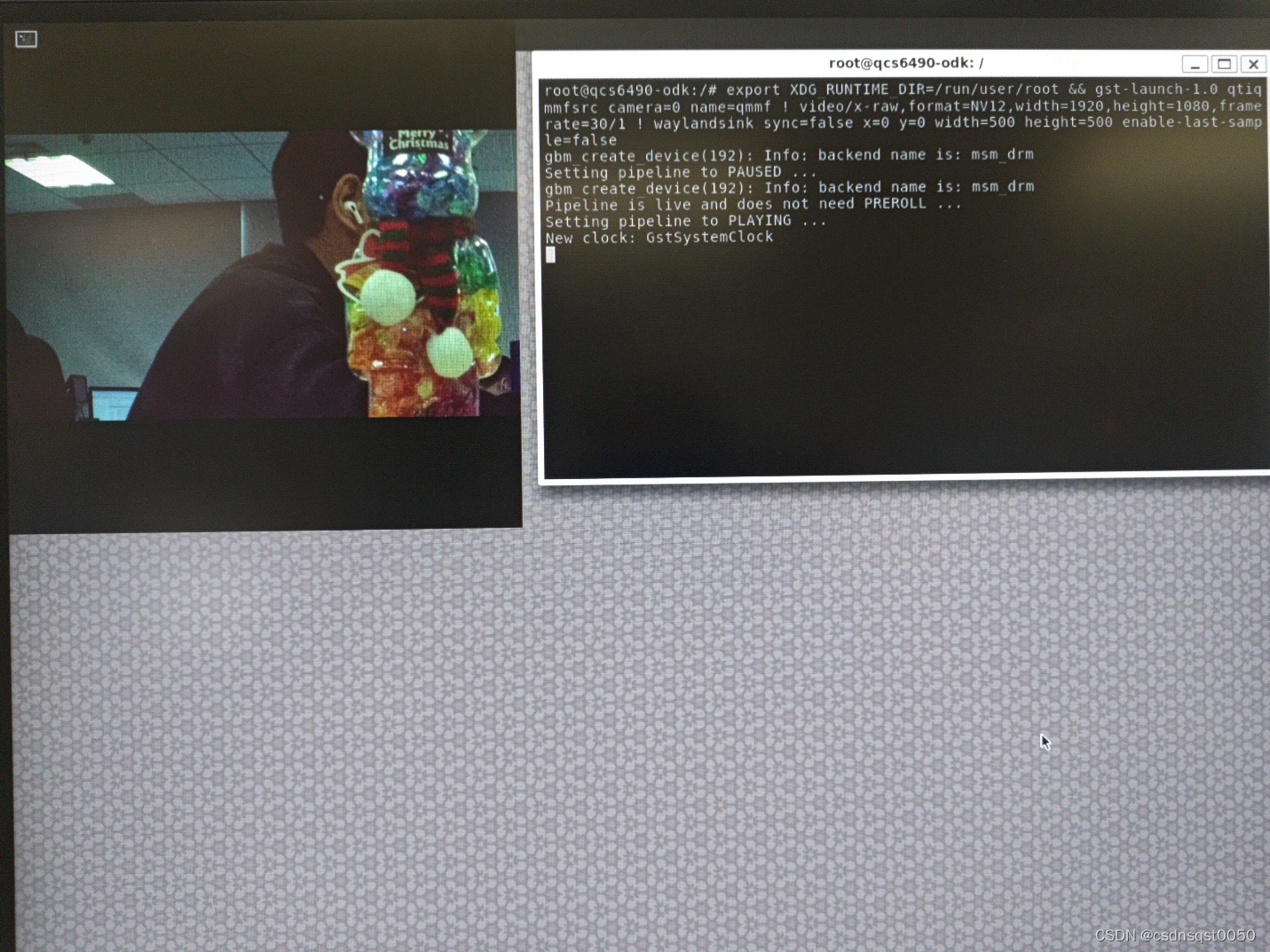

2、设备连接电源开机，通过如下命令测试camera：

adb root

adb remount

adb shell

export XDG_RUNTIME_DIR=/run/user/root && gst-launch-1.0 qtiqmmfsrc camera=0 name=qmmf ! video/x-raw,format=NV12,width=1920,height=1080,framerate=30/1 ! waylandsink sync=false x=0 y=0 width=500 height=500 enable-last-sample=false

此命令为GStreamer框架实现，

qtiqmmfsrc camera=0 name=qmmf ：

此参数为选择camera设备的插件

video/x-raw,format=NV12,width=1920,height=1080,framerate=30/1：

此参数为视频显示的格式，高度，宽度还有对应的帧率

waylandsink sync=false x=0 y=0 width=500 height=500 enable-last-sample=false：

此参数为预览显示的插件，并设置了对应位置和显示大小

如要停止用例，可以直接使用CTRL+C，用例将直接退出

作者：戴忠忠，高通工程师
