本文介绍了Android中的GridLayout布局管理器，它允许开发者灵活地将组件放置在网格中，支持跨行和跨列。关键特性包括设置组件在单元格的位置、大小比例以及直接定位组件。通过layout_columnCount、rowCount等属性可以定义网格布局，而LayoutParams则用于控制组件排列。示例代码展示了一个计算器应用的布局实现，展示了如何利用GridLayout创建一个按键布局。

GridLayout(网格布局)

GridLayout(网格布局)是在Andriod4.0以后提出来的，它与表格布局管理器类似，但他更加灵活，在网格布局中，屏幕被分成很多行与列形成的单元格（可以自定义网格布局有多少行,多少列），每个单元格可以放置一个控件或者布局布局管理器，他的优势在于，不仅可以跨行，还可以跨列摆放组件。
优点：
1，当单元格大小大于组件大小时，可以通过设置layout_grativity属性值，设置组件在单元格里的位置
2，通过设置layout_columnWeight/layout_rowWeight属性值，可以设置各个组件的大小比例
3，可以直接设置组件位于某行某列

1.网格布局的语法格式

<GridLayout xmlns:android="http://schemas.android.com/apk/res/android"
属性列表
>
</GridLayout >

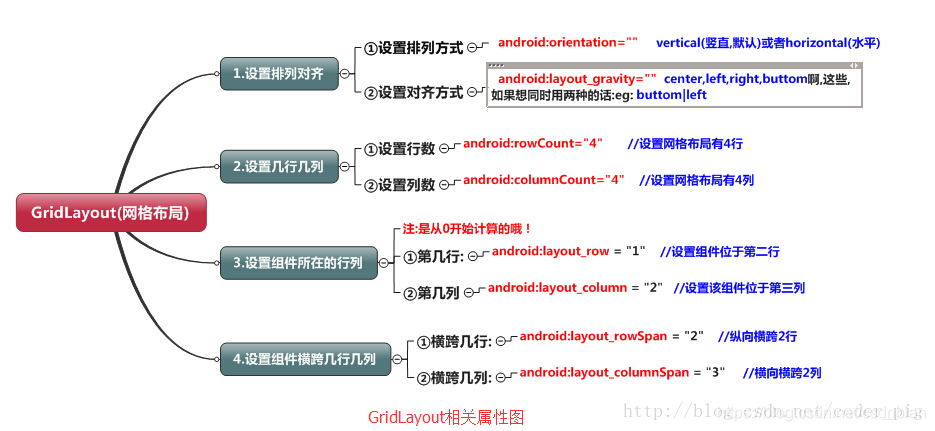

2.GridLayout 支持的常用XML属性

在这里插入图片描述

columnCount:---------------------------------指定网格的最大列数。
orientatiopn：---------------------------------指定放入其中组件的排列方式
rowCount:--------------------------------------指定网格最大行数
userDefaultMargins:-------------------------指定是否使用默认边距
android:alignmentMode:--------------------指定布局管理器的对其方式
android:rowOrderPreserved：------------设置边界显示的顺序和列索引是否相同
android:columnOrderPreserved：-------设置边界显示的顺序和列索引是否相同

3.为了控制各个组件的排列，网格布局管理器还提供了一个内部类LayoutParams,该类中提供XMl属性如下，组件属性

android:layout_column：指定该组件位于网格的第几列
android:layout_columnSpan：指定该组件横向跨几列（索引从0开始）
android:layout_columnWeight：指定该组件列上的权重
android:layout_gravity：指定组件采用什么方式占据网格空间
android:layout_row：指定组件位于网格第几行
android:layout_rowSpan：指定该组件纵向跨几列（索引从0开始）
android:layout_rowWeight：指定该组件行上的权重

注：如果一个·组件设置跨行或跨列，需要先设置columnSpan或者rowSpan，然后再设置layout_gravity属性为fill，这样就可以充满横跨的行或列

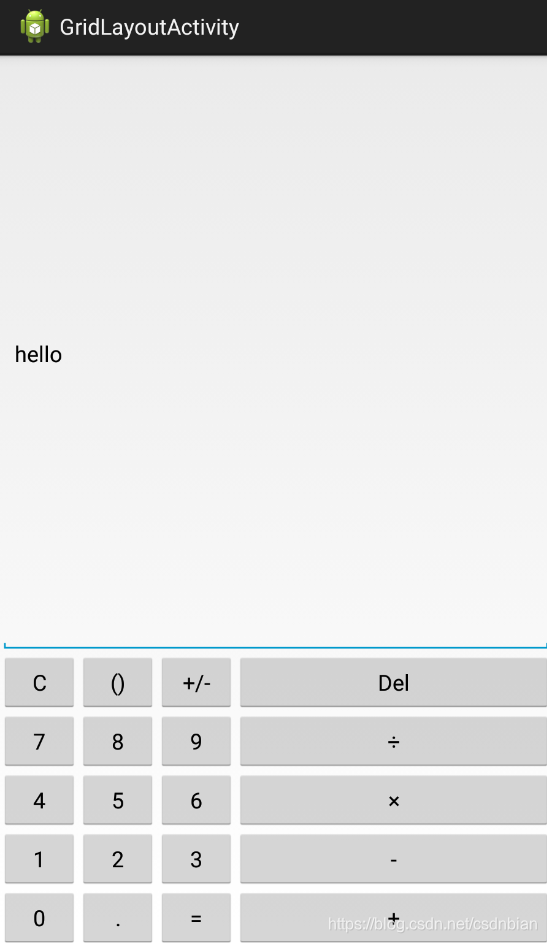

<GridLayout xmlns:android="http://schemas.android.com/apk/res/android"

    android:layout_width="match_parent"

    android:layout_height="match_parent"

    android:rowCount="6"

    android:columnCount="4"

    >

     <EditText

        android:layout_width="match_parent"

        android:layout_height="wrap_content"

        android:text="hello"

        android:layout_columnSpan="4"

        android:layout_gravity="fill_vertical"

        />

    <Button

        android:layout_width="wrap_content"

        android:layout_height="wrap_content"

        android:text="C"

        >

    </Button>

    <Button

        android:layout_width="wrap_content"

        android:layout_height="wrap_content"

        android:text="()"

        />

    <Button

        android:layout_width="wrap_content"

        android:layout_height="wrap_content"

        android:text="+/-"

        />

     <Button

        android:layout_width="wrap_content"

        android:layout_height="wrap_content"

        android:text="Del"

        android:layout_gravity="fill_horizontal"

        />

     <Button

        android:layout_width="wrap_content"

        android:layout_height="wrap_content"

        android:text="7"

        >

    </Button>

    <Button

        android:layout_width="wrap_content"

        android:layout_height="wrap_content"

        android:text="8"

        />

    <Button

        android:layout_width="wrap_content"

        android:layout_height="wrap_content"

        android:text="9"

        />

     <Button

        android:layout_width="wrap_content"

        android:layout_height="wrap_content"

        android:text="÷"

        android:layout_gravity="fill_horizontal"

        />

     <Button

        android:layout_width="wrap_content"

        android:layout_height="wrap_content"

        android:text="4"

        >

    </Button>

    <Button

        android:layout_width="wrap_content"

        android:layout_height="wrap_content"

        android:text="5"

        />

    <Button

        android:layout_width="wrap_content"

        android:layout_height="wrap_content"

        android:text="6"

        />

     <Button

        android:layout_width="wrap_content"

        android:layout_height="wrap_content"

        android:text="×"

        android:layout_gravity="fill_horizontal"

        />

     <Button

        android:layout_width="wrap_content"

        android:layout_height="wrap_content"

        android:text="1"

        >

    </Button>

    <Button

        android:layout_width="wrap_content"

        android:layout_height="wrap_content"

        android:text="2"

        />

    <Button

        android:layout_width="wrap_content"

        android:layout_height="wrap_content"

        android:text="3"

        />

     <Button

        android:layout_width="wrap_content"

        android:layout_height="wrap_content"

        android:text="-"

        android:layout_gravity="fill_horizontal"

        />

     <Button

        android:layout_width="wrap_content"

        android:layout_height="wrap_content"

        android:text="0"

        >

    </Button>

    <Button

        android:layout_width="wrap_content"

        android:layout_height="wrap_content"

        android:text="."

        />

    <Button

        android:layout_width="wrap_content"

        android:layout_height="wrap_content"

        android:text="="

        />

     <Button

        android:layout_width="wrap_content"

        android:layout_height="wrap_content"

        android:text="+"

        android:layout_gravity="fill_horizontal"

        />

</GridLayout>
