单片机学习---keil: 'DATA': SEGMENT TOO LARGE

单片机编程：解决'(DATA): SEGMENT TOO LARGE'错误

最新推荐文章于 2024-05-17 13:59:12 发布

原创最新推荐文章于 2024-05-17 13:59:12 发布 · 3.7k 阅读

10 ·

CC 4.0 BY-SA版权

单片机专栏收录该内容

3 篇文章

订阅专栏

在51单片机编程时遇到'DATA': SEGMENT TOO LARGE错误，通过更改keil编译器的Memory Model选项为Large模式，解决了编译问题，但导致程序无法正常运行。了解到Small模式下的idata空间有限，适用于小容量数组，而Large模式下的xdata适合大容量数据。最终通过调整代码并在Small模式下成功编译并运行。

AI助手已提取文章相关产品：

参考：

【转载】51单片机data，bdata，idata，xdata使用注意事项
 c51单片机的数据类型

写代码的时候用了几组数组：

unsigned char LedBuff1[10][7] = {
	{0x0D, 0x0E, 0x0F, 0x10, 0x11, 0x12},   //0
	{0x0E, 0x0F},   //1
	{0x0D, 0x0E, 0x10, 0x11, 0x13},   //2
	{0x0D, 0x0E, 0x0F, 0x10, 0x13},   //3
	{0x0E, 0x0F, 0x12, 0x13},   //4
	{0x0D, 0x0F, 0x10, 0x12, 0x13},   //5
	{0x0D, 0x0F, 0x10, 0x11, 0x12, 0x13},   //6
	{0x0D, 0x0E, 0x0F},   //7
	{0x0D, 0x0E, 0x0F, 0x10, 0x11, 0x12, 0x13},   //8
	{0x0D, 0x0E, 0x0F, 0x10, 0x12, 0x13},   //9
};

编译出现下面的问题：
在这里插入图片描述
网上找到解除报错的办法：

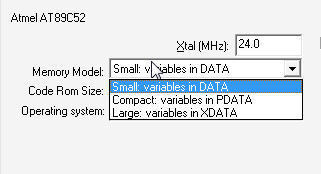

Project -> Option for Target “xxx” -> Target -> Memory Model 中的值 [Small: variables in DATA] 重新选择 [Large: variables in XDATA]

这么改完之后确实报错没有了，也成功编译出了.Hex文件。但是烧录到单片机中，灯都不亮了，改回small又可以亮。应该还是我资源占用太多的缘故。

查了下：
在这里插入图片描述
small是存储在内部的idata区域，这块空间小，idata 指向的片内ram ，大小范围为256字节，所以你一个数组定义在idata段内，不能超过256字节，超过就会报错。
unsigned char tmp;跟unsigned char data tmp;效果一样。

如果是在large模式下编程的话,如果你定义普通变量,如unsigned char tmp;那么优先是把它定义成xdata变量(不过也可能是定义在data区的),如果写成unsigned char xdata tmp就肯定是定义在外部数据寄存器的了。xdata指向的片外ram，大小范围为64KB，可以将需要的大容量数组定义在该段内。

修改代码：

unsigned char code LedBuff1[10][7] = {
	{0x0D, 0x0E, 0x0F, 0x10, 0x11, 0x12},   //0
	{0x0E, 0x0F},   //1
	{0x0D, 0x0E, 0x10, 0x11, 0x13},   //2
	{0x0D, 0x0E, 0x0F, 0x10, 0x13},   //3
	{0x0E, 0x0F, 0x12, 0x13},   //4
	{0x0D, 0x0F, 0x10, 0x12, 0x13},   //5
	{0x0D, 0x0F, 0x10, 0x11, 0x12, 0x13},   //6
	{0x0D, 0x0E, 0x0F},   //7
	{0x0D, 0x0E, 0x0F, 0x10, 0x11, 0x12, 0x13},   //8
	{0x0D, 0x0E, 0x0F, 0x10, 0x12, 0x13},   //9
};
