Revit模型多文件合模教程

Revit模型多文件合模教程

多专业合作建模、多人合作建模，在同一个文件中建模?..当然是多专业多人多文档的模式合作建模。
如何解决多专业多人合作建模多文件合并模型的问题？
下面以盾构隧道建模为例说明。

盾构隧道分区间建模

1、 新建Revit项目文档1；

Document1；

2、 选取建模里程区间1；

StartStation1 = YK30+026.779
EtartStation1 = YK30+086.779

3、 指定基准点1；

Point1 x = 501403.9891
Point1 y = 293888.8695

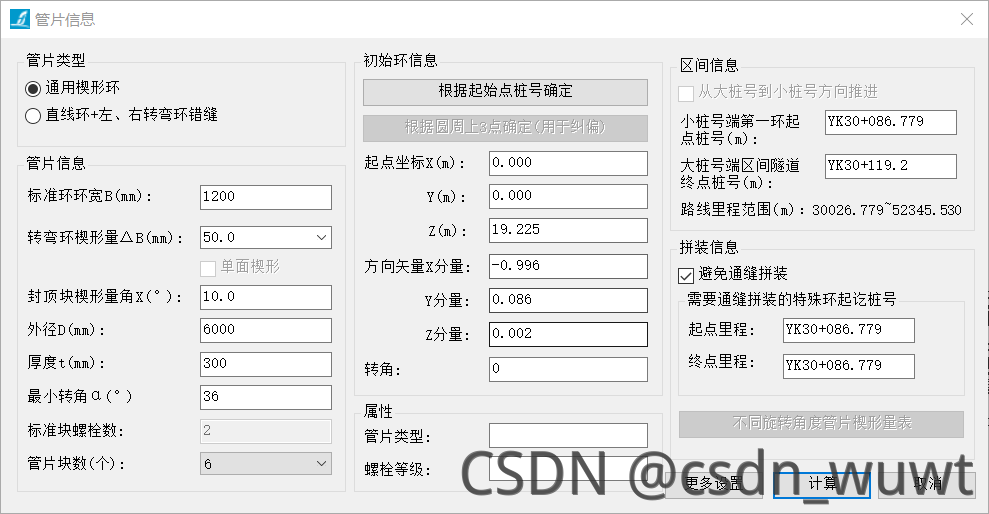

4、 管片拼装建模1；

5、 保存文件1；

6、 新建Revit项目文档2；

Document2；

7、 选取建模里程区间2；

StartStation2 = YK30+086.779
EtartStation2 = YK30+119.2

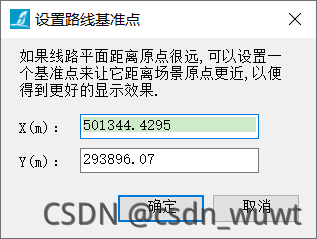

8、 指定基准点2；

Point2 x = 501344.4295
Point2 y = 293896.07

9、 管片拼装建模2；

10、 设置项目基点；

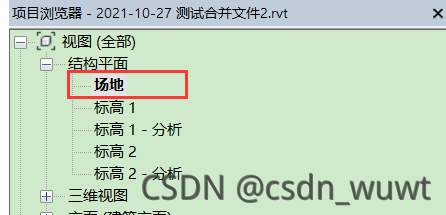

（1） 切换到场地视图；

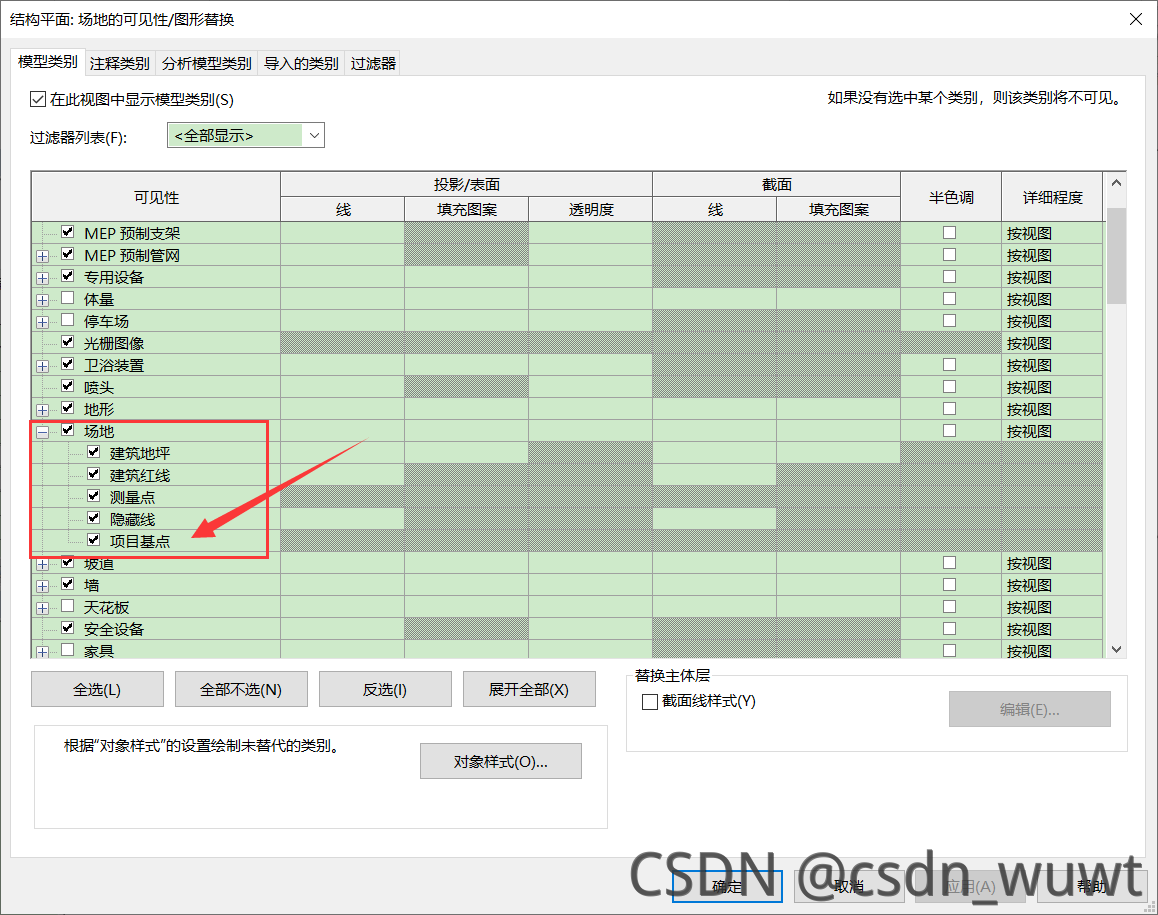

（2） 视图—可见性图形—项目基准点，勾选上，确定。

（3） 解锁项目基准点。

（4） 计算项目基准点位置。
Point2 x 减去 Point1 x = -59559.6 // mm，注意单位转为毫米
Point2 y 减去 Point1 y = 7200.5 // mm，注意单位转为毫米

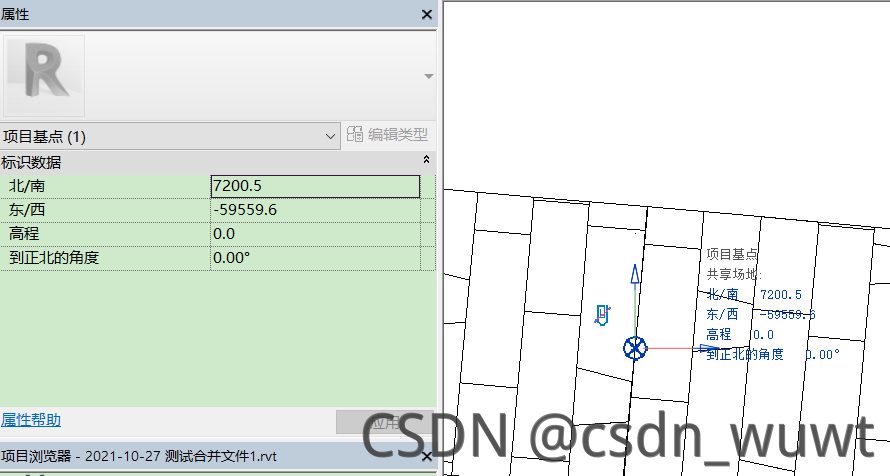

（5） 设置项目基准点位置。

11、 保存文件2；

12、 合模；

（1） 打开文件1。

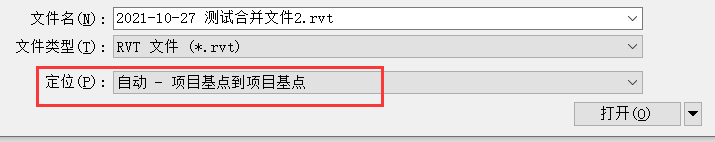

（2） 插入—链接Revit，选中文件2，注意设置定位：自动 - 项目基点到项目基点。点击打开按钮。

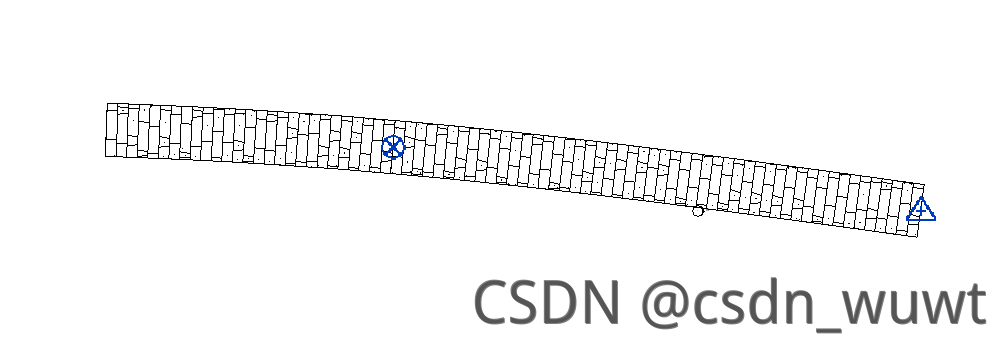

（3） 合模效果如下：

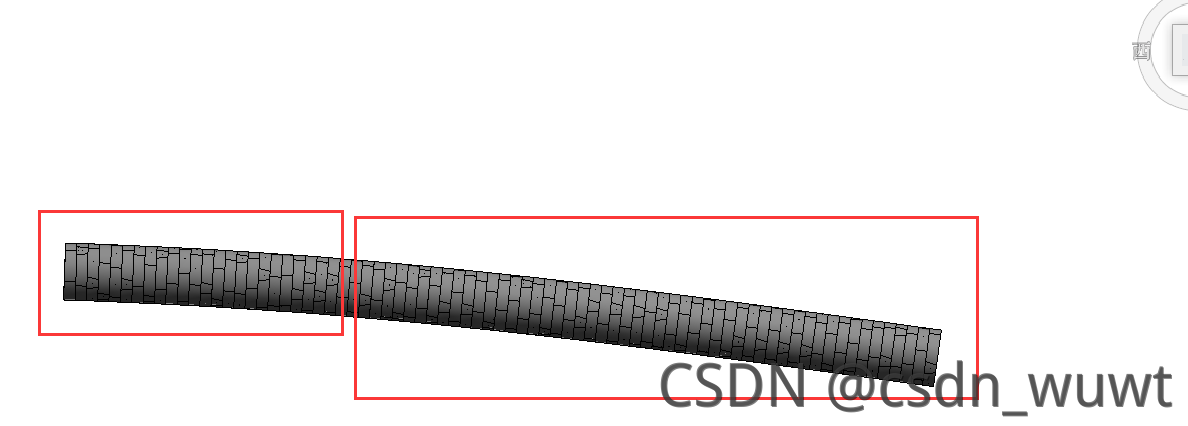

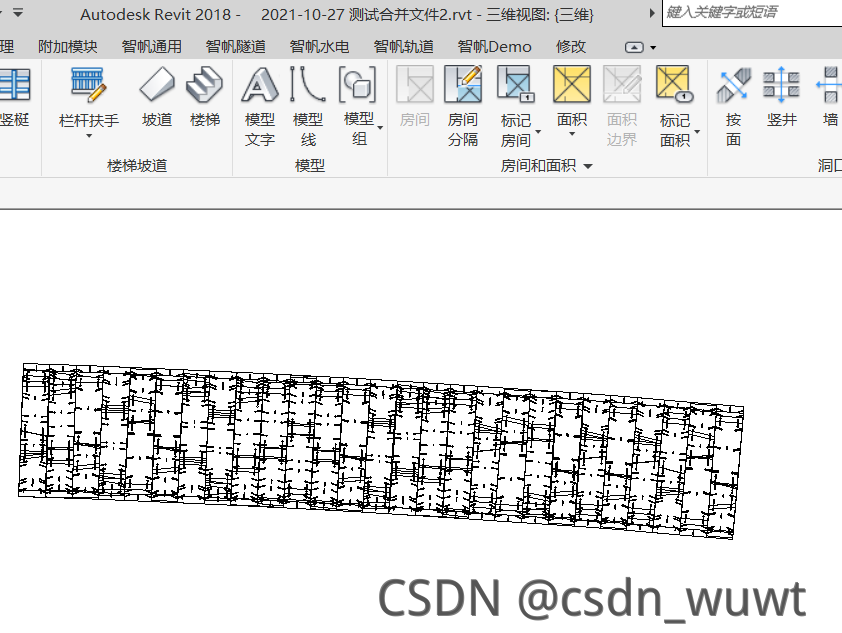

（4） 切换到三维效果如下：
红框中分别是文件2的模型和文件1的模型。
