气室内温度控制系统介绍

@气室内温度控制系统TOC

设计介绍

该设计项目来自一个实际应用问题，一个关于显微镜载玻片干燥剂温控器——欧米茄

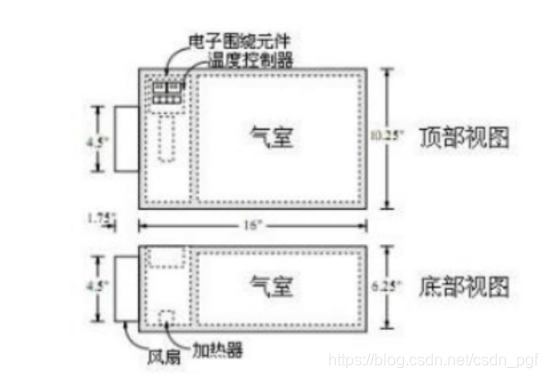

CN-390温度控制器，而这个设计的目标是研发一个自定义的通用温度控制系统取代欧米茄系统、一个以更低的成本实现相同功能的自定义控制器，就像欧米茄系统一样，并不需要能够全方位的处理各种问题。该载玻片干燥机的机械布局如图1所示。干燥机的主体是一个足够大的绝缘充气室，里面依次存放着薄纸包着的石蜡。为了使石蜡保持适当稳定性，载玻片气室的温度必须维持稳定。第二个气筒（电子围绕元件）设有一个电阻加热器、一个温度控制器以及一个安装在干燥机上的风扇，是为了把风吹过加热器，把热量带到载玻片气室。

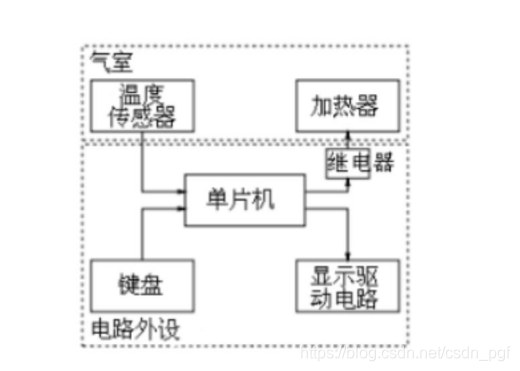

系统框图

![在摩托罗拉MC68HC705B16（简称6805），是系统的核心。它通过一个简单的
对温度进行设定，同时使用两个显示驱动控制7段 LED数码管来显示定值和气室温度的测量值。所有这些，输入和输出信号与6805的并行口相连。气室的温度值使用预校准热敏4 键小键盘电阻测量，并通过6805的数模转换输入。最后， 6085的脉冲宽度调制（ PWM）输出用来驱动一个继电器，以控制线性电阻加热器的闭合和断开。
图 更详细的显示了 6805的接口和电子器件。使用暴风3K041103型号四键键盘，通
过 PA0-PA3端口进行数据输入。其中一个重要的功能是进行模式切换。两种模式：固定模式和运行模式。在固定模式下，其他两个键用于设定温度，一个增加，一个减少，第四个按键暂无作用。 LED显示屏由哈里斯半导体 ICM7212进行驱动，通过 PB0-PB6端口与芯片相连，作为输出。热敏电阻由电压分频器驱动，通过AN0针脚（八个模拟输入端口中的一个）相连。最后 PLMA针脚（两个 PWM输出端口中的一个）驱动加热继电器。
