018C-ISIS认证，管理标记及综合实验

ISIS收敛特性

ISIS自带属性，无需配置

• 快速收敛
  • 增量最短路径优先算法I-SPF
    只对受影响的节点进行路由计算
    只第一次计算全部节点
  • 部分路由计算PRC

PRC的原理与I-SPF相同，都是只对发生变化的路由进行重新计算。不同的是，PRC不需要计算节点路径，而是根据I-SPF算出来的SPT来更新路由。在路由计算中，叶子代表路由，节点则代表路由器。如果I-SPF计算后的SPT改变，PRC会只处理那个变化的节点上的所有叶子；如果经过I-SPF计算后的SPT并没有变化，则PRC只处理变化的叶子信息。比如一个节点使能一个IS-IS接口，则整个网络拓扑的SPT是不变的，这时PRC只更新这个节点的接口路由，从而节省CPU占用率。

ISIS的智能定时器

• 当网络变化比较频繁时，IS-IS会频繁的进行SPF计算。频繁的SPF计算会消耗系统大量的CPU资源，从而影响其他业务的运行。配置智能定时器的优势在于当刚开始进行SPF计算时，两次计算的间隔时间较小，保证IS-IS路由的收敛速度。之后随着整个IS-IS网络的拓扑趋于稳定时，就可以适当的延长两次SPF计算的间隔时间，从而减少不必要的资源消耗

• 分为SPF计算智能定时器和LSP生成智能定时器

• 当网络变化频繁时，智能定时器的间隔时间会自动延长
  LSP生成智能定时器：为了避免LSP频繁振荡对网络带来的冲击，LSP的生成存在一个最小间隔的限制，即同一个LSP在最小间隔内不允许重复生成，一般缺省（没有使能SPF智能定时期）最小时间间隔为5秒，作了这种限制后，路由收敛速度受到较大影响

  IS-IS中，LSDB发生变化时需要进行路由计算，但频繁的路由计算会占用大量的系统资源，导致系统性能下降。延迟SPF计算可以在一定程度上提高路由计算的效率。另一方面，如果路由计算的延迟时间过长，则会减慢路路由的收敛速度

timer spf max-interval [ init-interval [ incr-interval ] ]

初次进行SPF计算的延迟时间为init-interval；第二次进行SPF计算的延迟时间为incr-interval。随后，每变化一次，SPF计算的延迟时间增大为前一次的两倍，直到max-interval

LSP 快速扩散

• 由于LSP数量比较庞大，通常为了减轻大量LSP一起发送时对网络设备带来的冲击，一般IS-IS都是采用周期性分批扩散LSP的方法（缺省情况下，接口上发送LSP报文的最小间隔时间是50毫秒，每次发送LSP报文的最大数目是10）
• 正常情况下，当IS-IS收到其它设备发来的LSP时，如果此LSP比本地LSDB中相应的LSP要新，则更新LSDB中的LSP，并用一个定时器定期将LSDB内已更新的LSP扩散出去。 LSP快速扩散特性改进了这种方式，使能了此特性的设备收到一个或多个较新的LSP时，在路由计算之前，先将小于指定数目的LSP扩散出去，加快LSDB的同步过程。这种方式在很大程度上可以提高整个网络的收敛速度

每个接口最大发送6个LSP，最大发送间隔为100毫秒
[Huawei] isis 1
[Huawei-isis-1] flash-flood 6 max-timer-interval 100

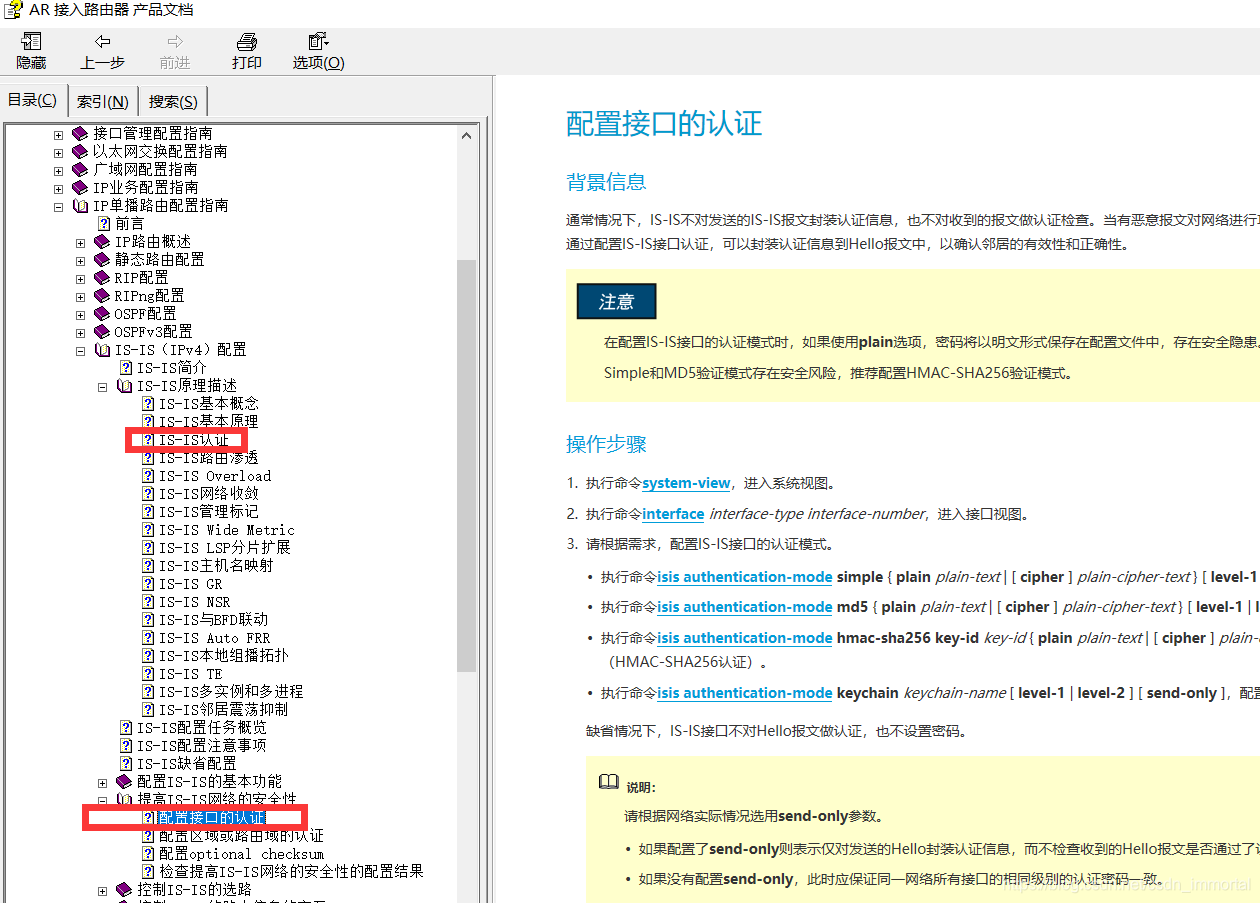

IS-IS扩展特性—IS-IS认证

认证分类

• 接口认证
  只对Level-1和Level-2的Hello 报文进行认证

  interface GigabitEthernet0/0/1
  isis authentication-mode md5 plain huawei

• 区域认证
  对Level-1的SNP和LSP报文进行认证

  isis 1
  is-level level-1
  network-entity 49.0123.0000.0000.1111.00
  area-authentication-mode md5 plain huawei

• 路由域认证
  对Level-2的SNP和LSP报文进行认证

  isis 1
  is-level level-2
  network-entity 49.4444.0000.0000.4444.00
  domain-authentication-mode md5 plain huawei

认证方式

Null
明文
MD5

ospf的认证是在ospf头部携带，也是3中认证方式

ISIS wide metric

• OSPF与ISIS协议都被扩展以便能够携带MPLS TE接口参数;对于Is-Is协议来说,使用以下两种新的TLV
  扩展的IS可达性(类型22)
  扩展的IP可达性（类型135

  [R4-GigabitEthernet0/0/0]isis cost ?
  INTEGER<1-16777214> Cost value—默认为1-63。该值为改过metric style之后的值
  具体配置如下
  isis 1
  is-level level-2
  cost-style wide //ISIS开销值改为宽度量值

注意：isis要想使用tag标签，必须为宽度量值，否则不生效

IS-IS扩展特性—IS-IS LSP分片扩展

• LSP分片扩展
  使IS-IS路由器生成更多的LSP分片，用来携带更多的IS-IS信息

IS-IS管理特性—IS-IS管理标记（Tag）

• 管理标记

  • 管理标记特性允许在IS-IS域中通过管理标记对IP地址前缀进行控制，可以达到简化管理。其用途包括控制不同级别和不同区域间的路由引入，以及在同一路由器上运行的IS-IS多实例（即我们说的Tag）
  • 使能管理标记时，必须使能IS-IS wide metric属性

  R4：
  isis 1
  cost-style wide
  network-entity 49.4444.0000.0000.4444.00
  interface LoopBack0
  ip address 44.1.1.1 255.255.255.0
  isis enable 1
  isis tag-value 666

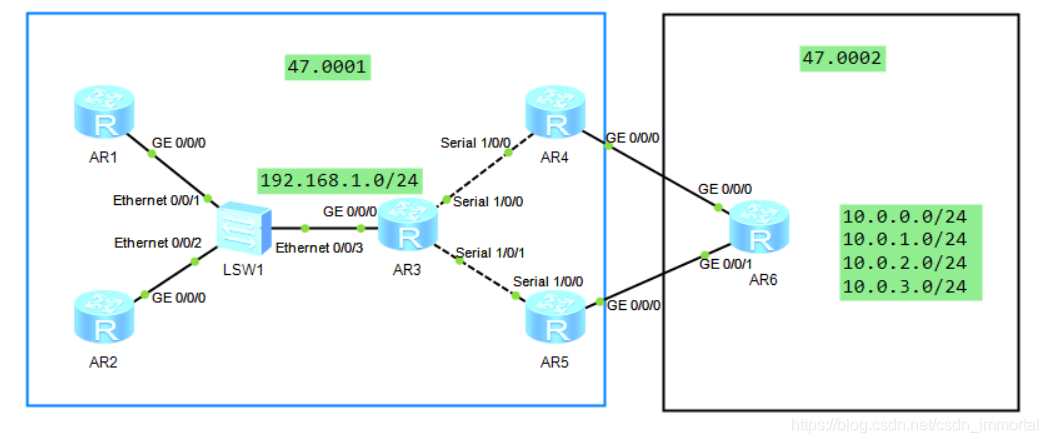

综合实验

1、R1、R2和R3是Level-1路由器，R6是Level-2路由器
2、通告相关接口
3、R4和R6、R5和R6之间不能有DIS选举,建立可靠的邻居；
4、R1、R2和R3共享网络中，要求R3为DIS，需在R1和R2上配置，且优先级设置尽量小但仍可以参与DIS选举
5、实现不同区域间的相互访问，且要求如下

• R6需引入10.0.X.0/24网段，并标记为100；
• 要求区域47.0001能够通过R4学到10.0.X.0/24网段明细，且必须保持这些路由的标记为100

6、R2只允许通过缺省路由访问区域47.0002的网络。不能使用ACL和前缀列表。
7、增强网络安全性，要求如下

• 区域47.0001的所有路由器发送的LSP和SNP需要进行认证，认证类型为MD5，密码为Huawei；
• Level-2路由器发送的IIH需要进行认证，认证类型为MD5，密码为Huawei。

基础配置见如图下方配置，题目要求配置如下
解答：
1、R1,R2,R3的isis层级为level-1，R6为level-2，R4和R5为level-1-2路由器
2、使能接口isis enable
3、R4和R6、R5和R6之间使用p2p网络类型，无dis，p2p使用3-way握手

[AR4-GigabitEthernet0/0/0]isis circuit-type p2p
[AR4-GigabitEthernet0/0/0]isis ppp-negotiation 3-way only
[AR5-GigabitEthernet0/0/0]isis circuit-type p2p
[AR5-GigabitEthernet0/0/0]isis ppp-negotiation 3-way only
[AR6-GigabitEthernet0/0/0]isis circuit-type p2p
[AR6-GigabitEthernet0/0/0]isis ppp-negotiation 3-way only
[AR6-GigabitEthernet0/0/1]isis circuit-type p2p
[AR6-GigabitEthernet0/0/1]isis ppp-negotiation 3-way only

4、设置R1和R2的优先级为0，比较优先级，越高越优，默认64，最高127，isis优先级为0任然参与选举。

[AR1-GigabitEthernet0/0/0]isis dis-priority 0
[AR2-GigabitEthernet0/0/0]isis dis-priority 0
