文章目录

- - FTP介绍
  - - ftp连接两种方式
    - 实施FTP协议

FTP介绍

意义：
一般来讲，人们将计算机联网的首要目的就是获取资料，而文件传输是一种非常重要的获取资料的方式。今天的互联网是由几千万台个人计算机、工作站、服务器、小型机、大型机、巨型机等具有不同型号、不同架构的物理设备共同组成的，而且即便是个人计算机，也可能会装有Windows、Linux、UNIX、Mac等不同的操作系统。为了能够在如此复杂多样的设备之间解决问题解决文件传输问题，文件传输协议（FTP）应运而生。

FTP服务器：
Wu-ftpd，Proftpd，Pureftpd，ServU，IIS #Servu为商业版
vsftpd:Ver y Secure FTP Daemon，CentOS默认FTP服务器
高速，稳定，下载速度是WU-FTP的两倍
ftp.redhat.com数据:单机最多可支持15000个并发
客户端软件：
ftp，lftp，lftpget，wget，curl
ftp -A ftpserver port -A主动模式 –p 被动模式
lftp –u username ftpserver
lftp username@ftpserver
lftpget ftp://ftpserver/pub/file #非交互方式
gftp: GUI centos5 最新版2.0.19 (11/30/2008)
filezilla，CuteFtp，FlashFXP，LeapFtp
IE浏览器 ftp://username:password@ftpserver

ftp：文件传输协议（File Transfer Protocol，FTP）。华为网络设备用此协议进行版本升级、日志下载和配置保存等业务操作
tftp：简单文件传输协议（Trivial File Transfer Protocol，TFTP) 。cisco网络设备用此协议上传下载文件进行系统补丁升级等。另外centos7配置PXE自动化安装centos7时也用到tftp。
vsftpd：（very secure ftp daemon，非常安全的FTP守护进程）是一款运行在Linux操作系统上的FTP服务程序，不仅完全开源而且免费，此外，还具有很高的安全性、传输速度，以及支持虚拟用户验证等其他FTP服务程序不具备的特点。CentOS默认FTP服务器

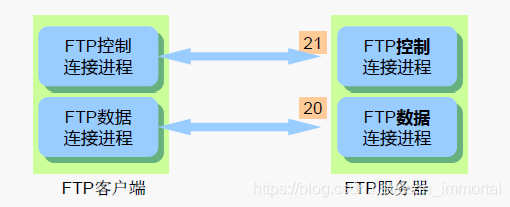

FTP是一种在互联网中进行文件传输的协议，基于客户端/服务器模式，默认使用20、21号端口，其中端口20（数据端口）用于进行数据传输，端口21（命令端口）用于接受客户端发出的相关FTP命令与参数。FTP服务器普遍部署于内网中，具有容易搭建、方便管理的特点。而且有些FTP客户端工具还可以支持文件的多点下载以及断点续传技术，因此FTP服务得到了广大用户的青睐。FTP协议的传输拓扑如图所示。
在这里插入图片描述

FTP服务器是按照FTP协议在互联网上提供文件存储和访问服务的主机，FTP客户端则是向服务器发送连接请求，以建立数据传输链路的主机。

File Transfer Protocol 早期的三个应用级协议之一
基于C/S结构
双通道协议：数据和命令连接
数据传输格式：二进制（默认）和文本
两种模式：服务器角度
– 主动(PORT style)：服务器主动连接
          命令（控制）：客户端：随机port — 服务器：tcp21
          数据：               客户端：随机port —服务器：tcp20
– 被动(PASV style)：客户端主动连接
         命令（控制）：客户端：随机port —服务器：tcp21
          数据：               客户端：随机port —服务器：随机port

双通道协议：打开两个tcp连接
命令：都是客户端连接服务器。
而数据连接有主被动之分：服务器主动连接客户端，此时服务器数据端口为tcp20 ，而客户端的端口未知，需要通过命令端口发送客户端协商客户端数据端口，让客户端发送过来数据端口，若客户端方面存在防火墙，则连接失败；而被动连接时，服务器若也存在防火墙，也会导致失败，故ftp适合局域网使用，广域网由于防火墙可能导致失败；一般现在有智能防火墙，只要ftp协议命令端口中传输协商的数据端口传输过来时，防火墙会自动打开该端口，即协议追踪；；数据通道传完数据就断开；客户端可以通过指令决定是用哪种数据端口

命令端口：持久连接

ftp连接两种方式

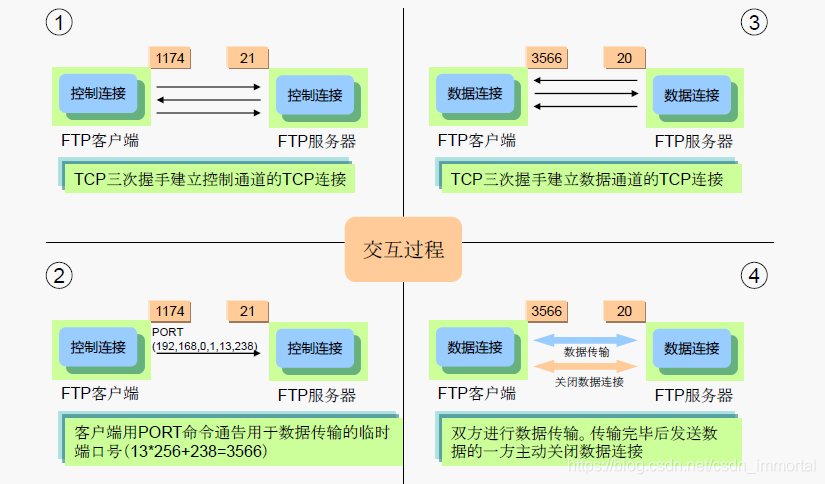

主动方式建立连接过程

主动方式也称为PORT方式，是FTP协议最初定义的数据传输连接方式，主要特点是:
– FTP客户端通过向FTP服务器发送PORT指令，告诉服务器该客户端用于传输数据的临时端口号
– 当需要传送数据时，服务器通过TCP端口号20与客户端的临时端口建立数据传输通道，完成数据传输
在建立数据连接的过程中，由服务器主动发起连接，因此被称为主动方式

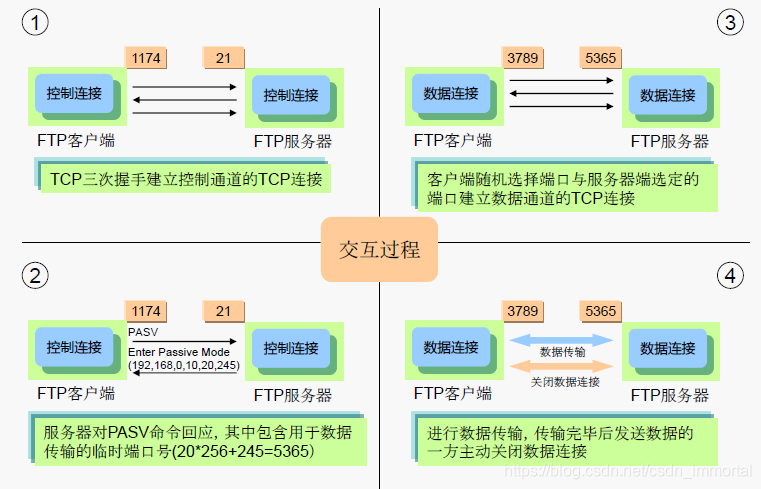

FTP被动数据传输方式

被动方式也称为PASV方式，被动方式的主要特点是:
– FTP客户端通过向FTP服务器发送PASV命令，告诉服务器进入被动方式。服务器选择临时端口号并告知客户端
– 当需要传送数据时，客户端主动与服务器的临时端口号建立数据传输通道，完成数据传输
在整个过程中，由于服务器总是被动接收客户端的数据连接，因此被称为被动方式

实施FTP协议

在这里插入图片描述

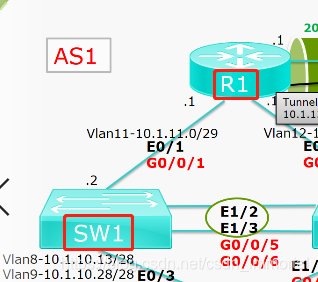

R1作为ftp服务器，sw1作为ftp客户端

①、配置sw1的IP和R1的IP，且网络可以通信

<Huawei>system-view                            #进入系统视图
Enter system view, return user view with Ctrl+Z.
[Huawei]sysname R1
[R1]in g 0/0/1
[R1-GigabitEthernet0/0/1]ip ad 10.1.11.1 29         #配置g0/0/1的接口ip地址
Feb 19 2020 19:14:36-08:00 R1 %%01IFNET/4/LINK_STATE(l)[0]:The line protocol IP on the interface GigabitEthernet0/0/1 has entered the UP state.
[R1-GigabitEthernet0/0/1]quit

<Huawei>system-view
Enter system view, return user view with Ctrl+Z.
[Huawei]sysname SW1
[SW1]interface Vlanif 1
[SW1-Vlanif1]ip ad
[SW1-Vlanif1]ip address 10.1.11.2 29
[SW1-Vlanif1]
Feb 19 2020 19:15:48-08:00 SW1 %%01IFNET/4/LINK_STATE(l)[0]:The line protocol IP on the interface Vlanif1 has entered the UP state.
Feb 19 2020 19:15:50-08:00 SW1 DS/4/DATASYNC_CFGCHANGE:OID 1.3.6.1.4.1.2011.5.25.191.3.1 configurations have been changed. The current change number is 5, the change loop count is 0, and the maximum number of records is 4095.
[SW1-Vlanif1]ping 10.1.11.2                                    #测试是否能ping通R1
 PING 10.1.11.2: 56  data bytes, press CTRL_C to break
    Reply from 10.1.11.2: bytes=56 Sequence=1 ttl=255 time=30 ms
    Reply from 10.1.11.2: bytes=56 Sequence=2 ttl=255 time=1 ms
    Reply from 10.1.11.2: bytes=56 Sequence=3 ttl=255 time=1 ms
    Reply from 10.1.11.2: bytes=56 Sequence=4 ttl=255 time=10 ms
    Reply from 10.1.11.2: bytes=56 Sequence=5 ttl=255 time=1 ms

  --- 10.1.11.2 ping statistics ---
    5 packet(s) transmitted
    5 packet(s) received
    0.00% packet loss
    round-trip min/avg/max = 1/8/30 ms

②、ftp协议实施

[R1]ftp server enable              #在路由器上开启ftp服务
Info: Succeeded in starting the FTP server
[R1]aaa                              #进入aaa视图
[R1-aaa]local-user dhy password cipher dhy123   #添加一个用户dhy，密码dhy123
Info: Add a new user.
[R1-aaa]local-user dhy service-type ftp                  #设置用户dhy的服务类型为ftp
[R1-aaa]local-user dhy privilege level 15               #设置用户dhy的权限最高级别为15
[R1-aaa]local-user dhy ftp-directory ?
  STRING<1-64>  [drive][path]
  flash:        Device name
[R1-aaa]local-user dhy ftp-directory flash:              #设置用户dhy可以操作的目录为flash:
[R1-aaa]q
[R1]q
<R1>save                                                          #保存设置
  The current configuration will be written to the device.
  Are you sure to continue? (y/n)[n]:y
  It will take several minutes to save configuration file, please wait.......
  Configuration file had been saved successfully
  Note: The configuration file will take effect after being activated
<R1>



<SW1>ftp 10.1.11.1
Trying 10.1.11.1 ...
Press CTRL+K to abort
Connected to 10.1.11.1.
220 FTP service ready.
User(10.1.11.1:(none)):dhy           #输入ftp用户名dhy
331 Password required for dhy.
Enter password:                          #输入密码
230 User logged in.

[ftp]dir
200 Port command okay.
150 Opening ASCII mode data connection for *.
drwxrwxrwx   1 noone    nogroup         0 Feb 19 10:02 dhcp
-rwxrwxrwx   1 noone    nogroup    121802 May 26  2014 portalpage.zip
-rwxrwxrwx   1 noone    nogroup      2263 Feb 19 10:02 statemach.efs
-rwxrwxrwx   1 noone    nogroup    828482 May 26  2014 sslvpn.zip
-rwxrwxrwx   1 noone    nogroup       289 Feb 19 11:18 private-data.txt
drwxrwxrwx   1 noone    nogroup         0 Feb 19 11:18 .
-rwxrwxrwx   1 noone    nogroup       686 Feb 19 11:18 vrpcfg.zip
226 Transfer complete.

[ftp]get portalpage.zip
200 Port command okay.
150 Opening ASCII mode data connection for portalpage.zip.
226 Transfer complete.
FTP: 121802 byte(s) received in 0.520 second(s) 234.23Kbyte(s)/sec.

[ftp]
