理论基础

CAP指的是一个分布式系统最多只能同时满足一致性（Consistency）、可用性（Availability）和分区容错性（Partition tolerance）这三项中的两项。

BASE理论是对CAP理论的延伸，核心思想是即使无法做到强一致性（CAP的一致性就是强一致性），但可以采用适当的采取弱一致性，即：最终一致性。

BASE是指基本可用（Basically Available）、软状态（ Soft State）、最终一致性（ Eventual Consistency）。

BASE理论是柔性事物的理论基础。

分布式事务常用方案

2PC/3PC：依赖于数据库，能够很好的提供强一致性和强事务性，但延迟比较高，比较适合传统的单体应用，在同一个方法中存在跨库操作的情况，不适合高并发和高性能要求的场景。

TCC：适用于执行时间确定且较短，实时性要求高，对数据一致性要求高，比如：互联网金融企业最核心的三个服务：交易、支付、账务。

Saga：由于Saga事务不能保证隔离性，需要在业务层控制并发，适合于业务场景事务并发操作同一资源较少的情况。Saga由于缺少预提交动作，导致补偿动作的实现比较麻烦，例如：业务是发送短信，补偿动作则得再发送一次短信说明撤销，用户体验比较差。所以，Saga事务较适用于补偿动作容易处理的场景。

最终一致性：适用于事务中参与方支持操作幂等，对一致性要求不高，业务上能容忍数据不一致到一个人工检查周期，事务涉及的参与方、参与环节较少，业务上有对账/校验系统兜底。

seata组成结构

seata组成结构：

Transaction Coordinator (TC)：事务协调器，维护全局事务的运行状态，负责协调并驱动全局事务的提交或回滚。
Transaction Manager (TM)：控制全局事务的边界，负责开启一个全局事务，并最终发起全局提交或全局回滚的决议。
Resource Manager (RM)：控制分支事务，负责分支注册、状态汇报，并接收事务协调器的指令，驱动分支（本地）事务的提交和回滚。

其中，TM是一个分布式事务的发起者和终结者，TC负责维护分布式事务的运行状态，而RM则负责本地事务的运行。

seata客户端启动流程

1）自动加载Bean属性和配置信息。

2）初始化TM。

3）初始化RM。

4）初始化分布式事务客户端完成，完成代理数据库配置。

5）连接TC(seata服务端)，注册RM和TM。

6）开启全局事务。

seata-AT模式（官方推荐模式）

AT模式主要分为两个阶段：

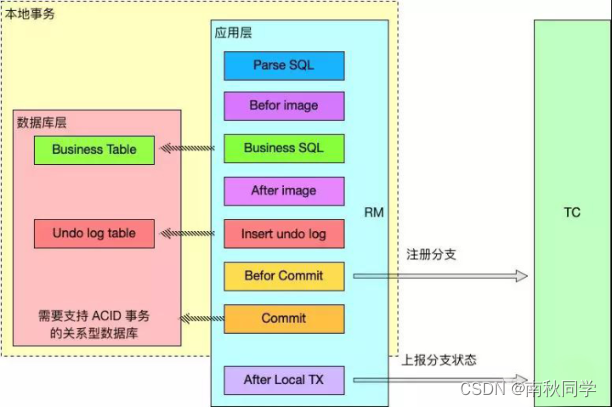

第一阶段

执行流程：

解析SQL，获取SQL类型（CRUD）、表信息、条件(如：where) 等相关信息。
查询前镜像(改变之前的数据)，根据解析得到的条件信息，生成查询语句，定位数据。
执行业务SQL，更新数据。
查询后镜像（改变后的数据），根据前镜像的结果，通过主键定位数据。
插入回滚日志，将前后镜像数据以及业务SQL等信息，组织成一条回滚日志记录，插入到Undo Log表中。
提交前，向TC注册分支，申请全局锁。
本地事务提交，业务数据的更新和生成的Undo Log一起提交。
将本地事务提交的结果通知给TC。

第二阶段

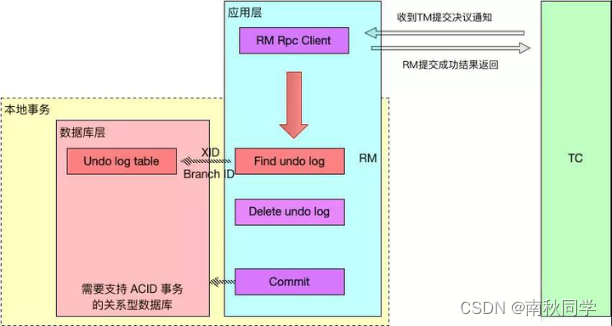

如果没问题，执行提交操作：

执行流程：

收到TC分支提交请求，将请求放入到一个异步任务的队列中，返回提交成功的结果给TC。
异步任务阶段的分支提交请求删除Undo Log中记录。

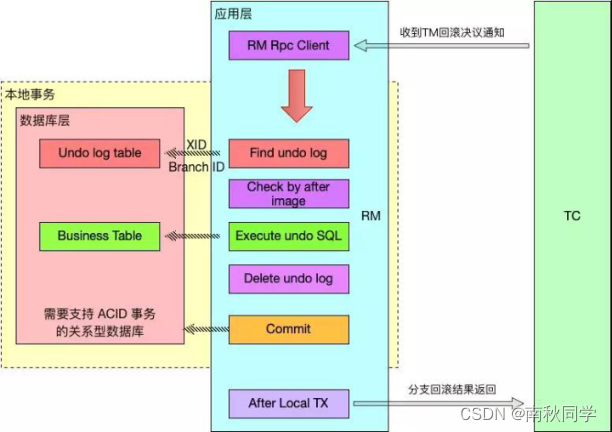

如果有问题，执行回滚操作：

执行流程：

开启本地事务，通过XID和BranchID查找到对应的Undo Log记录。
根据Undo Log中的前镜像和业务SQL的相关信息生成并执行回滚语句。
提交本地事务，将本地事务的执行结果（分支事务回滚的信息）通知给TC。

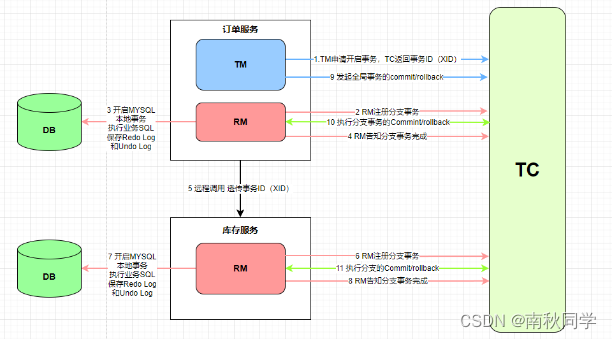

seata分布式事务执行示例

如图所示：

执行步骤：

1）TM（订单服务）向TC申请开启一个全局事务，全局事务创建成功并生成一个全局唯一的XID，XID在微服务调用链路的上下文中传播。

2）RM（订单服务）向TC注册分支事务，执行业务SQL和UNDO_LOG数据的插入。在提交本地事务前，RM会向TC申请关于相关记录的全局锁：

如果申请到了相关记录的全局锁，则直接提交本地事务，并向TC汇报本地事务执行成功（此时全局锁并没有释放，全局锁的释放取决于二阶段是提交命令还是回滚命令）。
如果申请不到相关记录的全局锁，则说明有其他事务也在对这条记录进行操作，因此它会在一段时间内重试，重试失败则回滚本地事务，并向TC汇报本地事务执行失败。

3）执行远程服务调用，即：RM（库存服务）向TC注册分支事务，执行业务SQL和UNDO_LOG数据的插入。执行过程与订单服务一致。

4）TC根据所有的分支事务执行结果，向RM下发提交或回滚命令。

5）RM如果收到TC的提交命令，则释放相关记录的全局锁，再将提交请求放入一个异步任务的队列中，返回提交成功的结果给TC。异步队列中的提交请求执行时，只是删除UNDO LOG表中对应的记录。

6）RM如果收到TC的回滚命令，则会开启一个本地事务，通过XID和Branch ID查找到UNDO LOG表中对应的记录。将UNDO LOG中的后镜像数据与当前数据进行比较，如果有不同，说明数据被当前全局事务之外的动作做了修改。这种情况需要根据配置策略来做处理。否则，根据UNDO LOG中的前镜像数据和业务SQL的相关信息生成并执行回滚的语句并执行，然后提交本地事务达到回滚的目的，最后释放相关记录的全局锁。

UNDO_LOG表中的记录示例

{
    "branchId": 641789253,
    "undoItems": [
        {
            "afterImage": {
                "rows": [
                     {
                        "fields": [
                            {
                            "name": "id",
                            "type": 4,
                            "value": 1
                            }, {
                            "name": "name",
                            "type": 12,
                            "value": "GTS"
                            }, {
                            "name": "since",
                            "type": 12,
                            "value": "2014"
                            }
                        ]
                    }
                ],
                "tableName": "product"
            },
            "beforeImage": {
                "rows": [
                    {
                        "fields": [
                            {
                            "name": "id",
                            "type": 4,
                            "value": 1
                            }, {
                            "name": "name",
                            "type": 12,
                            "value": "TXC"
                            }, {
                            "name": "since",
                            "type": 12,
                            "value": "2014"
                            }
                        ]
                    }
                ],
                "tableName": "product"
            },
            "sqlType": "UPDATE"
        }
    ],
    "xid": "xid:xxx"
}

为什么seata在第一阶段就直接提交了分支事务？

seata能够在第一阶段直接提交事务，是因为seata为每一个RM维护了一张UNDO_LOG表（这张表需要客户端自行创建），其中保存了每一次本地事务的回滚数据。因此，二阶段的回滚并不依赖于本地数据库事务的回滚，而是RM直接读取UNDO_LOG表的记录，并将数据库中的数据更新为UNDO_LOG中存储的历史数据（前镜像数据和业务SQL）。这也是在使用seata作为分布式事务解决方案时，需要在参与分布式事务的每一个服务中加入UNDO_LOG表。

如果第二阶段是提交命令，则RM并不会对数据进行提交（因为第一阶段已经提交），而是发起一个异步请求删除UNDO_LOG中关于本事务的记录。

注意：由于seata在第一阶段直接提交了本地事务，会造成隔离性问题，因此Seata的默认隔离级别为：Read Uncommitted，而seata也支持Read Committed的隔离级别。

seata使用存在的问题

seata事务代理只是代理局部各自的事务，在原生SQL的前后记录了操作的信息，存储在undo_log表中，seata是采用undo_log生成逆向SQL回滚操作。seata的局部事务已经写到了库中，避免了死锁现象，但容易出现脏读的情况（因为seata默认隔离级别为Read Uncommitted）。

seata-Read Committed隔离级别

seata由于一阶段RM自动提交本地事务的原因，默认隔离级别为Read Uncommitted。如果希望隔离级别为Read Committed，那么可以使用SELECT…FOR UPDATE语句。seata引擎重写了SELECT…FOR UPDATE语句执行逻辑，SELECT…FOR UPDATE语句的执行会申请全局锁，如果全局锁被其他事务持有，则释放本地锁（回滚SELECT…FOR UPDATE语句的本地执行）并重试。这个过程中，查询会被阻塞，直到拿到全局锁。
