1、Keepalived介绍

3.2 Keepalived体系主要模块及其作用：

4、LVS+Keepalived 高可用群集的搭建

总结

1、Keepalived介绍

专为LVS和HA设计的一款健康检查工具

支持故障自动切换(Failover)
支持节点健康状态检查(Health Checking)
官方网站: http://www.keepalived.orgl

1.1、Keepalived原理

keepalived是以VRRP协议为实现基础的，VRRP全程 Virtual Router Redundancy Protocol，即虚拟路由冗余协议。

虚拟路由冗余协议，可以认为是实现路由器高可用的协议，即将N台提供相同功能的路由器组成一个路由器组，这个组里面有一个master和多个backup，master上面有一个对外提供服务的vip（该路由器所在局域网内其他机器的默认路由为该vip），master会发组播，当backup收不到vrrp包时就认为master宕掉了，这时就需要根据VRRP的优先级来选举一个backup当master。这样就可以保证路由器的高可用了。

2、群集要满足的三个特点

负载均衡
健康检查
故障切换

对于节点服务器：健康检查如果发现又故障的节点就会其隔离或者剔除群集，待其恢复后再重新加入到群集当中

负载均衡器：健康检查会定时检查主机的状态（包括主机和服务的状态），如果出故障就会自动切换到备主机上

待主的恢复重新让主承载业务请求

3、Keepalived实现原解剖析

Keepalived采用VRRP热备份协议实现Linux服务器的多机热备功能

VRRP（虚拟路由冗余协议）是针对路由器的一种备份解决方案。

由多台路由器组成一个热备份组，通过共用的虚拟IP地址对外提供服务

每个热备组内同时只有一台主路由器提供服务，其他路由器处于冗余状态

若当前在线的路由器失效，则其他路由器会根据设置的优先级自动接替虚拟IP地址，继续提供服务

3.1 VRRP （虚拟路由冗余协议）

vrrp会把多台路由器组成一个虚拟路由组vrid，VRRP会生成一个虚拟路由（包含虚拟IP和虚拟MAC，局域网内用户不关心哪个是主哪个是备，他们只用虚拟路由器的的虚拟IP作为他们的网关）实际上虚拟IP是承载再master路由器，也就是说实际的数据通过master进行转发，backup是通过优先级来决定哪个是master路由，优先级最大的那台就是master，backup只是用来监听master定时发来的vrrp报文，如果超时未收到master发来的vrrp报文 backup就会抢占master 虚拟IP也就会一漂移到backup上

3.2 Keepalived体系主要模块及其作用：

keepalived体系架构中主要有三个模块，分别是core、check和vrrp。

core模块：为keepalived的核心，负责主进程的启动、维护及全局配置文件的加载和解析。
vrrp模块：是来实现VRRP协议的。
check模块：负责健康检查（心跳检测），常见的方式有端口检查及URL检查。

4、LVS+Keepalived 高可用群集的搭建

主DR 服务器：192.168.190.2
备DR 服务器：192.168.190.3
Web 服务器1：192.168.190.5
Web 服务器2：192.168.190.9
vip：192.168.190.180
客户端：192.168.190.100

配置负载调度器（主：192.168.190.2 、备：192.168.190.3）

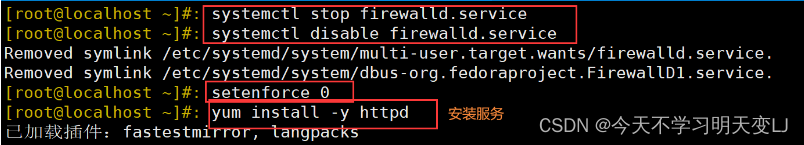

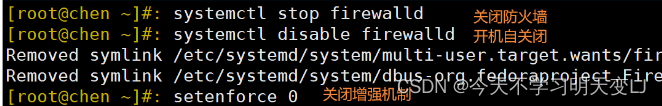

systemctl stop firewalld.service #关闭防火墙
systemctl disable firewalld.service #开机自关闭
setenforce 0 #关闭增强机制

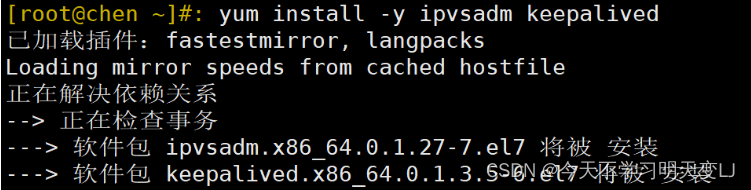

yum -y install ipvsadm keepalived #安装ipvsadm和keepalived

modprobe ip_vs #加载ip_vs模块
cat /proc/net/ip_vs #查看ip_vs模块
ipvsadm-save > /etc/sysconfig/ipvsadm #保存
systemctl start ipvsadm.service #开启服务

配置keeplived（主、备DR 服务器上都要设置）

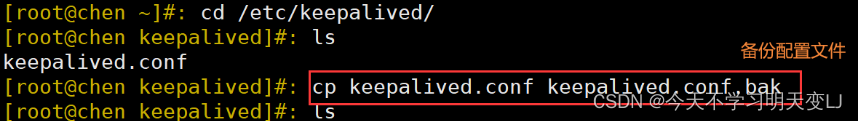

cd /etc/keepalived/
cp keepalived.conf keepalived.conf.bak
vim keepalived.conf
......

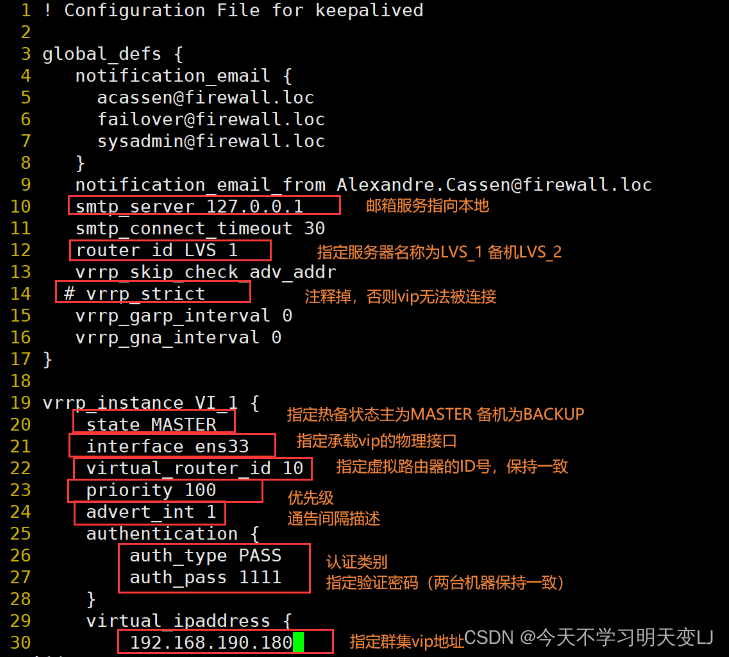

global_defs {                       #定义全局参数
--10行--修改，邮件服务指向本地
   smtp_server 127.0.0.1
--12行--修改，指定服务器（路由器）的名称，主备服务器名称须不同，主为LVS_01，备为LVS_02
   router_id LVS_01
--14行--注释掉，取消严格遵守VRRP协议功能，否则VIP无法被连接
   #vrrp_strict
}

vrrp_instance VI_1 {               #定义VRRP热备实例参数
--20行--修改，指定热备状态，主为MASTER，备为BACKUP
state MASTER
--21行--修改，指定承载vip地址的物理接口
interface ens33
--22行--修改，指定虚拟路由器的ID号，每个热备组保持一致
virtual_router_id 10
   #nopreempt       #如果设置非抢占模式，两个节点state必须为bakcup，并加上配置 nopreempt
--23行--修改，指定优先级，数值越大优先级越高，这里设置主为100，备为90
priority 100
advert_int 1                   #通告间隔秒数(心跳频率)
authentication {               #定义认证信息,每个热备组保持一致
       auth_type PASS               #认证类型
--27行--修改，指定验证密码，主备服务器保持一致
auth_pass 1111
}
virtual_ipaddress {               #指定群集vip地址
192.168.190.180
}
}

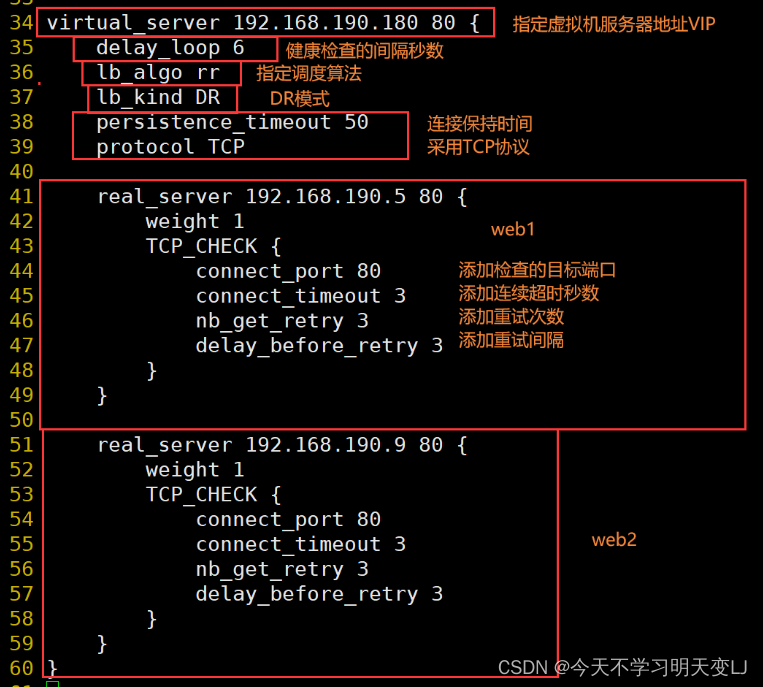

--36行--修改，指定虚拟服务器地址(VIP)、端口，定义虚拟服务器和Web服务器池参数
virtual_server 192.168.190.180 80 {
delay_loop 6                   #健康检查的间隔时间(秒)
lb_algo rr                       #指定调度算法，轮询(rr)
--39行--修改，指定群集工作模式，直接路由(DR)
lb_kind DR
persistence_timeout 0           #连接保持时间(秒)
protocol TCP                   #应用服务采用的是 TCP协议
--43行--修改，指定第一个Web节点的地址、端口
real_server 192.168.190.5 80 {
weight 1                   #节点的权重
--45行--删除，添加以下健康检查方式
TCP_CHECK {
           connect_port 80           #添加检查的目标端口
           connect_timeout 3       #添加连接超时(秒)
           nb_get_retry 3           #添加重试次数
           delay_before_retry 3   #添加重试间隔
       }
   }

   real_server 192.168.190.9 80 {       #添加第二个 Web节点的地址、端口
weight 1
TCP_CHECK {
           connect_port 80
           connect_timeout 3
           nb_get_retry 3
           delay_before_retry 3
       }
   }
##删除后面多余的配置##
}

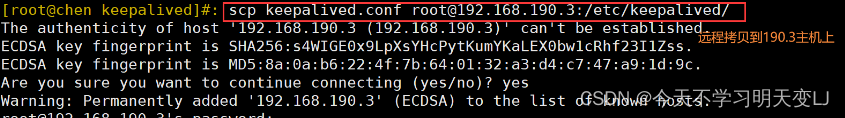

scp keepalived.conf root@192.168.190.3:/etc/keepalived/

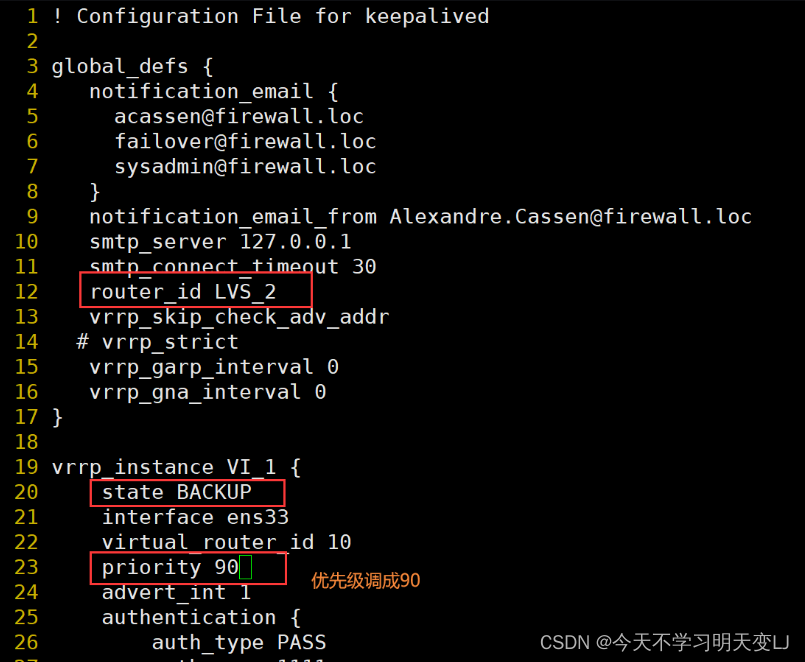

备机

主和备都要配：

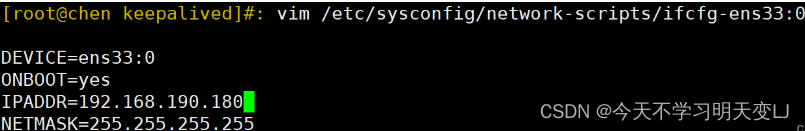

vim /etc/sysconfig/network-scripts/ifcfg-ens33:0
DEVICE=ens33:0
ONBOOT=yes
IPADDR=192.168.190.180
NETMASK=255.255.255.255

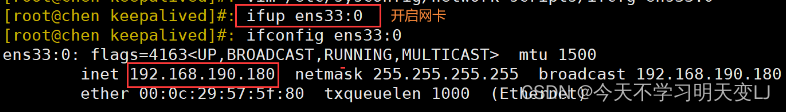

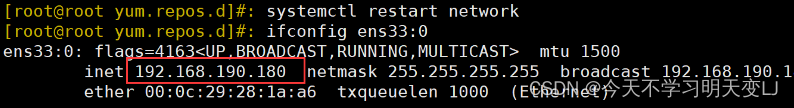

ifup ens33:0 #开启网卡
ifconfig ens33:0 #查看网卡

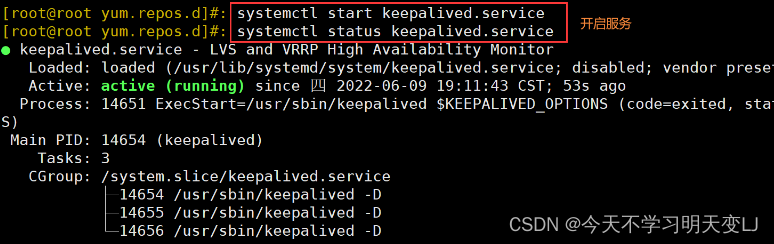

systemctl start keepalived.service #开启服务
systemctl status keepalived.service

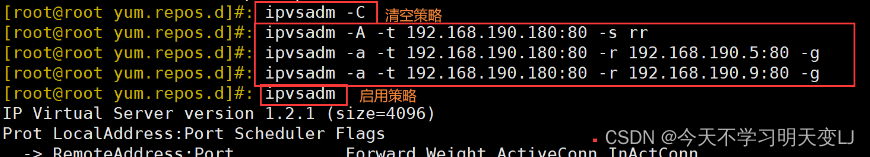

ipvsadm -C ##清空规则
ipvsadm -A -t 192.168.190.180:80 -s rr
ipvsadm -a -t 192.168.190.180:80 -r 192.168.190.5:80 -g
ipvsadm -a -t 192.168.190.180:80 -r 192.168.190.9:80 -g
ipvsadm #启动策略

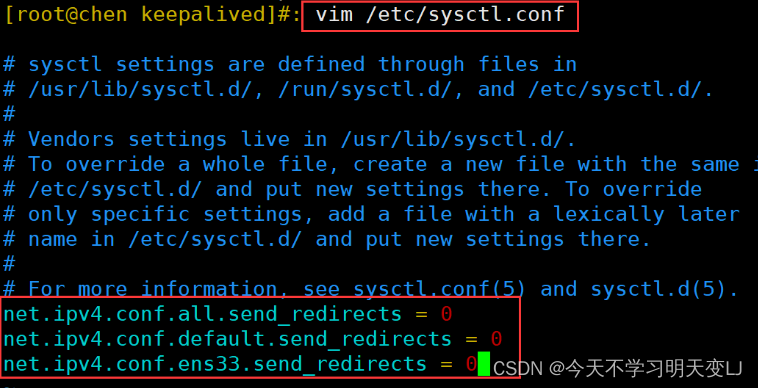

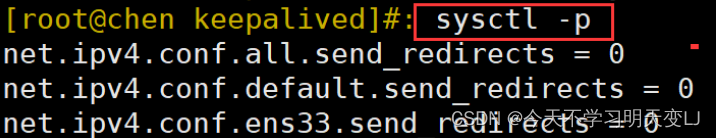

调整 proc 响应参数，关闭Linux 内核的重定向参数响应
vim /etc/sysctl.conf
net.ipv4.conf.all.send_redirects = 0
net.ipv4.conf.default.send_redirects = 0
net.ipv4.conf.ens33.send_redirects = 0

sysctl -p #刷新
